Наименование блоков

Наличие

ГНСС-антенна

+

Модуль беспроводной технологии Bluetooth®

+

Модуль беспроводной технологии Wi-Fi

+

Модем GSM

+

Модем УКВ

+

Модуль обработки информации

+

Модуль хранения информации

+

Модуль управления, индикации и вывода информации

+

Аккумуляторная батарея

+

Наименование

Наличие

Жидкокристаллический дисплей для отображения режимов работы

Б.П

Индикаторы состояния, показывающие статусы отслеживания сигналов спутников, работы канала приема и передачи данных, Bluetooth®

Б.П

Кнопка включения/выключения и индикатор питания аппаратуры

Б.П

Слот для установки SIM карты

Б.П

USB порт типа Type-C для зарядки и передачи данных на контроллер и/или на ПК

Б.П

Разъем LEMO (5-pin) для передачи данных на ПК

Б.П

Разъем для установки адаптера и/или крепления на вехе

Н.Ч

Индикатор заряда аккумуляторных батарей

Б.П

TNC разъём для подключения УКВ антенны

В.Ч

Б.П - боковая панель Н.Ч - нижняя часть

В.Ч - верхняя часть

Наименование

Обозначение

Количеств

о

1 Приемник геодезический спутниковый ГНСС STAN E800 в составе:

1 компл.

1.1 Блок приемника

STAN E800

1 шт.

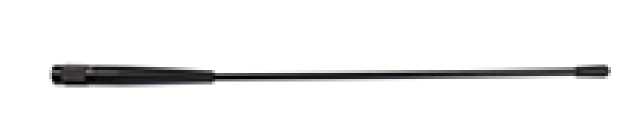

1.2 Антенна УКВ

-

1 шт.

1.3 Кабель Type-C/ Type-C

-

1 шт.

1.4 Адаптер питания USB/220 В

-

1 шт.

1.5 Кейс транспортировочный ударопрочный

-

1 шт.

1.6 ПО постобработки «RedSlar»¹'

RedStar

1 шт.

2 Руководство по эксплуатации

-

1 экз.

3 Паспорт

26.51.12-24774634-08ПС

1 экз.

4 Методика поверки

-

1 экз.

^|( По заказу потребителя

Наименование характеристики

Значение

Режим «Статика» и «Быстрая статика» ¹⁾

Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<2,0+0,140^-6<D) ²⁾

±2<3,0+0,340^-6<D) ²⁾

Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» ^{1) 3)}

Доверительные   границы   абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2-(8+1-10’⁶<D) ²⁾

±2-(15+1-10’⁶-D) ²⁾

• ¹⁾ Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС.

• ²⁾ D - измеряемое расстояние, мм.

• ³⁾ При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры.

Наименование характеристики

Значение

Количество каналов

1408

Принимаемые сигналы:

• - ГНСС GPS

• - ГНСС ГЛОНАСС

• - ГНСС BEIDOU

• - ГНСС GALILEO

• - QZSS

• - SBAS

L1C/A, L2P, L5Q L1OF, L2OF

B1, B2, B3

E1, E5A, E5B L1C/A, L5Q L1C/A

Напряжение источника питания постоянного тока, В:

• - внешнее питание

• - встроенный аккумулятор

от 9 до 28

6,7±0,5

Масса, кг, не более

2,0

Габаритные размеры (длинахширинахвысота), мм, не более

154x154x85

Диапазон рабочих температур, °С

от -50 до +65
