Наименование

Обозначение

Количество, шт./экз.

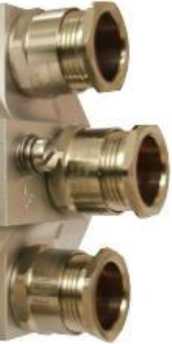

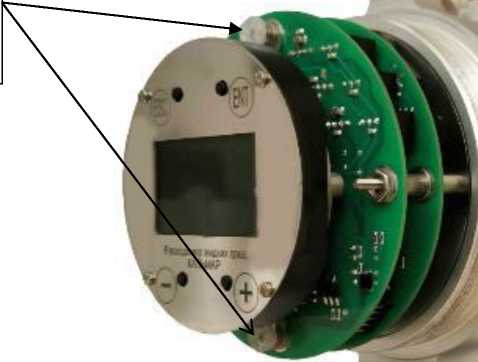

Расходомер жидких сред ультразвуковой

Кальмар

1

Переходная муфта

-

По заказу (для многоблочного исполнения)

Кабель связи

КС-1

По заказу

(для многоблочного исполнения)

Кабель связи

КС-2

По заказу

(для многоблочного исполнения)

Одиночный комплект ЗИП

-

По заказу

Паспорт

ГРВТ.407251.001ПС/

ГРВТ.407251.001-01ПС

1

Руководство по эксплуатации

ГРВТ.407251.001РЭ

1

Комплект разрешительной документации

-

По заказу

DN

Диаметр условного прохода, мм

Диапазон верхних пределов измерений объемного расхода, м³/ч

Пределы допускаемой основной относительной погрешности объемного расхода/объема, 6/ 61 %

± 1,00/1,10

± 0,5/0,60

± 0,25/0,35

10

5

от 0,02 до 0,03

+

-

-

10

5

от 0,03 до 0,16

+

-

-

10

10

от 0,16 до 1,6

+

-

-

20

10

от 0,25 до 1

+

-

-

15

15

от 2 до 4

+

-

-

32

15

от 2 до 4

+

-

-

20

25

от 3 до 5

+

-

-

25

25

от 5 до 10

+

+

-

50

25

от 5 до 10

+

+

-

32

32

от 15 до 30

+

+

-

40

32

от 16 до 30

+

+

-

50

32

от 16 до 30

+

+

-

50

50

от 25 до 50

+

+

+

65

50

от 40 до 63

+

+

+

80

50

от 40 до 63

+

+

+

100

100

от 100 до 200

+

+

+

Наименование характеристики

Значение

Пределы допускаемой основной приведенной к верхнему пределу погрешности измерений объемного расхода у, %*

± 1,00

± 0,50

± 0,25

Пределы допускаемой основной относительной погрешности объемного расхода 6, %*

± 1,00

± 0,50

± 0,25

Пределы допускаемой основной относительной погрешности измерений объема 61, %*

± 1,10

± 0,60

± 0,35

Пределы допускаемой дополнительной погрешности измерений объемного расхода и объема, вызванной отклонением температуры измеряемой среды от градуировочного значения на каждые 10 °С, предела допускаемой основной относительной/приведенной погрешности измерений объемного расхода, %

± 0,1

Пределы допускаемой приведенной к диапазону изменений выходного сигнала погрешности измерений объемного расхода в стандартный токовый или потенциометрический выходной сигнал, %

± 0,15

Динамический диапазон измерений расхода для диапазона верхних пределов измерений объемного расхода, м³/ч от 0,02 до 0,03 от 0,03 до 200

20

30**

* - в зависимости от заказа

** - по заказу может быть иным, но не более 100 при этом в диапазоне от 1 % до 5 % погрешность не нормируется

Наименование характеристики

Значение

Выходной сигнал:

- токовый, мА

от 4 до 20

- напряжения, В

от 0 до 10

- цифровой

RS-485

Электропитание:

- напряжением постоянного тока, В

27

- напряжением переменного тока, В

220 ⁺3з

- частота переменного тока, Гц

50 .; 400

Потребляемая мощность, не более: При напряжении электропитания: - постоянного тока, Вт

5

- переменного тока, В^А

7,5

Максимальное рабочее давление измеряемой среды, МПа, не более*

63,0

Градуировочные значения температур измеряемой среды, °С*

20, 50, 70, 90

Диапазон температур окружающей среды, °С

от - 60 до + 75

Относительная влажность окружающей среды, при температуре (55 ± 2) °С, %

100

Степень защиты по ГОСТ 14254-2015:

• - расходомеры одноблочного и многоблочного исполнения

• - расходомеры одноблочного исполнения и первичные преобразователи мно-

IP66/ IP67

гоблочного исполнения

IP68

Масса, кг, не более*:

- ПП

175

- ВП

3,5

- расходомеры одноблочного исполнения

182

Габаритные размеры ПП, мм, не более*

200х835х430

Габаритные размеры ВП, мм, не более*

350х260х110

Габаритные размеры расходомера одноблочного исполнения, мм, не более*

200х835х520

* - в зависимости от заказа

Наименование характеристики

Значение

Средняя наработка на отказ, ч

150 000
