Номер по Госреестру СИ: 96583-25
96583-25 Системы измерительные
(«ПАРНАС-НЧ»)
Назначение средства измерений:
Системы измерительные «ПАРНАС-НЧ» (далее - системы) предназначены для измерений уровней звукового давления, а также переменного электрического напряжения, в том числе от первичных измерительных преобразователей виброускорения.
Внешний вид.
Системы измерительные
Рисунок № 1
Внешний вид.
Системы измерительные

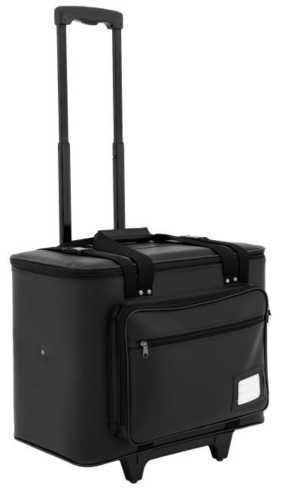

Рисунок № 2
Внешний вид.
Системы измерительные
Рисунок № 3
Общие сведения
Дата публикации - 08.10.2025
Срок свидетельства - 06.10.2030
Номер записи - 98a1f67f-a703-dd3f-283f-5b4ccc0feca4
ID в реестре СИ - 1427035
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество Специальное агентство «ОМЕГА»
Страна - РОССИЯ
Населенный пункт - 194356, г. Санкт-Петербург, ул. Староорловская, д. 34, стр. 1
Уведомление о начале осуществления предпринимательской деятельности -
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2026
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2146 от 2025.10.06 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Системы измерительные («ПАРНАС-НЧ»)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество Специальное агентство «ОМЕГА»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96583-25 06.10.2030 |
Системы измерительные, «ПАРНАС-НЧ» Акционерное общество Специальное агентство «ОМЕГА» (РОССИЯ 194356, г. Санкт-Петербург, ул. Староорловская, д. 34, стр. 1) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Системы измерительные («ПАРНАС-НЧ»)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерительные («ПАРНАС-НЧ»)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) «ПАРНАС-НЧ» работает под управлением операционной системы семейства Linux и поставляется предустановленным в управляющую ПЭВМ из состава системы.
Метрологически значимой частью ПО системы является файл «DSA-Dask64.dll.so».
|
Таблица 1 - Идентификационные данные ПО «ПАР |
НАС-НЧ» |
|
Идентификационные данные(признаки) |
Значение |
|
Наименование программного модуля |
- |
|
Идентификационное наименование ПО |
DSA-Dask64.dll.so |
|
Номер версии ПО (идентификационный номер) |
- |
|
Цифровой идентификатор ПО |
337190fb338371ac38d68bec9a3643eb |
|
Алгоритм вычисления идентификатора ПО |
md5 |
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014. Метрологические характеристики системы нормированы с учетом влияния программного обеспечения.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на переднюю панель ПЭВМ с помощью самоклеящейся пленки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 РВЕС.411168.004РЭ Измерительная система «ПАРНАС-НЧ». Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 53188.1-2019 «Шумомеры. Часть 1. Технические требования»
ГОСТ Р 70024.1-2022 «Государственная система обеспечения единства измерений. Фильтры полосовые октавные и на долю октавы. Часть 1. Технические требования»
Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частотот 1-10"1 до 2409 Гц»
Приказ Росстандарта от 21.02.2025 № 354 «Об утверждении Государственного первичного эталона единицы звукового давления в воздушной среде и аудиометрических шкал и Государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Приказ Росстандарта от 27.12.2018 № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия. РВЕС.411168.004ТУ «Измерительная система «ПАРНАС-НЧ»
Правообладатель
Акционерное общество Специальное агентство «ОМЕГА»
(АО СА «ОМЕГА»)
ИНН 804168052
Юридический адрес: 194021, г. Санкт-Петербург, Институтский пр-кт, д. 19, литера А, помещ. 2Н
Телефон/факс: +7 (812) 679-93-39
E-mail: info@saomega.ru
Изготовитель
Акционерное общество Специальное агентство «ОМЕГА»
(АО СА «ОМЕГА»)
ИНН 804168052
Адрес: 194356, г. Санкт-Петербург, ул. Староорловская, д. 34, стр. 1
Телефон/факс: +7 (812) 679-93-39
E-mail: info@saomega.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон (факс): +7 (495) 223-69-92
Правообладатель
Акционерное общество Специальное агентство «ОМЕГА»
(АО СА «ОМЕГА»)
ИНН 804168052
Юридический адрес: 194021, г. Санкт-Петербург, Институтский пр-кт, д. 19, литера А, помещ. 2Н
Телефон/факс: +7 (812) 679-93-39
E-mail: info@saomega.ru
Конструктивно системы выполнены в виде управляющей ПЭВМ со встроенным анализатором и разъемами для подключения первичных измерительных преобразователей (ПИП). В состав комплекта систем входят управляющая ПЭВМ, ПИП звукового давления (измерительный микрофон), ПИП виброускорения (измерительные вибропреобразователи и (или) акселерометры). Входящие в состав систем ПИП должны быть утверждённого типа с чувствительностью (уровнем чувствительности) микрофона и номинальными значениями коэффициента преобразования (чувствительности) вибропреобразователей (акселерометров), приведенными в таблице 3.
Принцип действия систем основан на преобразовании ПИП звукового давления и виброускорения в электрические сигналы, преобразовании этих сигналов и сигналов напряжения переменного тока (входных сигналов анализатора) АЦП анализатора в цифровой вид, последующей их обработке управляющей ПЭВМ, в том числе и быстрое преобразование Фурье для представления сигналов в частотной области (с возможностью выбора разрешения по частоте из следующего ряда: 0,1; 0,2; 0,5; 1; 2 и 10 Гц) и отображении результатов измерений и расчетных величин на дисплее ПЭВМ.
Анализатор обеспечивает электропитание (ICP-питание) и согласование ПИП с входными цепями измерительного блока, усиление входных сигналов, их аналого-цифровое преобразование, формирование и обработку входного потока цифровых кодов, а также оперативный расчет всех необходимых показателей и их отображение. Один из двух входов модуля анализатора AI0 и AI1 подключается либо непосредственно к исследуемой цепи, либо через переходники (устройства подключения).
Общий вид системы с обозначением мест для нанесения знаков утверждения типа, поверки, пломбировки и заводского номера представлены на рисунках 1 и 2.
Название системы, серийный номер в формате «ХХХХХХХХ» (где ХХХХ -обозначение из 8 цифр, первые 4 цифры - год и месяц изготовления, последующие 4 цифры -заводской номер), фирма изготовитель и место изготовления наносится на задней панели ПЭВМ в правом нижнем углу с помощью самоклеящейся пленки.
Вид климатического исполнения изделия - УХЛ 4.2 по ГОСТ 15150.
Пломбировка от несанкционированного доступа осуществляется путем нанесения мастичных пломб на винтах крепления боковой панели системы.
Место пломбировки
к.
/
Место нанесения знака поверки
ч________________
Рисунок 1 - Общий вид системы измерительной «ПАРНАС-НЧ».
Место нанесения заводского номера
Ч________________/
Место
нанесения знака утверждения типа J/

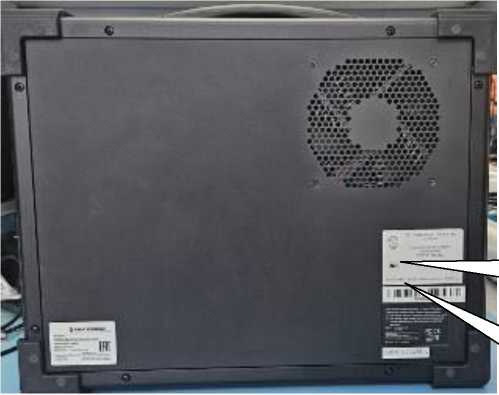

Рисунок 2 - Общий вид задней панели системы
Таблица 5 -
|
Наименование |
Обозначение |
Количество, шт |
|
Система измерительная в составе: |
ИС «ПАРНАС-НЧ» РВЕС.411168.004 | |
|
ПЭВМ Операционная система Программное обеспечение Микрофон измерительный Вибропреобразователь (акселерометр) 1 Вибропреобразователь (акселерометр) 2 |
FRONT Portable 560.99.5005 |
1 |
|
Семейство Linux версия ядра |
1 | |
|
«ПАРНАС-НЧ» |
1 | |
|
- |
1 | |
|
- |
1 | |
|
- |
1 | |
|
Эксплуатационная документация: |
- | |
|
Руководство по эксплуатации |
РВЕС.411168.004РЭ |
1 |
|
Руководство пользователя |
RU.РВЕС.00012-01 91 01 |
1 |
|
Формуляр |
РВЕС.411168.004ФО |
1 |
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт. |
2 |
|
Режим низкочастотного анализатора спектра | |
|
Диапазон рабочих частот, Гц |
от 12,5 до 20000,0 |
|
Диапазоны измерений амплитудных значений переменного |
±0,316; ±1; ±3,16; |
|
электрического напряжения, в зависимости от измеряемых значений, В |
±10; ±40 |
|
Спектральная плотность собственного шума в рабочем диапазоне частот, приведенная ко входу, нВ/Г ц1/2, не более |
20 |
|
Пределы допускаемой относительной погрешности измерений переменного электрического напряжения, дБ |
±0,5 |
|
Режим измерителя акустического шума и вибрации | |
|
Диапазон рабочих частот, Гц |
от 100 до 11300 |
|
Диапазон измерений уровней звукового давления, дБ (отн. 20 мкПа) |
от 25 до 120 |
|
Пределы допускаемой относительной погрешности измерений уровней звукового давления, дБ |
±2,0 |
Таблица 3 - Метрологические характеристики микрофона измерительного
и вибропреобразователей (акселерометров)
|
Наименование характеристики |
Значение |
|
Микрофон измерительный | |
|
Чувствительность (уровень чувствительности) по свободному полю на базовой частоте, мВ/Па (дБ (исх. 1 В/Па)), не менее |
10 (-40,0) |
|
Вибропреобразователь (акселерометр) 1 | |
|
Номинальное значение коэффициента преобразования (чувствительность) на базовой частоте, мВ/мс-2, не менее |
1 |
|
Вибропреобразователь (акселерометр) 2 | |
|
Номинальное значение коэффициента преобразования (чувствительность) на базовой частоте, мВ/мс-2, не менее |
10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 207 до 253 от 49 до 51 |
|
Потребляемая мощность системы, В^А, не более |
650 |
|
Габаритные размеры системы без транспортировочного кейса и дополнительных принадлежностей (длинахширинахвысота), мм, не более |
435x235x372 |
|
Масса системы без транспортировочного кейса и дополнительных принадлежностей, кг, не более |
15 |
|
Габаритные размеры системы с транспортировочным кейсом и дополнительными принадлежностями (длинахширинахвысота), мм, не более |
650x600x500 |
|
Масса системы с транспортировочным кейсом и дополнительными принадлежностями, кг, не более |
20 |
|
Условия эксплуатации:
|
от +15 до +35 от 45 до 80 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
