Сведения о средстве измерений: 96631-25 Преобразователи термоэлектрические

Номер по Госреестру СИ: 96631-25
96631-25 Преобразователи термоэлектрические
(ХПТ)

Назначение средства измерений:
Преобразователи термоэлектрические ХПТ (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в вакууме, газообразных, инертных и водородных средах.

сертификация программного обеспечения
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2

Общие сведения

Дата публикации - 14.10.2025
Срок свидетельства - 13.10.2030
Номер записи - b7f3f385-a10c-1334-4ff0-8c7ea62b957c
ID в реестре СИ - 1427105
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Индивидуальный предприниматель Хайруллин Антон Олегович
Страна - РОССИЯ
Населенный пункт - 614095, Пермь, ул. Стахановская 29, кв. 200
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2205 от 2025.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Преобразователи термоэлектрические (ХПТ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Индивидуальный предприниматель Хайруллин Антон Олегович

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96631-25
13.10.2030
Преобразователи термоэлектрические, ХПТ
Индивидуальный предприниматель Хайруллин Антон Олегович (РОССИЯ 614095, Пермь, ул. Стахановская 29, кв. 200)
ОТ
МП
1 год

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи термоэлектрические (ХПТ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи термоэлектрические (ХПТ)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта и типографским способом


Сведения о методиках измерений

Сведения о методиках (методах) измерений

представлены в разделе 6 «Подготовка изделия к работе и техническое обслуживание» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ТУ 26.51.51-001-2007589397-2025 «Преобразователи термоэлектрические ХПТ. Технические условия»

Правообладатель

Индивидуальный предприниматель Хайруллин Антон Олегович (ИП Хайруллин А. О.)

ИНН 590316193670

Юридический адрес: 614095, Пермь, ул. Стахановская 29, кв. 200

Изготовитель


Индивидуальный предприниматель Хайруллин Антон Олегович (ИП Хайруллин А. О.)
ИНН 590316193670
Юридический адрес: 614095, Пермь, ул. Стахановская 29, кв. 200
Адрес места осуществления деятельности: 614068, Пермь, ул. Дзержинского, 59

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель


Индивидуальный предприниматель Хайруллин Антон Олегович (ИП Хайруллин А. О.)
ИНН 590316193670
Юридический адрес: 614095, Пермь, ул. Стахановская 29, кв. 200

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями разнородных проводников, образующих часть одной и той же цепи.

ТП состоят из одного или двух чувствительных элементов (ЧЭ) - термопары с термоэлектродами типов вольфрам-рений 5 %/вольфрам-рений 20 %, свободных концов и защитного чехла (при наличии).

Термоэлектроды ТП помещены в корундовую или металлическую трубку, а также в защитный чехол (при наличии) для защиты от механических повреждений. ЧЭ ТП имеет номинальную статическую характеристику преобразования (НСХ) типа «А-1» или «А-2» по ГОСТ Р 8.585-2001.

Термопреобразователи выпускаются в двух модификациях ХПТ-А1 и ХПТ-А2, отличающихся друг от друга типами НСХ.

Структура условного обозначения термопреобразователей приведена в виде буквенноцифрового кода в таблице 1.

Таблица 1 - Структура условного обозначения ТП

. - - /

1              2              3              4              5              6

Позиция

Описание позиции

Код

Описание кода

1

Модификация

ХПТ-А1

Модификация термопреобразователя с

НСХ типа «А-1»

ХПТ-А2

Модификация термопреобразователя с

НСХ типа «А-2»

2

Материал защитного чехла

000

Без чехла

001

Металл

002

Корунд

3

Число рабочих спаев

1

Один рабочий спай

2

Два рабочих спая

Продолжение таблицы 1

Позиция

Описание позиции

Код

Описание кода

4

Наружный диаметр защитного чехла

ХХ

Указывается при наличии защитного чехла значение от 2,4 до 28 мм

5

Длина монтажной части

ХХХХ

Указывается значение от 150 до 2000 мм

6

Длина свободных концов

ХХХХ

Указывается значение от 250 до 2000 мм

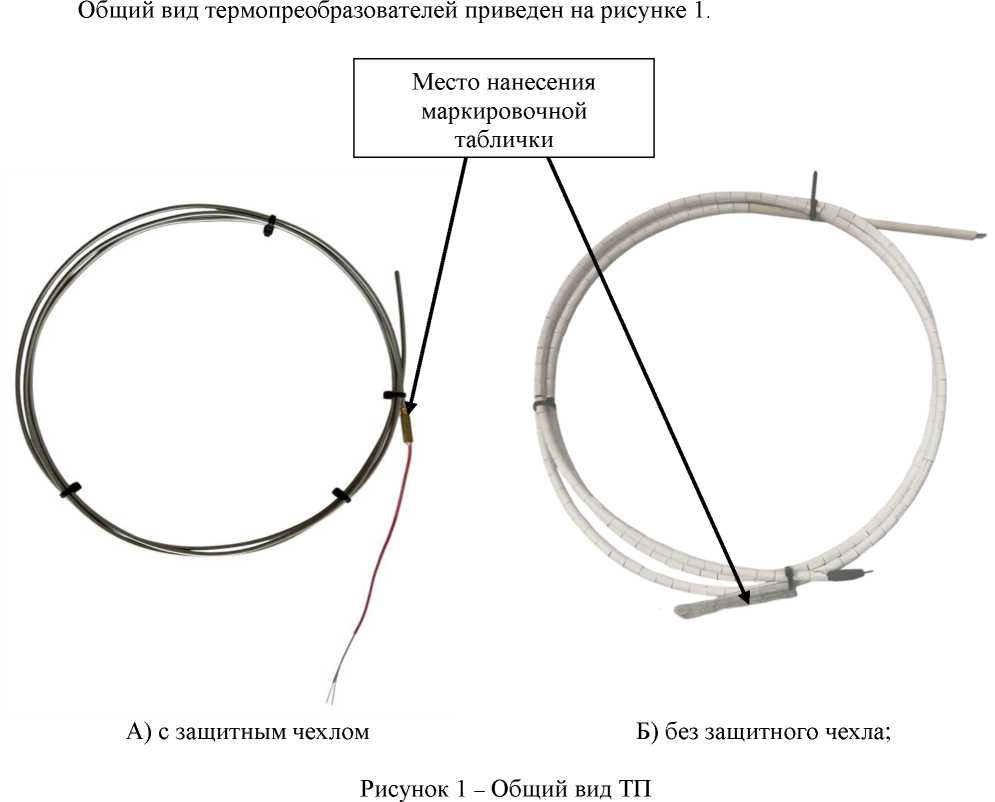

Внешний вид. Преобразователи термоэлектрические (ХПТ), http://oei-analitika.ru

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на маркировочную табличку, размещенную на ТП в месте, указанном на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения заводского номера

Внешний вид. Преобразователи термоэлектрические (ХПТ), http://oei-analitika.ru

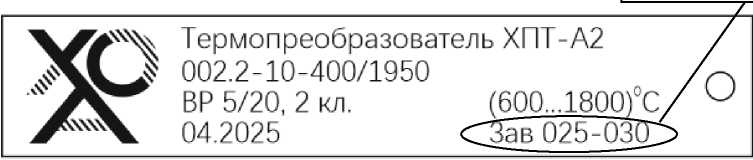

Рисунок 2 - Общий вид маркировочной таблички с обозначением места несения заводского номера


Таблица 5 -

Наименование

Обозначение

Количество

Преобразователь термоэлектрический

ХПТп

1 шт.

Паспорт

-

1 экз.

|( Обозначение в соответствии с заказом.


Таблица 2 - Метрологические характеристики

Условное обозначение НСХ по ГОСТ Р 8.5852001

Класс допуска

Диапазон измерений температуры, °С

Пределы допускаемых отклонений

ТЭДС ТП от НСХ, °С

А-1, А-2

2

от +600 до +1000 св. +1000 до +1800

±5

±0,005-t

3

от +600 до +1000 св. +1000 до +1800

н

о

о н

О о

Примечания

  • 1 Рабочий диапазон измерений температуры и класс допуска конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен на маркировочной табличке и в паспорте на изделие.

  • 2 t - значение измеряемой температуры.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП (при напряжении 100 В, температуре окружающей среды от +15 до +25 °С и относительной влажности от 30 до 80 %), МОм, не менее

100

Диаметр защитного чехла, мм

от 2,4 до 28

Длина монтажной части, мм

от 150 до 2000

Длина свободных концов, мм

от 250 до 2000

Масса, кг, не более

4,3

Номинальное значение температуры применения, °С

+1500

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

от -60 до +80

98

аблица 4 - Показатели надежности

Наименование характеристики

Значение

Наработка термопреобразователей на отказ при номинальной температуре +1500 °С, ч не менее:

- при верхнем пределе рабочего диапазона температуры до +1600 °С

6000

- при верхнем пределе рабочего диапазона температуры свыше +1600 °С до +1800 °С

4500

Средний срок службы, лет

5
