Сведения о средстве измерений: 96730-25 Дефектоскопы ультразвуковые

Номер по Госреестру СИ: 96730-25
96730-25 Дефектоскопы ультразвуковые
(АВИКОН-20 УД3-125)

Назначение средства измерений:
Дефектоскопы ультразвуковые АВИКОН-20 УД3-125 (далее - дефектоскопы) предназначены для измерений координат выявленных дефектов, амплитуд сигналов от них в различных материалах при ручном и механизированном контроле.

сертификация программного обеспечения
Внешний вид. Дефектоскопы ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Внешний вид. Дефектоскопы ультразвуковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 2

Общие сведения

Дата публикации - 24.10.2025
Срок свидетельства - 21.10.2030
Номер записи - 42324fc0-23dd-8997-fa7c-4be12b180dd1
ID в реестре СИ - 1427127
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АВИКОН-20 УД3-125,

Производитель

Изготовитель - Акционерное общество «Радиоавионика»
Страна - РОССИЯ
Населенный пункт - 190005, г. Санкт-Петербург, пр-кт Троицкий, д.4, лит.Б
Уведомление о начале осуществления предпринимательской деятельности -

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2264 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Дефектоскопы ультразвуковые (АВИКОН-20 УД3-125)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Радиоавионика»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96730-25
21.10.2030
Дефектоскопы ультразвуковые, АВИКОН-20 УД3-125
Акционерное общество «Радиоавионика» (РОССИЯ 190005, г. Санкт-Петербург, пр-кт Троицкий, д.4, лит.Б)
ОТ
МП
1 год

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Дефектоскопы ультразвуковые (АВИКОН-20 УД3-125)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311501)
  • АВИКОН-20 УД3-125
  • 16 16 0 0 16 16 0

    Стоимость поверки Дефектоскопы ультразвуковые (АВИКОН-20 УД3-125)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение «АВИКОН-20» (далее ПО), входящее в состав дефектоскопов, служит для подготовки и настройки дефектоскопа перед проведением ультразвукового контроля, формирования цикла параллельно-последовательного возбуждения каналов (при подключенном модуле ММК), формирования А-; В-; С-; W- разверток и формирования протоколов контроля.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    АВИКОН-20

    Номер версии (идентификационный номер) ПО

    1.0 и выше

    Цифровой идентификатор ПО

    -

    Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» согласно Р 50.2.077-2014.


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе: ЖРГА.663532.017 РЭ «Дефектоскопы ультразвуковые АВИКОН-20 УД3-125». Руководство по эксплуатации», раздел 2 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ЖРГА.663532.017 ТУ Дефектоскопы ультразвуковые АВИКОН-20 УД3-125. Технические условия

    Правообладатель

    Акционерное общество «Радиоавионика»

    (АО «Радиоавионика»)

    Адрес юридического лица: Россия, 190005, г. Санкт-Петербург, пр-кт Троицкий, д.4, лит.Б

    ИНН 7809015518

    Изготовитель

    Акционерное общество «Радиоавионика»
    (АО «Радиоавионика»)
    Адрес: Россия, 190005, г. Санкт-Петербург, пр-кт Троицкий, д.4, лит.Б
    ИНН 7809015518

    Испытательный центр

    Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
    (ФГУП «ВНИИФТРИ»)
    Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
    Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

    Правообладатель

    Акционерное общество «Радиоавионика»
    (АО «Радиоавионика»)
    Адрес юридического лица: Россия, 190005, г. Санкт-Петербург, пр-кт Троицкий, д.4, лит.Б
    ИНН 7809015518

    Принцип действия дефектоскопов основан на применении ультразвуковых колебаний (далее УЗК), обладающих свойством отражаться от неоднородностей или поглощаться в контролируемом изделии. Возбуждение и прием УЗК осуществляется пьезоэлектрическим преобразователем (далее ПЭП), подключенным к электронному блоку (далее - БЭ) дефектоскопа или к сменному модулю.

    Ультразвуковые волны, генерируемые преобразователем дефектоскопа, проникают в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращаются обратно, преобразуются в электрический сигнал и обрабатываются БЭ дефектоскопа. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

    Дефектоскоп реализует эхо-метод, зеркальный, зеркально-теневой (далее ЗТМ) и теневой методы при контактном способе ввода УЗК.

    Конструктивно дефектоскопы состоят из БЭ и подключаемых модулей:

    • - модуль сменный многоканальный (ММК-1602, ММК-3204);

    • - модуль сменный внешней аккумуляторной батареи (МАБ);

    • - сканирующие устройства;

    • - датчик пути (далее ДП).

    Дефектоскопы выпускаются в двух модификациях: дефектоскоп общего назначения (УЗДОН), специализированная версия (УЗДС). Специализированная версия дефектоскопа отличается от дефектоскопов общего назначения внесенными в программное обеспечение ограничениями и специальными настройками дефектоскопа.

    Дефектоскопы используются совместно с ПЭП производства АО «Радиоавионика» и ООО «Константа УЗК».

    Заводской номер дефектоскопа, состоящий из цифр (первые две цифры соответствуют двум последним цифрам года изготовления, последующие три цифры соответствуют порядковому номеру в пределах года изготовления), наносится на пленочную панель верхней стенки корпуса БЭ дефектоскопа.

    Ограничения доступа к местам настройки (регулировки), расположенным на центральной плате средства измерений, осуществляется путем нанесения мастичных пломб с изображением символов «82» или «РА» на винтах крепления задней стенки БЭ дефектоскопа.

    Нанесение знака поверки на дефектоскопы не предусмотрено.

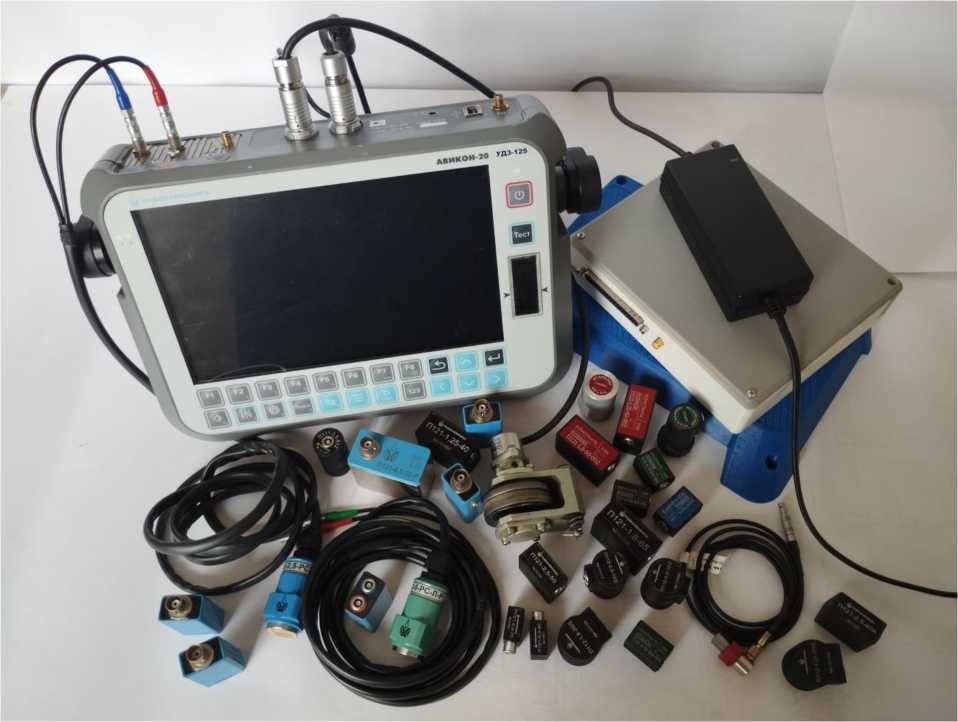

    Фотография общего вида дефектоскопа представлена на рисунке 1.

    Фотография места нанесения заводского номера и знака утверждения типа представлена на рисунке 2.

    Фотография места нанесения пломб представлена на рисунке 3.

    Внешний вид. Дефектоскопы ультразвуковые (АВИКОН-20 УД3-125), http://oei-analitika.ru

    Рисунок 1 - Общий вид дефектоскопов ультразвуковых АВИКОН-20 УД3-125

    Место нанесения знака утверждения типа

    |23002|

    Место нанесения

    заводского номера

    Рисунок 2 - Места нанесения заводского номера дефектоскопа и знака утверждения типа

    Внешний вид. Дефектоскопы ультразвуковые (АВИКОН-20 УД3-125), http://oei-analitika.ru

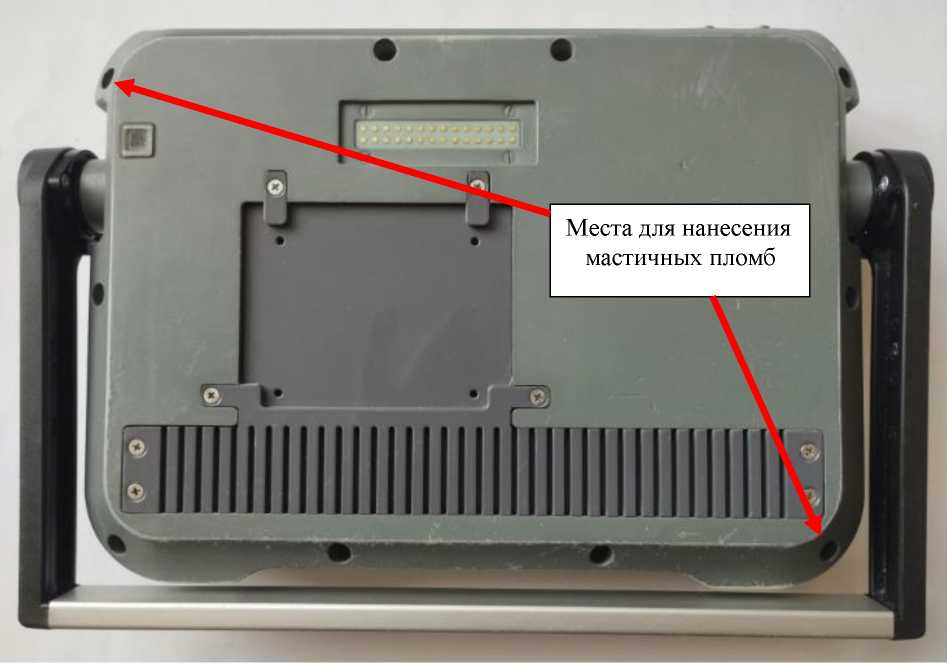

    Места для нанесения мастичных пломб

    Рисунок 3 - Места нанесения пломб



    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений глубины залегания выявленных дефектов и/или

    толщины, мм:

    для ПЭП с номинальным значением угла ввода 0 градусов:

    - с частотой от 1,0 до 1,25 МГц

    от 15 до 200

    - с частотой от 1,8 до 2,5 МГц

    от 10 до 200

    - с частотой от 4,0 до 5,0 МГц

    от 5 до 200

    - с частотой 10 МГц

    от 3 до 200

    - с частотой 15 МГц

    от 2 до 100

    для ПЭП с номинальным значением угла ввода от 18 до 22 градусов:

    - с частотой 2,5 МГц

    от 8 до 200

    для ПЭП с номинальным значением угла ввода от 40 до 50 включ.

    градусов:

    - с частотой от 1,25 до 2,5 МГц

    от 8 до 200

    - с частотой 5,0 МГц

    от 3 до 100

    для ПЭП с номинальным значением угла ввода св. 50 до 70 градусов:

    - с частотой от 1,25 до 2,5 МГц

    от 3 до 100

    для ПЭП с номинальным значением угла ввода св. 50 до 65 включ.

    градусов:

    - с частотой от 4,0 до 5,0 МГц

    от 3 до 40

    - с частотой 10 МГц

    от 3 до 15

    для ПЭП с номинальным значением угла ввода св. 65 до 75 градусов:

    - с частотой 5,0 МГц

    от 3 до 20

    - с частотой 10 МГц

    от 3 до 15

    Пределы допускаемой абсолютной погрешности измерений глубины

    залегания выявленных дефектов и/или толщины, мм:

    для ПЭП с номинальным значением угла ввода 0 градусов

    ±(1 + 0,02 Н)*

    для ПЭП с номинальным значением угла ввода от 18 до 60 включ.

    градусов

    ±(2 + 0,02 Н)*

    для ПЭП с номинальным значением угла ввода св. 60 до 75 градусов

    ±(2 + 0,03 Н)*

    Диапазон измерений расстояния от точки выхода ПЭП до проекции

    дефекта на поверхность сканирования, мм,

    для ПЭП с номинальным значением угла ввода от 18 до 22 градусов:

    - с частотой 2,5 МГц

    от 3 до 80

    для ПЭП с номинальным значением угла ввода от 40 до 50 включ.

    градусов:

    - с частотой от 1,0 до 2,5 МГц

    от 6 до 238

    - с частотой 5,0 МГц

    от 2 до 120

    для ПЭП с номинальным значением угла ввода св. 50 до 70 градусов:

    - с частотой от 1,25 до 2,5 МГц

    от 3,8 до 274

    для ПЭП с номинальным значением угла ввода св. 50 до 65 включ.

    градусов:

    - с частотой от 4,0 до 5,0 МГц

    от 3,8 до 86

    - с частотой 10 МГц

    от 3,8 до 32

    для ПЭП с номинальным значением угла ввода св. 65 до 75 градусов:

    - с частотой 5,0 МГц

    от 7 до 75

    - с частотой 10 МГц

    от 7 до 56

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности измерений расстояния от точки выхода ПЭП до проекции дефекта на поверхность сканирования, мм:

    для ПЭП с номинальным значением угла ввода от 18 до 60 включ. градусов

    для ПЭП с номинальным значением угла ввода св. 60 до 75 градусов

    ±(2 + 0,02 L)**

    ±(2 + 0,03 L)**

    Диапазон измерений расстояния от передней грани ПЭП до проекции дефекта на поверхность сканирования для ПЭП с номинальным значением угла ввода 90 градусов, мм:

    • - с частотой от 0,4 до 0,5 МГц

    • - с частотой от 1,0 до 2,5 МГц

    от 300 до 970

    от 60 до 362

    Пределы допускаемой абсолютной погрешности измерений расстояния от передней грани ПЭП до проекции дефекта на поверхность сканирования для ПЭП с номинальным значением угла ввода 90 градусов, мм

    ±(10 + 0,02 L)**

    Динамический диапазон измерений отношения амплитуд сигналов, дБ

    24

    Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов, дБ

    ±1

    * где Н - измеренная глубина залегания выявленных дефектов и/или толщина, мм;

    ** где L - измеренная координата выявленных дефектов от точки выхода ПЭП до проекции дефекта на поверхность сканирования, мм.

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Номинальное значение частоты ультразвуковых колебаний на эквивалентной нагрузке, МГц:

    - для БЭ модификация УЗДОН;

    0,1; 0,4; 0,5; 1,0; 1,25; 1,8;

    - для БЭ модификация УЗДС;

    2,0; 2,5; 4,0; 5,0; 10,0; 15,0

    0,1; 0,5; 2,5; 5,0; 10,0

    - для ММК-1602 и ММК-3204 модификация УЗДОН;

    1,0; 1,25; 1,8; 2,0; 2,5; 4,0;

    - для ММК-1602; ММК-3204 модификация УЗДС

    5,0 2,5; 5,0

    Допускаемое отклонение частоты ультразвуковых колебаний от номинального значения, %

    ±5

    Количество ультразвуковых каналов:

    - в БЭ

    2

    - в ММК-1602

    16

    - в ММК-3204

    32

    Номинальное значение амплитуды зондирующих импульсов на эквивалентной нагрузке, В

    20; 40; 80

    Допускаемое отклонение амплитуды зондирующих импульсов от номинального значения, %

    ±10

    Длительность зондирующих импульсов:

    - количество периодов

    1; 2; 3

    - при трех периодах на уровне 0,5 в рабочем диапазоне частот на эквивалентной нагрузке, мкс, не более

    3/f*

    Диапазон регулировки усиления и ВРЧ, дБ:

    от 0 до 80

    Дискретность регулировки усиления и ВРЧ, дБ

    1

    Наименование характеристики

    Значение

    Максимальная чувствительность в рабочем диапазоне частот, мкВ, не менее

    100

    Диапазон показаний глубины залегания выявленных дефектов и/или толщины для ПЭП с номинальным значением угла ввода 0 и от 40 до 50 градусов с частотой от 1,0 до 2,5 МГц, мм

    от 15 до 400

    Диапазон показаний расстояния от передней грани ПЭП до проекции дефекта на поверхность сканирования для ПЭП с номинальным значением угла ввода 90 градусов, мм:

    - с частотой от 0,4 до 0,5 МГц

    от 80 до 3000

    - с частотой 0,1 МГц

    от 1000 до 14995

    Длительность А-развертки, мкс:

    - минимальная

    4

    - максимальная

    5000

    Количество стробов

    1 или 2

    Количество порогов в стробе: - для БЭ модификация УЗДОН

    1; 2 или 3

    - для БЭ модификация УЗДС, ММК-1602; ММК-3204

    1

    Диапазон регулировки высоты порогов, % высоты А-развертки: - для БЭ модификации УЗДОН

    от 5 до 95

    - для БЭ модификации УЗДС, ММК-1602; ММК-3204

    12,5 или 25

    Время работы дефектоскопа от встроенной аккумуляторной батареи или от МАБ без подзарядки в нормальных условиях, ч, не менее

    8

    Масса дефектоскопа, кг, не более:

    - БЭ

    2,5

    - ММК-1602; ММК-3204; МАБ

    0,8

    Габаритные размеры, мм:

    - БЭ (со сложенной ручкой) Длина

    330

    Ширина

    220

    Высота

    67

    - ММК-1602; ММК-3204; МАБ Длина

    215

    Ширина

    170

    Высота

    60

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +50

    - влажность воздуха, %, не более

    98

    * где f - номинальная частота ультразвуковых колебаний, МГц.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
