Номер по Госреестру СИ: 96683-25
96683-25 Счетчики воды
(ПУЛЬС)
Назначение средства измерений:
Счётчики воды ПУЛЬС (далее - счётчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.
Внешний вид.
Счетчики воды

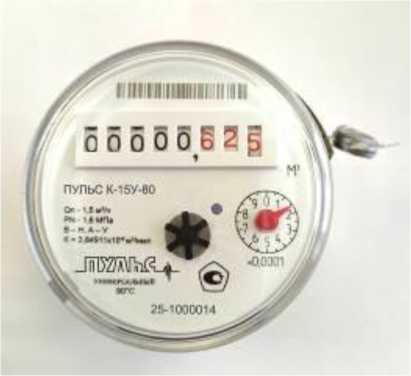

Рисунок № 1
Внешний вид.
Счетчики воды

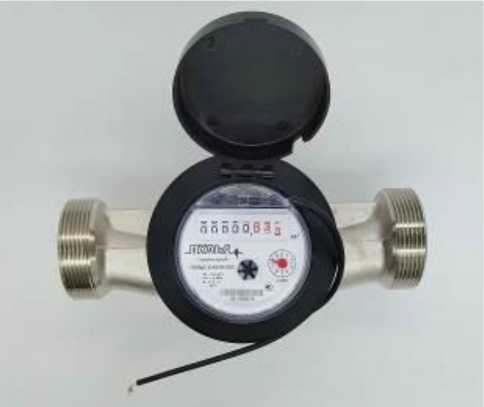

Рисунок № 2
Внешний вид.
Счетчики воды

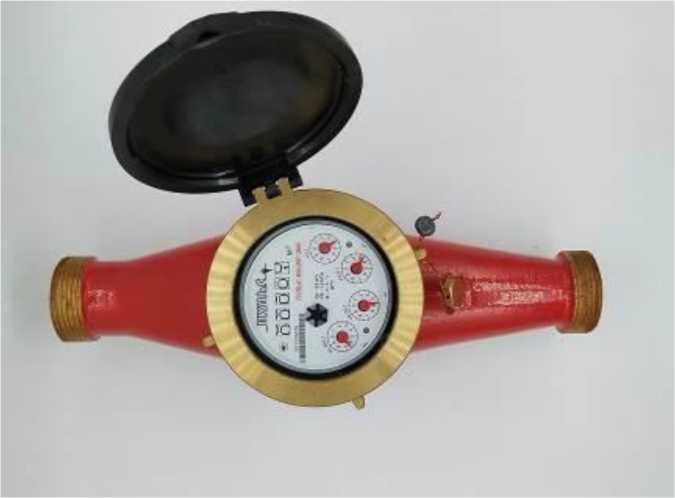

Рисунок № 3
Внешний вид.
Счетчики воды

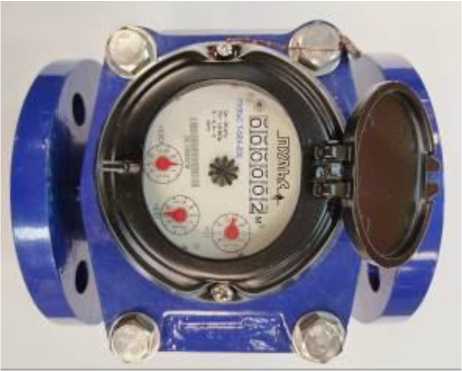

Рисунок № 4
Внешний вид.
Счетчики воды

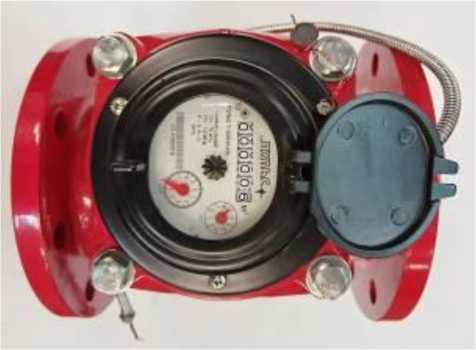

Рисунок № 5
Внешний вид.
Счетчики воды
Рисунок № 6
Внешний вид.
Счетчики воды
Рисунок № 7
Общие сведения
Дата публикации - 13.11.2025
Срок свидетельства - 21.10.2030
Номер записи - 3bb5bada-1d6e-ef20-017c-91b30030762f
ID в реестре СИ - 1427157
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПУЛЬС, К,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Аква-С»
Страна - РОССИЯ
Населенный пункт - 143960, Московская обл., г Реутов, ул. Фабричная, д. 7, литер В, помещение 2, 3, 4, 5, 6, 7
Уведомление о начале осуществления предпринимательской деятельности -
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 2191 дн.
Приказы РСТ, где упоминается данный тип СИ
№2257 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2424 от 2025.11.10 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 21 октября 2025 г. № 2257 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Счетчики воды (ПУЛЬС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Аква-С»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96683-25 21.10.2030 |
Счетчики воды, ПУЛЬС Общество с ограниченной ответственностью «Аква-С» (РОССИЯ 143960, Московская обл., г Реутов, ул. Фабричная, д. 7, литер В, помещение 2, 3, 4, 5, 6, 7) |
ОТ МП |
6 лет |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Счетчики воды (ПУЛЬС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ГБУ "ЖИЛИЩНИК РАЙОНА МОСКВОРЕЧЬЕ-САБУРОВО" (RA.RU.315115) | 9 | 6 | 9 | 0 | 0 | 0 | 0 | 0 | ||
| ГБУ "ЖИЛИЩНИК ДАНИЛОВСКОГО РАЙОНА" (RA.RU.320088) | 8 | 4 | 0 | 8 | 0 | 0 | 0 | 0 | ||
| ГБУ "ЖИЛИЩНИК РАЙОНА РАМЕНКИ" (RA.RU.320174) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики воды (ПУЛЬС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 9 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
а)
счётчик воды ПУЛЬС исполнения K
б) счётчик воды ПУЛЬС исполнения K с импульсным выходным сигналом
в)
счётчик воды ПУЛЬС исполнения KM
г)
счётчик воды ПУЛЬС исполнения T
д)
счётчик воды ПУЛЬС исполнения T
с импульсным выходным сигналом
Рисунок 1 - Общий вид счетчиков

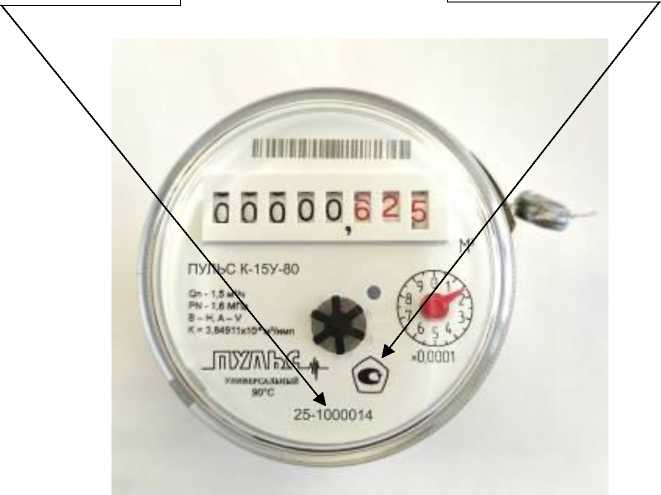

Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Указание места заводского номера и места нанесения знака утверждения типа
Место установки пломбы завода-изготовителя
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 - 6.
Таблица 1 - Метрологические характеристики счетчиков ПУЛЬС К - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 | |||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,06 |
0,03 |
0,10 |
0,05 |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
|
- переходный расход Qt, м3/ч |
0,15 |
0,12 |
0,25 |
0,20 |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
|
- номинальный расход Qn, м3/ч |
1,5 |
1,5 |
2,5 |
2,5 |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
|
- максимальный расход Qmax, м3/ч |
3,0 |
3,0 |
5,0 |
5,0 |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
|
Порог чувствительности, м3/ч |
0,5'Qmin | |||||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||||
|
- Qt < Q < Qmax |
±2 | |||||||||
|
Диапазон температуры воды, °С |
от +5 до +90 | |||||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||||
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры счетчиков, мм, не более: | |||||
|
- длина |
80(110) |
130 |
160 |
160 |
200 |
|
- ширина |
65 |
65 |
75 |
100 |
100 |
|
- высота |
72 |
72 |
80 |
120 |
110 |
|
Масса счетчиков кг, не более |
0,45 |
0,6 |
0,9 |
2,0 |
2,4 |
|
Рабочие условия эксплуатации: | |||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | ||||
|
- относительная влажность воздуха при 35 °С, %, не |
80 | ||||
|
более | |||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | ||||
|
Наибольшее значение индикаторного устройства, м3 |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0001 | ||||
|
Класс защиты по ГОСТ 14254 |
IP65 | ||||
Таблица 3 - Метрологические характеристики счетчиков ПУЛЬС КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
1,20 |
0,45 |
|
- переходный расход Qt, м3/ч |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
4,50 |
3,00 |
|
- номинальный расход Qn, м3/ч |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
15,0 |
15,0 |
|
- максимальный расход Qmax, м3/ч |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
30,0 |
30,0 |
|
Порог чувствительности, м3/ч |
0,5-Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
|
Наименование параметра |
Значение параметра | |||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры счетчиков, мм, не более: | ||||
|
- длина |
260 |
260 |
300 |
300 |
|
- ширина |
98 |
98 |
122 |
145 |
|
- высота |
118 |
118 |
142 |
177 |
|
Масса счетчиков кг, не более |
2,5 |
3,0 |
5,0 |
9,0 |
|
Рабочие условия эксплуатации: | ||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | |||
|
- относительная влажность воздуха при 35 °С, %, не |
80 | |||
|
более | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | |||
|
Наибольшее значение индикаторного устройства, м3 |
99999,9999 | |||
|
Наименьшая цена деления, м3 |
0,0001 | |||
|
Класс защиты по ГОСТ 14254 |
IP65 | |||
Таблица 5 - Метрологические характеристики счетчиков ПУЛЬС Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,8 |
0,4 |
1,0 |
0,5 |
1,2 |
0,6 |
2,5 | |
|
- переходный расход Qt, м3/ч |
1,6 |
0,8 |
2,0 |
1,0 |
2,4 |
1,2 |
5,0 | |
|
- номинальный расход Qn, м3/ч |
25,0 |
25,0 |
30,0 |
30,0 |
40,0 |
40,0 |
70,0 |
70,0 |
|
- максимальный расход Qmax, м3/ч |
50,0 |
50,0 |
60,0 |
60,0 |
80,0 |
80,0 |
140,0 |
140,0 |
|
Порог чувствительности, м3/ч |
0,5-Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С: | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
|
Наименование параметра |
Значение параметра | |||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 |
|
Габаритные размеры счетчиков, мм, не более: | ||||
|
- длина |
200 |
200 |
225 |
250 |
|
- ширина |
160 |
180 |
190 |
215 |
|
- высота |
215 |
225 |
280 |
295 |
|
Масса счетчиков кг, не более |
12,1 |
12,9 |
13,8 |
16,2 |
|
Рабочие условия эксплуатации: | ||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | |||
|
- относительная влажность воздуха при 35 °С, %, не |
80 | |||
|
более | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | |||
|
Наибольшее значение индикаторного устройства, м3 |
999999,999 |
999999,99 | ||
|
Наименьшая цена деления, м3 |
0,001 |
0,01 | ||
|
Класс защиты по ГОСТ 14254 |
IP65 | |||
наносится в левом верхнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 16 «Методы измерений» документа РЭ 26.51.52-010-61604290-2025 «Счётчики воды ПУЛЬС. Руководство по эксплуатации (паспорт)».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-010-61604290-2025 Счётчики воды ПУЛЬС. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Аква-С»
(ООО «Аква-С»)
Юридический адрес: 143960, Московская обл., г. Реутов, ул. Фабричная, д.7, литер В, помещение 2, 3, 4, 5, 6, 7
ИНН: 5012056416
Телефон: +7 (495) 727-11-91
E-mail: 1@pulse-engineering.ru
Web-сайт: https://pulse-engineering.ru//
Изготовитель
Общество с ограниченной ответственностью «Аква-С»(ООО «Аква-С»)
Адрес: 143960, Московская обл., г. Реутов, ул. Фабричная, д.7, литер В, помещение 2, 3, 4, 5, 6, 7
ИНН: 5012056416
Телефон: +7 (495) 727-11-91
E-mail: 1@pulse-engineering.ru
Web-сайт: https://pulse-engineering.ru//
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»
(ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Общество с ограниченной ответственностью «Аква-С»(ООО «Аква-С»)
Юридический адрес: 143960, Московская обл., г. Реутов, ул. Фабричная, д.7, литер В, помещение 2, 3, 4, 5, 6, 7
ИНН: 5012056416
Телефон: +7 (495) 727-11-91
E-mail: 1@pulse-engineering.ru
Web-сайт: https://pulse-engineering.ru//
Принцип работы счётчика состоит в измерении числа оборотов чувствительного элемента (ЧЭ), вращающегося под действием потока протекающей воды. Количество оборотов ЧЭ пропорционально объему воды, протекающего через счётчик.
Поток воды, пройдя фильтр, подается в корпус счётчика, поступает в измерительную полость, внутри которой на специальных опорах вращается ЧЭ. Вода, пройдя зону вращения ЧЭ, поступает в выходной патрубок. Передача вращения ЧЭ в счётный механизм осуществляется при помощи магнитной связи.
Масштабирующий редуктор счётного механизма приводит число оборотов ЧЭ к значениям протекшей воды в м3. Индикаторное устройство имеет барабанчики для указания количества м3, а также стрелочные указатели для указания долей м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счётчика. Со стороны входа счётчик имеет фильтр.
Конструктивно счётчики состоят из:
-
- корпуса (проточной части);
-
- чувствительного элемента (крыльчатка или турбина);
-
- счётного механизма с индикаторным устройством.
Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики выпускаются в следующих модификациях и исполнениях:
ПУЛЬС
счётчик воды
чувствительный элемент:
(К) - крыльчатка
DN от 15 до 40 мм;
(КМ) - крыльчатка многоструйный DN от 25 до 50 мм;
(Т) - турбина
DN от 50 до 100 мм.__________
диаметр условного прохода, мм: (15); (20); (25); (32); (40);
(50); (65); (80); (100)._____________________
исполнение для диапазона температуры
выходной сигнал: ( ) - отсутствует;
(И) - наличие импульсного выхода.
монтажная длинна, мм: для (К):
(80); (110) - для DN 15;
(130) - для DN 20;
(160) - для DN 25, 32;
(200) - для DN 40;
для (КМ):
(260) - для DN 25, 32;
(300) - для DN 40, 50; для (т):
(200) - для DN 50, 65;
(225) - для DN 80;
(250) - для DN 100.
воды:
(Х) - счётчик холодной воды;
(Г) - счетчик горячий воды - только для счетчиков с турбиной;
(У) - универсальный счетчик.
Счетчики модификации ПУЛЬС К - ХХХ - Х, имеют только универсальное исполнение.
Общий вид счетчиков с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.
Указание места заводского номера и места нанесения знака утверждения типа представлены на рисунке 2.
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 9 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
а)
счётчик воды ПУЛЬС исполнения K
б) счётчик воды ПУЛЬС исполнения K с импульсным выходным сигналом
в)
счётчик воды ПУЛЬС исполнения KM
г)
счётчик воды ПУЛЬС исполнения T
д)
счётчик воды ПУЛЬС исполнения T
с импульсным выходным сигналом
Рисунок 1 - Общий вид счетчиков
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Указание места заводского номера и места нанесения знака утверждения типа
Место установки пломбы завода-изготовителя
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды |
ПУЛЬС * |
1 шт. |
|
Руководство по эксплуатации (паспорт) |
РЭ 26.51.52-010-61604290-2025 |
1 экз. |
|
Методика поверки** |
- |
1 экз. |
|
Комплект монтажных частей* |
- |
1 шт. |
|
* - Исполнение счётчика и комплект монтажных частей определяются договором на | ||
|
поставку. | ||
|
**- По отдельному заказу. | ||
Таблица 1 - Метрологические характеристики счетчиков ПУЛЬС К - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 | |||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,06 |
0,03 |
0,10 |
0,05 |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
|
- переходный расход Qt, м3/ч |
0,15 |
0,12 |
0,25 |
0,20 |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
|
- номинальный расход Qn, м3/ч |
1,5 |
1,5 |
2,5 |
2,5 |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
|
- максимальный расход Qmax, м3/ч |
3,0 |
3,0 |
5,0 |
5,0 |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
|
Порог чувствительности, м3/ч |
0,5'Qmin | |||||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||||
|
- Qt < Q < Qmax |
±2 | |||||||||
|
Диапазон температуры воды, °С |
от +5 до +90 | |||||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||||
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры счетчиков, мм, не более: | |||||
|
- длина |
80(110) |
130 |
160 |
160 |
200 |
|
- ширина |
65 |
65 |
75 |
100 |
100 |
|
- высота |
72 |
72 |
80 |
120 |
110 |
|
Масса счетчиков кг, не более |
0,45 |
0,6 |
0,9 |
2,0 |
2,4 |
|
Рабочие условия эксплуатации: | |||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | ||||
|
- относительная влажность воздуха при 35 °С, %, не |
80 | ||||
|
более | |||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | ||||
|
Наибольшее значение индикаторного устройства, м3 |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0001 | ||||
|
Класс защиты по ГОСТ 14254 |
IP65 | ||||
Таблица 3 - Метрологические характеристики счетчиков ПУЛЬС КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
1,20 |
0,45 |
|
- переходный расход Qt, м3/ч |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
4,50 |
3,00 |
|
- номинальный расход Qn, м3/ч |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
15,0 |
15,0 |
|
- максимальный расход Qmax, м3/ч |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
30,0 |
30,0 |
|
Порог чувствительности, м3/ч |
0,5-Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
|
Наименование параметра |
Значение параметра | |||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры счетчиков, мм, не более: | ||||
|
- длина |
260 |
260 |
300 |
300 |
|
- ширина |
98 |
98 |
122 |
145 |
|
- высота |
118 |
118 |
142 |
177 |
|
Масса счетчиков кг, не более |
2,5 |
3,0 |
5,0 |
9,0 |
|
Рабочие условия эксплуатации: | ||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | |||
|
- относительная влажность воздуха при 35 °С, %, не |
80 | |||
|
более | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | |||
|
Наибольшее значение индикаторного устройства, м3 |
99999,9999 | |||
|
Наименьшая цена деления, м3 |
0,0001 | |||
|
Класс защиты по ГОСТ 14254 |
IP65 | |||
Таблица 5 - Метрологические характеристики счетчиков ПУЛЬС Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,8 |
0,4 |
1,0 |
0,5 |
1,2 |
0,6 |
2,5 | |
|
- переходный расход Qt, м3/ч |
1,6 |
0,8 |
2,0 |
1,0 |
2,4 |
1,2 |
5,0 | |
|
- номинальный расход Qn, м3/ч |
25,0 |
25,0 |
30,0 |
30,0 |
40,0 |
40,0 |
70,0 |
70,0 |
|
- максимальный расход Qmax, м3/ч |
50,0 |
50,0 |
60,0 |
60,0 |
80,0 |
80,0 |
140,0 |
140,0 |
|
Порог чувствительности, м3/ч |
0,5-Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С: | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
|
Наименование параметра |
Значение параметра | |||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 |
|
Габаритные размеры счетчиков, мм, не более: | ||||
|
- длина |
200 |
200 |
225 |
250 |
|
- ширина |
160 |
180 |
190 |
215 |
|
- высота |
215 |
225 |
280 |
295 |
|
Масса счетчиков кг, не более |
12,1 |
12,9 |
13,8 |
16,2 |
|
Рабочие условия эксплуатации: | ||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | |||
|
- относительная влажность воздуха при 35 °С, %, не |
80 | |||
|
более | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | |||
|
Наибольшее значение индикаторного устройства, м3 |
999999,999 |
999999,99 | ||
|
Наименьшая цена деления, м3 |
0,001 |
0,01 | ||
|
Класс защиты по ГОСТ 14254 |
IP65 | |||
