Номер по Госреестру СИ: 96771-25
96771-25 Приборы для определения коэффициента газопроницаемости твердых веществ и материалов
(М2метр)
Назначение средства измерений:
Приборы для определения коэффициента газопроницаемости твердых веществ и материалов М2метр (далее - приборы) предназначены для измерений коэффициента газопроницаемости при заданном значении обратного порового давления и коэффициента абсолютной газопроницаемости образцов методом стационарной фильтрации.

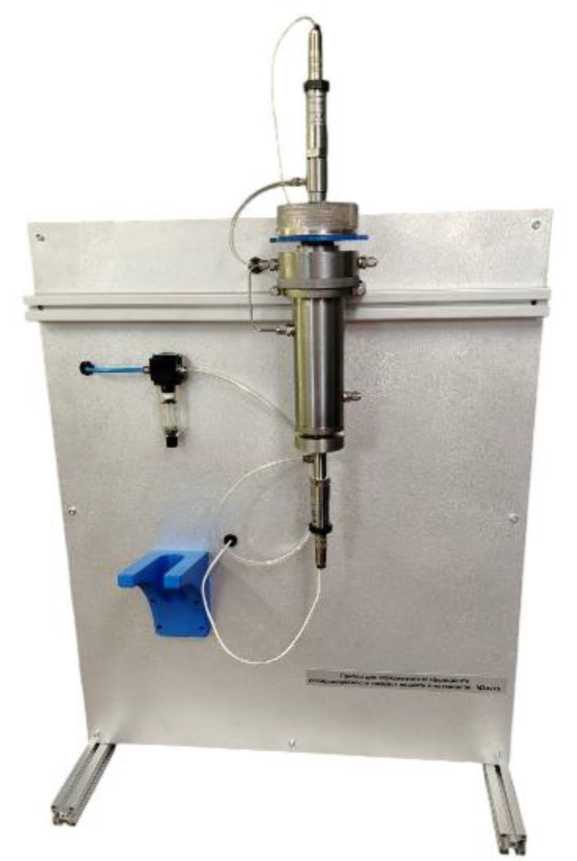

Внешний вид.
Приборы для определения коэффициента газопроницаемости твердых веществ и материалов
Рисунок № 1
Общие сведения
Дата публикации - 30.10.2025
Срок свидетельства - 28.10.2030
Номер записи - 065ce81c-18e4-ebaa-7dc9-d179cdabf289
ID в реестре СИ - 1427165
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
М2метр,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ЭкогеосПром»
Страна - РОССИЯ
Населенный пункт - 170100, г. Тверь, ул. Индустриальная, д. 13, здание прачечной мастерской
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2322 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы для определения коэффициента газопроницаемости твердых веществ и материалов (М2метр)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ЭкогеосПром»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96771-25 28.10.2030 |
Приборы для определения коэффициента газопроницаемости твердых веществ и материалов, М2метр Общество с ограниченной ответственностью «ЭкогеосПром» (РОССИЯ 170100, г. Тверь, ул. Индустриальная, д. 13, здание прачечной мастерской) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кто поверяет Приборы для определения коэффициента газопроницаемости твердых веществ и материалов (М2метр)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для определения коэффициента газопроницаемости твердых веществ и материалов (М2метр)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО приборов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Эталон-Дарси |
|
Номер версии (идентификационный номер) ПО |
2.XXX* |
|
Цифровой идентификатор |
- |
|
*«Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Влияние ПО на метрологические характеристики приборов учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Прибор для определения коэффициента газопроницаемости твердых веществ и материалов М2метр. Паспорт. Руководство по эксплуатации. Документация на программное обеспечение», разделы «Работа с картой измерения», «Порядок проведения автоматического измерения», «Измерение в ручном режиме».
Применение приборов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 15.03.2021 г. № 315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов»;
ЛЕАН.099.99103030.2025 ТУ «Прибор для определения коэффициента газопроницаемости твердых веществ и материалов М2метр. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЭкогеосПром»
(ООО «ЭкогеосПром»)
ИНН 6950053594
Юридический адрес: 170100, г. Тверь, ул. Индустриальная, д. 13, здание прачечной мастерской
Телефон/факс: +7 (915) 730-11-23
E-mail: ecogeosprom@yandex.ru
Web-сайт: www.ecogeosprom.ru
Изготовитель
Общество с ограниченной ответственностью «ЭкогеосПром»
(ООО «ЭкогеосПром»)
ИНН 6950053594
Адрес: 170100, г. Тверь, ул. Индустриальная, д. 13, здание прачечной мастерской
Телефон/факс: +7 (915) 730-11-23
E-mail: ecogeosprom@yandex.ru
Web-сайт: www.ecogeosprom.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Общество с ограниченной ответственностью «ЭкогеосПром»(ООО «ЭкогеосПром»)
ИНН 6950053594
Юридический адрес: 170100, г. Тверь, ул. Индустриальная, д. 13, здание прачечной мастерской
Телефон/факс: +7 (915) 730-11-23
E-mail: ecogeosprom@yandex.ru
Web-сайт: www.ecogeosprom.ru
Принцип действия приборов основан на одновременном измерении объёмного расхода, температуры и перепада давления газа при его фильтрации через исследуемый образец. Приборы позволяют измерять коэффициент газопроницаемости при заданном значении обратного порового давления и коэффициент абсолютной газопроницаемости методом стационарной фильтрации.
При проведении измерений коэффициента газопроницаемости при заданном значении обратного порового давления (среднее давление газа между входной и выходной поверхностью исследуемого образца) исследуемый образец цилиндрической формы с известными значениями длины и диаметра (либо образец призматической формы с известным значением длины ребра и высоты) помещается в кернодержатель прибора, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Далее создается избыточное постоянное давление газа на входной поверхности исследуемого образца, в результате чего начинается процесс стационарной фильтрации (скорость потока газа неизменна во времени) этого газа через образец с линейным направлением потока. Во время этого процесса программным обеспечением прибора фиксируются показания датчиков давления, температуры и объёмного расхода газа. По полученным показаниям производится расчет коэффициента газопроницаемости при заданном значении обратного порового давления согласно формуле Дарси.
Для измерения коэффициента абсолютной газопроницаемости согласно эффекту Клинкенберга проводится от трех и более измерений коэффициента газопроницаемости образца при различных значениях обратного порового давления.
Конструктивно приборы состоят из следующих элементов: кернодержатель со встроенными датчиками давления, прикрепленный к корпусу прибора; корпус прибора со встроенными в него электронным блоком управления, газовым трактом, расходомерами, пневматическими и электромеханическими клапанами, пневматическим насосом для создания давления обжима исследуемого образца в кернодержателе; персональный компьютер для управления прибором. Опционально прибор может иметь внешний блок создания давления обжима исследуемого образца в кернодержателе, представляющий собой гидравлический насос. В этом случае прибор оснащается соответствующим кернодержателем.
Корпус приборов изготавливают из металлических сплавов, окрашивают в цвета в соответствии с технической документацией производителя.
Каждый экземпляр приборов имеет заводской номер, расположенный на боковой стороне корпуса прибора. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид приборов представлен на рисунке 1. Место нанесения заводского номера на приборы представлено на рисунке 2.
Рисунок 1 - Общий вид приборов для определения коэффициента газопроницаемости твердых веществ и материалов М2метр
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на приборы для определения коэффициента газопроницаемости твердых веществ и материалов М2метр
Пломбирование приборов не предусмотрено. Конструкция приборов обеспечивает ограничение доступа к частям приборов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Прибор для определения коэффициента газопроницаемости твердых веществ и материалов |
М2метр |
1 шт. |
|
Кернодержатель для цилиндрических образцов диаметром, отличным от 30 мм |
- |
1 шт.* |
|
Кернодержатель для призматических образцов |
- |
1 шт.* |
|
Гидравлический блок создания давления обжима до 70 МПа в комплекте с гидравлическим кернодержателем для цилиндрических/призматических образцов |
- |
1 шт.* |
|
Персональный компьютер |
- |
1 шт. |
|
Программное обеспечение |
Эталон-Дарси |
1 шт. |
|
Комплект кабелей |
- |
1 шт. |
|
Комплект расходных материалов и ЗИП |
- |
1 шт. |
|
Паспорт. Руководство по эксплуатации. Документация на программное обеспечение |
Прибор для определения коэффициента газопроницаемости твердых веществ и материалов М2метр |
1 экз. |
|
Методика поверки |
- |
1 экз.* |
|
* По заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэффициента газопроницаемости при заданном значении обратного порового давления, 10-3^мкм2 (мД) |( |
от 0,05 до 5000 |
|
Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне от 0,05 до 0,24 [10-3^мкм2] (мД) |( включ., % |
± 25 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне св. 0,24 до 1 [10-3^мкм2] (мД) 1)1 включ., [10-3^мкм2] (мД) 1)1 |
± 0,06 |
|
Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне св. 1 до 5000 [10-3^мкм2] (мД) !), % |
± 6 |
|
Диапазон измерений коэффициента абсолютной газопроницаемости, 10-3^мкм2 (мД) 1)1 |
от 0,05 до 5000 |
|
Пределы допускаемой относительной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне от 0,05 до 0,24 [10-3^мкм2] (мД) 1)1 включ., % |
± 25 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне св. 0,24 до 1 110'мкм'2| (мД) 1)1 включ., [10-3^мкм2] (мД) 1)1 |
± 0,06 |
|
Пределы допускаемой относительной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне св. 1 до 5000 [10-3^мкм2] (мД) Ч % |
± 6 |
|
1)1 1 миллидарси [мД]=0,98692340-15 м2 = 0,98692340-3 мкм2 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр исследуемых образцов цилиндрической формы (или длина ребра призмы), мм |
от 0,1 до 500 |
|
Длина исследуемых образцов цилиндрической формы (или высота призмы), мм |
от 0,1 до 500 |
|
Диапазон давления обжима газом, МПа |
от 1 до 3 |
|
Диапазон давления обжима жидкостью, МПа |
от 1 до 70 |
|
Максимальное поровое давление, МПа |
1,6 |
|
Давление газа для измерений и управления прибором, МПа |
1,2 |
|
Используемые газы при измерениях |
гелий, азот, воздух |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
1150 |
|
- ширина |
760 |
|
- длина |
500 |
|
Масса, кг, не более |
55 |
|
Условия окружающей среды: - температура окружающей среды, °С |
от +20 до +30 |
|
- относительная влажность, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
