Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии в виде сетки формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. Дополнительно прибор может комплектоваться беспроводным измерительным щупом IDP LS Probe (далее - щуп) для проведения контактных измерений.

С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в следующих модификациях: IDP LS MAX, IDP LS AS, IDP LS GS, IDP LS U11, IDP LS UX3, IDP LS U17, IDP LS U21, IDP LS MINI, IDP LS 5X отличающихся некоторыми метрологическими и техническими характеристиками.

Модификации IDP LS MAX и IDP LS U11 имеют 22+1 пересекающиеся синие лазерные линии, модификация IDP LS GS имеет возможность установки излучателей синих или красных лазерных линий (количество пересекающихся лазерных линий изменяемое, по требованиям заказчика от 6 до 22), модификации IDP LS AS и IDP LS U17 имеют 34+1 синие лазерные линии, модификация IDP LS UX3, IDP LS MINI и IDP LS 5X имеют 26+1 пересекающиеся синие лазерные линии, модификация IDP LS U21 имеет 42+1 пересекающиеся синие лазерные линии,

Все модели, по заказу потребителя, могут быть оснащены встроенной системой фотограмметрии, а также использовать внешнюю систему фотограмметрии CoordMeasis.

При помощи встроенной фотограмметрии или внешней фотограмметрической системы CoordMeasis, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования. Данные режимы применяются для увеличения диапазона и повышения точности измерений.

Заводской номер в виде буквенно-числового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на нижней или задней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

Общий вид приборов приведён на рисунке 1.

а) б)

д) е) ж)

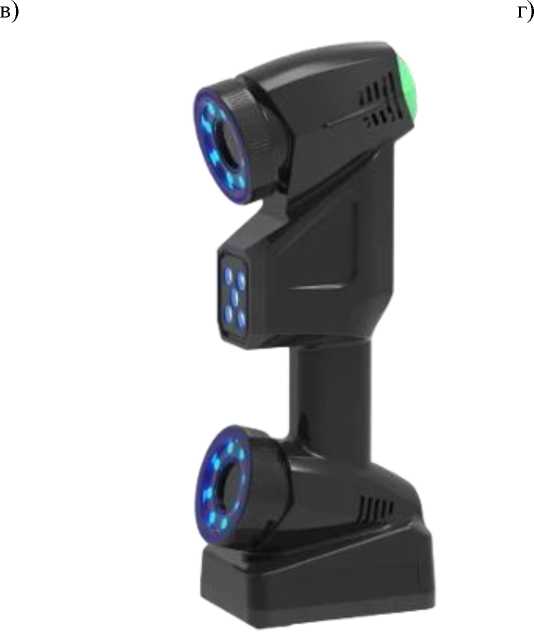

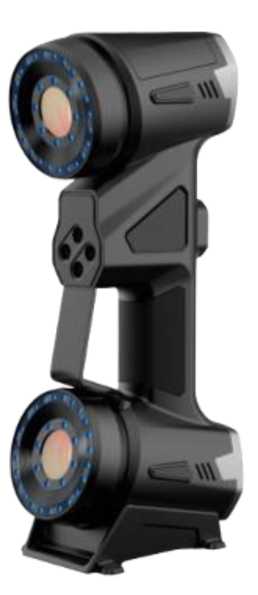

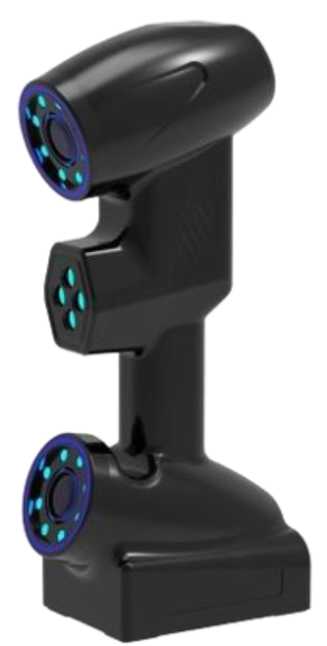

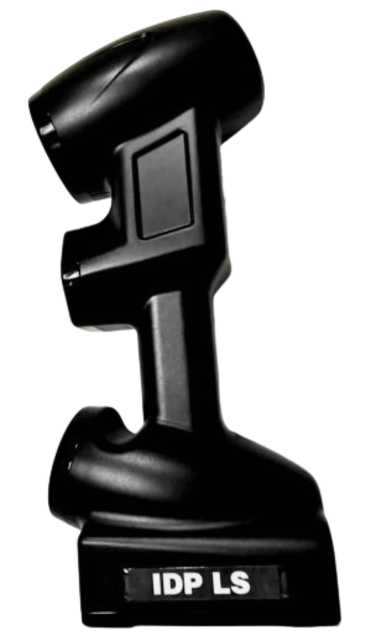

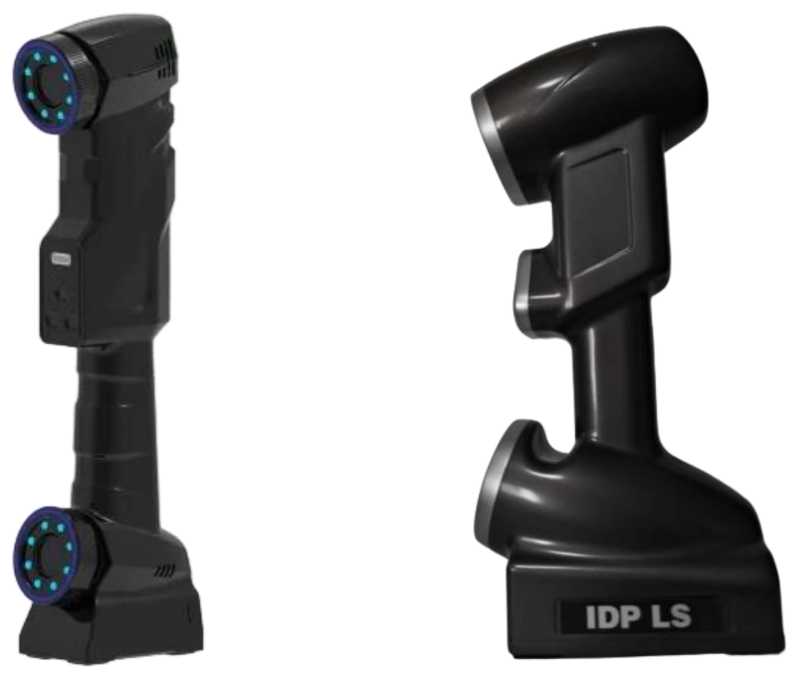

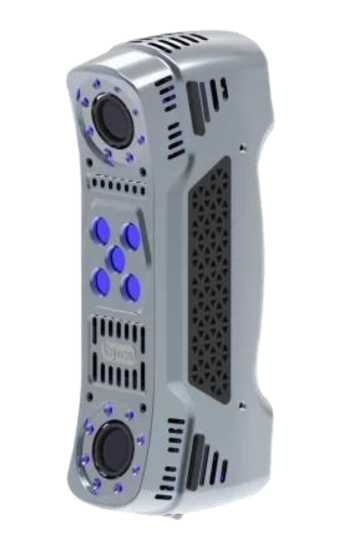

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных

IDP LS модификаций: а) IDP LS MAX; б) IDP LS GS; в) IDP LS U11; г) IDP LS UX3, IDP LS U17, IDP LS U21; д) IDP LS MINI; е) IDP LS 5X; ж) IDP LS AS

Место нанесения маркировочной наклейки с заводским номером средства измерений

Рисунок 2 - Место расположения маркировочной наклейки с указанием заводского номера на модификации: а) IDP LS MAX, IDP LS GS, IDP LS U11, IDP LS UX3, IDP LS U17, IDP LS U21, IDP LS MINI, IDP LS 5X, IDP LS AS; б) IDP LS MINI

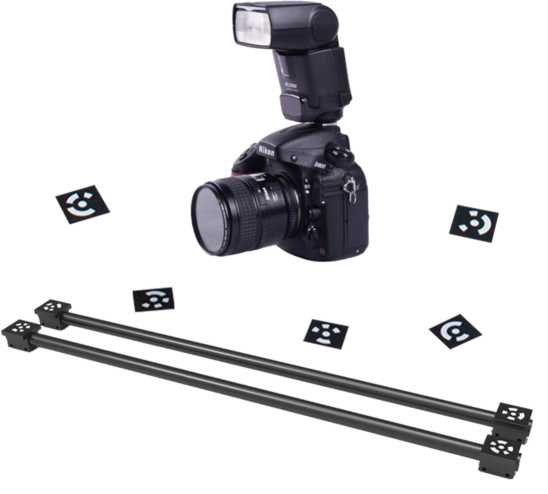

Рисунок 3 - Общий вид фотограмметрической системы CoordMeasis

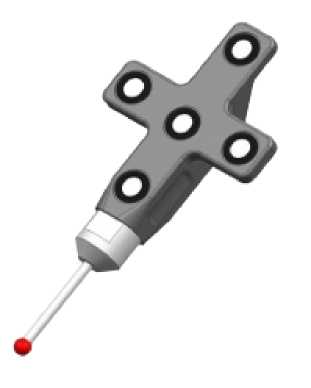

Рисунок 4 - Общий вид беспроводного измерительного щупа IDP LS Probe

Таблица 6 - Комплектность приборов

Таблица 2 - Метрологические характеристики

^* Сведения о наличии системы встроенной фотограмметрии приведены в паспорте.

где L - длина объекта в метрах.

Границы допускаемой абсолютной погрешности измерений беспроводным измерительным щупом IDP LS Probe не превышают значений,

Таблица 3 - Технические характеристики приборов

Таблица 4 - Основные технические характеристики фотограмметрической системы CoordMeasis

Таблица 5 - Показатели надёжности
