Сведения о средстве измерений: 96724-25 Уровнемеры волноводные

Номер по Госреестру СИ: 96724-25
96724-25 Уровнемеры волноводные
(АльфаФлекс)

Назначение средства измерений:
Уровнемеры волноводные АльфаФлекс (далее - уровнемеры) предназначены для непрерывного контактного измерения уровня сыпучих и жидких продуктов, уровня границы раздела жидкостей.

сертификация программного обеспечения
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры волноводные
Рисунок № 1
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Уровнемеры волноводные
Рисунок № 2
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Уровнемеры волноводные
Рисунок № 3
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Уровнемеры волноводные
Рисунок № 4
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Уровнемеры волноводные
Рисунок № 5
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Уровнемеры волноводные
Рисунок № 6
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Уровнемеры волноводные
Рисунок № 7
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Уровнемеры волноводные
Рисунок № 8
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 9
Внешний вид.
Уровнемеры волноводные
Рисунок № 9
Внешний вид. Уровнемеры волноводные, http://oei-analitika.ru рисунок № 10
Внешний вид.
Уровнемеры волноводные
Рисунок № 10

Общие сведения

Дата публикации - 29.10.2025
Срок свидетельства - 27.10.2030
Номер записи - 3c7f2a2c-8d62-ef58-e787-37ad89016194
ID в реестре СИ - 1427190
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АльфаФлекс-Н52,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Альфаметрикс»
Страна - РОССИЯ
Населенный пункт - 450022, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Генерала Горбатова, д. 2, офис 401
Уведомление о начале осуществления предпринимательской деятельности -

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2302 от 2025.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Уровнемеры волноводные (АльфаФлекс)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Альфаметрикс»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96221-25
25.08.2030
Расходомеры массовые кориолисовые, АльфаМасс
Общество с ограниченной ответственностью «Альфаметрикс» (РОССИЯ 450022, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Генерала Горбатова, д. 2, офис 401)
ОТ
МП
4 года
96724-25
27.10.2030
Уровнемеры волноводные, АльфаФлекс
Общество с ограниченной ответственностью «Альфаметрикс» (РОССИЯ 450022, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Генерала Горбатова, д. 2, офис 401)
ОТ
МП
1 год

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Уровнемеры волноводные (АльфаФлекс)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • АльфаФлекс-Н52
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Уровнемеры волноводные (АльфаФлекс)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, передачи данных на верхний уровень.

    Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учетом влияния ПО.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    МПО

    Номер версии (идентификационный номер) ПО АльфаФлекс-Н51, АльфаФлекс-Н52

    09.xx.xx

    Номер версии (идентификационный номер) ПО АльфаФлекс-Н52

    5yy.xxx

    Примечания:

    • 1. «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

    • 2. «у» может принимать значение от 0 до 9 или от A до Z и не относится к метрологически значимой части ПО.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 руководства по эксплуатации ЮНСВ.003.АФ.001.РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

    ТУ 26.51.52-003-04709994-2024 «Уровнемеры серий АльфаРадар, АльфаФлекс. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Альфаметрикс»

    (ООО «Альфаметрикс»)

    ИНН 0273910457

    Юридический адрес: 450022, Республика Башкортостан, г. о. город Уфа, г. Уфа, ул. Генерала Горбатова, д. 2, офис 401

    Телефон: +7 (347) 299-72-82

    E-mail: info@alfametrics.ru

    Изготовитель


    Общество с ограниченной ответственностью «Альфаметрикс»
    (ООО «Альфаметрикс»)
    ИНН 0273910457
    Адрес: 450022, Республика Башкортостан, г. о. город Уфа, г. Уфа, ул. Генерала Горбатова, д. 2, офис 401
    Телефон: +7 (347) 299-72-82
    E-mail: info@alfametrics.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
    (ФБУ «НИЦ ПМ - Ростест»)
    Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озёрная, д. 46
    Телефон: +7 (495) 544-00-00
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель


    Общество с ограниченной ответственностью «Альфаметрикс»
    (ООО «Альфаметрикс»)
    ИНН 0273910457
    Юридический адрес: 450022, Республика Башкортостан, г. о. город Уфа, г. Уфа, ул. Генерала Горбатова, д. 2, офис 401
    Телефон: +7 (347) 299-72-82
    E-mail: info@alfametrics.ru

    Принцип работы уровнемеров основан на измерении интервала времени между излучением электромагнитного импульса и получением отражённого от границы раздела сред импульса. Время прохождения электромагнитного импульса зависит от расстояния от уровнемера до границы раздела сред и диэлектрической проницаемости среды.

    Уровнемеры состоят из первичного преобразователя (волновода/зонда) и электронного блока, размещенного внутри односекционного или двухсекционного корпуса, а также присоединительного штуцера и/или фланца. В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами волноводов (зондов): одинарный трос, двойной трос, стержневой, коаксиальный, каркасный.

    Электронный блок уровнемера может оснащаться цифровым индикатором с кнопками управления (интегрированном в корпус уровнемера или выносным) для индикации измеренного значения расстояния, уровня, значения выходного сигнала, конфигурирования уровнемера. Измерительная и диагностическая информация отображается на индикаторе (при наличии), а также передается в систему верхнего уровня с помощью цифровых протоколов связи (Modbus RTU или HART) или с помощью аналогового выходного сигнала силы постоянного тока от 4 до 20 мА.

    К данному типу средств измерений относятся уровнемеры волноводные моделей АльфаФлекс-Н51 и АльфаФлекс-Н52, которые отличаются областью применения: уровнемеры АльфаФлекс-Н51 предназначены для стандартных применений, уровнемеры АльфаФлекс-Н52 предназначены для применения при сложных условиях эксплуатации (высокая температура, высокое давление), а также измерения уровня раздела жидких сред.

    Уровнемеры изготавливаются в общепромышленном и взрывобезопасном исполнении.

    Нанесение знака поверки на СИ не предусмотрено.

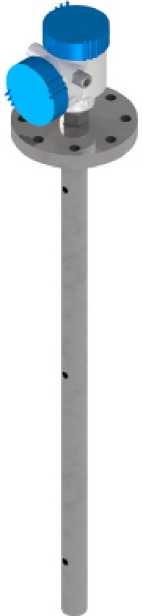

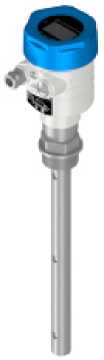

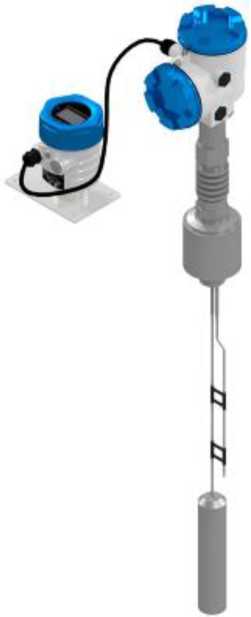

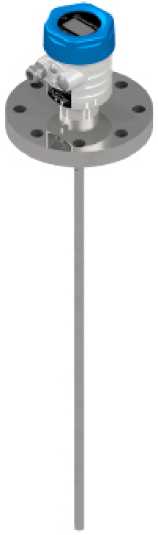

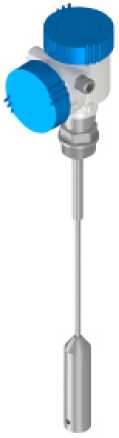

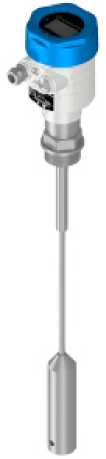

    Общий вид уровнемеров представлен на рисунке 1.

    Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом гравировки на маркировочную табличку, прикрепляемую на корпус уровнемера. Общий вид маркировочной таблички представлен на рисунке 2.

    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru
    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru
    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru
    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru

    а)

    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru
    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru

    б)

    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru
    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru

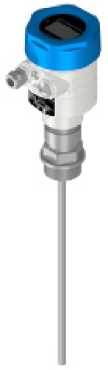

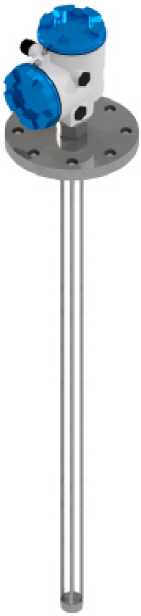

    Рисунок 1 - Общий вид уровнемеров:

    а) АльфаФлекс-Н51, б) АльфаФлекс-Н52

    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru

    Рисунок 2 - Пример маркировочной таблички

    Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на крышку корпуса внутреннего электронного блока. Место нанесения пломбы указаны на рисунке 3.

    Внешний вид. Уровнемеры волноводные (АльфаФлекс), http://oei-analitika.ru

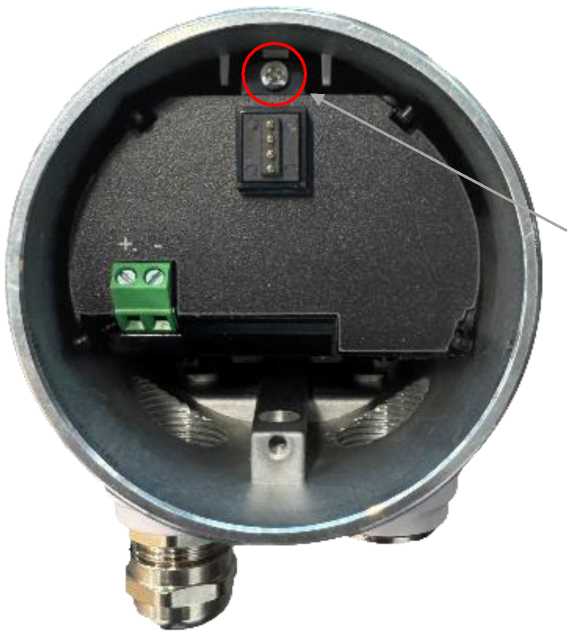

    Место нанесения пломбы

    Рисунок 3 - Место нанесения защитной пломбы


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Уровнемер волноводный

    АльфаФлекс

    1 шт.

    Паспорт

    ЮНСВ.003.АФ.001.ПС

    1 экз.

    Руководство по эксплуатации

    ЮНСВ.003.АФ.001.РЭ

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование параметра

    Значение параметра

    Диапазон измерений уровня1^ м

    от 0 до 30

    Пределы допускаемой абсолютной погрешности измерений уровня по цифровому индикатору или цифровому выходному сигналу2), мм

    ±3; ±3,5; ±5; ±10

    Пределы допускаемой абсолютной погрешности измерений уровня

    ±3; ±5; ±7; ±10; ±15;

    границы раздела жидких сред по цифровому индикатору или цифровому выходному сигналу2), мм

    ±20

    Пределы допускаемой приведенной (к диапазону преобразования) погрешности преобразования измеренного значения уровня в выходной токовый сигнал от 4 до 20 мА, %:

    - основной

    ±0,03

    - дополнительной, при температуре окружающей среды отличной

    от (20 ± 10) °С на каждые 10 °С

    ±0,005

    1) Фактическое значение указывается в паспорте и на маркировочной табличке.

    2) Фактическое значение указывается в паспорте.

    Таблица 3 - Технические характеристики

    Наименование параметра

    Значение

    Выходные электрические сигналы

    от 4 до 20 мА, HART, ModBus-RTU (RS-

    Параметры электрического питания:

    • - напряжение питания постоянного тока, В

    • - напряжение переменного тока, В

    • - номинальная частота переменного тока, Гц

    от 15 до 28

    от 190 до 250

    50

    Диапазон температур измеряемой среды1), °С

    от -196 до +450

    Давление измеряемой среды1), МПа

    от -0,1 до +40

    Маркировка взрывозащиты^

    0Ex ia IIC T6 Ga Х 1Ex db IIC T6 Gb Х Ex tb IIIC T80°C Db

    Х

    Степень защиты, обеспечиваемая оболочной

    IP66 / IP67

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - температура окружающей среды для ЖК-дисплея2), °С

    • - относительная влажность (при температуре +40 °С), %, не более

    от -60 до +70 от -20 до +70

    95

    • 1) Фактическое значение указывается в паспорте и на маркировочной табличке.

    • 2) Воздействие температуры окружающей среды от минус 60 °С до минус 20 °С не приводит к повреждению ЖК-дисплея, при этом показания могут быть нечитаемыми, частота обновления информации снижается.

    Таблица 4 - Показатели надёжности

    Наименование параметра

    Значение

    Средняя наработка на отказ, ч

    150000

    Средний срок службы, лет, не менее

    20
