Номер по Госреестру СИ: 96717-25
96717-25 Измерители сопротивления полупроводящих экранов кабельных изделий
(ИС-1)
Назначение средства измерений:
Измерители сопротивления полупроводящих экранов кабельных изделий ИС-1 (далее - измерители) предназначены для измерений электрического сопротивления постоянному току полупроводящих экранов кабельных изделий в соответствии с ГОСТ 17492-72.
Внешний вид.
Измерители сопротивления полупроводящих экранов кабельных изделий
Рисунок № 1
Внешний вид.
Измерители сопротивления полупроводящих экранов кабельных изделий
Рисунок № 2
Внешний вид.
Измерители сопротивления полупроводящих экранов кабельных изделий
Рисунок № 3
Внешний вид.
Измерители сопротивления полупроводящих экранов кабельных изделий
Рисунок № 4
Внешний вид.
Измерители сопротивления полупроводящих экранов кабельных изделий
Рисунок № 5
Общие сведения
Дата публикации - 29.10.2025
Срок свидетельства - 27.10.2030
Номер записи - 8f7e03b8-972f-fdba-21d6-666a96d460af
ID в реестре СИ - 1427197
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИС-1,
Производитель
Изготовитель - Общество с ограниченной ответственностью «НПО Редвилл»
Страна - РОССИЯ
Населенный пункт - 634050, Томская область, г. Томск, пр. Ленина 30/2, пом. 159
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2302 от 2025.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Измерители сопротивления полупроводящих экранов кабельных изделий (ИС-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «НПО Редвилл»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96717-25 27.10.2030 |
Измерители сопротивления полупроводящих экранов кабельных изделий, ИС-1 Общество с ограниченной ответственностью «НПО Редвилл» (РОССИЯ 634050, Томская область, г. Томск, пр. Ленина 30/2, пом. 159) |
ОТ МП |
1 год |
Кто поверяет Измерители сопротивления полупроводящих экранов кабельных изделий (ИС-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 2 | 2 | 0 | 4 | 2 | 2 |
Стоимость поверки Измерители сопротивления полупроводящих экранов кабельных изделий (ИС-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение измерителя предназначено для обработки результатов измерения тока через полупроводящий экран, падения напряжения на нем и температуры окружающей среды с последующим пересчётом в единицы сопротивления.
ПО идентифицируется автоматически при включении измерителей посредством вывода на экран идентификационного наименования и номера версии ПО в соответствии с таблицей 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
1.01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
- |
В измерителях предусмотрена аппаратная защита ПО от непреднамеренных и преднамеренных изменений, реализованная изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения, записи и изменения микропрограммы. Для предотвращения несанкционированного вскрытия и доступа к микроконтроллеру изготовителем проводится опломбирование задней стенки корпуса измерителя. Доступ к сервисным функциям введения конструктивных параметров метражных устройств и поправки, выполняемых микроконтроллером, защищён сервисным паролем. Правом на внесение поправки и изменение параметров, защищённых паролем, обладают только предприятие-изготовитель ООО «НПО Редвилл» и специалист, осуществляющий поверку.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и металлографическим способом на маркировочную табличку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации в разделах 3.3 «Использование измерителей» и 3.4 «Графический интерфейс пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Росстандарта от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
ГОСТ 17492-72 «Кабели гибкие экранированные. Метод измерения электрического сопротивления экранов»;
ТУ 26.51.43-002-61228183-2024 «Измеритель сопротивления полупроводящих экранов кабельных изделий ИС-1. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «НПО Редвилл»
(ООО «НПО Редвилл»)
ИНН 7014052724
Юридический адрес: 634034, Томская область, г. Томск, ул. Усова, д. 15, кв. 34
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области»(ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17а
Принцип действия измерителей основан на измерении падения напряжения, формируемого внутренним источником напряжения постоянного тока, и вычислении значения электрического сопротивления по измеренным значениям падения напряжения и силы тока во встроенном микропроцессорном устройстве (контроллере).
Измерители представляет собой электронное устройство с внутренним источником постоянного напряжения значением от 0 до 300 В, токоограничивающим элементом, обеспечивающим ток через измеряемый объект значением (5±0,2) мА, вольтметром, миллиамперметром и сенсорной панелью оператора, предназначенной для ввода и обработки результатов измерения. Измерители комплектуются прокалывающим устройством, предназначенным для повреждения жилы кабеля для проведения измерений. Прокалывающее устройство представляет собой стальную иглу диаметром (2,5±0,1) мм и углом заточки (30±2).
Заводской номер измерителя наносится в паспорта на измерители печатным способом и на маркировочную табличку методом металлографии. Заводской номер прокалывающего устройства наносится в паспорта на измерители печатным способом и на ручку измерителя методом металлографии. Заводские номера представлены в виде цифрового обозначения в формате «ХХХХХ».
Конструкция измерителей обеспечивает ограничение доступа к внутренним элементам, влияющим на метрологические характеристики. Ограничение доступа к местам настройки осуществляется путем нанесения пломбы в виде наклейки на рёбра измерителя с захватом задней панели и боковой грани с двух сторон.
Общий вид измерителей с указанием мест нанесения маркировочной таблички и мест пломбировки от несанкционированного доступа приведен на рисунках 1-2. Общий вид прокалывающего устройства представлен на рисунке 3.
место
нанесения пломбы
место
установки маркировочной таблички

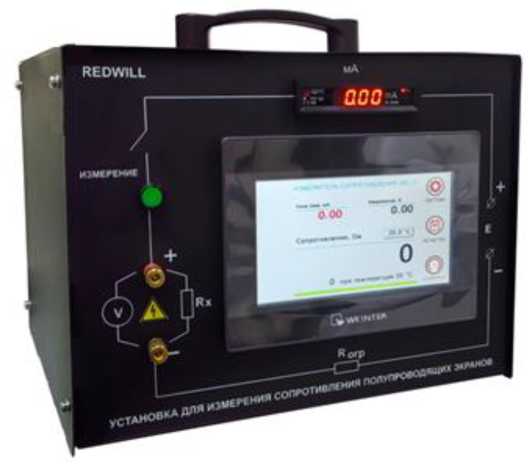

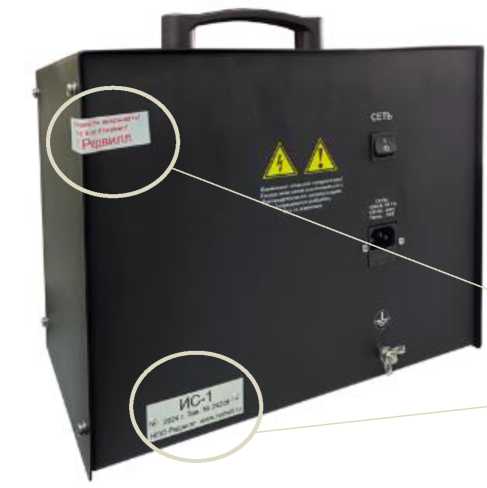

Рисунок 1 - Общий вид измерителей, места установки маркировочной таблички и пломбировки от несанкционированного доступа
5
нотр
.НОВИА ЦП!- lfiWEPEI-МД £=еЛРЗЪЕЛЕЕМД ПйП/ГРЖДЯЩИ! ЗИЛ А НОЙ
а) передняя панель

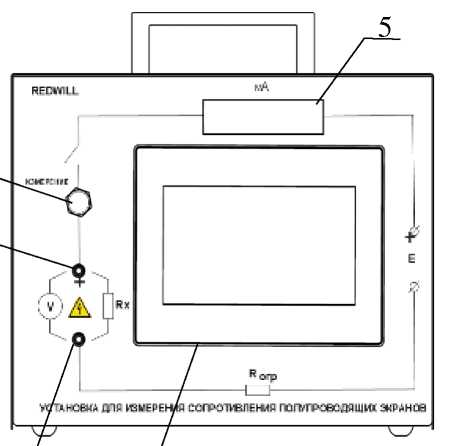

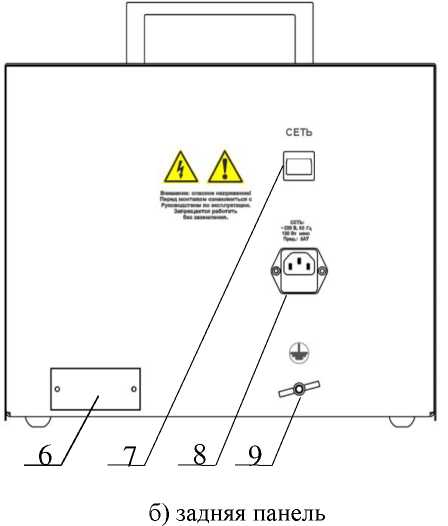

Рисунок 2 - Общий вид измерителей. Обозначения:
1 - кнопка запуска процесса измерения; 2 - положительная клемма для подключения объекта измерения; 3 - отрицательная клемма для подключения объекта измерения; 4 -дисплей; 5- миллиамперметр; 6 - маркировочная табличка; 7 - переключатель сетевого напряжения; 8 - разъем сетевого напряжения с предохранителем; 9 - клемма заземления.

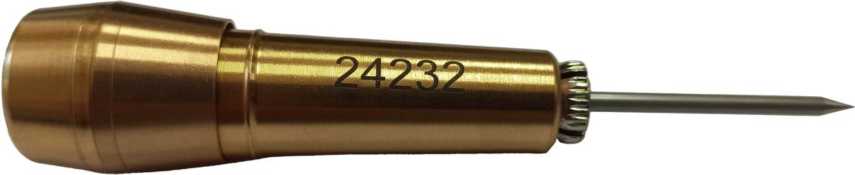

Рисунок 3 - Общий вид прокалывающего устройства
Таблица 4 - Комплект поставки измерителей
|
Наименование |
Количество |
|
Измеритель сопротивления полупроводящих экранов |
1 шт. |
|
Прокалывающее устройство |
1 шт. |
|
Кабель сетевого питания |
1 шт. |
|
Подсоединительные кабели с зажимами типа «крокодил» |
2 шт. |
|
ЗИП: плавкий предохранитель 2А |
1 шт. |
|
Измеритель сопротивления полупроводящих экранов кабельных изделий ИС-1. Руководство по эксплуатации |
1 экз. |
|
Измеритель сопротивления полупроводящих экранов кабельных изделий ИС-1. Паспорт |
1 экз. |
|
Измеритель сопротивления полупроводящих экранов кабельных изделий ИС-1. Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, Ом |
от 100 до 15 000 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
±10 |
|
Номинальный диаметр стальной иглы прокалывающего устройства, мм |
2,5 |
|
Пределы допускаемой абсолютной погрешности диаметра стальной иглы прокалывающего устройства, мм |
±0,1 |
|
Номинальный угол заточки стальной иглы прокалывающего устройства, ° |
30 |
|
Пределы допускаемой абсолютной погрешности угла заточки стальной иглы прокалывающего устройства, ° |
±2 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры измерителя, мм, не более - длина |
350 |
|
- высота |
350 |
|
- ширина |
300 |
|
Масса измерителя, кг, не более |
6 |
|
Габаритные размеры прокалывающего устройства, мм, не более - длина |
100 |
|
- диаметр ручки |
25 |
|
Масса прокалывающего устройства, г, не более |
35 |
|
Сила тока в измерительной цепи, мА |
от 4,8 до 5,2 |
|
Диапазон воспроизведения напряжения внутреннего источника напряжения постоянного тока, В |
от 0 до 300 |
|
Потребляемая мощность, Вт, не более |
25 |
|
Полная мощность, В^А, не более |
30 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
