Номер по Госреестру СИ: 96714-25
96714-25 Системы мониторинга
(МП-Е300/30.V1)
Назначение средства измерений:
Системы мониторинга Mn-E300/30.V1 (далее - системы Mn-E300/30.V1) предназначены для измерений текущих значений параметров работы компрессоров, нагнетателей, генераторов, электродвигателей, турбодетандеров (далее - машин вращения): частоты вращения ротора, линейного смещения ротора машины вращения в радиальных и осевом направлениях, температуры электромагнитов магнитного подвеса ротора машины вращения, вычисления параметров амплитуды виброперемещения ротора, сигнализации при превышении уставок.
Внешний вид.
Системы мониторинга
Рисунок № 1
Общие сведения
Дата публикации - 29.10.2025
Срок свидетельства -
Номер записи - 3e936af5-d785-5bde-aba2-8f62f27cdd2c
ID в реестре СИ - 1427200
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - AMVAJE ABI ELECTRONICS INDUSTRY, JSC
Страна - ИРАН, ИСЛАМСКАЯ РЕСПУБЛИКА
Населенный пункт - Teheran, No. 12, Fakouri St., Kaj South St.
Уведомление о начале осуществления предпринимательской деятельности -
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2302 от 2025.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Системы мониторинга (МП-Е300/30.V1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений AMVAJE ABI ELECTRONICS INDUSTRY, JSC
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96714-25 |
Системы мониторинга, МП-Е300/30.V1 AMVAJE ABI ELECTRONICS INDUSTRY, JSC (ИРАН, ИСЛАМСКАЯ РЕСПУБЛИКА Teheran, No. 12, Fakouri St., Kaj South St.) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Системы мониторинга (МП-Е300/30.V1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы мониторинга (МП-Е300/30.V1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) SuperWin обеспечивает реализацию функций системы Mn-E300/30.V1. Защита ПО SuperWin и измерительной информации от несанкционированного доступа обеспечивается разграничением прав доступа, ведением доступного только для чтения журнала событий, также применена механическая защита аппаратных средств для исключения физического доступа к носителям программного обеспечения - двери шкафа имеют замок.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SuperWin |
|
Номер версии (идентификационный номер ПО) |
5.2 |
|
Цифровой идентификатор ПО |
D30B05ED |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общее описание системы» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 01 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
Правообладатель
Общество с ограниченной ответственностью «ТриниТЭК»
(ООО «ТриниТЭК»)
ИНН 5032343112
Юридический, адрес: 143001, Московская Область, Г.О. Одинцовский, Г. Одинцово, ул. Сколковская, д.3В, кв.543
Телефон (факс): +7 925 798 8834, +7 916 019 0204
Web-сайт: trinitek.ru
Е-mail: ilya.zelensky @ trinitek.ru
Изготовитель
AMVAJE ABI ELECTRONICS INDUSTRY, JSC, Иран (Исламская Республика) Адрес: Teheran, No. 12, Fakouri St., Kaj South St., Исламская Республика Иран Телефон (факс): +98 (21) 8896 6584, +98 (21) 8898 7716
Web-сайт: www.amvaje-abi.com
Е-mail: info@amvaje-abi.ir
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, Нижегородская область, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (факс): 8- 800-200-22-14
Web-сайт: http://www.nncsm.ru
Е-mail: mail@nncsm.ru
Правообладатель
, разработкаООО кТРИНИТЗК»
России, Моснпкаам □бпастт,, ropq/i 0ди>.1о<1п ОГРН 122ЩИМТЗД21
производство AMVAJE ABI ELECTRON
Программное обеспечение Программное обеспечение (далее - ПО) SuperWin обеспечивает реализацию функций системы Mn-E300/30.V1. Защита ПО SuperWin и измерительной информации от несанкционированного доступа обеспечивается разграничением прав доступа, ведением доступного только для чтения журнала событий, также применена механическая защита аппаратных средств для исключения физического доступа к носителям программного обеспечения - двери шкафа имеют замок.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SuperWin |
|
Номер версии (идентификационный номер ПО) |
5.2 |
|
Цифровой идентификатор ПО |
D30B05ED |
Метрологические и технические характеристики Метрологические и основные технические характеристики систем мониторинга Mn-E300/30.V1 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазоны измерений частоты вращения ротора, об/мин |
от 1200 до 6000 включ., св. 6000 до 14000 включ., св.14000 до 40000 |
|
Пределы допускаемой приведенной погрешности измерительных каналов частоты вращения, % (в диапазонах измерений, об/мин): от 1200 до 6000 включ. св. 6000 до 14000 включ. св.14000 до 40000 |
±1 ±0,8 ±0,5 |
|
Диапазон измерений температуры, °С |
от -40 до +200 |
|
Пределы допускаемой абсолютной погрешности измерительных каналов температуры, °С |
±10 |
|
Продолжение таблицы 2 | |
|
1 |
2 |
Диапазон измерений линейного смещения ротора, мкм:
|
от -400 до +400 от -833 до +833 |
|
Пределы допускаемой основной приведенной погрешности измерительных каналов линейного смещения ротора, % |
±10 |
|
Пределы допускаемой дополнительной приведенной погрешности измерительных каналов линейного смещения ротора, обусловленной изменением температуры окружающей среды, на каждый ±1 °С от нормальной (22±4) °С, % |
±0,05 |
Коэффициенты преобразования измерительных каналов смещения ротора, номинальные значения, мВ/мкм:
|
25 12 |
|
Пределы допускаемой относительной погрешности коэффициентов преобразования измерительных каналов системы, % |
±10 |
|
Примечание - при указании пределов приведенной величиной является верхняя граница диапазона измерений |
погрешности, нормирующей |
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Количество измерительных каналов частоты вращения ротора |
1 |
|
Количество измерительных каналов смещения ротора |
5 |
|
Количество измерительных каналов температуры |
4 |
Диапазон индикации амплитуды виброперемещения ротора, мкм:
|
от 0 до 400 от 0 до 833 |
Рабочие условия эксплуатации:
|
от +5 до +40 от -30 до +140 70 90 от 84,0 до 106,7 |
|
Габаритные размеры шкафа управления (высотахширинахглубина), мм, не более |
2200x1620x850 |
|
Масса шкафа управления, кг, не более |
850 |
|
Параметры электропитания |
напряжение переменного тока частотой (50±1) Гц, 400 +10% -15% В |
|
Потребляемая мощность, В^А, не более |
6000 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
25 |
|
Примечание - средний срок службы назначен при условии проведения обязательного планового техобслуживания с заменой отдельных элементов с циклом не более 12 лет | |
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование и обозначение изделия |
Количество, шт./экз. |
|
Система мониторинга МП-E300/30.V1 |
1 |
|
Ноутбук с ПО |
1* |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Примечание: «*» - по согласованию с заказчиком | |
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 01 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
Общество с ограниченной ответственностью «ТриниТЭК»
(ООО «ТриниТЭК»)
ИНН 5032343112
Юридический, адрес: 143001, Московская Область, Г.О. Одинцовский, Г. Одинцово, ул. Сколковская, д.3В, кв.543
Телефон (факс): +7 925 798 8834, +7 916 019 0204
Web-сайт: trinitek.ru
Е-mail: ilya.zelensky @ trinitek.ru
Системы мониторинга Mn-E300/30.V1 состоят из датчиков, установленных на машине вращения и электронного шкафа управления E300/30.V1 (далее - шкаф E300, шкаф управления), на входы которого поступают аналоговые сигналы от датчиков. В составе системы работают 5 каналов измерений линейного смещения ротора (по две координаты в радиальных направлениях в каждой из радиальных опор и одна координата в осевом направлении осевой опоры), 4 канала измерений температуры на корпусах электромагнитов и канал измерений частоты вращения ротора.
Измерительный канал (далее - ИК) линейного смещения ротора имеет следующий принцип действия: при отклонении ротора от центрального положения индуктивными датчиками положения ротора по каждой из 5 осей формируются аналоговые сигналы частотой 20 кГц, которые поступают на соответствующие входы шкафа E300. Аналоговые сигналы линейного смещения преобразуются в цифровую форму и обрабатываются контроллером шкафа E300.
Величина амплитуды виброперемещения ротора вычисляется посредством математической обработки цифрового сигнала линейного смещения, при котором производится спектральное преобразование Фурье с выделением амплитудного значения первой гармоники, соответствующей частоте вращения ротора, и затем индицируется на цифровом дисплее шкафа.
ИК температуры электромагнитов имеет следующий принцип действия: при измерении температуры корпусов электромагнитов происходит изменение сопротивлений, установленных на них датчиков Pt 100 (элементы чувствительные из платины технические ЧЭПТ, производства ЗАО «ТЕРМИКО», Госреестр № 46154-10). Сигналы с датчиков поступают на соответствующие входы шкафа E300, где происходит их аналого-цифровое преобразование. Далее, с помощью нормирующих усилителей, расположенных в шкафу E300, сигналы от термометров сопротивления преобразуются в унифицированные токовые сигналы 4-20 мА с последующим выводом на сигнальные разъемы шкафа.
ИК частоты вращения ротора имеет следующий принцип действия: индуктивный датчик оборотов вала устанавливается в непосредственной близости от контролируемого участка ротора и при прохождении мимо него метки ротора генерирует импульс, поступающий на импульсный вход шкафа E300.
На цифровой дисплей системы, расположенный на передней панели шкафа управления, выведены текущие значения измеренных параметров: линейного смещения ротора по пяти координатам; температуры электромагнитов радиального и радиально-осевого подшипников машины вращения; частоты вращения ротора.
Также, измеренные параметры передаются на выходные интерфейсы шкафа E300: RS232/RS485 по протоколу Modbus; на сигнальные интерфейсы в виде аналоговых сигналов от 4 до 20 мА; на выходные коаксиальные разъемы «BNC» в виде аналоговых сигналов напряжения от минус 10 до плюс 10 В, при этом величина коэффициента Кв\с составляет 7,87 мВ/мкм.
Общий вид системы МП-Е30(')/30.У1 с указанием места нанесения заводского номера представлен на рисунках 1 и 2.
К данному типу средств измерений относятся системы МП-Е30(')/30.У1 с заводскими номерами 001, 002, 003, 004, 005.
Заводские номера, однозначно идентифицирующие системы МП-Е300/30.У1, в виде цифрового обозначения, состоящего из 3 арабских цифр, наносятся типографским способом на маркировочную табличку на передней правой дверце шкафа системы. Дополнительно заводской номер указывается в паспорте.
Пломбирование систем при поверке не предусмотрено. Защита от несанкционированного доступа осуществляется с помощью замков передних дверок шкафа. Нанесение знака поверки на средство измерений не предусмотрено.

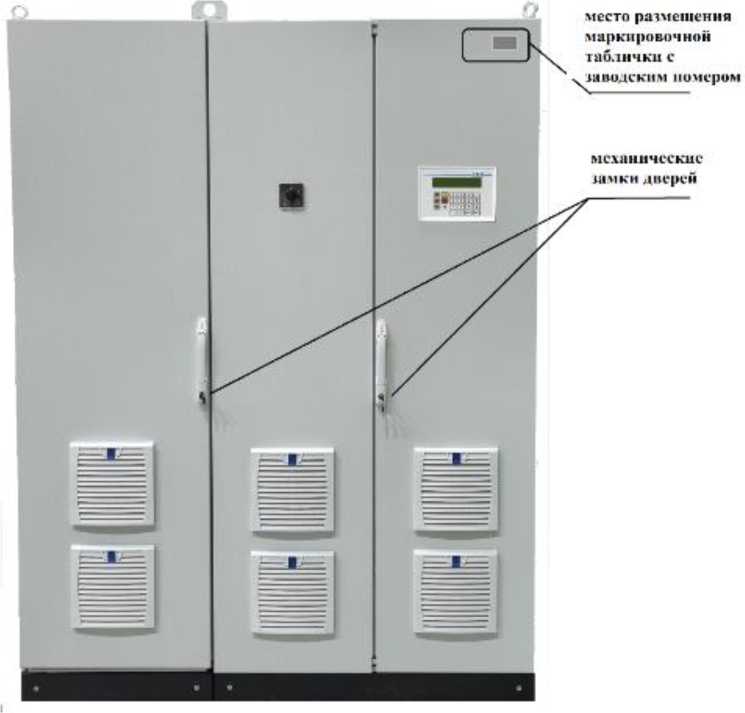

Рисунок 1 - Общий вид шкафа E300
|

Правообладатель, разработка ООО кТРИНИТЗК» России, Моснпкаам □бпастт,, ropq/i 0ди>.1о<1п ОГРН 122ЩИМТЗД21 производство AMVAJE ABI ELECTRON |
HCS INDUSTRY, JSC IT |
|
Проект |
Амурский ПК К (97541 |
|
Тип |
Сиоема мониторинга МП-E3OO/3O.V1 |
|
Зав. номер |
001 |
|
Наименование шкафа Шкаф управления МП, мпдель F 300/30 (Версия V1) | |
|
Дата изготовления |
ваша |
Рисунок 2 - Общий вид маркировочной таблички
Метрологические и основные технические характеристики систем мониторинга Mn-E300/30.V1 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазоны измерений частоты вращения ротора, об/мин |
от 1200 до 6000 включ., св. 6000 до 14000 включ., св.14000 до 40000 |
|
Пределы допускаемой приведенной погрешности измерительных каналов частоты вращения, % (в диапазонах измерений, об/мин): от 1200 до 6000 включ. св. 6000 до 14000 включ. св.14000 до 40000 |
±1 ±0,8 ±0,5 |
|
Диапазон измерений температуры, °С |
от -40 до +200 |
|
Пределы допускаемой абсолютной погрешности измерительных каналов температуры, °С |
±10 |
|
Продолжение таблицы 2 | |
|
1 |
2 |
|
Диапазон измерений линейного смещения ротора, мкм:
|
от -400 до +400 от -833 до +833 |
|
Пределы допускаемой основной приведенной погрешности измерительных каналов линейного смещения ротора, % |
±10 |
|
Пределы допускаемой дополнительной приведенной погрешности измерительных каналов линейного смещения ротора, обусловленной изменением температуры окружающей среды, на каждый ±1 °С от нормальной (22±4) °С, % |
±0,05 |
|
Коэффициенты преобразования измерительных каналов смещения ротора, номинальные значения, мВ/мкм:
|
25 12 |
|
Пределы допускаемой относительной погрешности коэффициентов преобразования измерительных каналов системы, % |
±10 |
|
Примечание - при указании пределов приведенной величиной является верхняя граница диапазона измерений |
погрешности, нормирующей |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Количество измерительных каналов частоты вращения ротора |
1 |
|
Количество измерительных каналов смещения ротора |
5 |
|
Количество измерительных каналов температуры |
4 |
|
Диапазон индикации амплитуды виброперемещения ротора, мкм:
|
от 0 до 400 от 0 до 833 |
|
Рабочие условия эксплуатации:
|
от +5 до +40 от -30 до +140 70 90 от 84,0 до 106,7 |
|
Габаритные размеры шкафа управления (высотахширинахглубина), мм, не более |
2200x1620x850 |
|
Масса шкафа управления, кг, не более |
850 |
|
Параметры электропитания |
напряжение переменного тока частотой (50±1) Гц, 400 +10% -15% В |
|
Потребляемая мощность, В^А, не более |
6000 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
25 |
|
Примечание - средний срок службы назначен при условии проведения обязательного планового техобслуживания с заменой отдельных элементов с циклом не более 12 лет | |
