Номер по Госреестру СИ: 96760-25
96760-25 Системы контроля изоляции
(СКИ-01)
Назначение средства измерений:
Системы контроля изоляции СКИ-01 (далее - СКИ) предназначены для определения полного сопротивления изоляции и сопротивлений изоляции полюсов сети и измерений (вычисления) сопротивлений изоляции присоединений.
Внешний вид.
Системы контроля изоляции
Рисунок № 1
Внешний вид.
Системы контроля изоляции
Рисунок № 2
Внешний вид.
Системы контроля изоляции
Рисунок № 3
Внешний вид.
Системы контроля изоляции
Рисунок № 4
Общие сведения
Дата публикации - 01.11.2025
Срок свидетельства - 29.10.2030
Номер записи - 0178e3c6-240b-6c91-3485-343556062dc9
ID в реестре СИ - 1427224
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество «Завод «Инвертор»
Страна - РОССИЯ
Населенный пункт - 460961, Оренбургская область, г. Оренбург, проезд Автоматики, д.8
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2327 от 2025.10.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Системы контроля изоляции (СКИ-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Завод «Инвертор»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96760-25 29.10.2030 |
Системы контроля изоляции, СКИ-01 Акционерное общество «Завод «Инвертор» (РОССИЯ 460961, Оренбургская область, г. Оренбург, проезд Автоматики, д.8) |
ОТ МП |
8 лет |
Кто поверяет Системы контроля изоляции (СКИ-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы контроля изоляции (СКИ-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СКИ и ДДТЦИ является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики СКИ нормированы с учетом ПО.
Уровень защиты ПО устройства «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО СКИ-01 |
SKI BKU.hex |
|
Номер версии (идентификационный номер ПО) СКИ-01, не ниже |
v110 |
|
Идентификационное наименование ПО ДДТЦИ |
SKI DDTCI.hex |
|
Номер версии (идентификационный номер ПО) ДДТЦИ, не ниже |
v111 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на лицевую панель БКУ в месте, указанном на рисунке 1, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте 1.1.4 «Устройство и работа» руководства по эксплуатации ТРПМ.411218.006 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Система контроля изоляции СКИ-01-ХХ-ХХ. Технические условия.
ТРПМ.411218.006 ТУ.
ПравообладательАкционерное общество «Завод «Инвертор»
(АО «Завод «Инвертор»)
ИНН 5609003039
Юридический адрес: 460961, Оренбургская область, г. Оренбург, проезд Автоматики, д.8 Телефон: 8 (3532) 48-24-48
E-mail: info@sbp-invertor.ru
Web-сайт: www.sbp-invertor.ru
Изготовитель
Акционерное общество «Завод «Инвертор»(АО «Завод «Инвертор»)
ИНН 5609003039
Адрес: 460961, Оренбургская область, г. Оренбург, проезд Автоматики, д.8 Телефон: 8 (3532) 48-24-48
E-mail: info@sbp-invertor.ru
Web-сайт: www.sbp-invertor.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
Акционерное общество «Завод «Инвертор»(АО «Завод «Инвертор»)
ИНН 5609003039
Юридический адрес: 460961, Оренбургская область, г. Оренбург, проезд Автоматики, д.8 Телефон: 8 (3532) 48-24-48
E-mail: info@sbp-invertor.ru
Web-сайт: www.sbp-invertor.ru
СКИ состоят из блока контроля и управления (далее - БКУ), выполненного в металлическом корпусе черного цвета, блока индикации (далее - БИ), представляющего собой сенсорный панельный контроллер или ПК, и комплекта датчиков дифференциального тока цифровых (далее - ДДТЦИ). БИ поставляется опционально и может представлять собой любое устройство вывода информации (сенсорный панельный контроллер или ПК). БКУ является основным блоком СКИ, выполняющим функцию контроля напряжения и сопротивления изоляции основной сети, сбора и обработки информации ДДТЦИ, подключению к ПК верхнего уровня. На лицевой панели БКУ расположены световые индикаторы (светодиоды) для отображения режимов работы, результатов контроля сопротивления изоляции основной сети и присоединений, аварийных сигналов.. На боковых и нижней панелях БКУ расположены разъемы для подключения питания, измерений напряжения контролируемой сети, цифровые интерфейсы RS-485, CAN. Питание СКИ осуществляется от контролируемой сети постоянного тока.
СКИ предназначены для контроля изоляции каждого полюса относительно «земли» сети постоянного тока в целом, определения фидера с поврежденной изоляцией без отключения потребителей от сети.
Принцип действия СКИ основан на измерении напряжения постоянного тока и силы постоянного тока, протекающего через БКУ и ДДТЦИ, с последущим вычислением сопротивлений изоляции каждого полюса сети оперативного постоянного тока относительно «земли» и изоляции присоединений. Для измерения сопротивлении изоляции на присоединениях используется информация с ДДТЦИ, которая передается в цифровом виде (RS-485 Modbus RTU) по электрической сети передачи данных непосредственно в БКУ для обработки с последующей передачей информации к ПК верхнего уровня.
К данному типу средства измерений относятся СКИ, изготавливаемые в модификации СКИ-01-200-УХЛ4, где СКИ - система контроля изоляции, 01 - обозначение модификации, 200 - напряжение полюсов, УХЛ4 - вид климатического исполнения и категории размещения по ГОСТ 15150. В состав СКИ входят ДДТЦИ-02-90, ДДТЦИ-02-40 и ДДТЦИ-02-20.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид СКИ представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на лицевую панель БКУ в месте, указанном на рисунке 2. Заводские номера ДДТЦИ в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на лицевую панель ДДТЦИ в месте, указанном на рисунке 3.
Место нанесения заводского номера СКИ представлено на рисунке 2. Место нанесения заводского номера ДДТЦИ представлено на рисунке 3. Место пломбирования от несанкционированного доступа представлено на рисунке 4.
Место нанесения знака утверждения типа

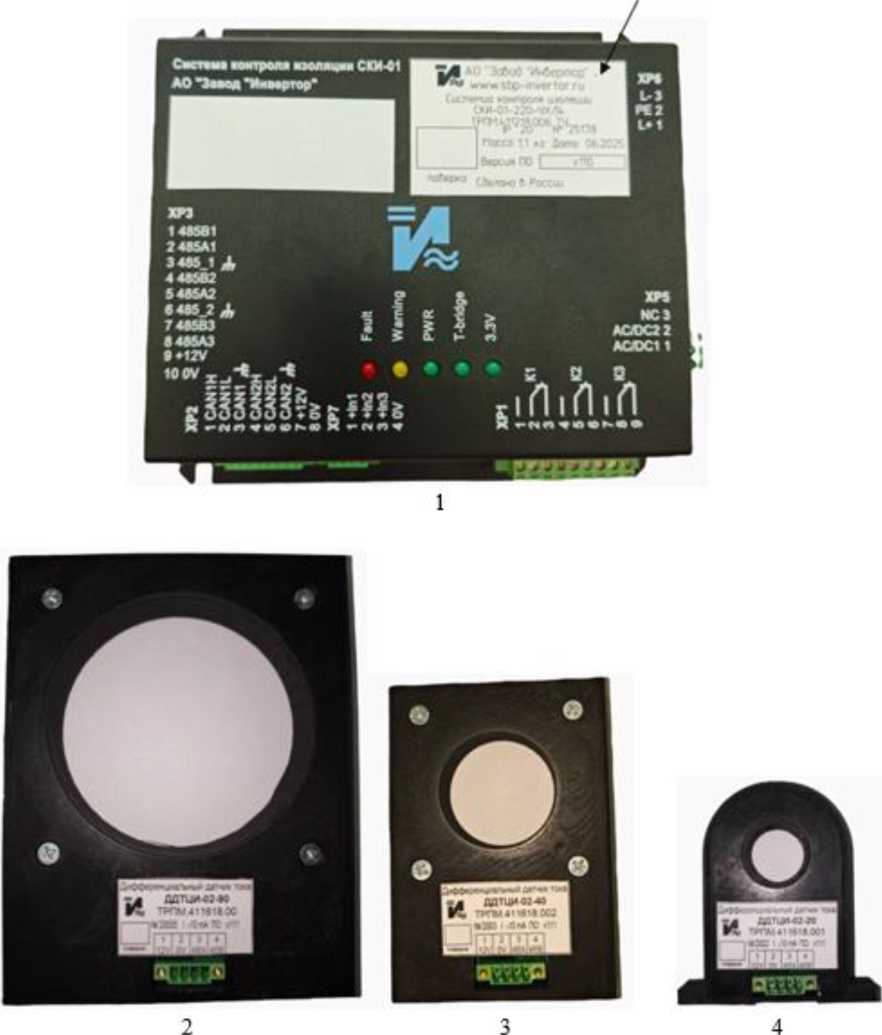

Рисунок 1 - Общий вид СКИ,
где 1 - БКУ, 2 - ДДТЦИ-02-90, 3 - ДДТЦИ-02-40, 4 - ДДТЦИ-02-20
Место нанесения заводского номера

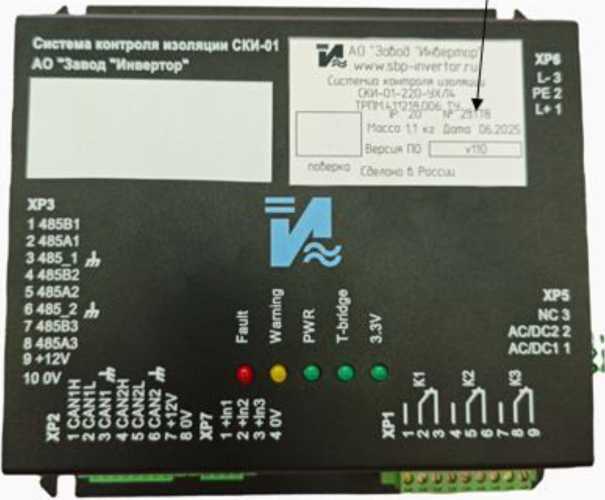

Рисунок 2 - Место нанесения заводского номера СКИ
ДДГЦИ 02-40
РИМ 411010 ОС
ДДЩ/-С2-»:
Место нанесения заводского номера

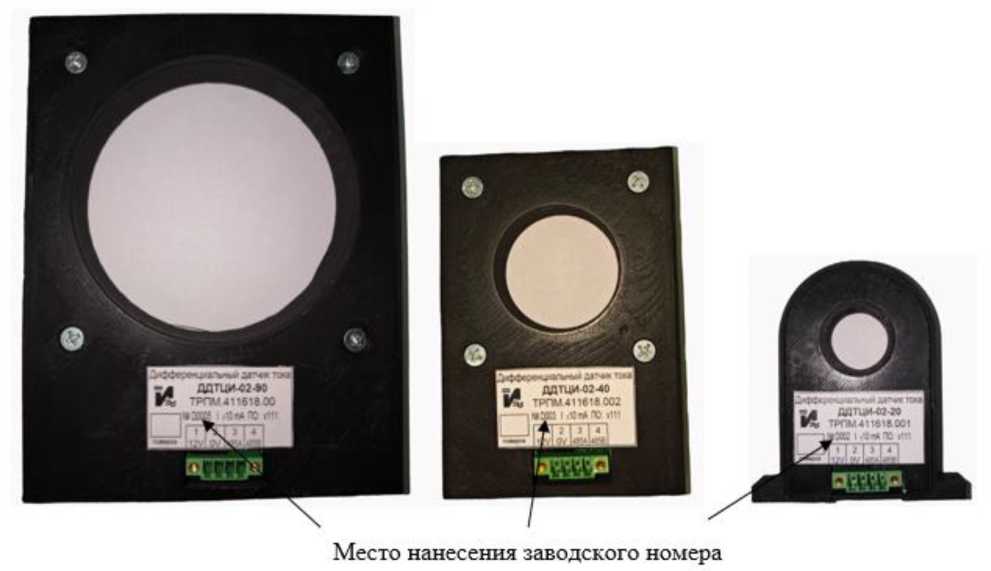

Рисунок 3 - Место нанесения заводского номера ДДТЦИ

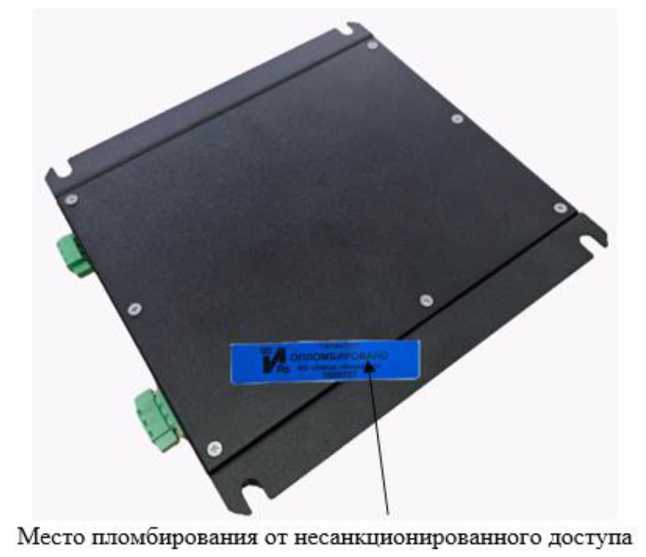

Рисунок 4 - Место пломбирования от несанкционированного доступа
Таблица 5 -
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Система контроля изоляции СКИ-01 в составе: - блока контроля и управления |
1 | |
|
- датчик дифференциального тока цифровой |
ДДТЦИ-02-20 |
1* |
|
- датчик дифференциального тока цифровой |
ДДТЦИ-02-40 |
1* |
|
- датчик дифференциального тока цифровой |
ДДТЦИ-02-90 |
1* |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
ТРПМ.411218.006-01 РЭ |
1 |
|
Примечание: * количество определяется исходя из заказа | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемого полного сопротивления изоляции и сопротивлений изоляции полюсов сети, кОм |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности определения полного сопротивления изоляции и сопротивлений изоляции полюсов сети, %
|
±5 ±10 не нормируется |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений (вычисления) сопротивлений изоляции присоединений, кОм |
от 10 до 150 |
|
Пределы допускаемой относительной погрешности измерений полного сопротивления изоляции присоединений, %
|
±10 ±20 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон напряжения питания и контролируемой сети постоянного тока, В |
от 85 до 260 |
|
Габаритные размеры(длинахширинахвысота), мм, не более: - БКУ |
193х192х50 |
|
- ДДТЦИ-02-90 |
155x121x23 |
|
- ДДТЦИ-02-40 |
115х80х23 |
|
- ДДТЦИ-02-20 |
85x75x18 |
|
Масса, кг, не более: - БКУ |
1,1 |
|
- ДДТЦИ-02-90 |
0,25 |
|
- ДДТЦИ-02-40 |
0,15 |
|
- ДДТЦИ-02-20 |
0,1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +1 до +40 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
130000 |
