Сведения о средстве измерений: 96751-25 Контроллеры логические программируемые

Номер по Госреестру СИ: 96751-25
96751-25 Контроллеры логические программируемые
(R-Logic Стандарт)

Назначение средства измерений:
Контроллеры логические программируемые R-Logic Стандарт (далее - контроллеры) предназначены для измерений выходных аналоговых сигналов от датчиков в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также приема и обработки дискретных сигналов, воспроизведения сигналов силы и напряжения постоянного тока, и на основе полученных данных формирования сигналов автоматизированного контроля и управления в реальном масштабе времени сложными технологическими процессами и объектами для построения управляющих и информационных систем автоматизации технологических процессов различного уровня сложности, включающих в себя системы блокировок и противоаварийной защиты.

сертификация программного обеспечения
Внешний вид. Контроллеры логические программируемые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры логические программируемые
Рисунок № 1
Внешний вид. Контроллеры логические программируемые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры логические программируемые
Рисунок № 2
Внешний вид. Контроллеры логические программируемые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Контроллеры логические программируемые
Рисунок № 3
Внешний вид. Контроллеры логические программируемые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Контроллеры логические программируемые
Рисунок № 4

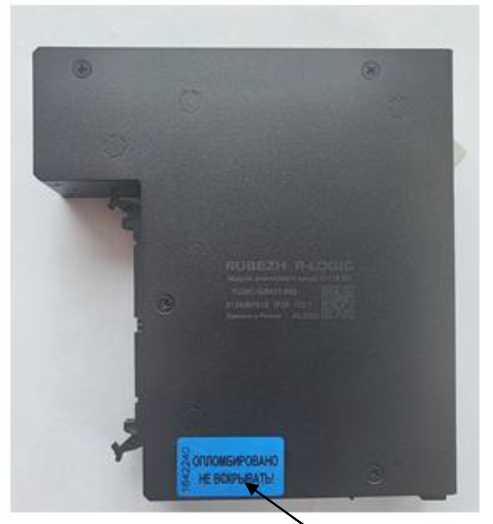

Внешний вид. Контроллеры логические программируемые, http://oei-analitika.ru рисунок № 5
Внешний вид.
Контроллеры логические программируемые
Рисунок № 5

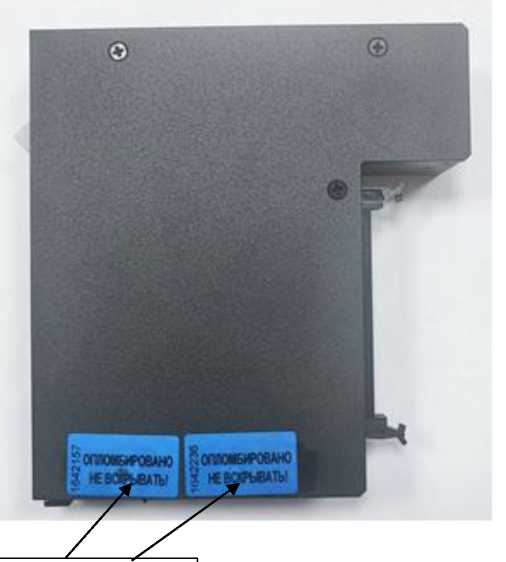

Внешний вид. Контроллеры логические программируемые, http://oei-analitika.ru рисунок № 6
Внешний вид.
Контроллеры логические программируемые
Рисунок № 6
Внешний вид. Контроллеры логические программируемые, http://oei-analitika.ru рисунок № 7
Внешний вид.
Контроллеры логические программируемые
Рисунок № 7

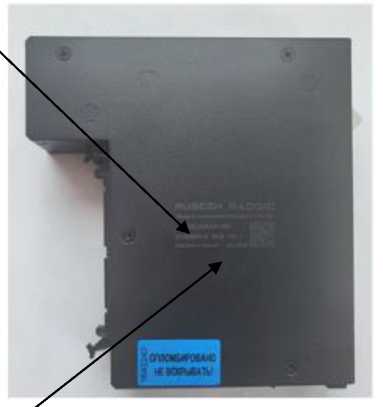

Внешний вид. Контроллеры логические программируемые, http://oei-analitika.ru рисунок № 8
Внешний вид.
Контроллеры логические программируемые
Рисунок № 8

Общие сведения

Дата публикации - 06.03.2026
Срок свидетельства - 29.10.2030
Номер записи - f80e329f-1439-0288-183c-18dd40eccd7c
ID в реестре СИ - 1427233
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «РУБЕЖ»
Страна - РОССИЯ
Населенный пункт - 410056, Саратовская обл, г. Саратов, ул. Ульяновская, дом 25
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.

Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Контроллеры логические программируемые (R-Logic Стандарт)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «РУБЕЖ»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96751-25
29.10.2030
Контроллеры логические программируемые, R-Logic Стандарт
Общество с ограниченной ответственностью «РУБЕЖ» (РОССИЯ 410056, Саратовская обл, г. Саратов, ул. Ульяновская, дом 25)
ОТ
4 года

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Контроллеры логические программируемые (R-Logic Стандарт)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Контроллеры логические программируемые (R-Logic Стандарт)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) контроллеров состоит из встроенного ПО. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти (Flash).

Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное ПО содержащих метрологическую часть модулей является метрологически значимым и записывается изготовителем на этапе производства.

Для считывания данных и установки режимов работы может использоваться внешнее ПО, взаимодействующее с контроллерами по открытым протоколам информационного обмена. Внешнее ПО не является частью ПО контроллера и не является метрологическим значимым.

Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО контроллеров приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные

Значение для модуля

AI-116,

AI-116MK,

AI-116E, AI-116EMK

AI-208,

AI-208MK,

AI-208E,

AI-208EMK

AI-416,

AI-416MK,

AI-416HA,

AI-416HAM K

AO-108,

AO-108MK, AO-108E, AO-108EM

K

AO-408,

AO-408MK,

АО-408НА,

АО-408НА

MK

Идентификационное наименование ПО

ТШВГ.305659 .183 ПО

ТШВГ.305659 .199 ПО

ТШВГ.305659 .214 ПО

ТШВГ.305659 .198 ПО

ТШВГ.305659 .215 ПО

Номер версии (идентификационн ый номер ПО)

1

3

1

3

1

Цифровой идентификатор ПО

0x50283DC3

0xC066237E

0xC813CB70

0X1EDF4203

0xF0CB09A0


Знак утверждения типа

Знак утверждения типа

наносится на наклейку контроллеров и на каждый модуль содержащий метрологическую часть из состава контроллера любым технологическим способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа контроллера» документа ТШВГ.421457.001 РЭ «Контроллер логический программируемый R-Logic Стандарт. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Т10-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТШВГ.421457.001 ТУ «Контроллеры логические программируемые R-Logic Стандарт. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «РУБЕЖ»

(ООО «РУБЕЖ»)

Адрес юридического лица: 410056, Саратовская обл, г. Саратов, ул. Ульяновская, дом 25 ИНН 6454052297

Изготовитель


Общество с ограниченной ответственностью «РУБЕЖ»
(ООО «РУБЕЖ»)
Адрес: 410056, Саратовская обл, г. Саратов, ул. Ульяновская, дом 25
ИНН 6454052297

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)

Правообладатель


Общество с ограниченной ответственностью «РУБЕЖ»
(ООО «РУБЕЖ»)
Адрес юридического лица: 410056, Саратовская обл, г. Саратов, ул. Ульяновская, дом 25 ИНН 6454052297

Контроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации модулей. В состав контроллера входят модули ввода и вывода аналоговых и дискретных сигналов, модули коммуникации и модули центрального процессора. Модули контроллера размещаются на шасси, содержащем системную шину по которой производится информационное взаимодействие модулей.

Модули ввода аналоговых сигналов производят преобразование входных аналоговых электрических сигналов посредством аналогово-цифрового преобразования (далее - АЦП) в цифровой код, затем микроконтроллер модуля обрабатывают полученное значение вычисляя значение измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины. Вычисленное значение передается по интерфейсу системной шины на модуль центрального процессора.

Модули вывода аналоговых сигналов получают от модуля центрального процессора через интерфейс системной шины значение сигнала физической величины. Микроконтроллер модуля в соответствии с характеристикой преобразователя преобразует это значение в цифровой код, который посредством цифроаналогового преобразования (далее - ЦАП) преобразуется в электрический сигнал воспроизводимой величины с целью выдачи управляющего воздействия или для передачи информационных и управляющих сигналов контроллеров.

Модули контроллера имеют два вида исполнения - в пластмассовых корпусах и металлических корпусах.

Конструктивно контроллеры представляют собой шасси (или набор шасси) с установленными в нем модулями. В состав одного контроллера может входить до 10 шасси и до 128 модулей расширения. Шасси соединяются между собой с помощью коммуникационных процессоров с применением интерфейса R-Bus.

Для идентификации модулей в документах используется их условное обозначение. Метрологические характеристики контроллеров соответствуют метрологическим характеристикам модулей, входящих в его состав. Перечень модулей, содержащих метрологическую часть, с их условными обозначениями и количеством измерительных каналов приведен в таблице 1.

Таблица 1 - Условные обозначения модулей ввода-вывода

Наименование устройства

Количес тво каналов

Условное обозначение

Обозначение устройства

Код для

заказа

Модуль аналогового ввода AI-116

16

AI-116

ТШВГ.426431.001

51

Модуль аналогового ввода AI-116MK

16

AI-116MK

ТШВГ.426431.005

91

Модуль аналогового ввода AI-116Е

16

AI-116E

ТШВГ.426431.001-01

41

Модуль аналогового ввода AI-116EMK

16

AI-116EMK

ТШВГ.426431.005-01

42

Модуль аналогового ввода AI-208

8

AI-208

ТШВГ.426432.001

52

Модуль аналогового ввода AI-208MK

8

AI-208MK

ТШВГ.426432.003

92

Модуль аналогового ввода AI-208E

8

AI-208E

ТШВГ.426432.001-01

44

Модуль аналогового ввода AI-208EMK

8

AI-208EMK

ТШВГ.426432.003-01

45

Модуль аналогового ввода AI-416

16

AI-416

ТШВГ.426431.003

54

Модуль аналогового ввода AI-416MK

16

AI-416MK

ТШВГ.426431.007

94

Модуль аналогового ввода AI-416HA

16

AI-416HA

ТШВГ.426431.003-01

46

Модуль аналогового ввода AI-416HAMK

16

AI-416HAMK

ТШВГ.426431.007-01

47

Модуль аналогового вывода AO-108

8

AO-108

ТШВГ.426435.001

55

Модуль аналогового вывода AO-108MK

8

AO-108MK

ТШВГ.426435.004

95

Модуль аналогового вывода AO-108E

8

AO-108E

ТШВГ.426435.001-01

48

Модуль аналогового вывода AO-108EMK

8

AO-108EMK

ТШВГ.426435.004-01

49

Модуль аналогового вывода AO-408

8

AO-408

ТШВГ.426435.002

56

Модуль аналогового вывода AO-408MK

8

AO-408MK

ТШВГ.426435.005

96

Модуль аналогового вывода AO-408HA

8

AO-408HA

ТШВГ.426435.002-01

50

Модуль аналогового вывода AO-408HAMK

8

AO-408HAMK

ТШВГ.426435.005-01

53

Заводской номер модулей ввода-вывода в виде цифрового кода наносится на маркировочную наклейку методом термотрансферной печати или непосредственно на корпус методом лазерной печати.

Заводской номер контроллера в виде цифрового кода наносится на маркировочную наклейку методом термотрансферной печати и размещается на крайнем левом модуле из состава контроллера и вписывается в его паспорт.

Структура условного обозначения модификаций контроллеров:

RL-А/В-А/В-...-А/В

А - двузначный номер установочной позиции составных частей в контроллере;

В - двузначный код для заказа составных частей.

Примечание - Для модулей содержащих метрологическую часть код заказа «В» принимает значения, указанные в таблице 1.

Общий вид контроллеров представлен на рисунках 1-2. Общий вид модулей с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 3. Место нанесения заводских номеров и знака утверждения типа указаны на рисунке 4. Способ ограничения доступа к местам настройки (регулировки) - пломбирование корпуса каждого модуля. Нанесение знака поверки на контроллеры не предусмотрено.

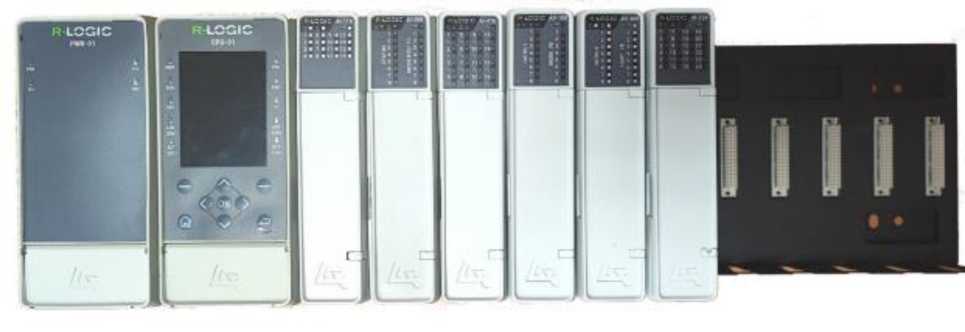

Внешний вид. Контроллеры логические программируемые (R-Logic Стандарт), http://oei-analitika.ru

Рисунок 1 - Общий вид контроллера R-Logic Стандарт. Исполнение модулей

в пластмассовых корпусах

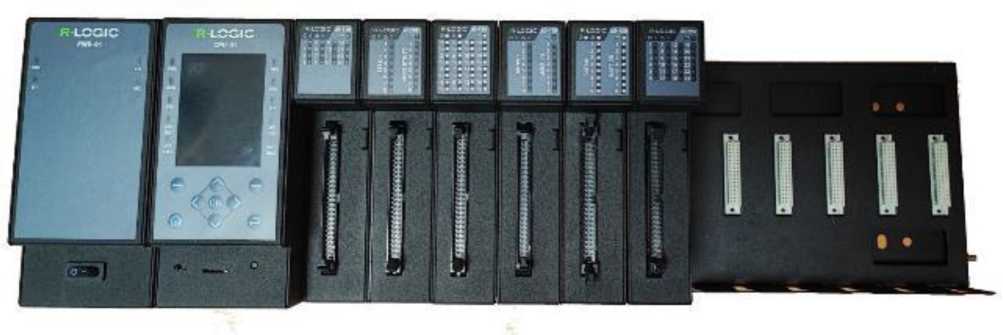

Внешний вид. Контроллеры логические программируемые (R-Logic Стандарт), http://oei-analitika.ru

в металлических корпусах

Рисунок 2 - Общий вид контроллера R-Logic Стандарт. Стандарт. Исполнение модулей

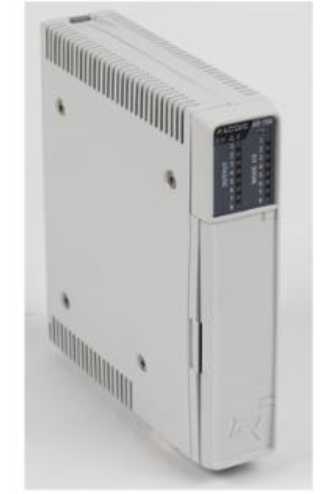

Внешний вид. Контроллеры логические программируемые (R-Logic Стандарт), http://oei-analitika.ru
Внешний вид. Контроллеры логические программируемые (R-Logic Стандарт), http://oei-analitika.ru

а) модули в пластмассовом корпусе

Внешний вид. Контроллеры логические программируемые (R-Logic Стандарт), http://oei-analitika.ru
Внешний вид. Контроллеры логические программируемые (R-Logic Стандарт), http://oei-analitika.ru

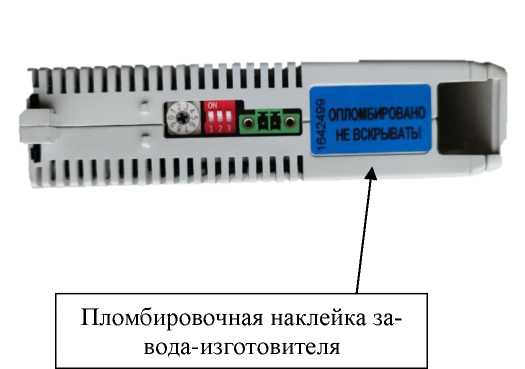

Пломбировочная наклейка завода-изготовителя б) модули в металлическом корпусе

Рисунок 3 - Общий вид модулей с указанием места ограничения доступа к местам настройки (регулировки)

Место нанесения заводского номера модуля

Внешний вид. Контроллеры логические программируемые (R-Logic Стандарт), http://oei-analitika.ru

Место нанесения знака

утверждения типа

Место нанесения заводского номера контроллера

Рисунок 4 - Места нанесения место нанесения заводских номеров и знака утверждения типа

R-Logic Стандарт ТШВГ.421457.001

Звв.Кг» 0000000002

58/95 0S/95J0/99

Шасси№1

Внешний вид. Контроллеры логические программируемые (R-Logic Стандарт), http://oei-analitika.ru

Таблица 6 -

Наименование

Обозначение

Количество

Контроллер логический программируемый

R-Logic Стандарт

1 шт.

Паспорт

ТШВГ.421457.001 ПС

1 экз.

Руководство по эксплуатации*

ТШВГ.421457.001 РЭ

1 экз.

Руководство программиста*

ТШВГ.305659.221 33

1 экз.

* Руководства размещены на сайте products.rubezh.ru


Таблица 3 - Метрологические характеристики

Тип

модуля (условное обозначение)

Назначение

Диапазон входных сигналов

Диапазон выходных сигналов

Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый

1 °С

Модули аналогового ввода

AI-116, AI-116MK

Преобразование сигналов силы постоянного тока в цифровой сигнал

от -20 до 20 мА

16 бит

±0,1 %

±0,005 %

от 0 до 20 мА

от 4 до 20 мА

Преобразование сигналов напряжения постоянного тока в выходной цифровой сигнал

от -10 до 10 В

от -5 до 5 В

AI-116E,

AI-116EMK

Преобразование сигналов силы постоянного тока в выходной цифровой сигнал

от -20 до 20 мА

16 бит

±0,1 %

±0,005 %

от -5 до 5 мА

от 0 до 5 мА

от 0 до 20 мА

от 4 до 20 мА

Преобразование сигналов напряжения постоянного тока в выходной цифровой сигнал

от -1 до 1 В

от -2,5 до 2,5 В

от -5 до 5 В

от -10 до 10 В

от 0 до 5 В

Тип модуля (условное обозначение)

Назначение

Диапазон входных сигналов

Диапазон выходных сигналов

Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной

сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый

1 °С

от 0 до 10 В от 1 до 5 В

AI-208,

AI-208MK

Преобразование сигналов от термопреобразователей сопротивления по ГОСТ    6651-2009    в

выходной цифровой сигнал: 50M (а=0,00426 °С-1) 50M (а=0,00428 °С-1) 100M (а=0,00426 °С-1) 100M (а=0,00428 °С-1) 100П, Pt100 (а=0,00385 °С 1) 100П (а= 0,00391 °С-1)

от -50 °С до +200 °С от -180 °С до +200 °С

от -50 °С до +200 °С от -180 °С до +200 °С

от -200 °С до +850 °С

от -200 °С до +850

°С

16 бит

±0,1 %

±0,005 %

Тип модуля (условное обозначение)

Назначение

Диапазон входных сигналов

Диапазон выходных сигналов

Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной

сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С

AI-208,

AI-208MK

Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной цифровой сигнал: ТПР (B) ТПП (S) ТПП (R) ТХА (K) ТНН (N) ТХК (L)

от +250 °С до +1820 °С

от -50 °С до +1768 °С

от -50 °С до +1768 °С

от -200 °С до +1370 °С

от -200 °С до +1300 °С

от -200 °С до +800

°С

16 бит

±0,1 %

±0,005 %

Преобразование сигналов

от -50 °C до +200 °C

от термопреобразователей

от -180 °C до +200

сопротивления по

°C

ГОСТ    6651-2009    в

от -50 °C до +200 °C

выходной цифровой сигнал:

от -180 °C до +200

50М (а=0,00426 °C’1)

°C

50М (а=0,00428 °C’1)

от -200 °C до +850

100М (а=0,00426 °C’1)

°C

100М (а=0,00428 °C’1)

от -200 °C до +850

AI-208E

50П (а=0,00385 °C1)

°C

AI-208EMK

50П (а=0,00391 °C1)

от -200 °C до +850

100П, РП00 (а=0,00385 °C1)

°C

100П (а=0,00391 °C1)

от -200 °C до +850

50Н (а=0,00617 °C’1)

°C

100Н (а=0,00617 °C1)

от -60 °C до +180 °C

46П (а= 0,00391 °C1)

от -60 °C до +180 °C

53М (а=0,00426 °C’1)

от -200 °C до +850

РП000 (а=0,00385 °C’1)

°C

от -50 °C до +200 °C

от -200 °C до +850

°C

16 бит

±0,1 %

±0,005 %

AI-208E,

AI-208EMK

Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной цифровой сигнал: ТВР (A-1) ТВР (A-2) ТВР (A-3) ТПР (B) ТПП (S) ТПП (R) ТХА (K) ТХК (L) ТХК (E) ТМК (T)

ТЖК (J) ТНН (N)

ТМК (M)

от 0 °С до +2500 °С от 0 °С до +1800 °С от 0 °С до +1800 °С от +250 °С до +1820

°С

от -50 °С до +1768

°С

от -50 °С до +1768

°С

от -200 °С до +1372

°С

от -200 °С до +800

°С

от -200 °С до +1000

°С

от -200 °С до +400

°С

от -210 °С до +1200

°С

от -200 °С до +1300

°С

от -200 °С до +100

°С

±0,1 %

±0,005 %

AI-208E,

AI-208EMK

Преобразование сигналов напряжения постоянного тока в выходной цифровой сигнал

от -500 до +500 мВ от -250 до +250 мВ от -125 до +125 мВ от -65 до +65 мВ от -35 до +35 мВ

16 бит

±0,1 %

±0,005 %

Преобразование сигналов активного сопротивления в выходной цифровой сигнал

от 0 до 400 Ом от 0 до 225 Ом от 0 до 100 Ом от 0 до 4000 Ом

16 бит

±0,1 %

±0,005 %

AI-416,

AI-416MK

Преобразование сигналов

от 4 до 20 мА/

HART

16 бит

± 0,1 %

±0,005 %

Тип модуля (условное обозначение)

Назначение

Диапазон входных

сигналов

AI-416HA,

AI-416HAMK

силы постоянного тока в цифровой сигнал

Диапазон выходных сигналов

Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °C

± 0,05 %

±0,0025 %

Тип модуля (условное обозначение)

Назначение

Диапазон входных сигналов

Диапазон выходных сигналов

Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый

1 °С

Модули аналогового вывода

AO-108, AO-108MK

Преобразование входных цифровых   сигналов   в

выходные сигналы силы постоянного тока

16 бит

от -20 до 20 мА

± 0,1 %

±0,005 %

от 0 до 20 мА

от 4 до 20 мА

Преобразование входных цифровых сигналов в выходные сигналы напряжения постоянного тока

от 1 до 5 В

от 0 до 10 В

от -10 до 10 В

AO-108E,

AO-108EMK

Преобразование входных цифровых   сигналов   в

выходные сигналы силы постоянного тока

16 бит

от -20 до 20 мА

± 0,1 %

±0,005 %

от 0 до 5 мА

от 0 до 20 мА

от 4 до 20 мА

Преобразование входных цифровых сигналов в выходные сигналы

от -5 до 5 В

от -10 до 10 В

от 0 до 10 В

от 0 до 5 В

Тип модуля (условное обозначение)

Назначение

Диапазон входных

сигналов

напряжения постоянного тока

АО-408,

АО-408МК

Преобразование входных цифровых   сигналов   в

выходные сигналы силы постоянного тока

16 бит

АО-408НА,

АО-408НАМК

Преобразование входных цифровых   сигналов   в

выходные сигналы силы постоянного тока

16 бит

Диапазон выходных сигналов

Пределы допускаемой основной приведенной к диапазону входного/ выходного сигнала погрешности преобразования входного сигнала в выходной сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °C

от 1 до 5 В

от 4 до 20 мА/

HART

±0,1 %

±0,005 %

от 4 до 20 мА/

HART

± 0,05 %

±0,0025 %

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-     напряжение постоянного тока, В

24

Габаритные размеры (высотахдлинахширина), мм, не более

165х580х160

Масса, кг, не более

15

Нормальные условия измерений:

  • -    температура окружающей среды, °С

  • -     относительная влажность воздуха, %

  • -     атмосферное давление, кПа

от +20 до +30

от 30 до 80 от 84,0 до 106,7

Условия эксплуатации:

  • -    температура окружающей среды, °С

  • -     относительная влажность (без конденсации), %

  • -     атмосферное давление, кПа

от -40 до +60

от 10 до 95 от 84,0 до 106,7

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч

120 000


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
