Номер по Госреестру СИ: 96850-25
96850-25 Трансформаторы тока
(CTSO 38)
Назначение средства измерений:
Трансформаторы тока CTSO 38 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

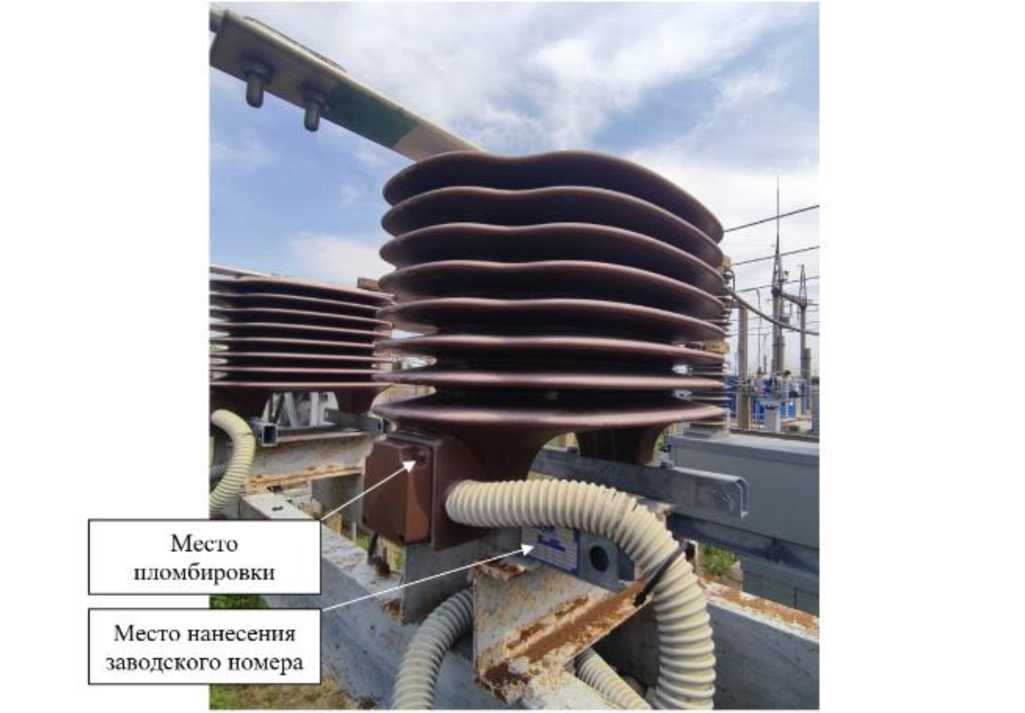

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 14.11.2025
Срок свидетельства -
Номер записи - 393a2ce1-38ed-a720-7d0a-ccc80471a8d7
ID в реестре СИ - 1427245
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
CTSO 38,
Производитель
Изготовитель - KPB INTRA s.r.o.
Страна - КИТАЙ
Населенный пункт - Zdanska 477, Bucovice, Czech republic
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1343 дн.
Приказы РСТ, где упоминается данный тип СИ
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2445 от 2025.11.13 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (CTSO 38)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений KPB INTRA s.r.o.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96694-25 |
Трансформаторы напряжения, VTS 36P.12 KPB INTRA s.r.o. (КИТАЙ Zdanska 477, Bucovice, Czech republic) |
ОТ |
4 года |
|
96850-25 |
Трансформаторы тока, CTSO 38 KPB INTRA s.r.o. (КИТАЙ Zdanska 477, Bucovice, Czech republic) |
ОТ |
4 года |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Трансформаторы тока (CTSO 38)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Трансформаторы тока (CTSO 38)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
Правообладатель
Фирма «KPB INTRA s.r.o.», Чешская Республика
Юридический адрес: Zdanska 477, Bucovice, Czech republic
Телефон: +420 515 200 330
Web-cайт: www.kpbintra.cz
E-mail: info@kpbintra.cz
Изготовитель
Фирма «KPB INTRA s.r.o.», Чешская Республика
Адрес: Zdanska 477, Bucovice, Czech republic
Телефон: +420 515 200 330
Web-cайт: www.kpbintra.cz
E-mail: info@kpbintra.cz
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «KPB INTRA s.r.o.», Чешская Республика
Юридический адрес: Zdanska 477, Bucovice, Czech republic
Телефон: +420 515 200 330
Web-cайт: www.kpbintra.cz
E-mail: info@kpbintra.cz
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока CTSO 38 зав. № 441892, 441893, 441894, 441895, 441896, 441898, 441899, 442075, 442076, 442077, 442078, 442079, 442080, 443118.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Место
пломбировки
места нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
441892, 441893, 441894, 441895, 441896, 443118 |
441898, 441899 |
442075, 442076, 442077, 442078, 442079, 442080 | |
|
Номинальное напряжение, кВ |
35 |
35 |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
40,5 |
40,5 |
|
Номинальный первичный ток 11ном, А |
200 |
300 |
200; 400 |
|
Номинальный вторичный ток Ином, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
0,5S |
0,5S |
|
для защиты |
10Р |
10Р |
10Р |
|
Номинальная вторичная нагрузка |
30 |
30 |
20 |
|
(с коэффициентом мощности cos ф = 0,8), 1АА | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
