Номер по Госреестру СИ: 96811-25
96811-25 Машины координатно-измерительные
(MEZORIX ATLAS)
Назначение средства измерений:
Машины координатно-измерительные MEZORIX ATLAS (далее - КИМ) предназначены для неразрушающего контроля узлов и деталей, измерений геометрических размеров и расположения поверхностей, проведения статистического анализа, измерения профилей деталей сложной формы, контроля качества и обратного инжиниринга.
Внешний вид.
Машины координатно-измерительные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные
Рисунок № 2
Внешний вид.
Машины координатно-измерительные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные
Рисунок № 4
Внешний вид.
Машины координатно-измерительные
Рисунок № 5
Общие сведения
Дата публикации - 11.11.2025
Срок свидетельства - 05.11.2030
Номер записи - 57f2ff26-c997-a503-8f8e-80869248d660
ID в реестре СИ - 1427282
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shenzhen Lihe Precision Equipment Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт - Floor 1, Building A, No.8 Environment Road, Shajing Street, Bao’ an District, Shenzhen City, Guangdong Province, PRC
Уведомление о начале осуществления предпринимательской деятельности -
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2387 от 2025.11.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Машины координатно-измерительные (MEZORIX ATLAS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Lihe Precision Equipment Technology Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96811-25 05.11.2030 |
Машины координатно-измерительные, MEZORIX ATLAS Shenzhen Lihe Precision Equipment Technology Co., Ltd (КИТАЙ Floor 1, Building A, No.8 Environment Road, Shajing Street, Bao’ an District, Shenzhen City, Guangdong Province, PRC) |
ОТ МП |
1 год |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Машины координатно-измерительные (MEZORIX ATLAS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины координатно-измерительные (MEZORIX ATLAS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «Rational DMIS», «PolyWorks Inspector», «Aberlink 3D», «SuperDMIS», «Geomera 3D», «Modus», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
Rational DMIS |
PolyWorks Inspector |
Aberlink 3D |
Super DMIS |
Geomera 3D |
Modus |
|
Номер версии (идентификационный номер ПО) |
202X.X* |
202X IRX.X |
4.XX.X |
1.X |
1.X |
1.X |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
|
* - X - изменяемая часть номера версии ПО | ||||||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2.4.1 «Порядок действия обслуживающего персонала при выполнении задач применения изделия» «Машины координатно-измерительные MEZORIX ATLAS модификаций ATLAS C, ATLAS S, ATLAS WH. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 472 от «06» апреля 2021 г.;
«Стандарт предприятия. Машины координатно-измерительные MEZORIX ATLAS моделей ATLAS C, ATLAS S, ATLAS WH», Shenzhen Lihe Precision Equipment Technology Co., Ltd, КНР.
ПравообладательShenzhen Lihe Precision Equipment Technology Co., Ltd, Китай
Адрес: Floor 1, Building A, No.8 Environment Road, Shajing Street, Bao' an District, Shenzhen City, Guangdong Province, PRC
Тел.: +86 400-877-8581
E-mail: lhjm@iprec.cn
Изготовитель
Shenzhen Lihe Precision Equipment Technology Co., Ltd, Китай
Адрес: Floor 1, Building A, No.8 Environment Road, Shajing Street, Bao' an District, Shenzhen City, Guangdong Province, PRC
Тел.: +86 400-877-8581
E-mail: lhjm@iprec.cn
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом.10, этаж 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Shenzhen Lihe Precision Equipment Technology Co., Ltd, КитайАдрес: Floor 1, Building A, No.8 Environment Road, Shajing Street, Bao' an District, Shenzhen City, Guangdong Province, PRC
Тел.: +86 400-877-8581
E-mail: lhjm@iprec.cn
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками TP20, CZ20, SP25М, RSP2, RSP3.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.
К средствам измерений данного типа относятся машины координатно-измерительные MEZORIX ATLAS модификаций ATLAS C, ATLAS S, ATLAS WH, которые отличаются погрешностью, диапазонами измерений и конфигурациями контактных датчиков.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной сзади на гранитном измерительном столе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунках 1 - 4.
Общий вид маркировочной таблички представлен на рисунке 5.
Место указания
заводского
номера

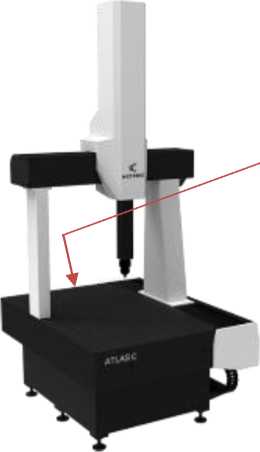

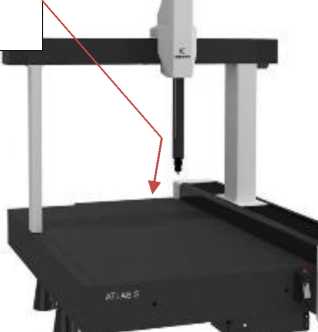

Рисунок 1 - Общий вид машин координатно- Рисунок 2 - Общий вид машин координатноизмерительных MEZORIX ATLAS измерительных MEZORIX ATLAS
модификации ATLAS C модификации ATLAS S
Место указания заводского номера

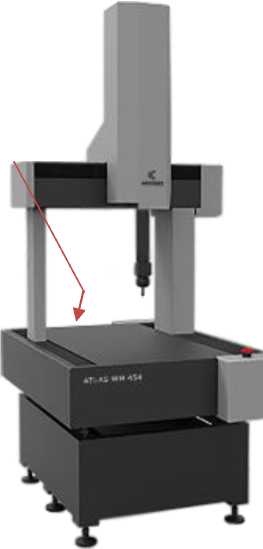

Рисунок 3 - Общий вид машин координатно- Рисунок 4 - Общий вид машин координатно-

измерительных MEZORIX ATLAS
модификации ATLAS S больших размеров
измерительных MEZORIX ATLAS
модификации ATLAS WH
|
(fi^MEZORIX |
Shenzhen Li he Precision Equipment Technology Co.,Ltd FI.1, Bld.A, No.B Environment Rd, Shajing St, Bao'an DC. Shenzhen. Guangdong, PRC | |||
|
COORDINATE MEASURING MACHINE MEZORIX | ||||
|
Model: |
Volts: | |||
|
Size: |
Amperes: | |||
|
Serial No: |
Frequency: | |||
|
Date: |
EDI | |||
|
Made in China | ||||
Рисунок 5 - Общий вид маркировочной таблички
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
MEZORIX ATLAS |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Программное обеспечение на электронном носителе |
- |
1 шт. |
|
Руководство по эксплуатации |
КИМ.401233.001РЭ |
1 экз. |
|
Руководство пользователя программным обеспечением |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Модифик ация КИМ |
Типоразмер КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм | ||||||||
|
По оси X |
По оси Y |
По оси Z | ||||||||||
|
Конфигурация контактных датчиков | ||||||||||||
|
TP20 / CZ20 |
SP25M |
RSP2 |
RSP3 |
TP20/CZ 20 |
SP25M |
RSP2 |
RSP3 | |||||
|
ATLAS C |
686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(2,0+L/300) |
- |
- |
- |
±2,2 |
- |
- |
- |
|
8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(2,0+L/300) |
- |
- |
- |
±2,5 |
- |
- |
- | |
|
8126 |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(2,5+L/300) |
- |
- |
- |
±2,8 |
- |
- |
- | |
|
8156 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(2,5+L/300) |
- |
- |
- |
±2,8 |
- |
- |
- | |
|
8206 |
от 0 до 800 |
от 0 до 2000 |
от 0 до 600 |
±(3,2+L/300) |
- |
- |
- |
±3,5 |
- |
- |
- | |
|
ATLAS S |
565 |
от 0 до 500 |
от 0 до 600 |
от 0 до 500 |
±(1,6+L/300) |
±(0,9+L/300) |
±(2,4+L/300) |
±(1,4+L/300) |
±1,8 |
±1,5 |
±2,7 |
±1,7 |
|
686 |
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
±(1,7+L/300) |
±(1,0+L/300) |
±(2,5+L/300) |
±(1,5+L/300) |
±1,9 |
±1,5 |
±2,8 |
±1,8 | |
|
6106 |
от 0 до 600 |
от 0 до 1000 |
от 0 до 600 |
±(1,7+L/300) |
±(1,0+L/300) |
±(2,5+L/300) |
±(1,5+L/300) |
±1,9 |
±1,5 |
±2,8 |
±1,8 | |
|
6156 |
от 0 до 600 |
от 0 до 1500 |
от 0 до 600 |
±(1,7+L/300) |
±(1,0+L/300) |
±(2,5+L/300) |
±(1,5+L/300) |
±1,9 |
±1,5 |
±2,8 |
±1,8 | |
|
8106 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 600 |
±(1,8+L/300) |
±(1,2+L/300) |
±(2,6+L/300) |
±(1,6+L/300) |
±2,0 |
±1,8 |
±2,9 |
±2,0 | |
|
8126 |
от 0 до 800 |
от 0 до 1200 |
от 0 до 600 |
±(1,8+L/300) |
±(1,2+L/300) |
±(2,6+L/300) |
±(1,6+L/300) |
±2,0 |
±1,8 |
±2,9 |
±2,0 | |
|
Модифик ация КИМ |
Типоразмер КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||||||
|
По оси X |
По оси Y |
По оси Z | ||||||||||
|
Конфигурация контактных |
датчиков | |||||||||||
|
TP20 / CZ20 |
SP25M |
RSP2 |
RSP3 |
TP20/CZ 20 |
SP25M |
RSP2 |
RSP3 | |||||
|
8156 |
от 0 до 800 |
от 0 до 1500 |
от 0 до 600 |
±(1,8+L/300) |
±(1,2+L/300) |
±(2,6+L/300) |
±(1,6+L/300) |
±2,0 |
±1,8 |
±2,9 |
±2,0 | |
|
8206 |
от 0 до 800 |
от 0 до 2000 |
от 0 до 600 |
±(1,8+L/300) |
±(1,2+L/300) |
±(2,6+L/300) |
±(1,6+L/300) |
±2,0 |
±1,8 |
±2,9 |
±2,0 | |
|
10128 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 800 |
±(2,5+L/300) |
±(1,4+L/300) |
±(2,8+L/300) |
±(1,8+L/300) |
±3,0 |
±2,0 |
±3,2 |
±2,2 | |
|
10158 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 800 |
±(2,5+L/300) |
±(1,4+L/300) |
±(2,8+L/300) |
±(1,8+L/300) |
±3,0 |
±2,0 |
±3,2 |
±2,2 | |
|
10208 |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 800 |
±(2,5+L/300) |
±(1,4+L/300) |
±(2,8+L/300) |
±(1,8+L/300) |
±3,0 |
±2,0 |
±3,2 |
±2,2 | |
|
10258 |
от 0 до 1000 |
от 0 до 2500 |
от 0 до 800 |
±(2,5+L/300) |
±(1,4+L/300) |
±(2,8+L/300) |
±(1,8+L/300) |
±3,0 |
±2,0 |
±3,2 |
±2,2 | |
|
101210 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 1000 |
±(2,8+L/300) |
±(1,6+L/300) |
±(3,0+L/300) |
±(2,0+L/300) |
±3,3 |
±2,2 |
±3,4 |
±2,4 | |
|
101510 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 1000 |
±(2,8+L/300) |
±(1,6+L/300) |
±(3,0+L/300) |
±(2,0+L/300) |
±3,3 |
±2,2 |
±3,4 |
±2,4 | |
|
102010 |
от 0 до 1000 |
от 0 до 2000 |
от 0 до 1000 |
±(2,8+L/300) |
±(1,6+L/300) |
±(3,0+L/300) |
±(2,0+L/300) |
±3,3 |
±2,2 |
±3,4 |
±2,4 | |
|
102510 |
от 0 до 1000 |
от 0 до 2500 |
от 0 до 1000 |
±(2,8+L/300) |
±(1,6+L/300) |
±(3,0+L/300) |
±(2,0+L/300) |
±3,3 |
±2,2 |
±3,4 |
±2,4 | |
|
121510 |
от 0 до 1200 |
от 0 до 1500 |
от 0 до 1000 |
±(2,8+L/300) |
±(1,6+L/300) |
±(3,0+L/300) |
±(2,0+L/300) |
±3,3 |
±2,2 |
±3,4 |
±2,4 | |
|
122010 |
от 0 до 1200 |
от 0 до 2000 |
от 0 до 1000 |
±(2,8+L/300) |
±(1,6+L/300) |
±(3,0+L/300) |
±(2,0+L/300) |
±3,3 |
±2,2 |
±3,4 |
±2,4 | |
|
Модифик ация КИМ |
Типоразмер КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм | ||||||||
|
По оси X |
По оси Y |
По оси Z | ||||||||||
|
Конфигурация контактных |
датчиков | |||||||||||
|
TP20 / CZ20 |
SP25M |
RSP2 |
RSP3 |
TP20/CZ 20 |
SP25M |
RSP2 |
RSP3 | |||||
|
122510 |
от 0 до 1200 |
от 0 до 2500 |
от 0 до 1000 |
±(2,8+L/300) |
±(1,6+L/300) |
±(3,0+L/300) |
±(2,0+L/300) |
±3,3 |
±2,2 |
±3,4 |
±2,4 | |
|
123010 |
от 0 до 1200 |
от 0 до 3000 |
от 0 до 1000 |
±(2,8+L/300) |
±(1,6+L/300) |
±(3,0+L/300) |
±(2,0+L/300) |
±3,3 |
±2,2 |
±3,4 |
±2,4 | |
|
152010 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1000 |
±(3,2+L/300) |
±(1,8+L/300) |
±(3,5+L/300) |
±(2,5+L/300) |
±3,8 |
±2,5 |
±3,9 |
±2,9 | |
|
152510 |
от 0 до 1500 |
от 0 до 2500 |
от 0 до 1000 |
±(3,2+L/300) |
±(1,8+L/300) |
±(3,5+L/300) |
±(2,5+L/300) |
±3,8 |
±2,5 |
±3,9 |
±2,9 | |
|
153010 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1000 |
±(3,2+L/300) |
±(1,8+L/300) |
±(3,5+L/300) |
±(2,5+L/300) |
±3,8 |
±2,5 |
±3,9 |
±2,9 | |
|
154010 |
от 0 до 1500 |
от 0 до 4000 |
от 0 до 1000 |
±(3,2+L/300) |
±(2,3+L/300) |
±(3,5+L/300) |
±(2,5+L/300) |
±3,8 |
±2,8 |
±3,9 |
±2,9 | |
|
152012 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1200 |
±(3,5+L/300) |
±(2,0+L/300) |
±(3,8+L/300) |
±(2,8+L/300) |
±4,0 |
±2,8 |
±4,2 |
±3,2 | |
|
152512 |
от 0 до 1500 |
от 0 до 2500 |
от 0 до 1200 |
±(3,5+L/300) |
±(2,0+L/300) |
±(3,8+L/300) |
±(2,8+L/300) |
±4,0 |
±2,8 |
±4,2 |
±3,2 | |
|
153012 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1200 |
±(3,5+L/300) |
±(2,0+L/300) |
±(3,8+L/300) |
±(2,8+L/300) |
±4,0 |
±2,8 |
±4,2 |
±3,2 | |
|
154012 |
от 0 до 1500 |
от 0 до 4000 |
от 0 до 1200 |
±(4,5+L/300) |
±(2,5+L/300) |
±(3,8+L/300) |
±(3,0+L/300) |
±5,0 |
±2,8 |
±4,4 |
±3,4 | |
|
152015 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 1500 |
±(4,5+L/300) |
±(2,8+L/300) |
±(4,5+L/300) |
±(3,5+L/300) |
±5,0 |
±3,5 |
±4,7 |
±3,7 | |
|
153015 |
от 0 до 1500 |
от 0 до 3000 |
от 0 до 1500 |
±(4,5+L/300) |
±(2,8+L/300) |
±(4,5+L/300) |
±(3,5+L/300) |
±5,0 |
±3,5 |
±4,7 |
±3,7 | |
|
Модифик ация КИМ |
Типоразмер КИМ |
Диапазон измерений, мм |
Пределы допускаемой абсолютной объемной погрешности MPEe, мкм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм | ||||||||
|
По оси X |
По оси Y |
По оси Z | ||||||||||
|
Конфигурация контактных датчиков | ||||||||||||
|
TP20 / CZ20 |
SP25M |
RSP2 |
RSP3 |
TP20/CZ 20 |
SP25M |
RSP2 |
RSP3 | |||||
|
154015 |
от 0 до 1500 |
от 0 до 4000 |
от 0 до 1500 |
±(4,9+L/300) |
±(3,2+L/300) |
±(4,8+L/300) |
±(3,8+L/300) |
±5,2 |
±3,9 |
±5,2 |
±4,2 | |
|
203015 |
от 0 до 2000 |
от 0 до 3000 |
от 0 до 1500 |
±(4,5+L/300) |
±(2,8+L/300) |
±(4,5+L/300) |
±(3,5+L/300) |
±5,0 |
±3,5 |
±4,7 |
±3,7 | |
|
204015 |
от 0 до 2000 |
от 0 до 4000 |
от 0 до 1500 |
±(4,9+L/300) |
±(3,2+L/300) |
±(4,8+L/300) |
±(3,8+L/300) |
±5,4 |
±4,2 |
±5,3 |
±4,3 | |
|
ATLAS WH |
454 |
от 0 до 400 |
от 0 до 500 |
от 0 до 320 |
±(3,0+L/300) |
- |
- |
- |
±4,0 |
- |
- |
- |
|
565 |
от 0 до 500 |
от 0 до 600 |
от 0 до 500 |
±(4,0+L/300) |
- |
- |
- |
±5,0 |
- |
- |
- | |
Примечание - L - измеряемая длина, мм
Таблица 3 - Основные технические . характеристики
|
Модификация КИМ |
Типоразмер КИМ |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Максимальная масса измеряемой детали, кг | ||
|
Длина |
Ширина |
Высота | ||||
|
ATLAS С |
686 |
1200 |
1600 |
2700 |
1350 |
500 |
|
8106 |
1400 |
1800 |
2700 |
1800 |
800 | |
|
8126 |
1400 |
2000 |
2700 |
2100 |
800 | |
|
8156 |
1400 |
2300 |
2700 |
2400 |
1200 | |
|
8206 |
1400 |
2800 |
2700 |
2900 |
1500 | |
|
ATLAS S |
565 |
1400 |
1600 |
2650 |
1600 |
500 |
|
686 |
1500 |
1800 |
2800 |
1800 |
800 | |
|
6106 |
1500 |
2000 |
2800 |
2000 |
1000 | |
|
6156 |
1500 |
2500 |
2800 |
2500 |
1200 | |
|
8106 |
1700 |
2000 |
2800 |
2200 |
1000 | |
|
8126 |
1700 |
2200 |
2800 |
2500 |
1200 | |
|
8156 |
1700 |
2500 |
2800 |
2950 |
1500 | |
|
8206 |
1700 |
3000 |
2800 |
3700 |
2000 | |
|
10128 |
1810 |
2600 |
3200 |
3500 |
1200 | |
|
10158 |
1810 |
2900 |
3200 |
3950 |
1500 | |
|
10208 |
1810 |
3400 |
3200 |
4600 |
2000 | |
|
10258 |
1810 |
3900 |
3200 |
5350 |
2500 | |
|
101210 |
1810 |
2600 |
3600 |
3600 |
1200 | |
|
101510 |
1810 |
2900 |
3600 |
4000 |
1500 | |
|
102010 |
1810 |
3400 |
3600 |
4700 |
2000 | |
|
102510 |
1810 |
3900 |
3600 |
5450 |
2500 | |
|
121510 |
2010 |
2900 |
3600 |
4500 |
1500 | |
|
122010 |
2010 |
3400 |
3600 |
5300 |
2000 | |
|
122510 |
2010 |
3900 |
3600 |
6100 |
2500 | |
|
123010 |
2010 |
4400 |
3600 |
6900 |
3000 | |
|
152010 |
2310 |
3400 |
3600 |
6050 |
2000 | |
|
152510 |
2310 |
3900 |
3600 |
7000 |
2500 | |
|
153010 |
2310 |
4400 |
3600 |
8000 |
3000 | |
|
Модификация КИМ |
Типоразмер КИМ |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Максимальная масса измеряемой детали, кг | ||
|
Длина |
Ширина |
Высота | ||||
|
154010 |
2310 |
5400 |
3600 |
10000 |
3000 | |
|
152012 |
2480 |
3500 |
4120 |
7050 |
2000 | |
|
152512 |
2480 |
4000 |
4120 |
8000 |
2500 | |
|
153012 |
2480 |
4500 |
4120 |
9000 |
3000 | |
|
154012 |
2480 |
5500 |
4120 |
11000 |
3000 | |
|
152015 |
2480 |
3400 |
4720 |
7250 |
2000 | |
|
153015 |
2480 |
4500 |
4720 |
9200 |
3000 | |
|
154015 |
2480 |
5500 |
4720 |
12000 |
3000 | |
|
203015 |
2980 |
4500 |
4720 |
12000 |
3000 | |
|
204015 |
2980 |
5500 |
4720 |
14250 |
3000 | |
|
ATLAS WH |
454 |
920 |
1250 |
2010 |
800 |
200 |
|
565 |
1100 |
1420 |
2400 |
900 |
300 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +22 |
|
- относительная влажность воздуха, %, не более |
от 25 до 75 |
|
Допускаемое изменение температуры, °С, не более, в течение: 1 ч |
1,0 |
|
24 ч |
2,0 |
|
Градиент температуры по объему, °С на метр, не более |
1 |
|
Напряжение питания переменного тока, В |
220±10% |
|
Частота переменного тока, Гц |
50/60 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
