Сведения о средстве измерений: 96805-25 Приборы диагностики свай

Номер по Госреестру СИ: 96805-25
96805-25 Приборы диагностики свай
(ИДС-2М)

Назначение средства измерений:
Приборы диагностики свай ИДС-2М (далее по тексту - ИДС-2М) предназначены для измерений параметров упругих механических колебаний твердого тела (диагностируемого объекта): виброскорости и периода (частоты).

сертификация программного обеспечения
Внешний вид. Приборы диагностики свай, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы диагностики свай
Рисунок № 1
Внешний вид. Приборы диагностики свай, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы диагностики свай
Рисунок № 2
Внешний вид. Приборы диагностики свай, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приборы диагностики свай
Рисунок № 3

Общие сведения

Дата публикации - 11.11.2025
Срок свидетельства - 05.11.2030
Номер записи - 3a418213-30f1-b74b-e237-c730e2cc7c2d
ID в реестре СИ - 1427288
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Логические Системы»
Страна - РОССИЯ
Населенный пункт - 117342, Москва, ул. Бутлерова, д.17Б, этаж 2, пом.ХI, ком. 60Е, оф. 211
Уведомление о начале осуществления предпринимательской деятельности -

Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.

KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.

Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.

Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.

Бесплатный

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2387 от 2025.11.05 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Приборы диагностики свай (ИДС-2М)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Логические Системы»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96805-25
05.11.2030
Приборы диагностики свай, ИДС-2М
Общество с ограниченной ответственностью «Логические Системы» (РОССИЯ 117342, Москва, ул. Бутлерова, д.17Б, этаж 2, пом.ХI, ком. 60Е, оф. 211)
ОТ
МП
2 года

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы диагностики свай (ИДС-2М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 2 1 2 0 0 2 2 0

    Стоимость поверки Приборы диагностики свай (ИДС-2М)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В приборах используется встроенное программное обеспечение (далее по тексту - ПО). ПО предназначено для регистрации, обработки, отображения и сохранения результатов измерений в памяти планшетного компьютера.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Метрологически значимая часть не выделена, всё ПО является метрологически значимым.

    аблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    IDS2M

    Номер версии (идентификационный номер) ПО

    4.30


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе ГЛТУ.416966.002 РЭ «Прибор диагностики свай ИДС-2М. Руководство по эксплуатации.» Раздел 4.5.1. «Метод измерения».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

    ГЛТУ.416966.002 ТУ «Прибор диагностики свай ИДС-2М». Технические условия

    Правообладатель

    Общество с ограниченной ответственностью «Логические Системы»

    (ООО «ЛогиС»)

    ИНН 7729536152

    Юридический адрес 117342, Москва, ул. Бутлерова, д.17Б, этаж 2, пом. XI, ком. 60Е, оф. 211 Телефон: +7 (495) 221-75-58

    Web-сайт: www.logsys.ru

    E-mail: info@logsys.ru

    Изготовитель


    Общество с ограниченной ответственностью «Логические Системы»
    (ООО «ЛогиС)
    ИНН 7729536152
    Адрес 117342, Москва, ул. Бутлерова, д.17Б, этаж 2, пом. XI, ком. 60Е, оф. 211
    Телефон: +7 (495) 221-75-58
    Web-сайт: www.logsys.ru
    E-mail: info@logsys.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
    Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
    Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель


    Общество с ограниченной ответственностью «Логические Системы»
    (ООО «ЛогиС»)
    ИНН 7729536152
    Юридический адрес 117342, Москва, ул. Бутлерова, д.17Б, этаж 2, пом. XI, ком. 60Е, оф. 211 Телефон: +7 (495) 221-75-58
    Web-сайт: www.logsys.ru
    E-mail: info@logsys.ru

    ИДС-2М состоит из регистраторов продольных волн от 1 до 4 штук (далее РПВ) и планшетного компьютера.

    Принцип действия РПВ основан на преобразовании воздействия на чувствительный элемент РПВ инерциальных сил, возникающих при прямолинейных колебаниях твердого тела (свай), на которых устанавливается РПВ, в электрический сигнал.

    РПВ выполнен в пластиковом корпусе и состоит из двух отсеков. В первом отсеке расположен датчик виброскорости (велосиметр), во втором - аккумулятор, который осуществляет питание велосиметра.

    Планшетный компьютер предназначен для приёма, накопления и обработки электрических сигналов, поступающих с РПВ, и отображения результатов измерений на дисплее.

    Планшетный компьютер представляет собой портативный блок, на лицевой панели которого расположен жидкокристаллический дисплей. Соединение планшетного компьютера и РПВ осуществляется по сети Wi-Fi с помощью точки доступа. К планшетному компьютеру могут подключаться до 4 РПВ одновременно. С помощью установленного на планшетный компьютер ПО можно произвести обработку измеренных данных, определить период колебаний диагностируемого объекта, рассчитать геометрические параметры диагностируемого объекта (сваи).

    Общий вид прибора представлен на рисунке 1.

    Место нанесения заводского номера и схема пломбировки от несанкционированного доступа представлена на рисунке 2.

    Нанесение знака поверки не предусмотрено.

    Заводской номер ИДС-2М в цифровом формате наносится методом лазерной гравировки на шильдик, расположенный на обратной стороне планшетного компьютера (рисунок 3) и типографским способом в формуляр. Заводские номера РПВ в цифровом формате наносятся методом лазерной гравировки на шильдики, расположенные на корпусе РПВ и типографским способом в формуляр.

    Внешний вид. Приборы диагностики свай (ИДС-2М), http://oei-analitika.ru

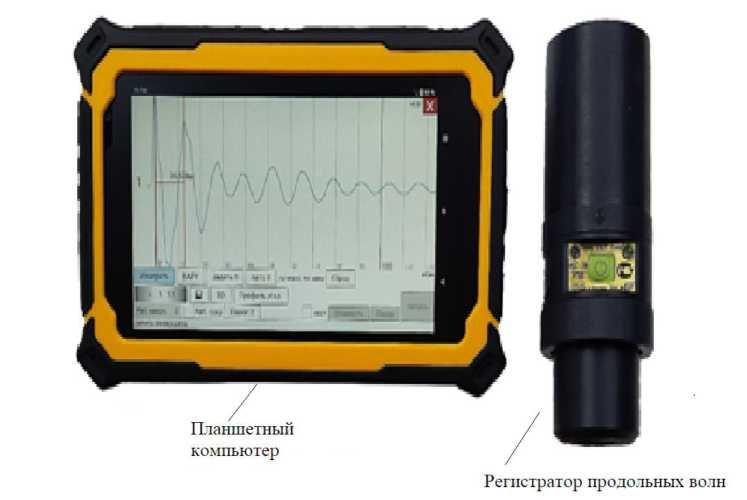

    Рисунок 1 - Общий вид ИДС-2М

    Место

    пломбирования

    Внешний вид. Приборы диагностики свай (ИДС-2М), http://oei-analitika.ru

    Заводской номер

    Рисунок 2 - Место нанесения заводского номера и схема пломбировки от несанкционированного доступа

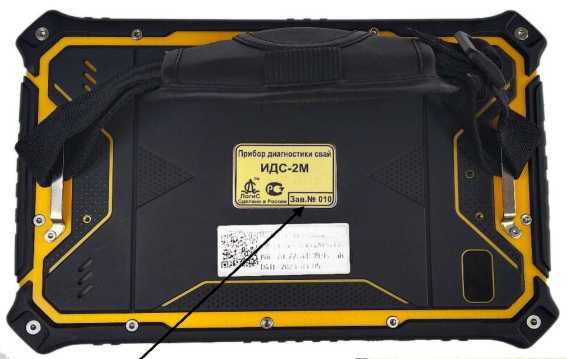

    Внешний вид. Приборы диагностики свай (ИДС-2М), http://oei-analitika.ru

    Заводской номер


    Таблица 5 - Комплектность прибора ИДС-2М

    Наименование

    Обозначение

    Кол-во

    Прибор диагностики свай в составе:

    • - регистратор продольных волн (далее РПВ);

    • - планшетный компьютер

    ГЛТУ.416613.012

    1-4*шт.

    1 шт.

    Комплект программного обеспечения

    -

    1 шт.

    Комплект принадлежностей

    ГЛТУ.305564.044

    1 шт.

    Транспортная тара

    -

    1 шт.

    Эксплуатационная документация1 шт.

    Формуляр

    ГЛТУ.416966.002ФО

    1 экз.

    Руководство по эксплуатации

    ГЛТУ.416966.002РЭ

    1 экз.

    * По согласованию с заказчиком возможна поставка до 4 шт. в комплекте


    Метрологические, технические характеристики и показатели надежности ИДС-2М приведены в таблицах 2 - 4.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений виброскорости, м/с

    от V10-4 до 0,1

    Диапазон рабочих частот, Гц

    от 20 до 2000

    Пределы допускаемой относительной погрешности измерений виброскорости в диапазоне рабочих частот, %

    ±5

    Диапазон измерений периода колебаний диагностируемого объекта, мс

    от 0,5 до 50

    Пределы допускаемой относительной погрешности измерений периода колебаний диагностируемого объекта, %

    • - в диапазоне от 0,5 мс до 5,0 мс включ.

    • - в диапазоне Св. 5,0 мс до 50,0 мс включ.

    ±5

    ±1

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Параметры электропитания

    - напряжение постоянного тока, В

    5,0

    Количество измерительных каналов

    1-4*

    Габаритные размеры, мм, не более

    - регистратор продольных волн (РПВ)

    - диаметр

    50

    - длина

    150

    -планшетный компьютер

    - длина

    210

    - ширина

    140

    - высота

    25

    Масса, кг, не более

    -регистратор продольных волн (РПВ)

    0,35

    - планшетный компьютер

    1,5

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -20 до +50

    - максимальная относительная влажность при температуре окружающего воздуха 30 °С, %

    95

    * В зависимости от комплекта поставки РПВ

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    10

    Средняя наработка до отказа, ч, не менее

    30000
