Номер по Госреестру СИ: 96880-25
96880-25 Нутромеры индикаторные
()
Назначение средства измерений:
Нутромеры индикаторные (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Внешний вид.
Нутромеры индикаторные

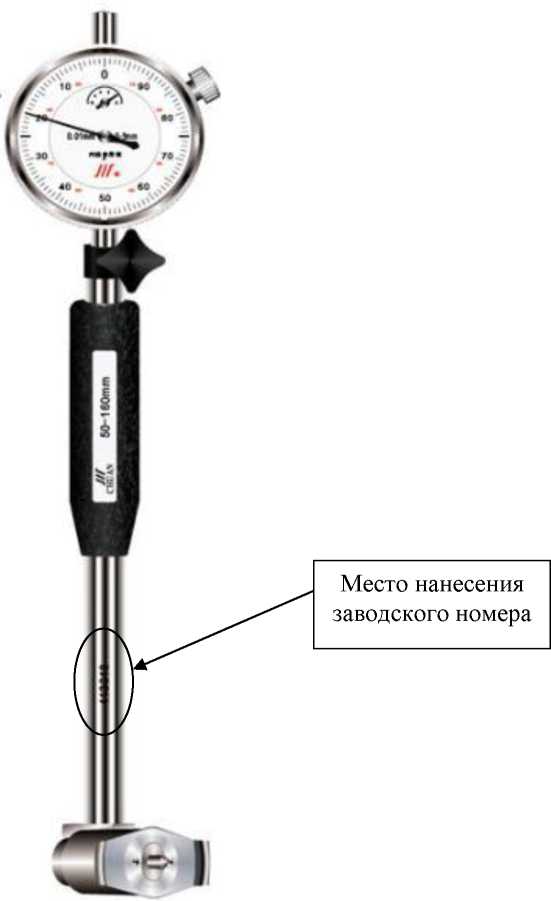

Рисунок № 1
Внешний вид.
Нутромеры индикаторные
Рисунок № 2
Внешний вид.
Нутромеры индикаторные
Рисунок № 3
Внешний вид.
Нутромеры индикаторные
Рисунок № 4
Внешний вид.
Нутромеры индикаторные
Рисунок № 5
Общие сведения
Дата публикации - 20.11.2025
Срок свидетельства - 17.11.2030
Номер записи - 26abdd49-9e0e-9a50-bc61-e5835de2afe4
ID в реестре СИ - 1427303
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НИ,
Производитель
Изготовитель - Chengdu New Chengliang Tools Co., Ltd
Страна - КИТАЙ
Населенный пункт - 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu
Уведомление о начале осуществления предпринимательской деятельности -
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 120
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2468 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Нутромеры индикаторные ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chengdu New Chengliang Tools Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96446-25 18.09.2030 |
Индикаторы часового типа, Chengdu New Chengliang Tools Co., Ltd (КИТАЙ 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu) |
ОТ МП |
1 год |
|
96880-25 17.11.2030 |
Нутромеры индикаторные, Chengdu New Chengliang Tools Co., Ltd (КИТАЙ 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu) |
ОТ МП |
1 год |
Кто поверяет Нутромеры индикаторные ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 120 | 112 | 8 | 0 | 120 | 112 | 8 |
Стоимость поверки Нутромеры индикаторные ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства нутромеров моделей НИ-Ц и НИЦ-ПТ на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция нутромеров моделей НИ-Ц и НИЦ-ПТ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г № 2840;
Стандарт предприятия Chengdu New Chengliang Tools Co., Ltd «Нутромеры индикаторные».
Правообладатель
Chengdu New Chengliang Tools Co., Ltd, Китай
Адрес: No. 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu, Sichuan China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, этаж/помещ./ком. манcарда/XШA/33Б
Тел.: +7 (495) 822-18-08,
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Правообладатель
Chengdu New Chengliang Tools Co., Ltd, Китай
Адрес: No. 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu, Sichuan China
Принцип действия основан на преобразовании взаимного перемещения измерительных стержней нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: отсчетного устройства, зажимного винта, корпуса, теплоизоляционной ручки, центрирующего мостика или без него, подвижного измерительного стержня, неподвижного (сменного) измерительного стержня и зажимной гайки или без нее.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются следующих моделей:
-
- НИ - нутромеры, оснащенные измерительной головкой с ценой деления 0,01 мм;
-
- НИ-Ц - нутромеры, оснащенные измерительной головкой с цифровым отсчетным устройством с шагом дискретности 0,01 мм;
-
- НИ-ПТ - нутромеры, оснащенные аналоговой измерительной головкой с ценой деления 0,001 мм;
-
- НИЦ-ПТ - нутромеры, оснащенные измерительной головкой с цифровым отсчетным устройством с шагом дискретности 0,001 мм.
Нутромеры отличаются между собой внешним видом, метрологическими и краской или лазерной маркировкой.
наносится на паспорт нутромеров
типографским методом, на отсчетное устройство и на теплоизоляционную ручку нутромеров
Заводской номер нутромера в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится как на державку, так и на отсчетное устройство краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 1-5.
Общий вид нутромеров указан на рисунках 1-4.
Общий вид измерительных стержней указан на рисунке 6.
Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера
Место нанесения заводского номера

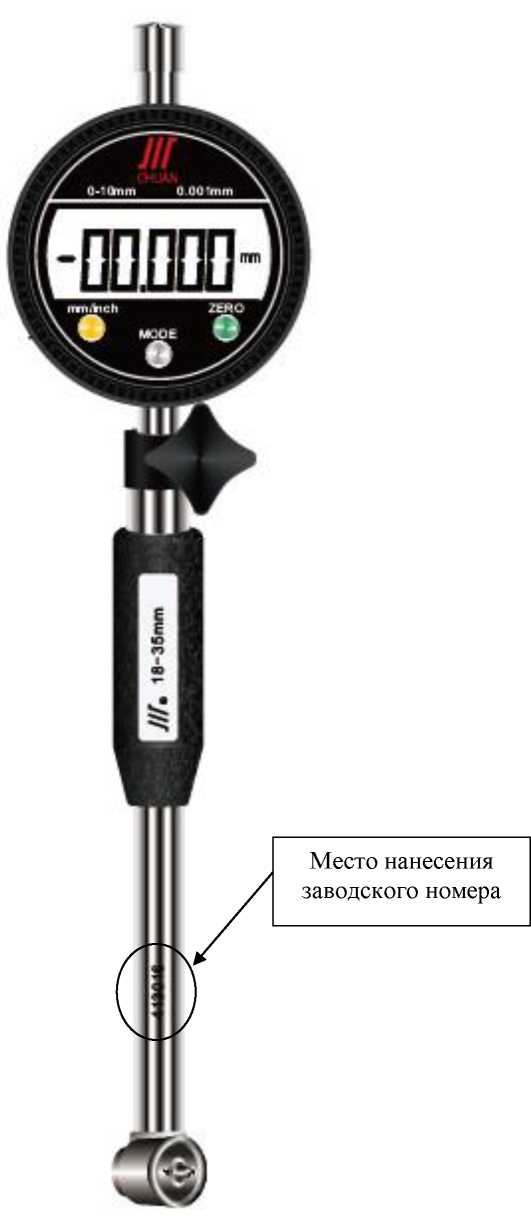

Рисунок 4 - Общий вид нутромеров модели НИЦ-ПТ с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 5 - Места нанесения заводских номеров на отсчетное устройство

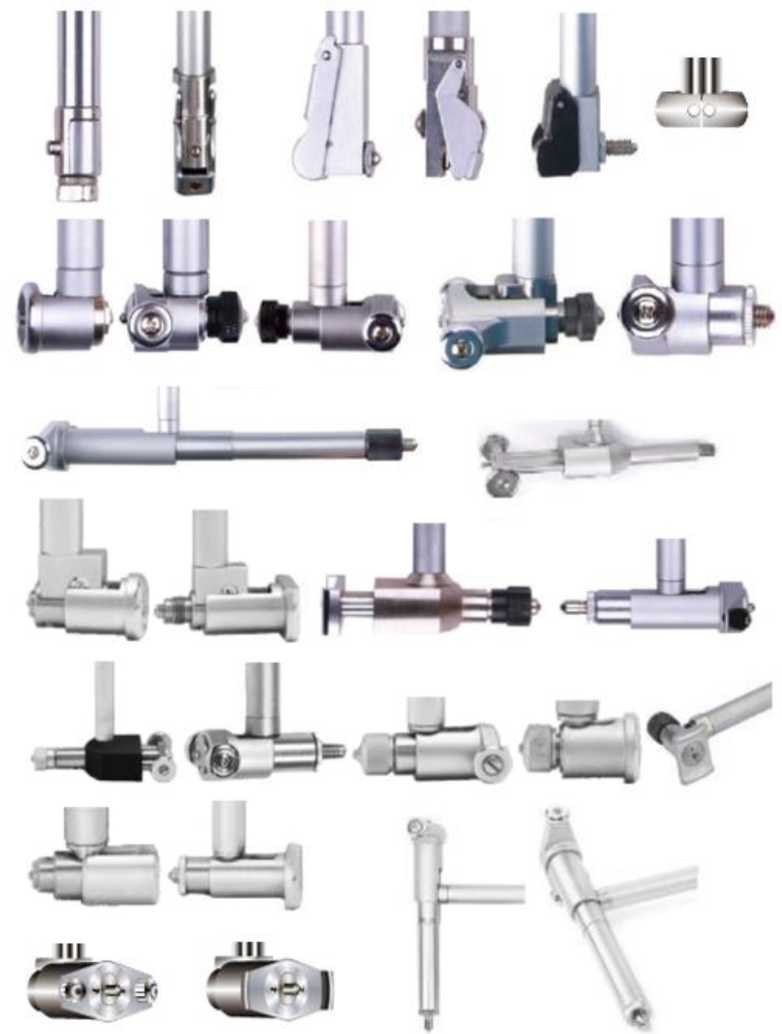

Рисунок 6 - Общий вид измерительных стержней
Таблица 8 -
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер индикаторный |
- |
1 шт. |
|
Элемент питания (для нутромеров моделей НИ-Ц, НИЦ-ПТ) |
- |
1 шт. |
|
Комплект сменных измерительных стержней, удлинителей и приставочных шайб |
- |
1 компл. |
|
Футляр |
- |
1 экз. |
|
Паспорт для нутромеров модели: НИ НИ-Ц НИ-ПТ НИЦ-ПТ |
НИ.ПС.00.0001 НИ-Ц.ПС.00.0001 НИ-ПТ.ПС.00.0001 НИЦ-ПТ.ПС.00.0001 |
1 экз. |
Таблица 1 - М
модели НИ
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Предел допускаемой погрешности*, мкм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | ||
|
На любом участке диапазона измерений |
При перемещении измерительного стержня на величину наименьшего значения | ||||||||
|
0,1 мм |
1,0 мм | ||||||||
|
От 6 до 10 |
От 0 до 3 |
0,01 |
35 |
0,6 |
8 |
- |
12 |
- |
3 |
|
От 10 до 18 |
От 0 до 3 |
0,01 |
50 |
1,0 |
8 |
- |
12 |
3 |
3 |
|
От 18 до 35 |
От 0 до 5 |
0,01 |
130 |
1,2 |
8 |
12 |
15 |
3 |
3 |
|
От 35 до 50 |
От 0 до 5 |
0,01 |
180 |
1,4 |
8 |
12 |
15 |
3 |
3 |
|
От 18 до 50 |
От 0 до 5 |
0,01 |
180 |
1,4 |
8 |
12 |
15 |
3 |
3 |
|
От 50 до 100 |
От 0 до 5 |
0,01 |
205 |
2,1 |
- |
12 |
18 |
3 |
3 |
|
От 50 до 160 |
От 0 до 5 |
0,01 |
205 |
2,1 |
- |
12 |
18 |
3 |
3 |
|
От 100 до 160 |
От 0 до 5 |
0,01 |
205 |
2,1 |
- |
12 |
18 |
3 |
3 |
|
От 100 до 250 |
От 0 до 5 |
0,01 |
314 |
2,1 |
- |
12 |
18 |
3 |
3 |
|
От 160 до 250 |
От 0 до 5 |
0,01 |
314 |
2,3 |
- |
12 |
18 |
3 |
3 |
|
От 250 до 450 |
От 0 до 5 |
0,01 |
500 |
2,3 |
- |
14 |
18 |
- |
3 |
Примечание:
* - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных отклонений на
проверяемом участке
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Пределы допускаемой абсолютной погрешности на любом участке диапазона измерений, мкм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 мм |
0,10 мм | |||||||
|
От 6 до 10 |
От 0 до 1 |
0,001 |
35 |
0,6 |
±5 |
- |
- |
3 |
|
От 10 до 18 |
От 0 до 1 |
0,001 |
50 |
1,0 |
- |
±5 |
2 |
3 |
|
От 18 до 35 |
От 0 до 1 |
0,001 |
130 |
1,0 |
- |
±6 |
2 |
3 |
|
От 35 до 50 |
От 0 до 1 |
0,001 |
180 |
1,0 |
- |
±6 |
2 |
3 |
|
От 18 до 50 |
От 0 до 1 |
0,001 |
180 |
1,0 |
- |
±6 |
2 |
3 |
|
От 50 до 100 |
От 0 до 1 |
0,001 |
205 |
1,0 |
- |
±7 |
2 |
3 |
|
От 50 до 160 |
От 0 до 1 |
0,001 |
205 |
1,0 |
- |
±7 |
2 |
3 |
|
От 100 до 160 |
От 0 до 1 |
0,001 |
205 |
1,0 |
- |
±7 |
2 |
3 |
|
От 100 до 250 |
От 0 до 1 |
0,001 |
314 |
1,0 |
- |
±7 |
2 |
3 |
|
От 160 до 250 |
От 0 до 1 |
0,001 |
314 |
1,0 |
- |
±7 |
2 |
3 |
|
От 250 до 450 |
От 0 до 1 |
0,001 |
500 |
1,0 |
- |
±7 |
- |
3 |
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Шаг дискретности отсчетного устройства, мм |
Глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Предел допускаемой погрешности*, мкм, при перемещении измерительного стержня на величину наименьшего значения |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более |
|
От 6 до 10 |
От 0 до 3 |
0,01 |
35 |
0,6 |
20 |
- |
10 |
|
От 10 до 18 |
От 0 до 3 |
0,01 |
50 |
1,0 |
20 |
20 |
10 |
|
От 18 до 35 |
От 0 до 5 |
0,01 |
130 |
1,2 |
20 |
20 |
10 |
|
От 35 до 50 |
От 0 до 5 |
0,01 |
180 |
1,4 |
20 |
20 |
10 |
|
От 18 до 50 |
От 0 до 5 |
0,01 |
180 |
1,4 |
20 |
20 |
10 |
|
От 50 до 100 |
От 0 до 5 |
0,01 |
205 |
2,1 |
20 |
20 |
10 |
|
От 50 до 160 |
От 0 до 5 |
0,01 |
205 |
2,1 |
20 |
20 |
10 |
|
От 100 до 160 |
От 0 до 5 |
0,01 |
205 |
2,1 |
20 |
20 |
10 |
|
От 100 до 250 |
От 0 до 5 |
0,01 |
314 |
2,1 |
20 |
20 |
10 |
|
От 160 до 250 |
От 0 до 5 |
0,01 |
314 |
2,3 |
20 |
20 |
10 |
|
От 250 до 450 |
От 0 до 5 |
0,01 |
500 |
2,3 |
20 |
- |
10 |
|
Примечание: * - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных отклонений на проверяемом участке | |||||||
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Шаг дискретности отсчетного устройства, мм |
Глубина измерений, мм, не более |
Наименьшее перемещение измерительного стержня, мм |
Пределы допускаемой абсолютной погрешности на любом участке диапазона измерений, мкм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 мм |
0,10 мм | |||||||
|
От 6 до 10 |
От 0 до 10 |
0,001 |
35 |
0,6 |
±4 |
- |
- |
3 |
|
От 10 до 18 |
От 0 до 10 |
0,001 |
50 |
1,0 |
- |
±5 |
3 |
3 |
|
От 18 до 35 |
От 0 до 10 |
0,001 |
130 |
1,0 |
- |
±6 |
3 |
3 |
|
От 35 до 50 |
От 0 до 10 |
0,001 |
180 |
1,0 |
- |
±6 |
3 |
3 |
|
От 18 до 50 |
От 0 до 10 |
0,001 |
180 |
1,0 |
- |
±6 |
3 |
3 |
|
От 50 до 100 |
От 0 до 10 |
0,001 |
205 |
1,0 |
- |
±7 |
3 |
3 |
|
От 50 до 160 |
От 0 до 10 |
0,001 |
205 |
1,0 |
- |
±7 |
3 |
3 |
|
От 100 до 160 |
От 0 до 10 |
0,001 |
205 |
1,0 |
- |
±7 |
3 |
3 |
|
От 100 до 250 |
От 0 до 10 |
0,001 |
314 |
1,0 |
- |
±7 |
3 |
3 |
|
От 160 до 250 |
От 0 до 10 |
0,001 |
314 |
1,0 |
- |
±7 |
3 |
3 |
|
От 250 до 450 |
От 0 до 10 |
0,001 |
500 |
1,0 |
- |
±7 |
- |
3 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
От 6 до 18 мм включ. Св. 18 до 50 мм включ. Св. 50 мм
|
От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
Таблица 6 - Габаритные размеры и масса
|
Диапазон измерений нутромера, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
От 6 до 10 |
400 |
200 |
150 |
0,5 |
|
От 10 до 18 |
400 |
200 |
150 |
0,5 |
|
От 18 до 35 |
400 |
200 |
150 |
0,5 |
|
От 35 до 50 |
400 |
200 |
150 |
0,5 |
|
От 18 до 50 |
400 |
200 |
150 |
0,5 |
|
От 50 до 100 |
450 |
300 |
200 |
0,8 |
|
От 50 до 160 |
450 |
300 |
200 |
0,8 |
|
От 100 до 160 |
450 |
300 |
200 |
0,8 |
|
От 100 до 250 |
450 |
300 |
200 |
0,8 |
|
От 160 до 250 |
500 |
450 |
300 |
1,4 |
|
От 250 до 450 |
800 |
450 |
300 |
1,4 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
60000 |
