Номер по Госреестру СИ: 97012-25
97012-25 Манометры показывающие
(ДМГ-60)
Назначение средства измерений:
Манометры показывающие ДМГ-60 (далее - манометры) предназначены для измерений избыточного давления воздуха и неагрессивных газов.

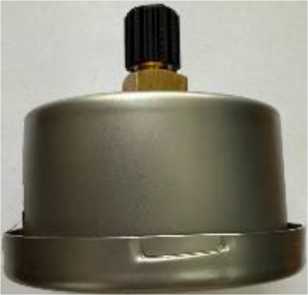

Внешний вид.
Манометры показывающие
Рисунок № 1
Общие сведения
Дата публикации - 01.12.2025
Срок свидетельства - 28.11.2030
Номер записи - 064614a0-fb46-1d5e-cc04-720b5c520761
ID в реестре СИ - 1427333
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ДМГ-60,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Измерение»
Страна - РОССИЯ
Населенный пункт - 430034, г. Саранск, ул. Лодыгина, д. 5, стр. 13
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 63
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2591 от 2025.11.28 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Манометры показывающие (ДМГ-60)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Измерение»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
97012-25 28.11.2030 |
Манометры показывающие, ДМГ-60 Общество с ограниченной ответственностью «Измерение» (РОССИЯ 430034, г. Саранск, ул. Лодыгина, д. 5, стр. 13) |
ОТ |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Манометры показывающие (ДМГ-60)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "СПЗ" (RA.RU.311960) | 63 | 3 | 63 | 0 | 0 | 63 | 63 | 0 |
Стоимость поверки Манометры показывающие (ДМГ-60)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на циферблат манометров методом окрашивания и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа ЦТКА.406121.031 РЭ «Манометр показывающий ДМГ-60. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 4212-118-00227471-2005 Манометры показывающие ДМГ-60. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Измерение»
(ООО «Измерение»)
ИНН 1327157989
Юридический адрес: 430034, г. Саранск, ул. Лодыгина, д. 5, стр. 13
Телефон: (8342) 29-65-09
Е-mail: tpkspz@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «Измерение»
(ООО «Измерение»)
ИНН 1327157989
Адрес: 430034, г. Саранск, ул. Лодыгина, д. 5, стр. 13
Телефон: (8342) 29-65-09
Е-mail: tpkspz@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»(ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20 Телефон/факс: (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-site: www.penzacsm.ru
в реестре аккредитованных лиц
Правообладатель
Общество с ограниченной ответственностью «Измерение»
(ООО «Измерение»)
ИНН 1327157989
Юридический адрес: 430034, г. Саранск, ул. Лодыгина, д. 5, стр. 13
Телефон: (8342) 29-65-09
Е-mail: tpkspz@yandex.ru
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации мембранной коробки (или мембранным блоком). Под воздействием измеряемого давления свободный конец мембранной коробки перемещается и через тягу передается на трибкосекторный механизм, который приводит во вращательное движение указательную стрелку.
Отсчетное устройство выполнено в виде круговой шкалы и показывающей стрелки, насаженной на ось трибки.
Манометры выпускаются в 2 модификациях: ДМГ-60-Р, ДМГ-60-Т, отличающихся внешним видом и расположением присоединительного штуцера для подачи давления.
Места
Место нанесения знака
тверждения типа
/дм г. 80 <
■ П8018 60. Л . ж. 4
Место нанесения
Модификация ДМГ-60-Р
за водского номера
Модификация ДМГ-60-Т
Рисунок 1 - Общий вид
Общий вид манометров приведен на рисунке 1.
Защита манометров от несанкционированного доступа осуществляется методом пломбирования на боковые поверхности с помощью наклеек.
Знак поверки наносится на заднюю сторону манометров.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на циферблат манометров методом окрашивания.
приведена в таблице 3.
Таблица 3 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Манометр показывающий |
ДМГ-60-X* |
1 |
|
Руководство по эксплуатации |
ЦТКА.406121.031 РЭ |
1 |
|
Паспорт |
ЦТКА.406121.031 ПС |
1 |
|
Примечания: * Х - в зависимости от модификации. Допускается при поставке манометров в один адрес поставлять 1 |
экземпляр руководства | |
|
по эксплуатации. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний избыточного давления, кПа |
от 0 до 6; от 0 до10; от 0 до 40; от 0 до 60 |
|
Диапазон измерений избыточного давления, % |
от 0 до 75 диапазона показаний |
|
Класс точности по ГОСТ 2405-88 1) |
1,5; 2,5 |
|
Пределы допускаемой основной приведенной погрешности измерений избыточного давления 1), % |
±1,5; ±2,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений избыточного давления, вызванной отклонением температуры окружающей среды от нормальной, % |
±Kt X |t2 - t1| где Kt - температурный коэффициент равный 0,06 %/°С для манометров класса точности 1,5 и 0,1 %/°С для манометров класса точности 2,5 t2 - температура окружающего воздуха, °С t1 - нормальное значение температуры равное 15 °С, если t2 < t1, °С и 25 °С, если t2 > t1, °С |
|
Примечания:
| |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты оболочки по ГОСТ 14254-2015
|
IP40 IP54 |
|
Нормальные условия:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Рабочие условия эксплуатации:
|
от -50 до +60 до 98 от 84 до 106,7 |
|
Габаритные размеры (диаметрх высотахширина), мм, не более
|
67x110x42 74x76x42 |
|
Масса, кг, не более |
0,2 |
