Сведения о средстве измерений: 97006-25 Установка рентгеновского контроля

Номер по Госреестру СИ: 97006-25
97006-25 Установка рентгеновского контроля
(ARIRANG 130CT)

Назначение средства измерений:
Установка рентгеновского контроля ARIRANG 130CT (далее - установка) предназначена для измерений линейных размеров изделий.

сертификация программного обеспечения
Внешний вид. Установка рентгеновского контроля, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка рентгеновского контроля
Рисунок № 1
Внешний вид. Установка рентгеновского контроля, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка рентгеновского контроля
Рисунок № 2

Общие сведения

Дата публикации - 03.12.2025
Срок свидетельства -
Номер записи - 4793334c-8d75-4ac8-fec6-28695a092b05
ID в реестре СИ - 1427339
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Techvalley Co., Ltd.
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт - 33, Jikdong-ro, Gwanju-si, Gyunggi-do
Уведомление о начале осуществления предпринимательской деятельности -

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2617 от 2025.12.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Установка рентгеновского контроля (ARIRANG 130CT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Techvalley Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
97006-25

Установка рентгеновского контроля, ARIRANG 130CT
Techvalley Co., Ltd. (КОРЕЯ, РЕСПУБЛИКА 33, Jikdong-ro, Gwanju-si, Gyunggi-do)
ОТ
МП
1 год

В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.

На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.

Бесплатный

Кто поверяет Установка рентгеновского контроля (ARIRANG 130CT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Установка рентгеновского контроля (ARIRANG 130CT)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Установка имеет автономное программное обеспечение (далее - ПО), предназначенное для управления установкой, сбора, обработки, визуализации, анализа, хранения и передачи результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

Techvalley X-ray Inspection System

Номер версии (идентификационный номер) ПО

v23.7.26.X*

Цифровой идентификатор ПО

-

* «Х» цифро-буквенное многозначное обозначение, не относящееся к метрологически значимой части ПО

Лист № 3 Всего листов 4

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации совмещенной с паспортом типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Установка рентгеновского контроля ARIRANG 130CT. Инструкция по эксплуатации совмещенная с паспортом», в разделе 6 «Использование установки».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия Techvalley Co., Ltd.

Правообладатель

Techvalley Co., Ltd., Республика Корея Адрес: #A-506 Keumkang Penterium IT Tower, 215, Galmachi-ro, Jungwon-gu, Seongnam-si, Gueonggi-do, South Korea

Изготовитель


Techvalley Co., Ltd., Республика Корея Адрес: #A-506 Keumkang Penterium IT Tower, 215, Galmachi-ro, Jungwon-gu, Seongnam-si, Gueonggi-do, South Korea
Адрес места осуществления деятельности: 33, Jikdong-ro, Gwanju-si, Gyunggi-do, South Korea

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Правообладатель


Techvalley Co., Ltd., Республика Корея Адрес: #A-506 Keumkang Penterium IT Tower, 215, Galmachi-ro, Jungwon-gu, Seongnam-si, Gueonggi-do, South Korea

К настоящему типу средства измерений относится установка с заводским № AR130CT-220139.

Принцип действия установки основан на преобразовании рентгеновского излучения, прошедшего через изделие, установленное на стол между источником ионизирующего излучения и детектором, в цифровое изображение. Рентгеновское излучение, генерируемое источником ионизирующего излучения, попадает на чувствительную область детектора, формирует цифровой сигнал, далее цифровой сигнал передается на компьютер и при помощи программного обеспечения формируется цифровое изображение изделия.

Установка состоит из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения во внешнюю среду, источника ионизирующего излучения (рентгеновская трубка), генератора высокого напряжения, детектора, стола для установки, перемещения и вращения изделия.

Общий вид установки представлен на рисунке 1.

Заводской номер в виде буквенно-цифрового обозначения нанесен на боковую панель корпуса на маркировочной табличке методом лазерной гравировки. Пломбирование установки не предусмотрено. Место нанесения заводского номера приведено на рисунке 2. Нанесение знака поверки на установку не предусмотрено.

Внешний вид. Установка рентгеновского контроля (ARIRANG 130CT), http://oei-analitika.ru

tunttutM. I ми г

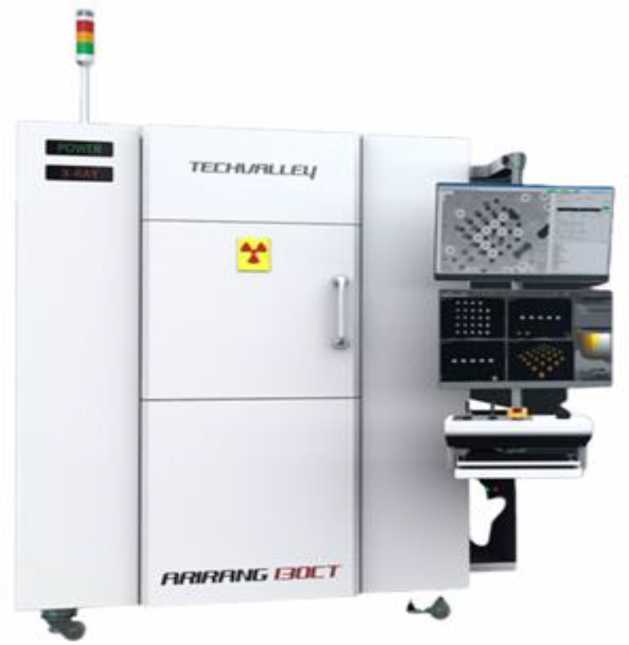

Рисунок 1 - Общий вид установки

MODEL POWER CURRENT VOLTAGE MANUFACTURED SERIAL NO. DESIGN CER. NO.

: ARIRANG 130CT        /

: 220V AC S0/60Hz

• MAX. 0.5mA

: MAX. 130kV

: 2022.11.23                   / J

: AR130CT-220139           j

: NSSC1.12RG001.19          1

TECHVALLEY Co.,LId

£_______________

MADE IN KOREA £ £      j

Внешний вид. Установка рентгеновского контроля (ARIRANG 130CT), http://oei-analitika.ru

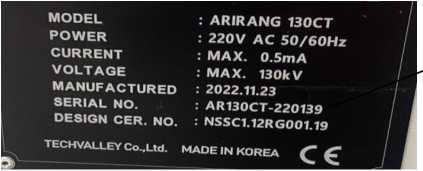

Рисунок 2 - Место нанесения заводского номера

Место нанесения заводского номера


Таблица 5 - Комплектность установки

Наименование

Обозначение

Количество

Установка рентгеновского контроля

ARIRANG 130CT

1 шт.

Компьютер с ПО

-

1 шт.

Инструкция по эксплуатации совмещенная с паспортом

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений линейных размеров, мм

от 0,2 до 45,0

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм

±(50+2Ъ)п

1) L - измеряемая длина в мм.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более - высота

1700

- ширина

1500

- длина

2000

Масса, кг, не более

2500

Условия эксплуатации:

- температура окружающего воздуха, °С

от +18 до +25

- относительная влажность окружающего воздуха, %, не более

80

Параметры электропитания от сети переменного тока: -     напряжение переменного тока, В

220±22

-     частота переменного тока, Гц

от 50 до 60

Потребляемая мощность, Вт, не более

5000

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

10

Наработка до отказа, ч, не менее

20000
