Сведения о средстве измерений: 96998-25 Измерители мгновенных значений напряжения

Номер по Госреестру СИ: 96998-25
96998-25 Измерители мгновенных значений напряжения
(МН32-4И8С-PXIe)

Назначение средства измерений:
Измерители мгновенных значений напряжения МН32-4И8С-РХ1е (далее по тексту - измерители) предназначены для измерений мгновенных значений напряжения по 32 каналам с дифференциальными выходами.

сертификация программного обеспечения

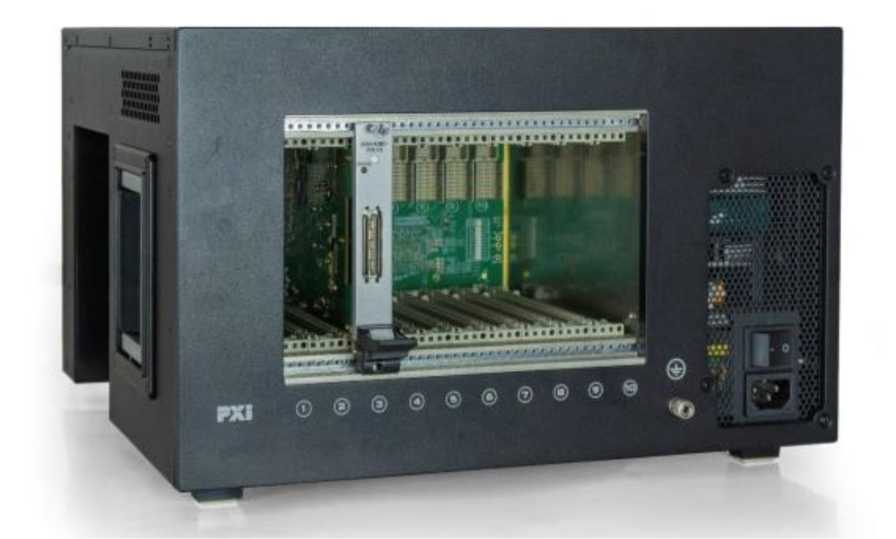

Внешний вид. Измерители мгновенных значений напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители мгновенных значений напряжения
Рисунок № 1

Общие сведения

Дата публикации - 03.12.2025
Срок свидетельства - 01.12.2030
Номер записи - 169c2b6e-e7c7-e102-e659-9fdaa474cf07
ID в реестре СИ - 1427347
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью «VXI-Системы»
Страна - РОССИЯ
Населенный пункт - 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_4 Подбор поверителей по разделу области измерений

"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.

Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 91
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 90
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2617 от 2025.12.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Измерители мгновенных значений напряжения (МН32-4И8С-PXIe)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «VXI-Системы»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96280-25
29.08.2030
 Системы автоматизированные измерительные, ТЕСТ-2301
Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) 		ОТ
МП 		3 года
96098-25
11.08.2030
 Системы автоматизированные измерительные, ТЕСТ-9110-XXX-NNN-KKKKK-VVVV
Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) 		ОТ
МП 		1 год
96641-25
13.10.2030
 Системы автоматизированные измерительные, Ц16-ЖУВТ
Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) 		ОТ
МП 		3 года
96998-25
01.12.2030
 Измерители мгновенных значений напряжения, МН32-4И8С-PXIe
Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) 		ОТ
МП 		1 год
96997-25
01.12.2030
 Модули питания, МП8В50А
Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) 		ОТ
МП 		1 год
97346-25
26.12.2030
 Осциллографы цифровые, ОСЦ
Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) 		ОТ
МП 		2 года
97859-26
04.03.2031
 Магазины сопротивления прецизионные, ПС8-PXIe
Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) 		ОТ
МП 		1 год
98017-26
19.03.2031
 Установки, УПЭМ
Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) 		ОТ
МП 		1 год
98572-26
25.05.2031
 Генераторы сигналов, ГСМ PXIe
Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) 		ОТ
МП 		2 года
Отчет - MM_6 МВИ по видам измерений (МВИ, ФГИС «Аршин»)

Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).

Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».

Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители мгновенных значений напряжения (МН32-4И8С-PXIe)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "VXI-СИСТЕМЫ"
(РОСС RU.0001.310103)
  • Нет модификации
    		•  91 72 91 0 0 91 91 0

    Стоимость поверки Измерители мгновенных значений напряжения (МН32-4И8С-PXIe)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Измерители работают под управлением встроенного программного обеспечения (далее - ПО), которое выполняет следующие функции:

    • - считывание измерительной информации;

    • - передачу измерительной информации ПО верхнего уровня;

    • - протоколирование измерительной информации.

    Метрологически значимая часть ПО выделена в файлы библиотеки математических функций undaq_math.dll и undaq_math64.dll, libundaq_math.so.

    Метрологические характеристики измерителей нормированы с учетом влияния ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Windows 32-bit

    Windows 64-bit

    Linux 64-bit

    Идентификационное наименование

    ПО

    undaq_math.dll

    undaq_math64.dll

    libudaq_math.so

    Номер версии (идентификационный номер) ПО, не ниже

    1.0

    1.0

    1.0

    Цифровой идентификатор ПО

    06b8 24b5

    F57c 04cd

    0dfe 5fbc

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорта методом компьютерной графики и на маркировочную табличку измерителей любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Описание и работа» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;

    ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;

    Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    ГВТУ.468266.009ТУ «Измерители мгновенных значений напряжения МН32-4И8С-РХ1е. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «VXI-Системы»

    (ООО «VXI-Системы»)

    Юридический адрес: 124482 г. Москва, г. Зеленоград, Савёлкинский проезд, д. 4, этаж 6, пом. XIV, ком. 1

    ИНН 7735126740

    Телефон (факс): (495) 983-10-73

    E-mail: inftest@inftest.ru

    Изготовитель


    Общество с ограниченной ответственностью «VXI-Системы»
    (ООО «VXI-Системы»)
    Адрес: 124482 г. Москва, г. Зеленоград, Савёлкинский проезд, д. 4, этаж 6, пом. XIV, ком. 1
    ИНН 7735126740
    Телефон (факс): (495) 983-10-73
    E-mail: inftest@inftest.ru

    Испытательный центр


    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, пр. Вернадского, д. 41, стр. 1, пом. 263
    Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
    Тел.: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель


    Общество с ограниченной ответственностью «VXI-Системы»
    (ООО «VXI-Системы»)
    Юридический адрес: 124482 г. Москва, г. Зеленоград, Савёлкинский проезд, д. 4, этаж 6, пом. XIV, ком. 1
    ИНН 7735126740
    Телефон (факс): (495) 983-10-73
    E-mail: inftest@inftest.ru

    Принцип действия измерителей основан на измерении и аналого-цифровом преобразовании напряжения постоянного тока в цифровой код.

    Измерители используются в составе информационных измерительных систем совместно с носителем модулей: модулем HMPXI AXIe-1 ФТКС.468260.186, шасси СН-14 PXIe ФТКС.469133.024, шасси СН-14 PXIe-PC ФТКС.469133.025, моноблоком PXIe-10 ФТКС.469133.026 и аналогичными, поддерживающими работу модулями стандарта PXIe.

    Измерители выполнены в виде модулей и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.

    На каждый измеритель наносится маркировочная табличка, которая содержит следующую информацию: торговый знак и/или наименование изготовителя, наименование и обозначение модуля, заводской номер, дата производства, знак утверждения типа. Заводской номер в виде цифрового обозначения наносится на маркировочную табличку методом типографской печати.

    Пломбирование измерителей не предусмотрено.

    Нанесение знака поверки на измерители не предусмотрено.

    Общий вид измерителей представлен на рисунке 1. Измеритель мгновенных значений напряжения МН32-4И8С-РХ1е, установленный в моноблок, приведен на рисунке 2.

    pX is

    Места нанесения маркировки и знака утверждения типа

    Рисунок 1 - Общий вид измерителей

    Внешний вид. Измерители мгновенных значений напряжения (МН32-4И8С-PXIe), http://oei-analitika.ru

    Рисунок 2 - Измеритель мгновенных значений напряжения МН32-4И8С-РХ1е, установленный в моноблок


    Таблица 5 -

    Наименование

    Обозначение

    Количество, шт/экз

    Измеритель мгновенных значений напряжения

    МН32-4И8С-РХ1е

    1

    Руководство по эксплуатации

    ГВТУ.468266.009РЭ

    1

    Паспорт

    ГВТУ.468266.009ПС

    1

    Модули Информтест DAQ Управляющая панель Qt Руководство оператора

    ФТКС.67010-01 34 01

    *

    Модули Информтест DAQ

    Драйвер

    Руководство системного программиста

    ФТКС.77010-01 32 01

    *

    Кабель Т-МН32-4И8С-РХ1е

    ГВТУ.685627.002

    *

    Кабель ТПТПВ

    ФТКС.685621.038

    *

    Кабель ТПТПВЭ

    ФТКС.685621.531

    *

    Фильтр

    ФТКС.687420.145

    *

    Устройство ИОН-M

    ФТКС.687420.162

    *

    * В соответствии с заказом.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерения мгновенных значений напряжения при минимальном периоде получения результатов измерений, В

    от -10 до +10

    Пределы основной допускаемой относительной погрешности измерения мгновенных значений напряжения при минимальном периоде получения результатов измерений U, %:

    • - в диапазоне от -10 до 10

    • - в диапазоне от -1 до 1

    • - в диапазоне от -0,1 до 0,1

    ±[0,05+0,05(Um/Ux-1)]

    ±[0,10+0,05(Um/Ux-1)]

    ±[0,15+0,10(Um/Ux-1)]

    Примечания:

    • 1. Um - верхнее значение диапазона измерения значений напряжения.

    • 2. Ux - измеренное значение напряжения.

    • 3. Дополнительная погрешность измерений, вызванная изменением температуры окружающей среды в пределах условий эксплуатации на каждый 1 °C от нормальных условий измерений от плюс 18 C до плюс 22 C, составляет ±0,002 %.

    • 4. Основная и дополнительная погрешности суммируются алгебраически.

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Напряжение сети питания, В

    12±0,6

    3,3±0,17

    Динамическая сила тока потребления по цепи «12 В», А, не более

    1,5

    Габаритные размеры (ширинахвысотахдлина), мм, не более

    130,5x20,0x213,8

    Масса, кг, не более

    0,41

    Период семплирования, с

    от 0,540-6 до 1

    Рабочие условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность при температуре плюс 25 °C, %, не более

    • - атмосферное давление, кПа

    от +5 до +40

    80

    от 84 до 107

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч, не менее

    20000

    Средний срок службы, лет, не менее

    10,5
