Сведения о средстве измерений: 96981-25 Токосъёмники для проведения специальных исследований

Номер по Госреестру СИ: 96981-25
96981-25 Токосъёмники для проведения специальных исследований
(ТИ-2СИ)

Назначение средства измерений:
Токосъёмники для проведения специальных исследований ТИ-2СИ (далее -токосъёмники) предназначены (совместно с измерительными приемниками, анализаторами спектра и вольтметрами селективными с входным сопротивлением 50 Ом) для измерений силы переменного электрического тока в токопроводящих линиях при выполнении специальных исследований.

сертификация программного обеспечения

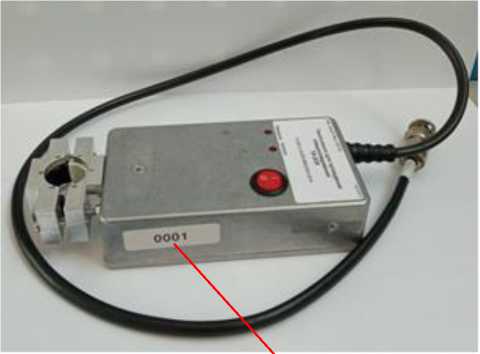

Внешний вид. Токосъёмники для проведения специальных исследований, http://oei-analitika.ru рисунок № 1
Внешний вид.
Токосъёмники для проведения специальных исследований
Рисунок № 1

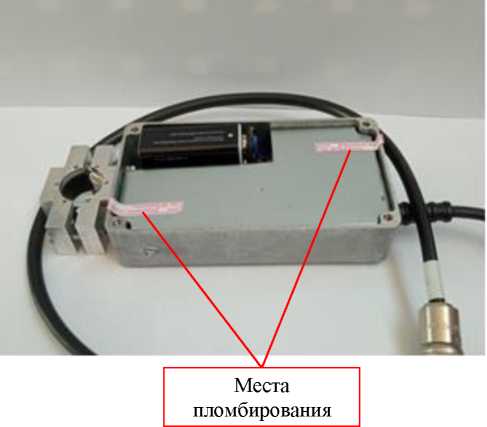

Внешний вид. Токосъёмники для проведения специальных исследований, http://oei-analitika.ru рисунок № 2
Внешний вид.
Токосъёмники для проведения специальных исследований
Рисунок № 2

Общие сведения

Дата публикации - 01.12.2025
Срок свидетельства - 28.11.2030
Номер записи - ae2dfb55-9f27-4d9c-7bd5-0c0e574e44a2
ID в реестре СИ - 1427364
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Технологии защиты информации»
Страна - РОССИЯ
Населенный пункт - 141090, Mocковская обл., г. Kopoлёв, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148
Уведомление о начале осуществления предпринимательской деятельности -

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2591 от 2025.11.28 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Токосъёмники для проведения специальных исследований (ТИ-2СИ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Технологии защиты информации»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96981-25
28.11.2030
Токосъёмники для проведения специальных исследований, ТИ-2СИ
Общество с ограниченной ответственностью «Технологии защиты информации» (РОССИЯ 141090, Mocковская обл., г. Kopoлёв, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148)
ОТ
МП
1 год

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Токосъёмники для проведения специальных исследований (ТИ-2СИ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Токосъёмники для проведения специальных исследований (ТИ-2СИ)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2.3 «Использование токосъёмника» документа РЭ 26.51.43.140-00288922204-2019 «Токосъёмники для проведения специальных исследований ТИ-2СИ. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-101 до 1-106 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

ТУ 26.51.43.140-002-88922204-2019 «Токосъёмники для проведения специальных исследований ТИ-2СИ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Технологии защиты информации» (ООО «Тех ЗИ»)

ИНН 5054091042

Адрес юридического лица: 141090, Московская обл., г. Королёв, мкр. Юбилейный,

ул. Пионерская, д. 7/1, кв. 148

Изготовитель


Общество с ограниченной ответственностью «Технологии защиты информации»
(ООО «Тех ЗИ»)
ИНН 5054091042
Адрес: 141090, Московская обл., г. Королёв, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Правообладатель

Общество с ограниченной ответственностью «Технологии защиты информации» (ООО «Тех ЗИ»)
ИНН 5054091042
Адрес юридического лица: 141090, Московская обл., г. Королёв, мкр. Юбилейный,
ул. Пионерская, д. 7/1, кв. 148

Принцип действия токосъёмника основан на измерении силы переменного электрического тока в проводнике с помощью токового трансформатора с размыкаемым магнитопроводом. Сигнал переменного тока преобразуется в сигнал переменного напряжения в токовом трансформаторе, далее проходит через режекторный фильтр, настроенный на частоту 50 Гц, усиливается малошумящим широкополосным усилителем и подается на выход токосъемника. Измеряемое значение силы переменного тока в проводнике, охваченном магнитопроводом, определяется величиной переменного напряжения на выходе токосъёмника и коэффициентом калибровки токосъёмника.

Токосъёмник состоит из корпуса, в котором помещён активный входной преобразователь и батарейный отсек. На корпусе расположены токовый трансформатор с размыкаемым магнитопроводом для охвата проводника линии, отходящей от исследуемого технического средства, выключатель питания, индикаторы питания и перегрузки. Из корпуса выходит экранированный кабель с разъёмом для подключения к измерителю помех.

Нанесение знака поверки на токосъёмники не предусмотрено. Пломбирование токосъёмников осуществляется бумажными наклейками на защитном экране, расположенном внутри корпуса. Заводской номер, идентифицирующий каждый экземпляр, наносится на наклейку на боковой стенке корпуса токосъёмника в формате цифрового обозначения. Общий вид токосъёмников, с указанием места нанесения заводского номера и мест пломбирования представлены на рисунках 1 и 2.

Внешний вид. Токосъёмники для проведения специальных исследований (ТИ-2СИ), http://oei-analitika.ru

Место нанесения заводского номера

Внешний вид. Токосъёмники для проведения специальных исследований (ТИ-2СИ), http://oei-analitika.ru

Рисунок 1 - Общий вид токосъёмников, с указанием мест пломбирования и

места нанесения заводского номера


Таблица 3 - Комплектность токосъёмников

Наименование

Обозначение

Количество

Токосъёмник для проведения специальных исследований

ТИ-2СИ

1 шт.

Эластичная вставка

1 шт.

Элемент питания

Крона

1 шт.

Руководство по эксплуатации

РЭ 26.51.43.140-002-88922204-2019

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Диапазон рабочих частот, кГц

от 0,09 до 2000

Пределы допускаемого коэффициента калибровки, дБ

от -20 до 15

Пределы допускаемой относительной погрешности коэффициента калибровки, дБ

±1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Максимальная сила переменного тока через токовый трансформатор, мА, не менее

140

Напряжение собственных шумов в полосе пропускания 1 Гц, мкВ (СКЗ), не более

0,5

Габаритные размеры, мм, не более:

длина

155

ширина

75

высота

40

Масса (без элемента питания), кг, не более

0,3

Параметры электрического питания

напряжение постоянного тока, В

9

Условия эксплуатации:

температура окружающего воздуха, °С

от +15 до +40

относительная влажность окружающего воздуха, %

от 30 до 85

атмосферное давление, кПа

от 84 до 106,7
