Номер по Госреестру СИ: 96961-25
96961-25 Системы телеметрии и телемеханики на базе программируемых логических контроллеров
(СТТ)
Назначение средства измерений:
Системы телеметрии и телемеханики на базе программируемых логических контроллеров СТТ (далее - системы) предназначены для измерений сигналов от не входящих в состав системы датчиков: сопротивления постоянному току от термопреобразователей сопротивления в температурном эквиваленте, силы постоянного тока.
Внешний вид.
Системы телеметрии и телемеханики на базе программируемых логических контроллеров
Рисунок № 1
Общие сведения
Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - bc823aab-15fc-152f-6646-38ff782aac19
ID в реестре СИ - 1427380
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Завод «Нефтегазоборудование»
Страна - РОССИЯ
Населенный пункт - 410080, Саратовская обл., г.о. город Саратов, г. Саратов, пр-кт Строителей, зд. 39Н, стр. 6
Уведомление о начале осуществления предпринимательской деятельности -
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2577 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы телеметрии и телемеханики на базе программируемых логических контроллеров (СТТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Завод «Нефтегазоборудование»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96961-25 26.11.2030 |
Системы телеметрии и телемеханики на базе программируемых логических контроллеров, СТТ Общество с ограниченной ответственностью «Завод «Нефтегазоборудование» (РОССИЯ 410080, Саратовская обл., г.о. город Саратов, г. Саратов, пр-кт Строителей, зд. 39Н, стр. 6) |
ОТ МП |
3 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Системы телеметрии и телемеханики на базе программируемых логических контроллеров (СТТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы телеметрии и телемеханики на базе программируемых логических контроллеров (СТТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) систем предназначено для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей параметров, передачи информации на верхний уровень.
B процессе измерений системы принимают информацию от измерительных преобразователей параметров, обрабатывают, формируют измерительную информацию, протоколируют, индицируют, регистрируют, хранят результаты измерений и передают по каналам связи на верхний уровень информационных систем (центральных пультов управления) архивную информацию и информацию о текущих результатах измерений.
Комплекс ПО состоит из двух частей: ПО панели оператора и ПО контроллеров (модулей аналогового ввода).
ПО контроллеров (модулей аналогово ввода) из состава систем является метрологически значимой частью программного обеспечения. ПО панели оператора расчетов и обработки данных не выполняет, и является только средством визуального интерфейса пользователя и является метрологически незначимым.
Исполняемый код ПО контроллеров (модулей аналогово ввода) из состава систем, результаты измерений хранятся в энергонезависимой памяти контроллеров (модулей аналогово ввода) из состава систем. Замена исполняемого кода ПО контроллеров (модулей аналогово ввода) из состава систем, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.
Метрологические характеристики систем нормированы с учетом влияния ПО.
Данные о ПО и уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с рекомендациями Р 50.2.077-2014 контроллеров (модулей аналогово ввода), входящих в состав систем, отражены в соответствующих сведениях об утвержденном типе, размещенных в Федеральном информационном фонде по обеспечению единства измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта-формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку системы любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» документа НГО.4.201.507 РЭ Системы телеметрии и телемеханики на базе программируемых логических контроллеров СТТ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 26.51.44-059-55402257-2022 «Системы телеметрии и телемеханики на базе программируемых логических контроллеров СТТ. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Завод «Нефтегазоборудование»
(ООО «Завод «Нефтегазоборудование»)
Адрес юридического лица: 410080, Саратовская обл., г.о. город Саратов, г. Саратов, пр-кт Строителей, зд. 39Н, стр. 6
ИНН 6454054449
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Принцип действия систем основан на аналого-цифровом преобразовании входных сигналов от не входящих в состав системы датчиков, осуществляемом программируемыми логическими контроллерами, и визуализации измерительной информации на панели оператора или дисплеях и видеомониторах, входящих в состав автоматизированных рабочих мест.
Системы являются проектно-компонуемыми изделиями и имеют агрегатную архитектуру. Конструктивно системы состоят из набора функциональных устройств, объединенных шинами питания и передачи данных. Функциональные устройства размещаются в шкафах управления.
Системы выпускаются в исполнении НГО.4.201.507. Количество и номенклатура измерительных каналов определяется заказом и указывается в формуляре. Системы могут включать в себя следующие типы измерительных каналов: измерительные каналы сигналов от термопреобразователей сопротивления; измерительные каналы силы постоянного тока.
Конфигурация системы по составу оборудования, его количеству, требованиям к функциям формируется с учетом особенностей каждого управляемого технологического процесса и определяется проектом.
Системы, в зависимости от заказа, состоят из:
- программируемых логических контролеров (далее - контроллеры) (контроллеры программируемые логические REGUL RX00 (модификация REGUL R500), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16 или системы ввода-вывода распределительные Fastwel I/O, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58557-14 или контролеры логические программируемые ПЛК 200 (без модулей в составе), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 84822-22 или контролеры логические программируемые ПЛК 200, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 84822-22 в составе: модуль аналогового ввода МВ210-101 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 76920-19 или модуль аналогового ввода МВ210-102 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 92904-24 или контролеры логические программируемые ПЛК 100 в составе: модуль аналогового ввода МВ210-101 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 76920-19 или модуль аналогового ввода МВ210-102 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 92904-24; модули центрального процессора, модули связи, модули ввода-вывода и т.д.);
- локальной панели оператора (при необходимости);
- источников электропитания;
- телекоммутационного оборудования;
- барьеров искрозащиты в искробезопасных цепях дискретных сигналов (при необходимости);
- исполнительных устройств (при необходимости).
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

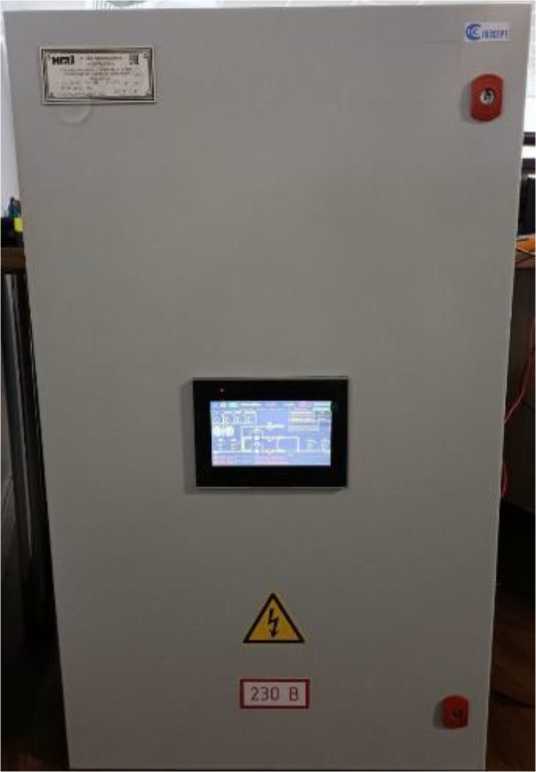

Общий вид систем представлен на рисунке 1. Пример маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.
