Сведения о средстве измерений: 96953-25 Анализаторы хроматографические автоматические

Номер по Госреестру СИ: 96953-25
96953-25 Анализаторы хроматографические автоматические
(АСА-2ЕН)

Назначение средства измерений:
Анализаторы хроматографические автоматические ACA-2EH (далее - анализаторы) предназначены для измерений массовых концентраций дивинила, амиленов (смесь изомеров) и изопрена в атмосферном воздухе.

сертификация программного обеспечения
Внешний вид. Анализаторы хроматографические автоматические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы хроматографические автоматические
Рисунок № 1
Внешний вид. Анализаторы хроматографические автоматические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы хроматографические автоматические
Рисунок № 2
Внешний вид. Анализаторы хроматографические автоматические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы хроматографические автоматические
Рисунок № 3

Общие сведения

Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - f32fc3e3-0e40-d616-bd86-3bdd149dada1
ID в реестре СИ - 1427385
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Открытое акционерное общество «Лига»
Страна - РОССИЯ
Населенный пункт - 410056, г. Саратов, пер. Мирный, зд. 4
Уведомление о начале осуществления предпринимательской деятельности -

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2578 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Анализаторы хроматографические автоматические (АСА-2ЕН)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество «Лига»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96389-25
10.09.2030
Анализаторы спектрофотометрические автоматические, САФ
Открытое акционерное общество «Лига» (РОССИЯ 410056, г. Саратов, пер. Мирный, зд. 4)
ОТ
МП
1 год
96953-25
26.11.2030
Анализаторы хроматографические автоматические, АСА-2ЕН
Открытое акционерное общество «Лига» (РОССИЯ 410056, г. Саратов, пер. Мирный, зд. 4)
ОТ
МП
1 год

Кто поверяет Анализаторы хроматографические автоматические (АСА-2ЕН)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы хроматографические автоматические (АСА-2ЕН)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет следующие функции:

  • - автоматический контроль параметров работы анализатора;

  • - выполнение измерений непрерывно (циклически), разово и по расписанию;

  • - отображение результатов измерений, хранение и передача во внешние системы;

  • - опционально, контроль точности в автоматическом режиме (при наличии внешнего устройства).

ПО идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.

Уровень защиты встроенного ПО анализаторов «средний» в соответствии с Р 50.2.077-2014.

Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО (свидетельство о государственной регистрации)

«Лига-Автохром»

(Свидетельство № 2015613006 от 12.01.2015)

Номер версии (идентификационный номер) ПО

не ниже 1.7.11.2747

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

0fd471ae88e80a2258a5f98bef2b834a

Примечание - Значение контрольной суммы исполняемого кода относится только к файлам ПО указанной версии


Знак утверждения типа

Знак утверждения типа

наносится на маркировочную табличку, расположенную на задней панели прибора, способом термотрансферной печати и на титульный лист руководства по эксплуатации печатным способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации УФКВ 619.0117 РЭ, раздел 2.5 «Работа с анализатором».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2315 от 31.12.2020 г. Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха Общие технические условия;

Приказ Минприроды России № 524 от 30.07.2020 г. Об утверждении требований к проведению наблюдений за состоянием окружающей среды, ее загрязнением;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 3.1.1 и п. 3.1.2;

ТУ 26.51.53-117-12259462-2024 Анализаторы хроматографические автоматические ACA-2EH. Технические условия.

Правообладатель

Открытое акционерное общество «Лига»

(ОАО «Лига»)

ИНН 6454007505

Юридический адрес: 410056, г. Саратов, пер. Мирный, зд. 4

Тел./факс: +7 (8452) 74-69-70, 800-333-69-70

E-mail: info@ligaoao.ru

Web-сайт: www.ligaoao.ru

Изготовитель

Открытое акционерное общество «Лига» (ОАО «Лига»)
ИНН 6454007505
Адрес: 410056, г. Саратов, пер. Мирный, зд. 4
Тел./факс: +7 (8452) 74-69-70, 800-333-69-70
E-mail: info@ligaoao.ru
Web-сайт: www.ligaoao.ru

Испытательный центр


Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель


Открытое акционерное общество «Лига»
(ОАО «Лига»)
ИНН 6454007505
Юридический адрес: 410056, г. Саратов, пер. Мирный, зд. 4
Тел./факс: +7 (8452) 74-69-70, 800-333-69-70
E-mail: info@ligaoao.ru
Web-сайт: www.ligaoao.ru

Принцип действия анализаторов основан на предварительном отборе и концентрировании пробы с последующим хроматографическим разделением компонентов пробы и фотоионизационным детектированием.

Анализаторы конструктивно представляют собой одноблочные стационарные приборы.

В корпусе анализаторов расположены: термостат с хроматографической колонкой, регуляторы расхода и давления газа (электронные и/или механические), побудитель (насос) для отбора проб воздуха, устройство предварительного концентрирования пробы, система переключения газовых потоков, электрические платы и фотоионизационный детектор.

Газом-носителем является азот особой чистоты по ГОСТ 9293-74.

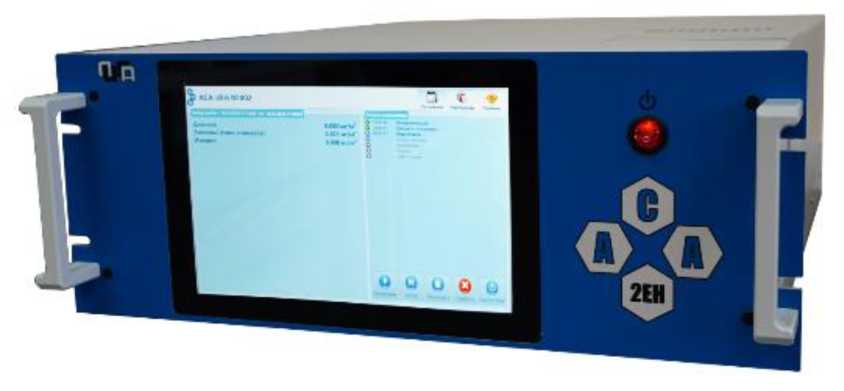

Общий вид анализаторов представлен на рисунке 1. Нанесение знака поверки на анализатор не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится способом термотрансферной печати на маркировочную табличку. Общий вид задней панели анализаторов с указанием места пломбировки и маркировочной таблички приведен на рисунке 2. Пример маркировочной таблички приведен на рисунке 3.

Внешний вид. Анализаторы хроматографические автоматические (АСА-2ЕН), http://oei-analitika.ru

Рисунок 1 - Общий вид анализаторов

Внешний вид. Анализаторы хроматографические автоматические (АСА-2ЕН), http://oei-analitika.ru

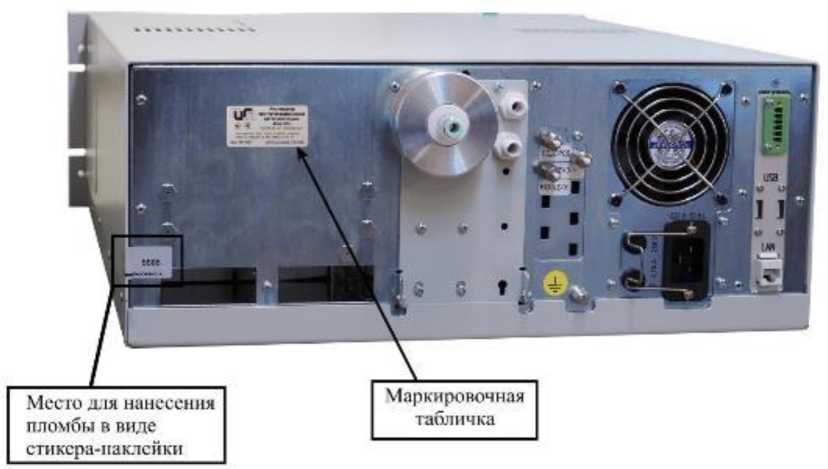

Моего для нанесения пломбы в виде стикера-наклейки

Маркировочная табличка

Рисунок 2 - Схема пломбировки анализаторов от несанкционированного доступа и место нанесения маркировочной таблички

Внешний вид. Анализаторы хроматографические автоматические (АСА-2ЕН), http://oei-analitika.ru

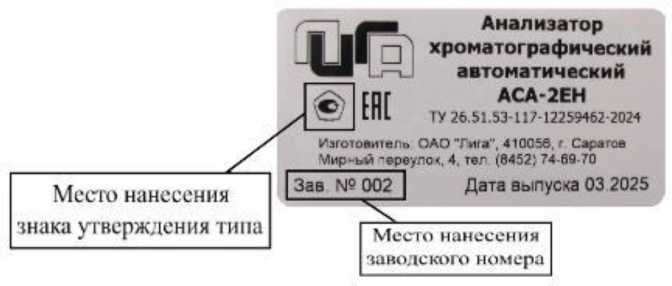

Рисунок 3 - Маркировочная табличка


Таблица 5 -

Наименование

Обозначение

Количество

Анализатор хроматографический автоматический ACA-2EH

-

1 шт.

Кабель питания

-

1 шт.

Паспорт

УФКВ 619.0117 ПС

1 экз.

Руководство по эксплуатации анализатора

УФКВ 619.0117 РЭ

1 экз.

Методика поверки

-

1 экз.

Комплект ЗИП1)

-

1 компл.

1) Согласно ведомости ЗИП


Таблица 2 - Метрологические характеристики

Определяемый компонент

Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента или смеси компонентов, мг/м3

Пределы допускаемой погрешности

приведенной*,

Y, %

относительной,

6, %

Дивинил

от 0 до 30

от 0 до 0,025 включ.

±20

св. 0,025 до 30

-

±20

Амилены (смесь изомеров)

от 0 до 15

от 0 до 0,3 включ.

±25

св. 0,3 до 15

±25

Изопрен

от 0 до 5

от 0 до 0,1 включ.

±20

св. 0,1 до 5

±20

* Погрешность приведена к верхнему значению поддиапазона измерений

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры сети электрического питания:

- напряжение переменного тока, В

от 196 до 253

- частота переменного тока, Гц

от 47,5 до 52,5

Потребляемая электрическая мощность, В^А, не более

500

Электрическое сопротивление изоляции, МОм, не менее

100

Габаритные размеры, мм, не более:

- высота

223

- ширина

483

- длина

660

Масса, кг, не более

30

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +35

- относительная влажность окружающего воздуха, %

от 0 до 75

- атмосферное давление, кПа

от 84 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

6

Средняя наработка до отказа, ч

10000
