Номер по Госреестру СИ: 96929-25
96929-25 Преобразователи температуры резистивные
(ПТР-109М4)
Назначение средства измерений:
Преобразователи температуры резистивные ПТР-109М4 (далее - преобразователи) предназначены для измерений температуры неагрессивных жидких и газообразных сред.
Внешний вид.
Преобразователи температуры резистивные
Рисунок № 1
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - f7a943d0-7f1e-38b7-6465-2b6fe728e349
ID в реестре СИ - 1427409
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+»
Страна - РОССИЯ
Населенный пункт - 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2549 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи температуры резистивные (ПТР-109М4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96929-25 24.11.2030 |
Преобразователи температуры резистивные, ПТР-109М4 Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+» (РОССИЯ 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1) |
ОТ МП |
2 года |
|
97273-25 22.12.2030 |
Преобразователи температуры термоэлектрические, ПТТ-158М1 Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+» (РОССИЯ 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1) |
ОТ МП |
2 года |
|
97272-25 22.12.2030 |
Преобразователи температуры термоэлектрические, ПТТ-99 Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+» (РОССИЯ 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1) |
ОТ МП |
2 года |
|
97250-25 22.12.2030 |
Преобразователи температуры термоэлектрические кабельные, ПТТК-162М Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+» (РОССИЯ 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Преобразователи температуры резистивные (ПТР-109М4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 24 | 24 | 0 | 24 | 0 | 24 | 0 | 24 |
Стоимость поверки Преобразователи температуры резистивные (ПТР-109М4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист этикетки и руководства по технической эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Работа» документа ТСВУ.405211.001РЭ «Преобразователь температуры резистивный ПТР-109М4. Руководство по технической эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6651-2009 ГСИ «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Приказ Росстандарта от 19 ноября 2024 года № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»
ТСВУ.405211.001ТУ «Преобразователь температуры резистивный ПТР-109М4. Технические условия»
Правообладатель Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+»
(ООО «ТИСО-ТочМаш+»)
Адрес юридического лица: 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1
ИНН 1655339357
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Правообладатель
Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+»(ООО «ТИСО-ТочМаш+»)
Адрес юридического лица: 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1
ИНН 1655339357
Принцип действия преобразователей основан на использовании свойств металла (платиновой проволоки) изменять свое электрическое сопротивление в зависимости от изменения температуры.
Преобразователи представляют собой неразборную конструкцию и имеют по два канала измерения. В качестве чувствительного элемента каждого канала измерения использована платиновая проволока, намотанная на изолированный каркас, который герметично закрыт кожухом. Концы платиновой проволоки с помощью проводов подсоединены к контактам вилки соединителя и образуют две независимые электрические цепи. Подсоединение преобразователей к внешней электрической цепи, осуществляется по четырехпроводной схеме.
Заводской номер наносится на корпус преобразователей методом гравировки в виде цифрового кода.

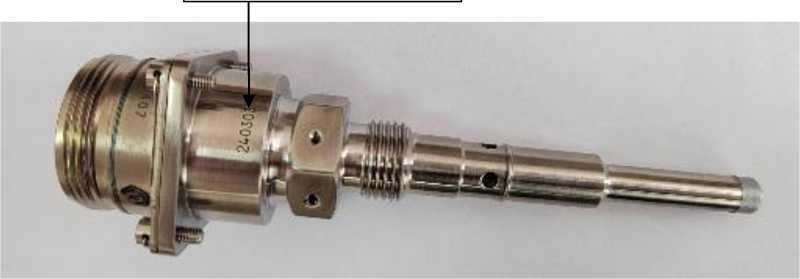

Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -65 до +300 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
100П |
|
Температурный коэффициент а, °С-1 |
0,00391 |
|
Класс допуска по ГОСТ 6651-2009 |
B |
|
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте, °С |
± (0,3 + 0,005jt|)1) |
|
Номинальное значение сопротивления при температуре 0 °С (R0), Ом |
100 |
|
Примечание - 1) - t - значение измеряемой температуры, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции преобразователя, МОм, не менее: - при температуре от +15 °С до +35 °С и относительной влажности от 45 % до 80 % |
20 |
|
- после воздействия повышенной температуры |
5 |
|
- после воздействия повышенной влажности |
1 |
|
Испытательное напряжение при проверке электрической прочности изоляции преобразователя без пробоя и перекрытия в течение 1 мин, В |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С | |
|
- в зоне электрического соединителя |
от -65 до +200 |
|
- в зоне чувствительного элемента |
от -65 до +300 |
|
- относительная влажность воздуха при температуре +35 °С, %, не более |
100 |
|
Длина монтажной части, мм, не более |
87 |
|
Диаметр погружаемой части, мм, не более |
12 |
|
Длина наружной части, мм, не более |
49 |
|
Масса, кг, не более |
0,14 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка до отказа, ч |
100000 |
