Номер по Госреестру СИ: 96928-25
96928-25 Трансформаторы тока
(ТФЗМ 110Б-IIIУ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б-ШУ1 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства -
Номер записи - 8e1106a3-0541-7229-babf-fb467ba4de74
ID в реестре СИ - 1427410
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ТФЗМ 110Б-IIIУ1,
Производитель
Изготовитель - Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры»
Страна - УКРАИНА
Населенный пункт - 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2549 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б-IIIУ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96055-25 |
Трансформаторы тока, ТФЗМ 110Б-IVУ1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
8 лет |
|
96083-25 |
Трансформаторы напряжения, НКФ-110-II-У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
8 лет |
|
96928-25 |
Трансформаторы тока, ТФЗМ 110Б-IIIУ1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97313-25 |
Трансформаторы тока, ТФЗМ 35Б-I У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97145-25 |
Трансформатор напряжения, НКФ-М-330 I У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97133-25 |
Трансформаторы тока, ТФЗМ 150Б-I У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97132-25 |
Трансформаторы тока, ТФЗМ 35А-У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97128-25 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Трансформаторы тока (ТФЗМ 110Б-IIIУ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б-IIIУ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), г. Запорожье
Адрес: 69069, г. Запорожье, ул. Днепровское шоссе, 13
Изготовитель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), г. Запорожье (изготовлены в 2003 г.)
Адрес: 69069, г. Запорожье, ул. Днепровское шоссе, 13
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес филиала: 630004, г. Новосибирск, пр-кт Димитрова, 4
Телефон (факс): +7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), г. ЗапорожьеАдрес: 69069, г. Запорожье, ул. Днепровское шоссе, 13
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М - маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110Б-ГГГУ1 с заводскими номерами: 333, 334, 335. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения методом холодной штамповки.
Нанесение знака поверки на ТТ не предусмотрено.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

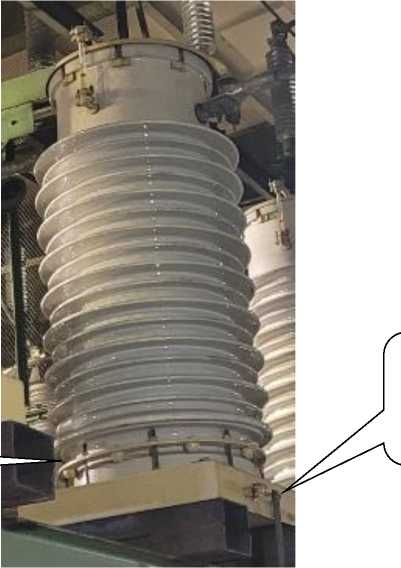

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место для пломбировки
\_________________/
Место нанесения заводского номера
Рисунок 1 - Общий вид ТФЗМ 110Б-ШУ1 с указанием места пломбировки, места нанесения заводского номера
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальная сила первичного тока, А |
2000 |
|
Номинальная сила вторичного тока, А |
5 |
|
Класс точности вторичной обмотки (измерение) по ГОСТ 7746-2015 |
0,5 |
|
Класс точности вторичных обмоток (защита) по ГОСТ 7746-2015 |
10Р |
|
Номинальная вторичная нагрузка вторичной обмотки (измерение), В • А |
20 |
|
Номинальная вторичная нагрузка вторичных обмоток (защита), В^А |
20 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С |
У1 от -45 до +40 |
