Сведения о средстве измерений: 96927-25 Генераторы сигналов векторные

Номер по Госреестру СИ: 96927-25
96927-25 Генераторы сигналов векторные
(АКИП-3216/1)

Назначение средства измерений:
Генераторы сигналов векторные АКИП-3216/1 (далее - генераторы) предназначены для формирования немодулированных колебаний и колебаний с различными видами аналоговой и цифровой модуляции.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов векторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов векторные
Рисунок № 1
Внешний вид. Генераторы сигналов векторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов векторные
Рисунок № 2

Общие сведения

Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - 6802923d-38cd-b0d3-2b32-c657400ad934
ID в реестре СИ - 1427411
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - SIGLENT TECHNOLOGIES CO., LTD.
Страна - КИТАЙ
Населенный пункт - 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2549 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Генераторы сигналов векторные (АКИП-3216/1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений SIGLENT TECHNOLOGIES CO., LTD.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95974-25
25.07.2030
Осциллографы цифровые, АКИП-4154
SIGLENT TECHNOLOGIES CO., LTD. (КИТАЙ 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101)
ОТ
МП
1 год
96023-25
04.08.2030
Осциллографы цифровые, АКИП-4155
SIGLENT TECHNOLOGIES CO., LTD. (КИТАЙ 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101)
ОТ
МП
1 год
96323-25
03.09.2030
Осциллографы цифровые, АКИП-4146
SIGLENT TECHNOLOGIES CO., LTD. (КИТАЙ 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101)
ОТ
МП
1 год
96430-25
12.09.2030
Осциллографы цифровые, АКИП-4149
SIGLENT TECHNOLOGIES CO., LTD. (КИТАЙ 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101)
ОТ
МП
1 год
96403-25
11.09.2030
Вольтметры универсальные, АКИП-2106
SIGLENT TECHNOLOGIES CO., LTD. (КИТАЙ 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101)
ОТ
МП
1 год
96927-25
24.11.2030
Генераторы сигналов векторные, АКИП-3216/1
SIGLENT TECHNOLOGIES CO., LTD. (КИТАЙ 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101)
ОТ
МП
1 год
97619-26
06.02.2031
Осциллографы цифровые, АКИП-4144
SIGLENT TECHNOLOGIES CO., LTD. (КИТАЙ 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101)
ОТ
МП
1 год
97848-26
02.03.2031
Осциллографы цифровые, АКИП-4156
SIGLENT TECHNOLOGIES CO., LTD. (КИТАЙ 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101)
ОТ
МП
1 год
97847-26
02.03.2031
Осциллографы цифровые, АКИП-4157
SIGLENT TECHNOLOGIES CO., LTD. (КИТАЙ 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101)
ОТ
МП
1 год

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Генераторы сигналов векторные (АКИП-3216/1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Генераторы сигналов векторные (АКИП-3216/1)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.

Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже V1.0.0.0.11)

Примечание:

1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО».


Знак утверждения типа

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Настройка генератора» руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования средству измерений

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»

Стандарт предприятия «Генераторы сигналов векторные АКИП-3216/1»

Правообладатель

«SIGLENT TECHNOLOGIES CO., LTD.», Китай

Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China

Телефон: +86 755 3661 5186

Факс: +86 755 3359 1582

Web-сайт: http://www.siglent.com/ens/

Изготовитель

«SIGLENT TECHNOLOGIES CO., LTD.», Китай
Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/

Испытательный центр


Акционерное общество «Приборы, Сервис, Торговля»
(АО «ПриСТ»)
Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru

Правообладатель

«SIGLENT TECHNOLOGIES CO., LTD.», Китай
Адрес: 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101, China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с цифровой модуляцией.

Диапазон частот генератора формируется из диапазона частот ОГ с последующим преобразованием и фильтрацией паразитных частотных составляющих. Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренним котроллером.

Конструктивно генераторы выполнены в виде настольного лабораторного прибора. Генераторы имеют возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально. Управление осуществляется при помощи клавиатуры и регулятора, расположенного на лицевой панели, или при помощи сенсорного дисплея. Предусмотрено управление генераторами с персонального компьютера через интерфейсы USB и LAN, опционально - через адаптер USB-GPIB.

Генераторы имеют возможность установки программных опций, представленных в таблице 1.

Таблица 1

SSG6080AV-B1000

Опция увеличения полосы частот IQ модуляции до 1000 МГц.

SSG6080AV-PU

Опция импульсной модуляции и генератора импульсов.

SSG6080AV -PT

Опция генератора последовательности импульсов.

На рисунке 1 представлено и место нанесения знака утверждения типа.

Конструкция генераторов предусматривает нанесение знака поверки на корпус прибора в виде оттиска клейма или наклейки. Место нанесения знака поверки показано на рисунке 2

Для предотвращения несанкционированного доступа к внутренним частям генераторов предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки приведена на рисунке 2.

Серийный номер, идентифицирующий каждый экземпляр генераторов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса. Место нанесения серийного номера показано на рисунке 2.

и

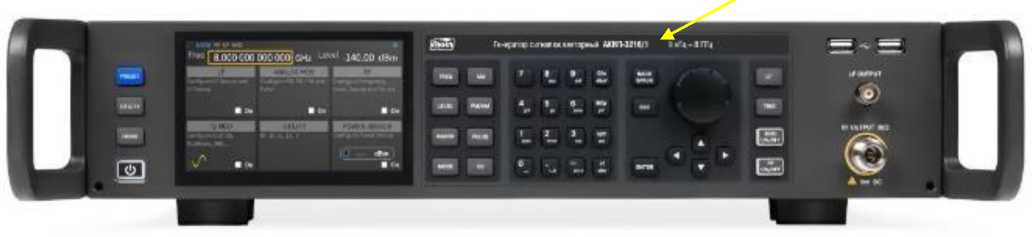

Внешний вид. Генераторы сигналов векторные (АКИП-3216/1), http://oei-analitika.ru

Рисунок 1 - Общий вид генераторов, место нанесения знака утверждения типа (А)

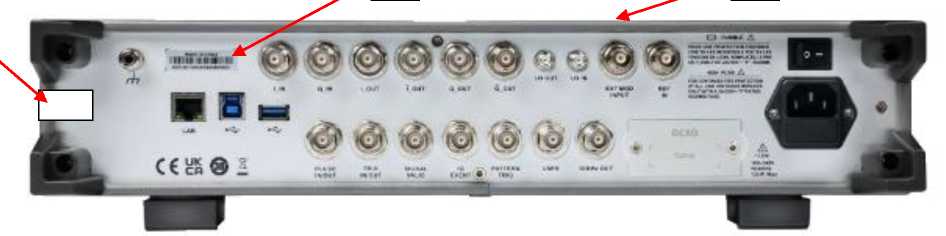

Внешний вид. Генераторы сигналов векторные (АКИП-3216/1), http://oei-analitika.ru

Рисунок 2 - Место пломбировки от несанкционированного доступа (Б), места нанесения серийного номера (В) и знака поверки (Г)


Таблица 6 - Комплектность генераторов

Наименование

Обозначение

Количество, шт.

Генератор сигналов векторный

АКИП-3216/1

1

Сетевой кабель

-

1

Руководство по эксплуатации

-

1


Таблица 3 - Метрологические характеристики генераторов

Наименование характеристики

Значение

Частотные параметры

Диапазон частот

от 9 кГц до 8 ГГц

Дискретность установки частоты, Гц

0,001

Пределы допускаемой относительной погрешности установки частоты

±1М0-7

Параметры уровня выходного сигнала

Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм (в скобках указано нормируемое значение)

  • - в диапазоне частот от 9 до 300 кГц включ.

  • - в диапазоне частот св. 300 кГц до 1 МГц включ.

  • - в диапазоне частот св. 1 МГц до 4 ГГц включ.

  • - в диапазоне частот св. 4 до 8 ГГц включ.

от -140 до +9 (от -110 до +8) от -140 до +25 (от -110 до +20) от -140 до +25 (от -130 до +24) от -140 до +30 (от -130 до +20)

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ

(ALC), дБ

- в диапазоне частот от 9 до 300 кГц включ.

- в диапазоне уровней выходного сигнала: св. -130 до -110 дБм включ. св. -100 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +24 дБм включ.

±1,1

±0,7

±0,7

- в диапазоне частот св. 300 кГц до 1 МГц включ.

- в диапазоне уровней выходного сигнала: св. -130 до -110 дБм включ. св. -100 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +24 дБм включ.

±1,6

±1,1

±0,7

±0,7

- в диапазоне частот св. 1 МГц до 8 ГГц включ.

- в диапазоне уровней выходного сигнала: св. -130 до -110 дБм включ. св. -100 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +24 дБм включ.

±2,0

±1,1

±0,7

±0,7

Пределы дополнительной погрешности допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ

±0,3

Параметры спектра выходного сигнала^

Уровень гармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 8 ГГц, дБн, не более

-30

Уровень субгармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 8 ГГц, дБн, не более

-80

Уровень негармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 8 ГГц включ., дБн, не более

-65

Продолжение таблицы 3

Наименование характеристики

Значение

Спектральная плотность мощности фазовых шумов при отстройке от несущей 10 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Гц, не более

  • - частота несущей 100 МГц

  • - частота несущей 1 ГГц

  • - частота несущей 2 ГГц

  • - частота несущей 3 ГГц

  • - частота несущей 4 ГГц

  • - частота несущей 5 ГГц

  • - частота несущей 6 ГГц

  • - частота несущей 7 ГГц

  • - частота несущей 8 ГГц

-132

-132

-128

-125

-123

-120

-119

-118

-117

Параметры внутреннего модулирующего генератора

Формы выходного сигнала

синусоидальная, прямоугольная, пилообразная, треугольная, постоянный уровень

Диапазон частот сигнала

  • - синусоидального

  • - прямоугольного, треугольного, пилообразного

от 0,1 Гц до 1 МГц от 0,1 Гц до 20 кГц

Дискретность установки частоты, Гц

0,01

Пределы допускаемой относительной погрешности установки частоты

±1М0-7

Диапазон установки уровня сигнала (размах) на нагрузке 50 Ом ивых, Вп-п

от 1М0-3 до 3

Дискретность установки уровня сигнала, мВ

1

Верхний предел установки постоянного смещения, В (наименьшее из приведенных значений)

±(2,5-[0,5-ивых]; 2)

Дискретность установки постоянного смещения, мВ

10

Допускаемая абсолютная погрешность установки постоянного смещения, мВ

±(0,01-исМ+3)

Неравномерность АЧХ встроенного генератора, дБ

±0,3

Параметры амплитудной модуляции (АМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Диапазон установки коэффициента АМ (Кам), %

от 0 до 100

Дискретность установки коэффициента АМ, %

0,1

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки коэффициента АМ (Кам) в режиме внутренней АМ, при Кам не более 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц, %

±(0,04-Кам+1)

Коэффициент гармоник огибающей АМ в режиме внутренней АМ, при модулирующей частоте 1 кГц, Кам < 80 %, и уровне выходного сигнала не более 0 дБм, %, не более

3

Продолжение таблицы 3

Наименование характеристики

Значение

Параметры частотной модуляции (ЧМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Масштабный коэффициент N

- в диапазоне частот от 9 кГц до 1 МГц включ.

1

- в диапазоне частот св. 1 до 250 МГц включ.

0,125

- в диапазоне частот св. 250 до 400 МГц включ.

0,03125

- в диапазоне частот св. 400 до 800 МГц включ.

0,125

- в диапазоне частот св. 800 МГц до 1,6 ГГц включ.

0,25

- в диапазоне частот св. 1,6 до 3,2 ГГц включ.

0,5

- в диапазоне частот св. 3,2 до 6,4 ГГц включ.

1

- в диапазоне частот св. 6,4 до 8,0 ГГц включ.

1

Максимальное значение девиации частоты (Af), МГц

4-N

Дискретность установки девиации частоты, Гц (наибольшее из приведенных значений)

0,00TAf или 1 Гц

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, при Af не более 50 кГц, при модулирующей частоте 1 кГц, Гц

±(0,02^Af+20)

Коэффициент гармоник ЧМ, при модулирующей частоте 1 кГц, Кам не более 30 % и уровне не более 0 дБм, %, не более

3

Параметры фазовой модуляции (ФМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Максимальное значение девиации фазы (Аф), рад

5-N

Дискретность установки девиации фазы, рад (наибольшее из приведенных значений)

0,00ГАф или 0,01

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки девиации фазы Аф в режиме внутренней ФМ, при Аф не более 5-N, при модулирующей частоте 1 кГц, рад

±(0,02-Аф+0,05)

Параметры IQ модуляции

Полоса пропускания

- внешний источник

от 10 МГц до 2 ГГц включ.

±25 % от несущей частоты

св. 2 до 7,5 ГГц включ.

1000 МГц

- внутренний источник от 10 МГц до 2 ГГц включ.

±25 % от несущей частоты

св. 2 до 7,5 ГГц включ.

1000 МГц

Допускаемое значение ошибки I/Q модуляции, %, не более

1

Неравномерность АЧХ при включенной внутренней коррекцией канала, дБ, не более

1,5

Импеданс IQ выходов, Ом

- IQ выходы

50

- дифференциальный выход

100

Максимальное напряжение на IQ выходах (синусоидальная форма сигнала), Вп-п

0,5

Продолжение таблицы 3

Наименование характеристики

Значение

Режим модуляции произвольной формы

Форматы модуляции

ФМн (PSK): BPSK, QPSK, 8PSK, DBPSK, DQPSK, 8PSK, OQPSK, PI/4-DQPSK, PI/8-D8PSK

QAM: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM,512QAM

MFSK: 2FSK ,4FSK ,8FSK ,16FSK, MSK АМн (ASK): 2ASK,4ASK,8ASK,16ASK

Параметры импульсной модуляции (ИМ) (опция)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Диапазон установки периода следования импульсов

от 40 нс до 300 с

Время нарастания/спада радиоимпульса, нс, не более

15

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами в диапазоне частот от 1 МГц до 8 ГГц, дБн, не менее

80

Генератор импульсов (опция)

Виды импульсов

одинарный, парный

Полярность импульсов

нормальная, инвертированная

Диапазон установки периода импульсов

от 40 нс до 300 с

Диапазон установки длительности импульсов

от 40 нс до 300 с

Диапазон установки задержки парных импульсов

от 40 нс до 300 с

Дискретность установки периода, длительности и задержки импульсов, нс

10

Г енератор последовательности импульсов (опция)

Число импульсов

от 1 до 2047

Число повторений в последовательности

от 1 до 65535

Диапазон установки длительности импульса, с

от 2040-9 до 300

Характеристики выходного тракта

Номинальное значение выходного сопротивления ВЧ выхода, Ом

50

Предел допускаемого значения КСВН ВЧ выхода В диапазоне частот от 10 МГц до 6 ГГц, при уровне выходного сигнала не более 0 дБм, режим АРУ включен

2,0

Типы разъемов выхода генератора:

ВЧ выход

НЧ выход

N - тип (50 Ом) BNC - тип (50 Ом)

Примечания:

АРУ (ALC) - режим автоматической регулировки усиления;

1) в диапазоне частот от 9 кГц до 1 МГц параметры спектра (искажения) выходного сигнала не нормируются;

ивых - установленное значение напряжения на выходе, В;

исм - установленное значение постоянного смещения, В;

Кам - коэффициент амплитудной модуляции, %.

Таблица 4 - Технические характеристики генераторов

Наименование характеристики

Значение

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от +20 до +30

80

от 84,0 до 106,7

Рабочие условия применения:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от 0 до +50

90

от 84,0 до 106,7

Напряжение питающей сети для номинального значения частоты сети 50 или 60 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

135

Масса, кг, не более

10,66

Габаритные размеры (ширинахвысотахглубина), мм

482x104x540

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не более

5

Средняя наработка на отказ, ч, не более

10000
