Номер по Госреестру СИ: 96914-25
96914-25 Источники питания постоянного тока программируемые
(N36600)
Назначение средства измерений:
Источники питания постоянного тока программируемые N36600 (далее - источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 1
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 2
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - 607b4f81-9ff6-6bdc-661a-fdf9d06ac397
ID в реестре СИ - 1427422
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Hunan Next Generation Instrumental T&C Tech. Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2550 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Источники питания постоянного тока программируемые (N36600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Next Generation Instrumental T&C Tech. Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95566-25 26.05.2030 |
Источники питания постоянного тока, АКИП-1179 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95884-25 10.07.2030 |
Приборы для измерения параметров суперконденсаторов, Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
95883-25 10.07.2030 |
Приборы для измерения токов утечки суперконденсаторов, N832X Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
|
96914-25 24.11.2030 |
Источники питания постоянного тока программируемые, N36600 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
97484-26 22.01.2031 |
Источники питания постоянного тока, АКИП-1188 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Источники питания постоянного тока программируемые (N36600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Источники питания постоянного тока программируемые (N36600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N36600 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на лицевую панель источника, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений)
приведены в разделе 5 «Начало работы» документа «Источники питания постоянного тока программируемые N36600. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.07.2023 №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10"16 до 100 А»;
Источники питания постоянного тока программируемые N36600. Стандарт предприятия.
ПравообладательHunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай
Адрес: Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District, Shanghai, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Изготовитель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай
Адрес: Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District,
Shanghai, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КитайАдрес: Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District, Shanghai, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и тока на выходе, вращающийся регулятор для установки выходных параметров, функциональные клавиши.
На задней панели источников расположены: разъем сети питания, клеммы выходного напряжения и разъем для связи с персональным компьютером.
Принцип действия источников основан на многократном преобразовании напряжения питающей сети в требуемое постоянное стабилизируемое значение выходного напряжения и тока с возможностью регулировки. Преобразование осуществляется следующими модулями источника: высокочастотного преобразователя на базе DSP микроконтроллера,
обеспечивающего работу в режиме близкому к резонансу, полумостовой схемы включения силовых транзисторов, импульсного понижающего трансформатора. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.
К данному типу средств измерений относятся источники следующих модификаций: N36610-80-06 и N36620-80-08, отличающиеся диапазонами воспроизведений/измерений напряжения и силы постоянного тока, максимальным значением выходной электрической мощности.
Нанесение знака поверки на источники не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников, в месте, указанном на рисунке 2.
Защита от несанкционированного доступа к внутренним частям и элементам выполнена путем опломбировки крепежных винтов на боковой стороне корпуса.
Общий вид источников представлен на рисунке 1. типа и заводского номера, а также место пломбирования от несанкционированного доступа представлены на рисунке 2.
Место нанесения знака утверждения

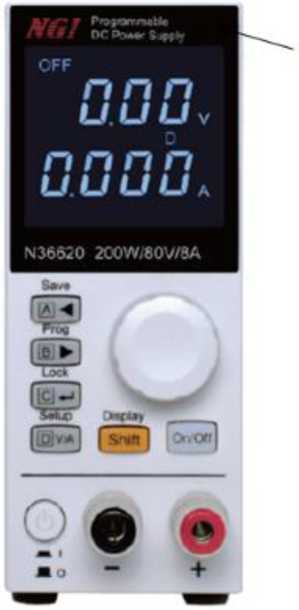

Рисунок 1 - Общий вид источников питания постоянного тока программируемых N36600 и место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбирования от несанкционированного доступа

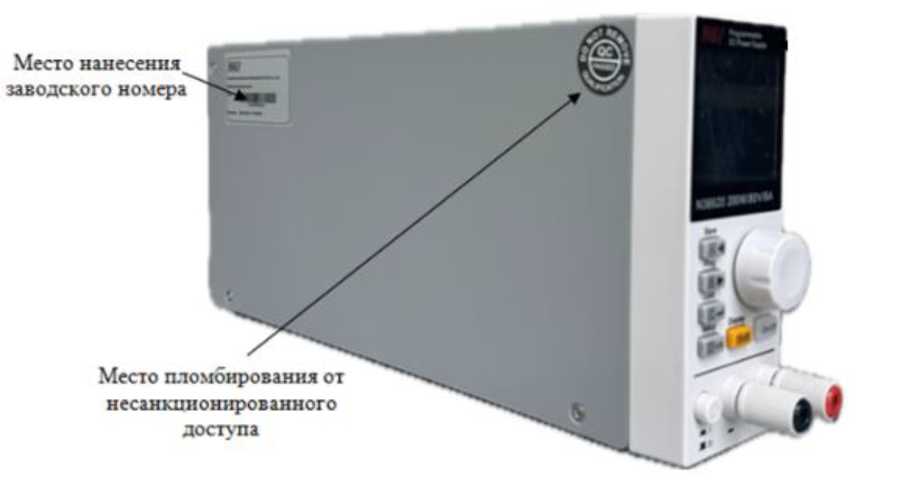

Рисунок 2 - Схема пломбирования от несанкционированного доступа и место нанесения заводского номера источников питания постоянного тока программируемых N36600
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В |
от 0,5 до 81,0 |
|
Дискретность воспроизведений/измерений напряжения постоянного тока, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведений/измерений напряжения постоянного тока, В |
±(0,0005/U1) + 0,01) |
|
Уровень пульсаций выходного напряжения постоянного тока, В, не более |
0,01 |
|
Нестабильность выходного напряжения при изменении силы тока на нагрузке, В |
±(0,0001-U+0,003) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А:
|
от 0 до 6 от 0 до 8,2 |
|
Дискретность воспроизведений/измерений силы постоянного тока, А |
0,001 |
|
Пределы допускаемой абсолютной погрешности воспроизведений/измерений силы постоянного тока, А:
|
±(0,002^2) + 0,002) ±(0,002-1 + 0,005) |
|
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке, А |
±(0,001-1+0,005) |
|
Примечания
| |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение выходной электрической мощности, Вт:
|
100 200 |
|
Параметры электрического питания:
|
от 100 до 240 от 47 до 63 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
140x55x315 |
|
Масса, кг, не более |
1,8 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 от 5 до 90 |
|
Условия хранения и транспортирования:
|
от -10 до +70 90 |
|
Таблица 4 - Показатели надежности | |
|
Средняя наработка на отказ, ч, не менее |
25000 |
