Принцип действия термометра основан на использовании зависимости электрического сопротивления платиновых термопреобразователей сопротивления (ТС) от температуры. Встроенный в измерительный блок микропроцессор пересчитывает измеренное сопротивление в значение температуры в соответствии с индивидуальными статическими характеристиками преобразования (ИСХ) ТС или номинальной статической характеристикой по ГОСТ 6651-2009 (МЭК 60751).

DTI-1000 представляет собой малогабаритный переносной двухканальный измерительный блок с подключенными к нему платиновыми ТС с ИСХ. На передней панели измерительного блока термометра расположены 2-х строчный жидкокристаллический дисплей с подсветкой и клавиши управления. Четырёхклавишное микропроцессорное управление позволяет переключать единицы измерения, значения разрешения, текущее, максимальное и минимальное значения температур, разность температур между каналами, а также отображать на дисплее коэффициенты ТС и другую служебную информацию.

ТС состоит из платинового чувствительного элемента (ЧЭ), помещенного в тонкостенную защитную металлическую трубку, имеющую на одном конце специальный разъем «LEMO». Материал защитной трубки ТС - Inconel. Схема соединения внутренних проводников ТС с ЧЭ - 4 -х проводная. При помощи программного обеспечения, входящего в комплект поставки, номинальные статические характеристики ТС вводятся в измерительный блок в виде коэффициентов МТШ-90, а номинальные статические характеристики технических ТС по ГОСТ 6651-2009 только в виде коэффициентов Каллендера-ван-Дюзена.

Термопреобразователи сопротивления имеют несколько исполнений, различающихся формой, диаметром и длиной монтажной части: STS-100A901, STS-100A250, STS-100A350, STS-100A500, STS-100B901, STS-100B250, STS-100B350, STS-100B500.

Термометры DTI-1000 могут изготавливаться в двух исполнениях: DTI-1000A и DTI-1000B, которые отличаются номинальными статическими характеристиками преобразования используемых ТС (соответственно: Pt100/Pt25 для исполнения «А» и Pt25 для исполнения «В»), а также диапазоном измерений электрического сопротивления.

Питание термометров может осуществляться как от сети переменного тока при помощи адаптера, так и от батарей типа АА.

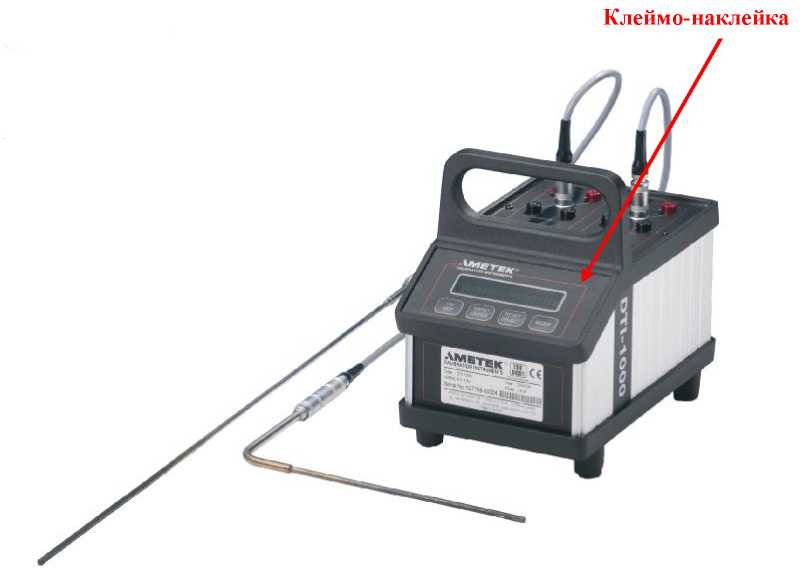

Фотография внешнего вида термометров цифровых прецизионных DTI-1000 в комплекте с ТС и место нанесения поверительного клейма-наклейки приведены на рисунке 1.

Рис.1 - DTI-1000

В комплект поставки термометра DTI-1000 входят:

• -  измерительный блок термометра (исполнение по заказу) - 1 шт.;

• -  термопреобразователи сопротивления STS-100 (исполнение и количество по заказу);

• -  кабель интерфейса RS232С - 1 шт.;

• -  компакт-диск с ПО «JofraCal» - 1 шт.;

• -  блок питания - 1 шт.;

• -  батареи типа АА - 8 шт. (по дополнительному заказу);

• -  Руководство по эксплуатации - 1 экз.;

• -  методика поверки - 1 экз.

Диапазон измерений температуры, °С:...................................................... от минус 200 до 750;

........................................................................................ от минус 50 до 650 (в комплекте с ТС).

Единицы измерения:................................................................................................°С, °F, К, Ом.

Разрешение:....................................0,1; 0,01; 0,001 (для °С, °F, К); 0,01; 0,001; 0001 (для Ом).

Время обновления показаний, с:.......................................................................................2; 3; 12.

Пределы допускаемой основной абсолютной погрешности при измерении температуры с помощью ТС с номинальным сопротивлением при 0 °С равным 100 Ом (при доверительной вероятности 0,95, k =2) (при использовании коэффициентов МТШ-90), °С:

- в диапазоне температур от минус 50 до 400 °С:..........± (0,03+единица младшего разряда);

- в диапазоне температур свыше 400 до 650 °С:............± (0,06+ единица младшего разряда);

Диапазон измерений электрического сопротивления, Ом:...............от 0 до 360 (DTI-1000A);

...................................................................................................................от 0 до 95 (DTI-1000B). Пределы допускаемой основной абсолютной погрешности при измерении электрического сопротивления, Ом:

................................................................±(0,0006 % (от показания) + 0,0014 Ом) (DTI-1000A); ................................................................±(0,0006 % (от показания) + 0,0007 Ом) (DTI-1000B). Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне от 0 до плюс 50 °С от температуры (23± 3) °С, %/ 10 °С: ...............................................................................................................................................0,0008. Напряжение питания постоянного тока, В: ...........................9,0 или 1,5*8 (батареи АА).

Габаритные размеры измерительного блока, мм:.................................................225*135*195.

Масса измерительного блока, кг:.............................................................................................2,2.

Номинальное сопротивление ТС при 0 °С, Ом:..............................................................25; 100.

Диаметр погружаемой части ТС, мм:.......................................4 (STS-100A); 6,35 (STS-100B).

Время термического срабатывания ТС в водной среде (v=0,4 м/c), с:

............................................................................................. t_0,5:  8 (STS-100A); 18 (STS-100B);

..............................................................................................t_0,9: 26 (STS-100A); 44 (STS-100B). Длина погружаемой части ТС, мм:........................................................................ от 165 до 500.

Минимальная глубина погружения ТС, мм:.........................100 (STS-100A); 110 (STS-100B).

Рабочие условия эксплуатации:

• - температура окружающей среды, °С: .......................................от 0 до плюс 50;

• - относительная влажность, %: ...............................................................до 90.

Степень защиты от влаги и пыли по ГОСТ 14254-96 (МЭК 60529): ...........................IP10.

Средний срок службы, лет, не менее:....................................................................8.
