Сведения о средстве измерений: 15716-07 Контроллеры одноконтурные

Номер по Госреестру СИ: 15716-07
15716-07 Контроллеры одноконтурные
(YS 100, YS 1000)

Назначение средства измерений:
Контроллеры одноконтурные серий YS100, YS1000 предназначены для измерений и преобразований в цифровую форму выходных сигналов датчиков в виде напряжения и силы постоянного тока от 1 до 5 В, от минус 50 до 150 мВ, от 4 до 20 мА; сигналов от потенциометрических датчиков от 100 до 2000 Ом; сигналов от термопар и термопреобразователей сопротивлений различных градуировок, а также для формирования управляющих и регулирующих воздействия по различным законам регулирования в виде аналоговых и дискретных сигналов.

сертификация программного обеспечения
Внешний вид. Контроллеры одноконтурные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры одноконтурные
Рисунок № 1
Внешний вид. Контроллеры одноконтурные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры одноконтурные
Рисунок № 2
Внешний вид. Контроллеры одноконтурные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Контроллеры одноконтурные
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 27.07.2017
Номер записи - 91625
ID в реестре СИ - 314025
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

модификация YS1500, модификация Yokogawa YS1500, YS1700, YS170, YS1500, YS150 вх.1-5В, YS150, YS1000, YS-1700, YS-170, YS 1700, YS 170, YS 1500, YS 150, YS 1000, YS 1500, YS 1000, YS 100, YS 150, YS 100, YS 1000, YS 100, -,

Производитель

Изготовитель - Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 859
Выдано извещений - 0
Кол-во периодических поверок - 733
Кол-во средств измерений - 734
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Контроллеры одноконтурные (YS 100, YS 1000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15716-07
27.07.2017
Контроллеры одноконтурные, YS 100, YS 1000
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
21532-08
01.01.2014
Комплексы измерительно-вычислительные, CENTUM мод. CS, CS1000, CS1000R3, CS3000, CS3000R3, VP
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
27228-04
17.06.2024
Преобразователи электропневматические, РК200
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
1 год
41137-15
14.09.2025
Преобразователи пневмоэлектрические, VJF1
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
2 года
53468-13
14.05.2018
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
1 год
55987-13
19.12.2018
Контроллеры одноконтурные, YS1000 мод. YS1310, YS1350, YS1360
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
56325-14
24.01.2019
Контроллеры программируемые, FA-M3
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
58636-14
15.07.2024
Измерители мощности, PR300
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
2 года
65281-16
26.09.2026
Контроллеры цифровые, U
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
3 года

В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.

Справочный отчет по каждой организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Бесплатный

Кто поверяет Контроллеры одноконтурные (YS 100, YS 1000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ИК "СИБИНТЕК"
(RA.RU.311951)
  • YS 1700
  • YS150
  • YS1700
  • YS170
  • YS 150
  • YS-1700
  • серии YS1000 мод.YS1700
  • YS1500
  • YS 170
  • YS1000
  • 334 0 278 0 278 0 278
    ПАО "КУЙБЫШЕВАЗОТ"
    (RA.RU.311334)
  • YS 170
  • YS 1700
  • YS1700
  • YS170
  • 12 3 9 0 7 2 5
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • Нет модификации
  • YS 100
  • YS 1000
  • YS 100, YS 150
  • YS 1000, YS 1500
  • YS 1500
  • 87 0 37 0 37 0 37
    ПАО "ТОАЗ"
    (RA.RU.310598)
  • YS1700
  • YS170
  • -
  • YS 170
  • 68 0 68 0 68 0 68
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • YS 100, YS 1000
  • YS1700
  • YS 1700
  • YS 170
  • 205 0 188 0 203 0 188
    ООО "ГАЗПРОМ ПЕРЕРАБОТКА"
    (РОСС RU.0001.310321)
  • YS 1700
  • YS 1500
  • 44 0 44 0 44 0 44
    ООО "ФЕРРАТА"
    (RA.RU.310646)
  • модификация Yokogawa YS1500
  • модификация YS1500
  • 109 0 109 0 109 0 109

    Стоимость поверки Контроллеры одноконтурные (YS 100, YS 1000)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    1150 2453
    Менделеевский филиал ФБУ Ростест-Москва
    Московская область
    3756 2453

    Программное обеспечение

    Для преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти контроллеров. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

    Лист 3 Всего листов 6 Метрологические характеристики контроллеров нормированы с учетов влияния на них БПО. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового идентификатора

    Система*

    REV

    S1.01 и выше

    Не используется

    ПО центрального процессора

    MCU

    R1.01.01 и

    выше

    Не используется

    ПО процессора дис

    плея

    DCU

    R1.01.01 и

    выше

    Не используется

    * - действителен только для YS1700


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Метод измерений приведен в документах: «Контроллеры одноконтурные серии YS100. Руководство по эксплуатации», IM 1B7C1-01R; «Контроллеры одноконтурные c функцией индикации YS1500, YS1700 (программируемый). Руководство по эксплуатации», IM 01B08B01-01R.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к контроллерам одноконтурным серий YS100, YS1000

    • 1. ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.

    • 2. ГОСТ Р 51841-2001. Программируемые контроллеры. Общие технические требования и методы испытаний

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
    • - осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

    Лист 6 Всего листов 6

    Поверка

    Поверка

    осуществляется по документу МП 15716-07 «Измерительные каналы контроллеров одноконтурных серий YS100, YS1000 фирмы Yokogawa Electric Corporation, Япония. Методика поверки и калибровки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2007 г.

    Перечень оборудования для поверки: калибратор - вольтметр универсальный В1-28 (Ди = ± (0,003 % U + 0,0003 % Um); Ai = ± (0,006 % I + 0,002 % 1м)), генератор сигналов Г3-122 (Af = ± 5^10-7f); мера электрического сопротивления постоянного тока многозначная Р3026-1 (0 -10 кОм, кл.т. 0,002 / 1,5 10-6).


    Изготовитель


    Фирма «Yokogawa Electronics Manufacturing Korea Co., Ltd.», Корея 420-5, Chongchon 2-Dong, Pupyong-ku, Inchon, 403-858, Korea

    Заявитель


    Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
    Адрес: Москва, 129090, Грохольский пер., д.13, стр.2,
    Тел. (495) 737-78-68/71,
    факс (495) 737-78-69, 933-85-49,
    E-mail: yru@ru.yokogawa.com

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМС»; аттестат аккредитации № 30004-08.
    Москва, 119361, ул. Озерная, д. 46 Тел. (495) 437-55-77, факс (495) 437-56-66
    E-mail: 201 -vm@vniims.ru

    Все контроллеры одноконтурные серий YS100, YS1000 строятся на основе аналого-цифрового и цифро-аналогового преобразователей (далее "ADC" и "DAC", соответственно) и дополняются, в зависимости от выполняемых задач, измерительными аналоговыми преобразователями ("опциями"). В серии YS100 и YS1000 входят одноконтурные контроллеры, объединенные общими принципами построения и отличающиеся выполняемыми функциями.

    Серия YS100 содержит:

    • - YS150 - одноконтурный многофункциональный контроллер;

    • - YS170 - одноконтурный программируемый контроллер;

    • - YS131 - индикатор тревоги;

    • - YS135 - станцию с автоматическим и ручным управлением;

    • - YS136 - станцию с автоматическим и ручным управлением

    • - YS110 - резервную станцию с ручным управлением.

    Серия YS1000 содержит:

    • - YS1500 - одноконтурный контроллер с функцией индикации;

    • - YS1700 - одноконтурный программируемый контроллер с функцией индикации.

    В контроллерах серии YS1000 реализован ряд новых функций, таких как цветной дисплей и современные сетевые возможности. Контроллеры этой серии полностью совместимы и взаимозаменяемы с серией YS100.

    Контроллеры этих серий компактны, используют простой язык программирования и предназначены для автоматизации управления производственными процессами в различных отраслях промышленности.

    Внешний вид. Контроллеры одноконтурные (YS 100, YS 1000), http://oei-analitika.ru

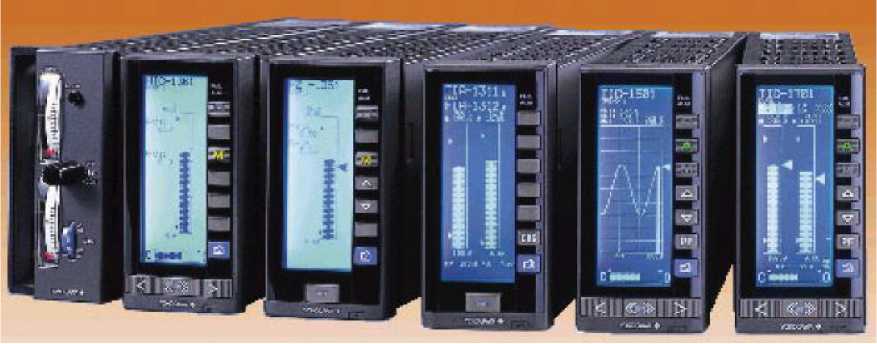

    Рисунок 1 - Общий вид контроллеров серии YS100

    На рисунке 1 и 2 приведен общий вид контроллеров серий YS100 и YS1000 соответственно. На рисунке 3 - фотографии места пломбирования.

    Внешний вид. Контроллеры одноконтурные (YS 100, YS 1000), http://oei-analitika.ru

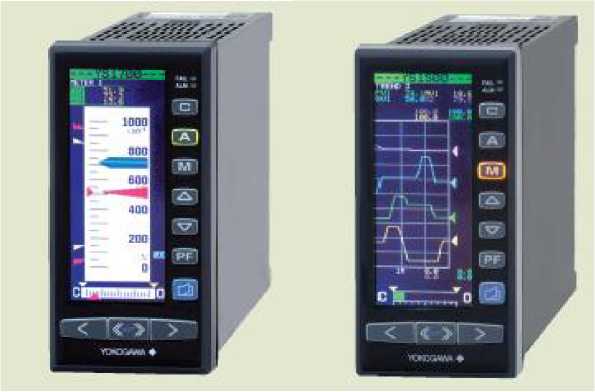

    Рисунок 2 - Общий вид контроллеров серии YS1000

    Внешний вид. Контроллеры одноконтурные (YS 100, YS 1000), http://oei-analitika.ru

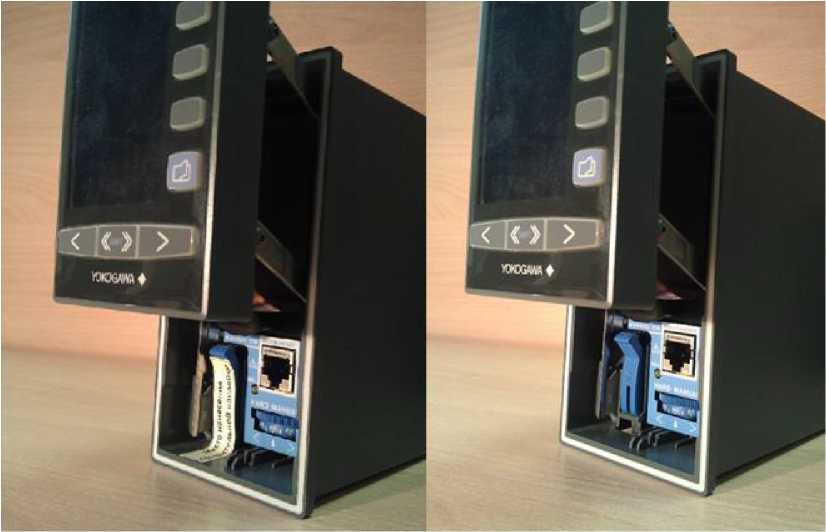

    Рисунок 3 - Фотографии места пломбирования контроллеров


    В комплект поставки входят:

    контроллер по заказу;

    комплект ЗИП,

    руководство по эксплуатации,

    методика поверки;

    опционально:

    • - клеммная колодка расширения в/в YS010,

    • - кабель расширения в/в YS011,

    • - RJC датчик L3501RA,

    • - резистор YS01x.


    Основные метрологические характеристики измерительных каналов контроллеров серий YS100, YS1000 приведены в таблицах 2 и 3.

    Таблица 2 Основные метрологические характеристики измерительных каналов контроллеров серии YS100

    Вид преобразователя / опции

    Сигналы

    Пределы допускаемой основной приведенной погрешности, % от диапазона

    Пределы допускаемой дополнительной при-вед. погреш. от изменения температуры окружающей среды, % от диап./ 10°С

    На входе

    На выходе

    ADC

    (1 ... 5) В

    12 бит

    ± 0,2

    ± 0,1

    DAC

    12 бит

    (4 . 20) мА

    (1 ... 5) В

    ± 1,0

    ± 0,3

    ± 0,5

    ± 0,15

    /А01

    (-50 ... 150) мВ

    (1 ... 5) В

    ± 0,2

    ± 0,1

    /А02, /А12

    Термопары

    В, R,S,K,E,J,T Канал комп. темп.хол.спая

    (1 . 5) В

    ± (0,2 % +

    20 мкВ)

    ± 1°С

    ± 0,2

    /А03, /А13

    Термопреобразователи сопротивления Pt 100

    (1 ... 5) В

    ± (0,2 % +

    0,2 °С)

    ± 0,1

    /А04

    (100 ... 2000) Ом

    (1 ... 5) В

    ± 0,2

    ± 0,1

    /А05

    (1 ... 5) В

    (1 ... 5) В

    ± 0,2

    ± 0,1

    /А06, /А 16,

    /А07, /А17

    (4 . 20 мА)

    (1 ... 5) В

    ± 0,2

    ± 0,1

    /А08

    (0 ... 10) кГц

    (1 ... 5) В

    ± 0,2

    ± 0,1

    Таблица 3 Основные метрологические характеристики измерительных каналов контроллеров серии YS1000

    Вид преобразователя / опции

    Сигналы

    Пределы допускаемой основной привед. погреш., % от диап.

    Пределы допускаемой дополнительной при-вед. погреш. от изменения температуры окружающей среды, % от диап./ 10°С

    На входе

    На выходе

    ADC

    (1 ... 5) В

    12 бит

    ± 0,1

    ± 0,1

    DAC

    12 бит

    (4 . 20) мА

    (1 ... 5) В

    ± 0,2

    ± 0,11)

    ± 0,2

    ± 0,1

    /А01

    (-50 ... 150) мВ

    (1 ... 5) В

    ± 0,2

    ± 0,2

    /А02

    Термопары

    В, R,S,K,E,J,T,N Канал комп. темп.хол.спая

    (1 . 5) В

    ± 0,2% или

    ± 20 мкВ2) в входном эквиваленте, что больше

    ± 1°С2)

    ± 0,2

    /А03

    Термопреобразователи сопрот.

    Pt 100, Pt 50

    (1 .   5) В

    ± 0,2 % или

    ± 0,2 °С2) в зависимости, что больше

    ± 0,2

    /А04

    (100 ... 2000) Ом

    (1 ... 5) В

    ± 0,2

    ± 0,2

    /А05

    (1 ... 5) В

    (1 ... 5) В

    ± 0,2

    ± 0,2

    /А06, /А07

    (4 ... 20) мА

    (1 ... 5) В

    ± 0,2

    ± 0,2

    /А08

    (0 ... 10) кГц

    (1 ... 5) В

    ± 0,2

    ± 0,2

    Примечания

    1) Пределы допускаемой основной приведенной погрешности при использовании расши-

    рительных модулей ± 0,2 % от диапазона.

    2) Пределы допускаемой основной абсолютной погрешности.___________________________

    Время прогрева контроллеров от 1 до 3-х минут

    Рабочие условия применения:

    • - температура окружающего воздуха от 0 до 50 °С, (нормальный диапазон температуры (23 ± 2) °С);

    • - относительная влажность от 5 до 95 % без конденсации;

    • - питание:

    • - для моделей с двойным питанием от сети переменного тока напряжением 100 В или от сети постоянного тока напряжением 24 В:

    •от 24 до 100 В постоянного тока (± 10%), полярность не имеет значения,

    или

    •от 100 до 120 В переменного тока (± 10%) частотой 50/60 Гц (± 3 Гц);

    Лист 5 Всего листов 6

    - для моделей с питанием от сети переменного тока напряжением 220 В:

    •от 135 до 190 В постоянного тока (± 10%), полярность не имеет значения, или

    • от 220 до 240 В переменного тока (±10%) частотой 50/60 Гц (± 3 Гц).

    Потребляемая мощность - 29 В^А

    Габаритные размеры - 144х72х320 мм.

    Масса - 2,6 кг.

    Температура транспортирования от минус 20 до + 70 °С.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
