Принцип действия анализаторов основан на зависимости значений электропроводимости исследуемой жидкости от напряжения индуцированного тока в одной из двух катушек, погруженных в жидкость.

Анализаторы состоят из датчика и измерительного преобразователя и имеют модели:

• - ISC202 с двухпроводным преобразователем, питающимся постоянным током,

• - ISC450G с четырехпроводным преобразователем, питающимся переменным током и постоянным током.

Датчик и измерительный преобразователь могут находиться друг от друга на расстоянии до 50 м.

Общий вид анализаторов приведен на рисунке 1.

Значение удельной электропроводимости с учетом термокомпенсации и значение температуры измеряемой среды выводятся на дисплей преобразователя. Температура термокомпенсации может быть установлена потребителем в диапазоне от 0 до 100 °С. Анализаторы выпускаются из производства, настроенными на измерение водных растворов хлористого натрия с температурой компенсации 25 °С. Для измерения удельной электропроводимости других жидкостей анализаторы настраивают по поверочным растворам измеряемых веществ. Одновременно в память преобразователя вводят коэффициенты термокомпенсации этих растворов в интересуемой области температур и их удельные электропроводимости.

Анализаторы могут преобразовывать выходной сигнал датчика в единицы концентрации.

Анализаторы позволяют выделять и хранить в памяти максимальное, минимальное или среднее значение электропроводимости измеряемой среды в задаваемом интервале времени.

Модель ISC450 имеет возможность подключения звуковых сигнализаторов с установлением нижних и верхних порогов срабатывания по электропроводимости и температуре измеряемой среды.

Обмен информацией с внешними приборами в модели ISC202 обеспечивается через аналоговый сигнал и цифровую связь по протоколу HART, в ISC450G - через два независимых выхода аналогового сигнала и цифровую связь по протоколу HART.

Анализаторы обеспечены программой самодиагностики.

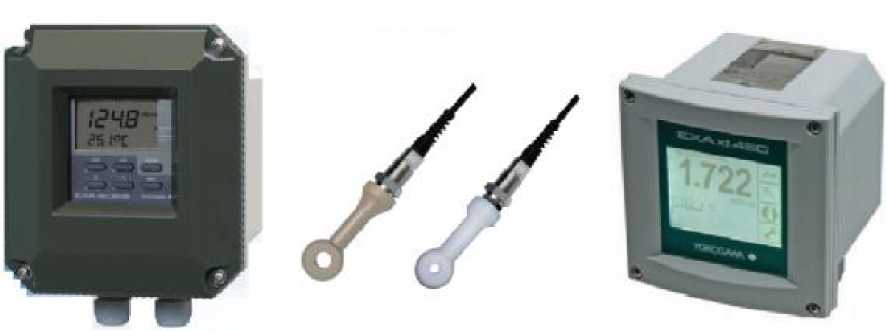

а) модель ISC202               б) ISC40

в) ISC450

Рисунок1 - Общий вид анализаторов кондуктометрических EXA ISC

В комплект поставки анализаторов кондуктометрических ЕХА ISC входят : измерительный преобразователь ISC202G, ISC202S, ISC202SJ, ISC450G (по заказу);

датчик с кабелем ISC40G, ISC40GJ, ISC40S, ISC40SJ (по заказу) - 1 экз.;

комплект эксплуатационной документации - 1 экз.;

методика поверки - 1 экз.

Блоки, поставляемые по заказу покупателя: держатель датчика ISC40FD, ISC40FF; ISC40FS, K1500HG,   K1500HF,

ISC40PR,ISC40FDJ, ISC40FFJ, ISC40FSJ;

шаровой клапан BV40; соединительная коробка BA10; BA20; удлинительный кабель WF10; WF10J;

Лист № 4 Всего листов 4 барьер безопасности BARD или KF; распределитель питания PH201G, SDBT.

Диапазоны показаний измерительного преобразователя, См/м Пределы допускаемого приведенного среднеквадратического отклонения случайной составляющей погрешности измерительного преобразователя, %

Диапазоны измерений удельной электропроводимости анализатора, См/м

Пределы допускаемой основной приведенной погрешности измерений удельной электропроводимости в диапазоне от 0 до 0,01 См/м (в диапазоне температуры от 0 до 100 °С), %

Пределы допускаемой основной относительной погрешности измерений удельной электропроводимости в диапазоне от 0,01 до 30 См/м (в диапазоне температуры от 0 до 100 °С), %

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды на каждой 10 °С, %

Диапазон температуры измеряемой среды, °С

Время установления показаний на уровне 0,9 установившегося значения, с:

модель ISC202

модель ISC450G

Диапазон    установки    температуры    приведения для

термокомпенсации, °С

Диапазон аналогового выходного сигнала, мА

Масса, кг, не более:

- датчик

- преобразователь

модель ISC450G

модель ISC202

Габаритные размеры, мм, не более:

- датчик

- преобразователь :

модель ISC202

модель ISC450G

Условия эксплуатации:
