Номер по Госреестру СИ: 17571-09
17571-09 Счетчики газа двухкамерные
(СГД-2,5)
Назначение средства измерений:
Счетчики газа двухкамерные СГД-2,5 предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, применяемых в бытовых и производственных целях.
Внешний вид.
Счетчики газа двухкамерные
Рисунок № 1
Внешний вид.
Счетчики газа двухкамерные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 24.12.2019
Номер записи -
ID в реестре СИ - 317715
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
СГД-2,5, СГД G2.5, СГД G2,5, СГД G-2,5, СГД G 2,5, Сгд 2.5, СГД 2,5, СГД -2.5 G2.5, СГД - 2,5, Нет модификции, Нет модификации, нет данных , мод.СГД-2,5, Без модификации, G2.5, G2,5, G-2.5, G-2,5, 001060,
Производитель
Изготовитель - ОАО "Новогрудский завод газовой аппаратуры"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Новогрудок
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 1180
Выдано извещений - 7
Кол-во периодических поверок - 278
Кол-во средств измерений - 278
Кол-во владельцев - 64
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 4294 дн.
Приказы РСТ, где упоминается данный тип СИ
№2100 от 2014.12.24 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 41626-09 - 43319-09)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Счетчики газа двухкамерные (СГД-2,5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Новогрудский завод газовой аппаратуры"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17571-09 24.12.2019 |
Счетчики газа двухкамерные, СГД-2,5 ОАО "Новогрудский завод газовой аппаратуры" (БЕЛАРУСЬ г.Новогрудок) |
ОТ |
8 лет |
|
17571-98 01.10.2008 |
Счетчики газа двухкамерные, СГД-2,5 ОАО "Новогрудский завод газовой аппаратуры" (БЕЛАРУСЬ г.Новогрудок) |
8 лет | |
|
24922-03 01.06.2008 |
Счетчики газа двухкамерные, СГМН-1М ОАО "Новогрудский завод газовой аппаратуры" (БЕЛАРУСЬ г.Новогрудок) |
8 лет | |
|
24922-09 01.07.2014 |
Счетчики газа двухкамерные, СГМН-1М ОАО "Новогрудский завод газовой аппаратуры" (БЕЛАРУСЬ г.Новогрудок) |
ОТ |
8 лет |
|
24922-13 28.11.2018 |
Счетчики газа двухкамерные, СГМН-1М ОАО "Новогрудский завод газовой аппаратуры" (БЕЛАРУСЬ г.Новогрудок) |
ОТ |
8 лет |
|
55558-13 20.11.2018 |
Счетчики газа двухкамерные, СГМН-ЭТ ОАО "Новогрудский завод газовой аппаратуры" (БЕЛАРУСЬ г.Новогрудок) |
ОТ |
8 лет |
|
59105-14 26.11.2019 |
Счетчики газа двухкамерные, СГД-1,6 ОАО "Новогрудский завод газовой аппаратуры" (БЕЛАРУСЬ г.Новогрудок) |
ОТ |
8 лет |
|
73033-18 31.05.2021 |
Счетчики газа двухкамерные с электронным температурным компенсатором, СГМН-ЭТ ОАО "Новогрудский завод газовой аппаратуры" (БЕЛАРУСЬ г.Новогрудок) |
ОТ МП |
8 лет |
|
24922-19 30.05.2024 |
Счетчики газа двухкамерные, СГМН-1М ОАО "Новогрудский завод газовой аппаратуры" (БЕЛАРУСЬ г.Новогрудок) |
ОТ МП |
10 лет |
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Кто поверяет Счетчики газа двухкамерные (СГД-2,5)
Стоимость поверки Счетчики газа двухкамерные (СГД-2,5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1350 | 2573 |
|
ФБУ Калининградский ЦСМ Калининградская область |
287 | 2573 |
|
ООО "КЦМ" Калининградская область |
1000 | 2573 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 2573 |
|
ФБУ Омский ЦСМ Омская область |
2035 | 2573 |
Знак утверждения типа
Знак утверждения типананосится на шильдик отсчетного устройства методом тампопечати и на паспорт счетчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в технических условиях.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа двухкамерным СГД-2,5:-
- ТУ РБ 00153637.033-97 «Счетчик газа двухкамерный СГД-2,5»;
-
- ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
Поверка
Поверкаосуществляется по документу ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки».
Основное поверочное оборудование
|
Наименование средства измерения |
Используемые технические характеристики средства измерений |
Класс точности, погрешность измерения |
|
1. Поверочный комплекс счётчика газа |
Измерение расхода воздуха от 0,002 Qном до Qмакс |
От Qмин до 0,^ном - ± 1% Св. 0,1^ом до Qмакс - ± 0,5% |
|
2. Стенд для проверки прочности и герметичности |
Создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счётчика не менее, чем в 1,5 раза превышающего наибольшее избыточное давление) | |
|
3. Манометры типа МО |
Измерение избыточного давления до 0,1 МПа |
Класс точности 0,15; 0,25 |
|
4. Барометр |
Измерение барометрического давления до 106,4 кПа |
Не более 133,32 Па |
|
5. Термометры лабораторные |
Измерение температуры от 0 до 600С |
Цена деления 0,10С |
|
6. Микроманометры жидкостные |
Измерение потери давления от 0 до 300 Па |
Класс точности 1,0 |
|
7. Психрометр |
Измерение относительной влажности от 10 до 100% |
Цена деления 0,5% |
|
8. Мановакуумметры жидкостные |
Измерение потери давления до 2400 Па |
Диапазон измерения от 0 до 2400 Па. Класс точности - 1,0 |
9. Секундомер - таймер
Измерение времени, числа
импульсов
Предел допускаемого значения погрешности измерения интервалов времени при (20 ± 5) 0С ± (15х10-6хТ+С), где Т -значение интервала в секундах, С-0,01 при цене деления 0,01 с
Изготовитель
Открытое Акционерное Общество «Новогрудский завод газовой аппаратуры» (ОАО «НЗГА»). Беларусь, 231400 г. Новогрудок, ул. Мицкевича, 109, тел. 8-103751597-3-42-97E-mail: info@novogas.com
Экспертизу проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru Россия, 119361, г. Москва, ул. Озерная, д. 46 тел.: (495) 437 55 77 факс: (495) 437 56 66
Заместитель руководителя Федерального агентства по техническому регулированию и метрологии
Счетчики газа состоят из измерительного механизма, корпуса, крышки, электронного отсчетного устройства.
Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного канала и распределительного механизма.
Распределительный механизм служит для управления при помощи золотников притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика, которое передаточным механизмом передается механическому отсчётному устройству.
Отсчётное устройство выполнено в виде цифровых роликов, связанных с коленчатым валиком.
Счётчики газа СГД-2,5 выпускаются с левой и правой подачей газа. Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика.
При изготовлении счетчиков газа двухкамерных СГД-2,5 применяются синтетические мембраны фирмы “Каваками Трейдинг Ко ЛТД” (Япония) или мембраны фирмы «ZGS-шешЬгапу.а^УПп» (Чехия).

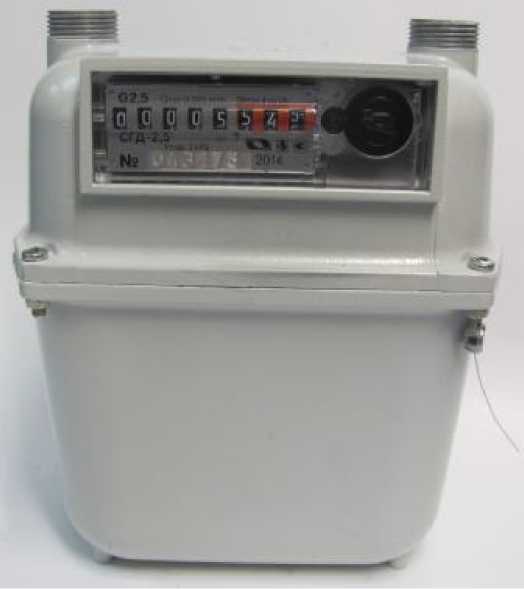

Внешний вид счетчиков приведен на рисунке 1.
Рисунок 1 - Внешний вид счетчиков газа
Схема пломбировки счетчиков газа от несанкционированного доступа с указанием мест нанесения оттиска знака поверки приведена в Приложении к описанию типа.
Оттиск знака поверки наносится на навесную пломбу, расположенную на проволоке,
проходящей через отверстие в винте, соединяющем корпус и крышку счетчиков.

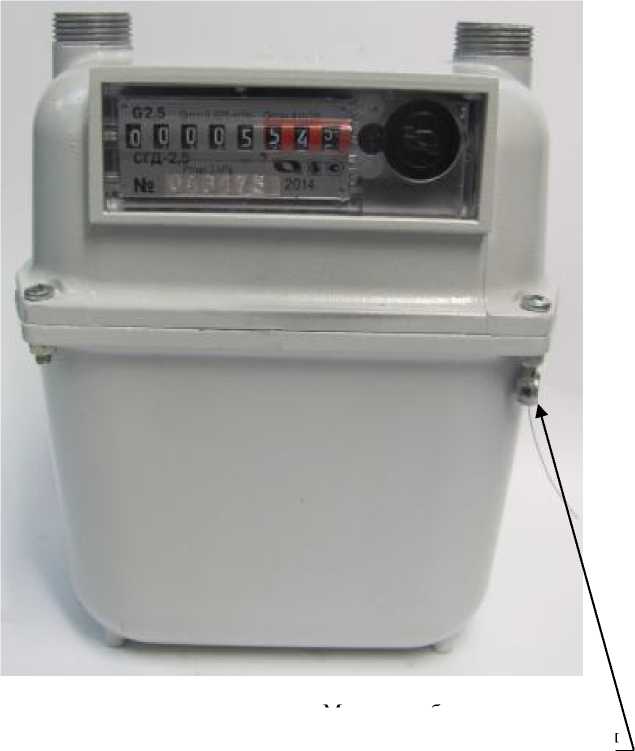

Схема пломбирования счетчиков газа СГД-2,5 приведена на рисунке 2.
Место пломбирования и нанесения оттиска знака поверки
Рисунок 2. Схема пломбирования счетчиков газа
Номинальный расход, Q ном, м3 /ч
Максимальный расход, Q макс, м3/ч
Минимальный расход. Q.mhh, м3 /ч Максимальное избыточное рабочее давление, кПа Диапазон температуры окружающей среды, °С Диапазон температуры измеряемого газа, °С
Потеря давления при максимальном расходе (Q макс), Па, не более
Потеря давления при номинальном расходе (Q ном), Па, не более
2,5
4,0
0,025
3
от минус 5 до плюс 40 от минус 5 до плюс 40 200
80
Пределы относительной погрешности счетчиков при выпуске из производства и после ремонта, %, не более
при расходе свыше 0,1Q№m до Qмакс
Пределы относительной погрешности счетчиков в эксплуатации, %, не более
при расходе свыше 0,1Q№m до С\ак<
Пределы допускаемой дополнительной относительной погрешности счетчика вызванной отклонением температуры измеряемого газа от (20 ± 3) °С, при изменении температуры на 1 °С, % от основной погрешности ± 0,45
Емкость счётного механизма, м3
Цена единицы младшего разряда отсчетного устройства, дм3
Габаритные размеры (длина, глубина, высота), мм, не более 180х136х220
Резьбовой патрубок с трубной резьбой по ГОСТ 6357
Межосевое расстояние между штуцерами, мм
Средняя наработка на отказ, ч, не менее
