Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

В зависимости от верхнего предела измерений объемного расхода, наибольшего рабочего давления и типа поверяемых (градуируемых) преобразователей расхода различных принципов действия, выпускаются ТПУ следующих типоразмеров, указывающих на номинальный диаметр калиброванного участка в дюймах: 8, 10, 12, 16, 20, 24, 30, 36.

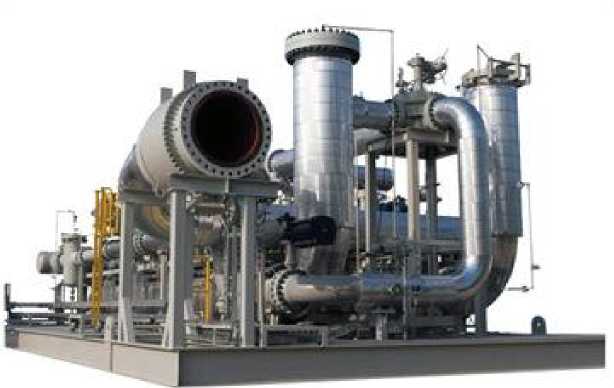

ТПУ состоят из следующих основных частей, смонтированных на стальной сварной раме (полураме): корпуса с калиброванным и разгонными участками, шарового поршня, детекторов положения поршня (далее - детекторов), четырехходового переключающего клапана, средств измерений давления и температуры, электрического или гидравлического привода. ТПУ выпускаются в стационарном и передвижном исполнениях.

При работе ТПУ и поверяемое (градуируемое) или исследуемое, контролируемое средство измерений соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на толкатели детекторов происходит срабатывание их микровыключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации (измерительновычислительный комплекс, управляющий контроллер и т. п.), входящей в состав системы измерений или технологического комплекса. Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим клапаном.

При поверке (градуировке) или исследовании метрологических характеристик преобразователей объемного расхода определяется соответствие числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера системы обработки информации. При этом в системе обработки информации производится отсчет импульсов, поступающих от преобразователя объемного расхода. Через известные вместимость калиброванного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя объемного расхода.

Поверка (градуировка) или исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через калиброванный участок ТПУ дополнительно выполняется измерение плотности измеряемой среды с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости калиброванного ТПУ двунаправленной и количество импульсов.

Поверка или исследование метрологических характеристик поверочных установок 2-го разряда с применением установки поверочной трубопоршневой двунаправленной 1-го разряда состоит в определении вместимости калиброванного участка поверочной установки 2-го разряда по известной вместимости калиброванного участка ТПУ 1-го разряда с использованием компаратора, которым служит преобразователь расхода. При срабатывании детекторов ТПУ и поверочной установки 2-го разряда происходит отсчет импульсов с компаратора.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцах калиброванного участка и на детекторах предусмотрены места для установки пломб, несущих на себе оттиски поверительных клейм.

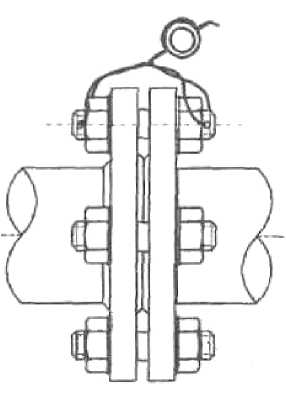

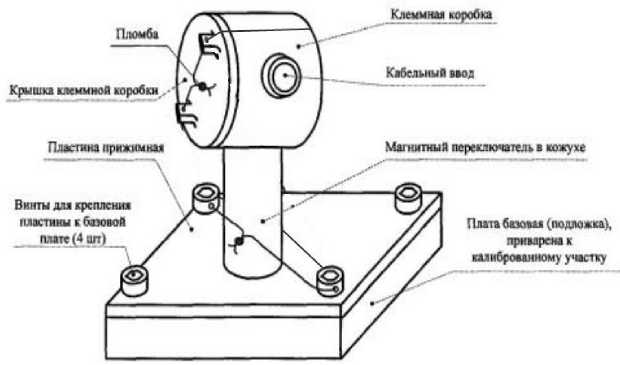

Схемы установки пломб, несущих на себе оттиски поверительных клейм, на фланцах калиброванного участка и детекторах представлены ниже

Кришна клеммной коробки

Пластана прижим нал

Пломба

Клеммнмi коробка

Кабельный ввоз

Магнитный переключатель в кожухе

Плата базовая (подложках приварена к калиброванному участку

Винты для крепления пластины ь базовой плате (4 tin)

• - установка поверочная трубопоршневая двунаправленная;

• - руководство по эксплуатации;

• - паспорт;

• - комплект запасных частей и принадлежностей (по запросу).

Основные метрологические и технические характеристики ТПУ двунаправленных приведены в таблице 1.

Таблица 1

Окончание таблицы 1
