Номер по Госреестру СИ: 21684-09
21684-09 ЭПР-спектрометры
(e-scan)
Назначение средства измерений:
ЭПР-спектрометры e-scan (далее - спектрометры) предназначены для измерения спектров электронных переходов в веществах и материалах в твердой и жидкой фазе, сырье и продукции пищевого производства и биологических проб, фармацевтики и т.д.
Аналитический паспорт типа средства измерений
21684-09 — ЭПР-спектрометры
e-scan
Фирма "Bruker BioSpin GmbH"
ГЕРМАНИЯ
МПИ: 2 года
Действует
0
организаций0
владельцев1
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
9
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 13b73e32-09a5-2f85-da62-2ab79a542b89 | 21684-09 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
ЭПР-спектрометры
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 09.02.2020
Номер записи - 102620
ID в реестре СИ - 325020
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Bruker BioSpin GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№164 от 2015.02.09 О продлении срока действия свидетельства об утверждении типа средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: ЭПР-спектрометры (e-scan)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruker BioSpin GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16733-04 01.01.2010 |
ЯМР-спектрометры высокого разрешения, AVANCE Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16733-05 01.01.2011 |
ЯМР-спектрометры, AVANCE Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16733-09 09.02.2020 |
ЯМР-спектрометры, AVANCE Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
21684-09 09.02.2020 |
ЭПР-спектрометры, e-scan Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27692-04 01.10.2009 |
ЭПР-спектрометры, Elexsys Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27692-09 09.02.2020 |
ЭПР-спектрометры, Elexsys Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27693-04 01.10.2009 |
ЭПР-спектрометры, EMX Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27693-09 09.02.2020 |
ЭПР-спектрометры, EMX, мод. EMX micro, EMX plus Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
76071-19 13.09.2024 |
ЯМР-релаксометры, the minispec серий mq-one, mq, LF Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет ЭПР-спектрометры (e-scan)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки ЭПР-спектрометры (e-scan)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены модульным программным обеспечением WinEPR для ОС Windows (включает в себя модули WinEPR Acquisition, WinEPR Processing и SimFonia), которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
|
Идентификационные данные (признаки) |
Значения | ||
|
Идентификационное наименование ПО |
WinEPR Acquisition |
WinEPR Processing |
SimFonia |
|
Номер версии (идентификационный номер) ПО |
4.40 Rev.11 и выше |
2.22 Rev.12 и выше |
1.2 и выше |
|
Цифровой идентификатор ПО |
52c2f1c7b9d17256e4 21f900fc580053 для файла Acquisit.exe |
467a38e754ec985dfd 1d5a49c5e12842 для файла Winepr.exe |
67334cdb0c0cfd28d3 35be816d60a616 для файла Simfonia.exe |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения спектрометров учтено при нормировании метрологических характеристик.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на переднюю часть корпуса приборов .
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений изложены в документе «ЭПР -спектрометр e-scan. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ЭПР-спектрометрам e-scanГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Техническая документация компании «Bruker BioSpin GmbH», Германия.
Поверка
ПоверкаПоверка проводится в соответствии с документом МП 21684-09 «ЭПР-спектрометры e-scan. Методика поверки», утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в декабре 2009 г.
Основные средства поверки:
- маркер с ионами Cr2+ (калибровочный стандарт фирмы «Bruker BioSpin GmbH»);
- весы лабораторные по ГОСТ 24101-2001;
- набор пипеток по ГОСТ 20292-74;
- колбы по ГОСТ 1770-74.
Спектрометры представляют собой стационарные автоматизированные приборы.
Принцип действия спектрометров основан на явлении электронного парамагнитного резонанса - резонансного поглощения энергии электромагнитных волн веществом в сильном магнитном поле вследствие электронного парамагнетизма. Исследуемый образец помещается в микроволновый резонатор, находящийся в искусственно создаваемом магнитном поле. Блок электроники содержит диод Ганна в качестве источника микроволнового излучения, а также датчик, измеряющий степень поглощения излучения в образце в зависимости от изменяемой индукции магнитного поля. Полученная зависимость является ЭПР-спектром исследуемого образца.
Спектрометры выполнены в виде настольных приборов, состоящих из блока магнита и блока электроники.
Управление процессом измерений осуществляется посредством внутреннего контроллера в блоке электроники и PC-совместимого компьютера, оснащенного специальным программным комплексом.
Программное обеспечение реализуется в операционной среде Windows. Оно позволяет осуществлять автоматическую настройку и тестирование прибора, задавать параметры измерения, обрабатывать полученную спектральную информацию, представлять ее в виде спектров, графиков, тестовых файлов и т.д., сохранять и печатать результаты, а также проводить анализ и моделирование спектров ЭПР.
Пломбирование

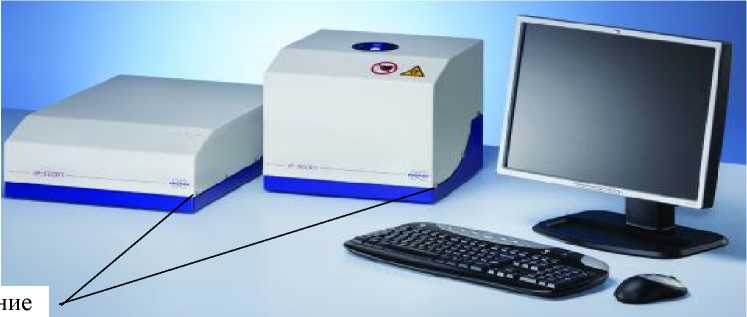

Внешний вид спектрометров e-scan приведен на рис. 1.
Рис. 1. Внешний вид ЭПР-спектрометров e-scan.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает в себя:
|
Наименование |
Примечание |
|
ЭПР-спектрометр | |
|
Компьютер |
По заказу |
|
Принтер |
По заказу |
|
Программное обеспечение | |
|
Руководство по эксплуатации на русском языке | |
|
Методика поверки | |
|
Комплект запасных частей и расходных материалов |
По заказу |
|
Диапазон индукции магнитного поля, Тл |
0,33 ... 0,36 |
|
Диаметр полюсов магнита, мм |
102 |
|
Пределы допускаемой относительной погрешности измерений | |
|
индукции магнитного поля, % |
±0,1 |
|
Диапазон рабочих частот микроволнового генератора, ГГц: |
9,4 ... 9,8 |
|
Требования к системе энергоснабжения: - количество фаз |
1 220 +10% / -15% |
|
- напряжение, В | |
|
- частота, Гц |
50±1 |
|
- ток, А |
1 |
|
Максимальная потребляемая мощность, В^А |
300 |
|
Габаритные размеры, см: | |
|
- блок магнита |
31x30x31 |
|
- блок электроники |
33x50x17 |
|
Масса, кг: | |
|
- блок магнита |
55 |
|
- блок электроники |
30 |
|
Условия эксплуатации:
|
+18 20 |
... +28 ... 80 |
|
Условия транспортирования и хранения: | ||
|
- температура, °C |
-20 |
. +40 |
|
- влажность (без конденсации), % |
20 |
. 80 |
|
Наработка на отказ при доверительной вероятности P = 0,95 |
10 000 | |
|
Срок службы, лет |
5 | |
