Номер по Госреестру СИ: 22678-14
22678-14 Копры маятниковые
(RKP, PSW)
Назначение средства измерений:
Копры маятниковые RKP, PSW (далее по тексту - копры) предназначены для измерения энергии разрушения образцов при испытаниях материалов на двухопорный ударный изгиб, консольный изгиб, ударное растяжение.
Внешний вид.
Копры маятниковые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 05.12.2019
Номер записи - 104306
ID в реестре СИ - 326706
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
серии RKP, модификация RKP 450, серии RKP, модификации RKP 450, Нет модификации, нет данных, нет, мод. RKP 450, Копер маятниковый RKP мод. RKP450 , RKP-450, RKP, мод. RKP 450 (за 1 маятник в комплекте), RKP, мод. RKP 450, RKP, PSW,мод.RKP 450, RKP, PSW, RKP 450, RKP, PSW 750, PSW,
Производитель
Изготовитель - Фирма "Zwick GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 98
Выдано извещений - 0
Кол-во периодических поверок - 66
Кол-во средств измерений - 24
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 14982 дн.
Приказы РСТ, где упоминается данный тип СИ
№1938 от 2014.12.05 Об утверждении типов средств измерений (ГР 53590-14 - 59295-14)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Копры маятниковые (RKP, PSW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
22678-14 Копры маятниковые (RKP, PSW) Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
71161-18 Датчики давления (ЭнИ-12 (ЭМИС-БАРРО 10)) Общество с ограниченной ответственностью "Инженерно-техническая компания ББМВ" (ООО "ИТеК ББМВ") (РОССИЯ г. Челябинск) |
|
22678-14 Копры маятниковые (RKP, PSW) Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
71195-18 Копры маятниковые (ТСМК) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
Все средства измерений Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20385-05 01.11.2010 |
Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
20385-11 04.08.2016 |
Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
20386-11 04.08.2016 |
Машины универсальные испытательные, SP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22678-08 01.01.2014 |
Копры маятниковые, PSW и RKP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22678-14 05.12.2019 |
Копры маятниковые, RKP, PSW Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22679-08 01.01.2014 |
Копры маятниковые, Zwick 5102 и Zwick 5113 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39441-08 |
Машина для испытания листового металла на выдавливание, BUP 100, исп. BPB 100.00.002 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39643-08 01.01.2014 |
Твердомеры стационарные универсальные, ZHU 250, ZHU 250 topline, ZHU 750 topline, ZHU 3000 topline Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40846-09 01.08.2014 |
Машины для испытаний на изгиб с вращением, UBM 200tC Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43305-09 |
Машина испытательная, HB250 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43957-10 |
Твердомер Виккерса, ZHV 10 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52869-13 05.03.2018 |
Наборы грузов специальных, Нет данных Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54045-13 02.07.2018 |
Машины универсальные испытательные, Z330 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54046-13 |
Машина универсальная испытательная, UTS500 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55707-13 28.11.2018 |
Машины для испытаний листового металла на выдавливание, BUP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56022-13 19.12.2018 |
Копры маятниковые, HIT Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65733-16 23.11.2021 |
Машины универсальные испытательные, SP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65734-16 23.11.2021 |
Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67909-17 |
Машина для испытаний на изгиб с вращением, UBM 200tC Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70241-18 26.01.2023 |
Копры вертикальные, DWT Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72810-18 |
Машина для испытаний на глубокую вытяжку, BUP 200, тип BPB200.00.012 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Копры маятниковые (ТСМК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ВМЗ" (RA.RU.311691) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ПАО "ЧТПЗ" (RA.RU.312931) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 12 | 1 | 0 | 11 | 0 | 12 | 0 | 11 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| АО "ЧТПЗ" (1816) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ПАО "ТМК" (0679) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Копры маятниковые (ТСМК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1970 | 8574 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
12015 | 8574 |
|
ФБУ УРАЛТЕСТ Свердловская область |
22432 | 8574 |
|
ФБУ Челябинский ЦСМ Челябинская область |
4716 | 8574 |
|
ФБУ Челябинский ЦСМ Челябинская область |
1735 | 8574 |
Программное обеспечение
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
«testXpert» |
«testXpert II» |
|
Номер версии (идентификационный номер) ПО |
Не ниже 7.0 |
Не ниже 1.41 |
|
Цифровой идентификатор ПО |
--- |
--- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню “С” по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на станину копров маятниковых RKP, PSW и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений содержатся в документе: «Копры маятниковые RKP, PSW. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым RKP, PSW
-
1. ГОСТ 10708-82 «Копры маятниковые. Технические условия»;
-
2. ГОСТ 9454-78 «Металлы. Методы испытания на ударный изгиб при пониженной, комнатной и повышенной температурах»;
-
3. Техническая документация фирмы «Zwick GmbH & Co. KG», Германия.
Поверка
Поверкасуществляется в соответствии с документом МП РТ 2149-2014 «Копры маятниковые RKP, PSW. Методика поверки», утверждённым ГЦИ СИ ФБУ «Ростест-Москва» 27.06.2014 г.
Основные средства поверки:
-
- Штангенциркуль ШЦ-1-150-0,05, основная погрешность ±0,05 мм, ГОСТ 166-89;
-
- Угломер типа 4-10, основная погрешность ±10', ГОСТ 5378-88;
-
- Динамометр, разряд 2 по ГОСТ Р 8.663-09, основная погрешность ±0,12 %;
-
- Уровень электронный, основная погрешность ±3';
-
- Секундомер механический, класс 2.
Изготовитель
Фирма «Zwick GmbH & Co. KG», ГерманияAugust-Nagel_Str. 11 D-89079 Ulm, Germany
Тел.: +49 (0) 73 10 0; факс: +49 (0) 73 10 200
E-mail: info@zwick.de
Заявитель
ООО «Цвик трейдинг-М»125167, Москва, Ленинградский проспект 37А, корпус 14
Тел.: +7 495 783 88 12;Факс: +7 495 783 88 13
E-mail: info@zwick.ru
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственныйрегиональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект д.31 Тел.: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96 E-mail: info@rostest.ru
Принцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.
Конструкция копров содержит станину, на которой в сдвоенной вертикальной стойке закреплена ось подвеса маятника. Маятник представляет собой штангу, в нижней части которой закреплён молот с ножом. Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. В нижней части станины расположены опоры для размещения испытуемого образца. С маятником связана стрелка аналогового индикатора, а также датчик угла поворота, информация от которого обрабатывается и отображается на цифровом дисплее и на дисплее персонального компьютера (ПК) с установленным программным обеспечением (ПО). Копры оснащаются защитной кабиной.
Конструкция корпуса копров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Копры выпускаются в трех модификациях, отличающихся друг от друга номинальным значением потенциальной энергии, габаритными размерами и массой.

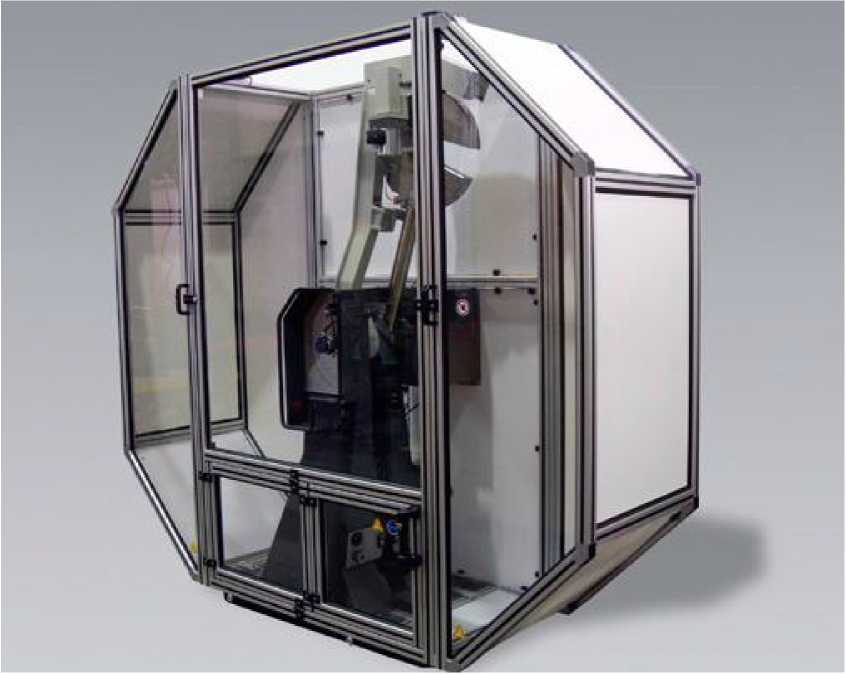

Внешний вид копров маятниковых RKP приведен на рисунке 1.
W
Рисунок 1. Копер маятниковый модификаций RKP 300 и RKP 450
Внешний вид копров маятниковых PSW приведен на рисунке 2.
Рисунок 2. Копер маятниковый модификации PSW 750
Комплектность средства измерения приведена в таблице 3.
Таблица 3
|
Наименование |
Количество, шт |
Примечание |
|
Копёр маятниковый |
1 | |
|
Кабина защитная |
1 | |
|
Персональный компьютер с программным обеспечением |
1 |
Поставляется дополнительно по заказу |
|
Комплект кабелей соединительных |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Маятник |
По заказу |
Поставляется дополнительно по заказу |
|
Опциональные приспособления |
По заказу |
Поставляются дополнительно по заказу |
копров маятниковых RKP и PSW приведены в таблице 2.
Таблица 2
|
Характеристики |
Модификации | ||||||||
|
RKP 300 |
RKP 450 |
PSW 750 | |||||||
|
Номинальное значение потенциальной энергии маятника (в зависимости от применяемого маятника), Дж |
150 |
300 |
150 |
300 |
450 |
300 |
450 |
600 |
750 |
|
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||||||
|
Диапазон измерения энергии, Дж |
15 120 |
30 240 |
15 120 |
30 240 |
•I- о К, <О |
30 240 |
•I- о К, <О |
60 480 |
75 600 |
|
Пределы допускаемой абсолютной погрешности измерения энергии (в зависимости от маятника), Дж |
±1,5 |
±3 |
±1,5 |
±3 |
±4,5 |
±3 |
±4,5 |
±6 |
±7,5 |
|
Потеря энергии при свободном качании маятника за половину полного колебания, не более, % |
0,5 | ||||||||
|
Скорость движения маятника в момент удара, м/с |
5,0±0,5 | ||||||||
|
Масса, кг |
700 |
780 | |||||||
|
Габаритные размеры (ДхШхВ), мм |
1920x500x2000 |
2500x1200x2734 | |||||||
|
Питание, В/Гц |
380/50 | ||||||||
Условия эксплуатации:
-
- температура, °С 20±10
-
- относительная влажность, % 60±20
-
- атмосферное давление, кПа 86.. .106
