Принцип действия термопреобразователя основан на преобразовании температуры в термоэлектродвижущую силу термопары при наличии разности температур между ее свободными концами и рабочим спаем.

В зависимости от конструкции защитного корпуса, вида монтажных элементов, наличия и вида клеммной головки термопреобразователи ТХАК-50, ТХКК-50 имеют следующие виды исполнения:

ТХАК-50.1, ТХКК-50-.1;

ТХАК-50.2, ТХКК-50.2;

ТХАК-50.3, ТХКК-50.3;

ТХАК-50.4, ТХКК-50.4;

ТХАК-50.5, ТХКК-50.5;

Взрывозащищенные ТХАК-50.6 (ТХАК-50.6-1, ТХАК-50.6-2), ТХКК-50.6 (ТХКК-50.6-1, ТХКК-50.6-2);

ТХАК-50.7, ТХКК-50.7;

ТХАК-50.8 (ТХАК-50.8-1, ТХАК-50.8-2), ТХКК-50.8 (ТХКК-50.8-1, ТХКК-50.8-2).

Монтажная часть термопреобразователей выполнена из термопарного кабеля типа КТМС-ХА(ХК), представляющего собой гибкую металлическую трубку с размещенными внутри нее одной или двумя парами термоэлектродов. Пространство вокруг термоэлектродов заполнено мелкодисперсной изоляцией. Термоэлектроды сварены между собой, образуя термопару (чувствительный элемент) с одним или двумя рабочими спаями. Спаи изолированы или неизолированы от защитной оболочки. Защитная оболочка рабочего конца термопреобразователя заглушена лазерной сваркой. Используется термопарный кабель диаметром от 1,0 до 6 мм с защитной оболочкой из стали 10Х23Н18, стали 12Х18Н10Т или сплава ХН78Т.

Термопреобразователи ТХАК-50.1, ТХКК-50.1 имеют оголенные до 100 мм выводы термопарного кабеля для подключения к измерительной цепи. Место выхода термоэлектродов из кабеля помещено в переходную втулку и герметизировано.

У термопреобразователей ТХА-50.2, ТХК-50.2 выводы термоэлектродов удлинены с помощью компенсационного кабеля; место соединения помещено в переходную втулку и герметизировано.

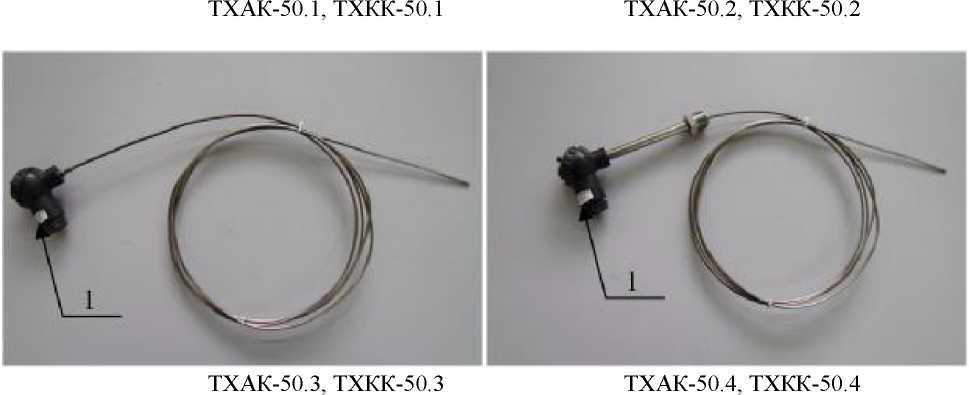

Термопреобразователи видов ТХАК-50.3, ТХК-50.3, ТХАК-50.4, ТХКК-50.4 для подключения в измерительную цепь имеют клеммную головку из прессматериала АГ-4В, а термопреобразователи ТХАК-50.5, ТХКК-50.5 и ТХАК-50.7, ТХКК-50.7 - из стали 12Х18Н10Т или сплавов алюминия. Особенностью термопреобразователей вида ТХАК-50.4, ТХКК-50.4 и ТХАК-50.7, ТХКК-50.7 является наличие монтажного кольца, приваренного к оболочке термопарного кабеля, и резьбового штуцера М20х1,5. При этом наружная часть термопреобразователей от монтажного кольца до головки дополнительно усилена трубкой диаметром 10 мм из стали, рисунок 1.

ТХАК-50.5, ТХКК-50.5              ТХАК-50.7, ТХКК-50.7

1 - место нанесения маркировки

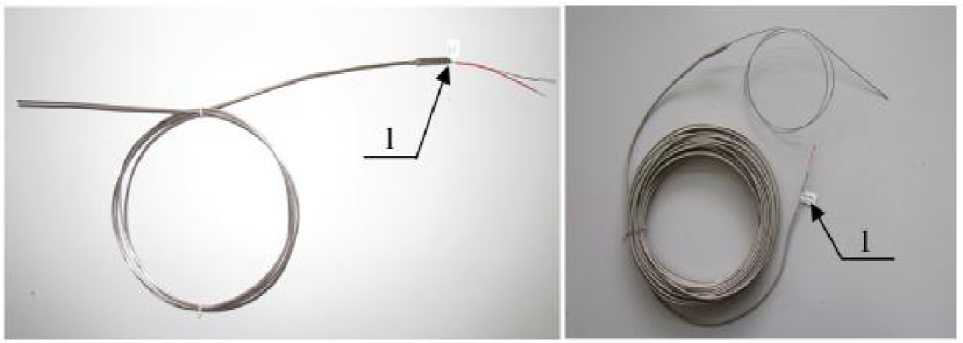

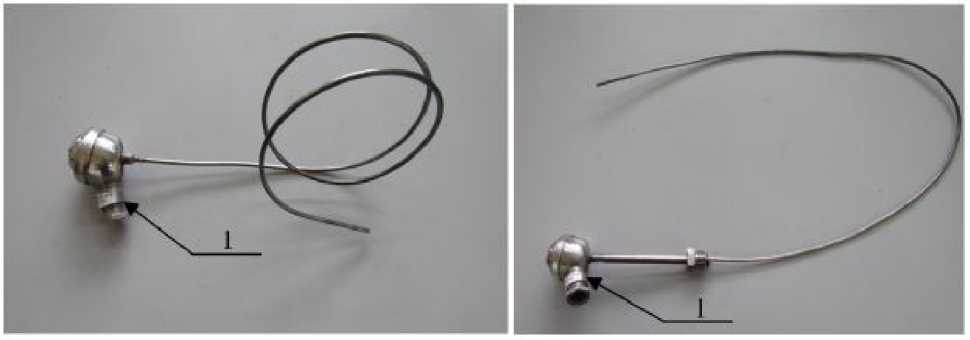

Рисунок 1 - Внешний вид преобразователя температуры термоэлектрического ТХАК-50, ТХКК-50

Взрывозащищенные термопреобразователи ТХАК-50.6, ТХКК-50.6 (ТХАК-50.6-1, ТХКК-50.6-1 и ТХАК-50.6.2, ТХКК-50.6-2) относятся к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0, имеют взрывобезопасный уровень взрывозащиты, обеспечиваемого видом взрывозащиты «Взрывонепроницаемая оболочка»  (d) по

Лист № 3 Всего листов 7 ГОСТ Р 51330.1 и маркировку взрывозащиты 1ExdIICT6 X, достигаемый конструкцией головки и ввода термопарного кабеля, рисунок 2.

ТХАК-50.6-1, ТХКК-50.6-1            ТХАК-50.6-2, ТХКК -50.6-2

1, 2 - место нанесения надписей и маркировки

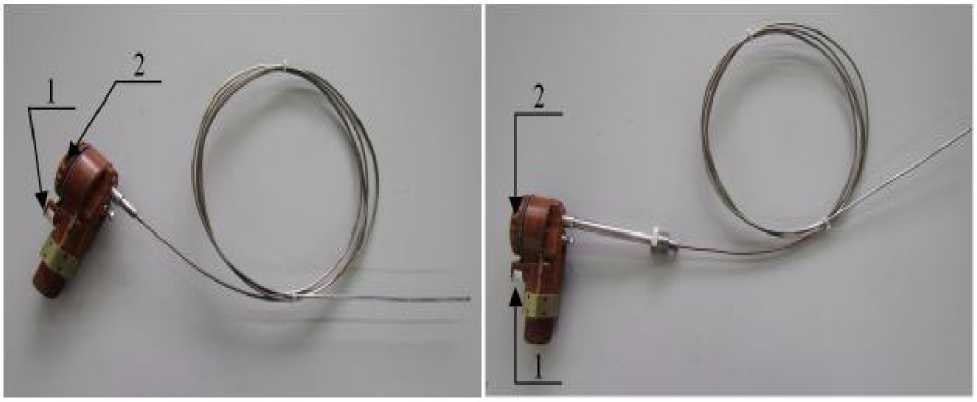

Рисунок 2 - Внешний вид преобразователей температуры термоэлектрических кабельных взрывозащищенных ТХАК-50.6, ТХКК-50.6

Термопреобразователи вида ТХАК-50.8, ТХКК-50.8, предназначенные для измерения температуры поверхности, имеют на рабочем конце контактную пластину прямоугольной формы для ТХАК-50.8.1, ТХКК-50.8.1 или цилиндрической формы для ТХАК-50.8-2, ТХКК-50.8-2, приваренную к оболочке термопарного кабеля, рисунок 3.

ТХАК-50.8-1, ТХКК-50.8-1            ТХАК-50.8-2, ТХКК-50.8-2

1 - место нанесения маркировки

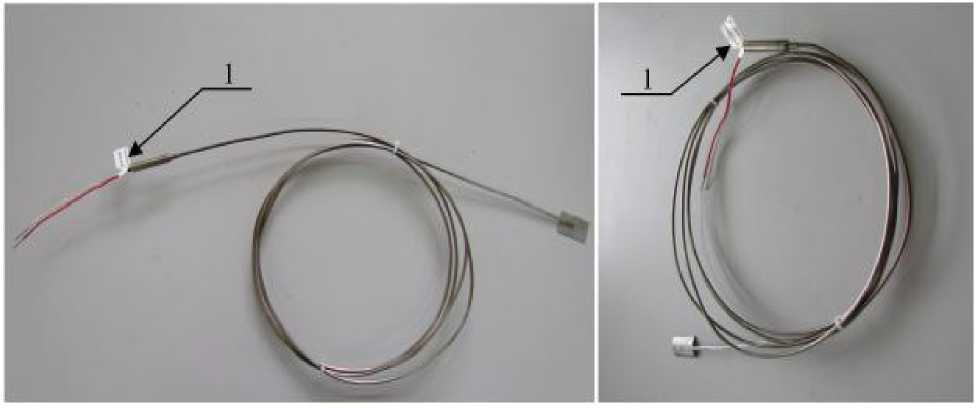

Рисунок 3 - Внешний вид преобразователей температуры термоэлектрических кабельных ТХАК-50.8, ТХКК-50.8.

Конструкция термопреобразователей является неразборной.

Способ крепления термопреобразователя при монтаже - штуцер М20х1,5 свободное погружение, для ТХАК-50.8, ТХКК-50.8 - сварной к объекту.

Клеймо и маркировка наносятся на шильдик, прикрепляемый к выводным проводникам или клеммной головке термопробразователя.
