Номер по Госреестру СИ: 29693-11
29693-11 Трансформаторы напряжения
(TVBs)
Назначение средства измерений:
Трансформаторы напряжения типа TVBs предназначены для передачи измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в установках переменного тока промышленной частоты на классы напряжения от 35 до 220 кВ.

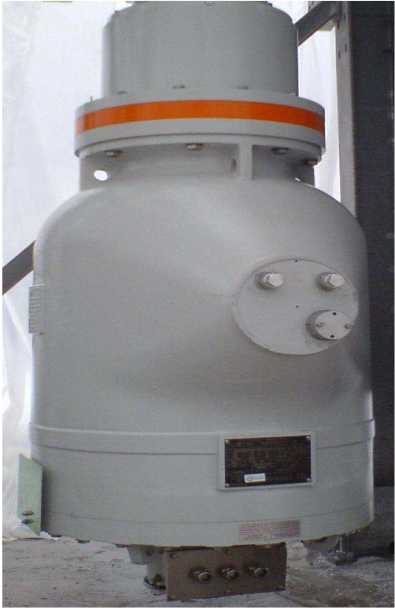

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора наклейкой пленки и на паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа TVBs» фирмы Trench Italia S.r.l.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения TVBs
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Трансформаторы напряжения TVBs в соответствии с частью 3 Федерального закона «Об обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г. могут применяться при:
-
- «осуществлении торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1);
-
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1).
Поверка
Поверкаосуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
-
- Трансформатор напряжения эталонный НЛЛ-35, класс точности 0,05.
-
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/V3; 220/Д класс точности 0,01.
-
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года. Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел. (495) 437 55 77, факс (495) 437 56 66, e-mail: office@vniims.ruТрансформаторы напряжения типа TVBs, являются однофазными электромагнитными
трансформаторами с элегазовой изоляцией.

Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. Первичная и вторичные обмотки расположены в герметичном баке из алюминиевого сплава, заполненном элегазом с минимальным рабочим давлением 390 кПа. Плотность элегаза контролируется специальным монитором плотности. При этом для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Трансформатор может иметь до трех вторичных обмоток -измерительных и/или защитных. На крышке горловины бака установлен проходной изолятор из эпоксидной смолы. При установке трансформатора в ячейку РАSS вывод этого изолятора прижимается к ответному контакту в ячейке. На торцевой части бака находится коробка вторичных выводов (на снимке видна внизу).
Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Трансформатор напряжения TVBs - 1 шт.
Руководство по эксплуатации - 1 экз. Паспорт - 1 экз.
Номинальные первичные напряжения, кВ Номинальные вторичные напряжения, В Наибольшие рабочие напряжения, кВ
Для измерительных обмоток:
Классы точности
Номинальные нагрузки, В^А
Для цепей защиты:
Класс точности
Номинальные нагрузки, В^А
Предельная мощность, В^А
Номинальная частота, Гц
Масса, кг
Габаритные размеры, мм
Климатическое исполнение по ГОСТ 15150-69
35/Д 110/^3; 150/^3; 220/^3
100/^3; 100/3
72, 145, 170, 252
0,2; 0,5; 1,0
От 100 до 400
3P
От 100 до 400
1500
50
300
620х1000х1200
УХЛ1
Лист № 2 всего листов 2
