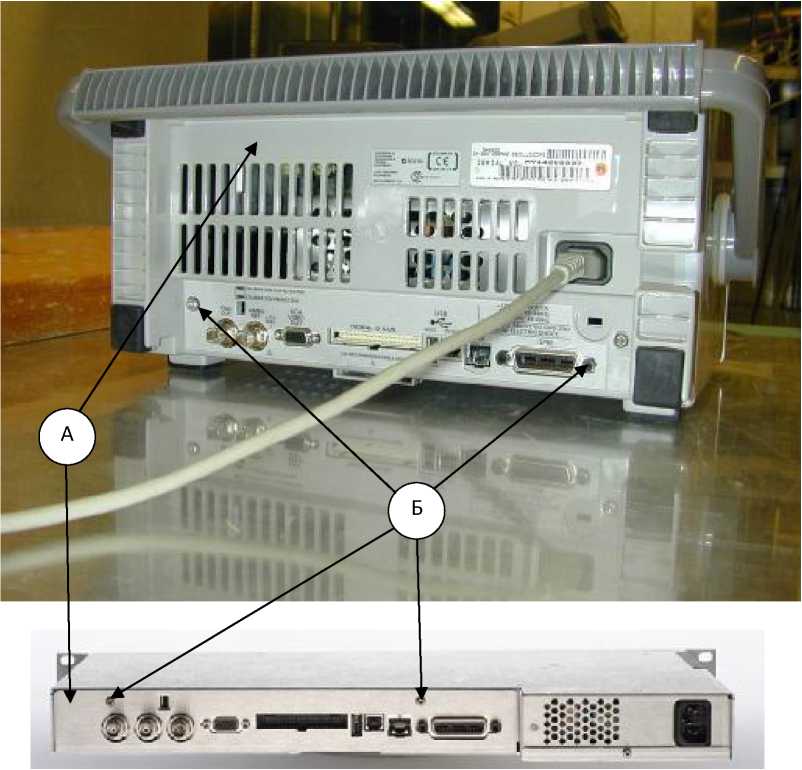

- комплект кабелей

- 1 комплект;

- руководство по эксплуатации

- 1 шт.;

- CD-диск с документацией

- 1 шт.;

- CD-диск с прикладным ПО

- 1 шт.;

- методика поверки

- 1 шт.

При дополнительном заказе поставляются опции,

приведенные в таблице 3.

Обозначение опции

Содержание опции

10070C

1:1 пассивный пробник

10074C

10:1 150 МГц пассивный пробник

10073C

10:1 500 МГц пассивный пробник

1146А

100 кГц токовый пробник с режимом AC/DC

1147A

50 МГц/15 A токовый пробник, AC/DC

N2780A

2 МГц/500 A токовый пробник, AC/DC

N2781A

10 МГц/150 А токовый пробник, AC/DC

N2782A

50 МГц/30 A токовый пробник, AC/DC

N2783 A

100 МГц/30 А токовый пробник, AC/DC

N2779A

Источник питания для токовых пробников

10076A

100:1, 4кВ, 250 - МГц пробник с ИН

N2771A

1000:1, 15 кВ, 50 - МГц высоковольтный пробник

10085-68701

16:16 логический кабель и преобразователь

54620-68701

Комплект логических пробников для моделей MSO

1144A

800 МГц активный пробник

1145А

2-канальный 750-МГц активный пробник

1142 А

Источник питания для 1144 А и 1145 А

1156А

1,5 ГГц активный пробник

N2791А

25 МГц дифференциальный пробник

1130А

1,5 ГГц InfiniiMax усилитель дифференциального пробника

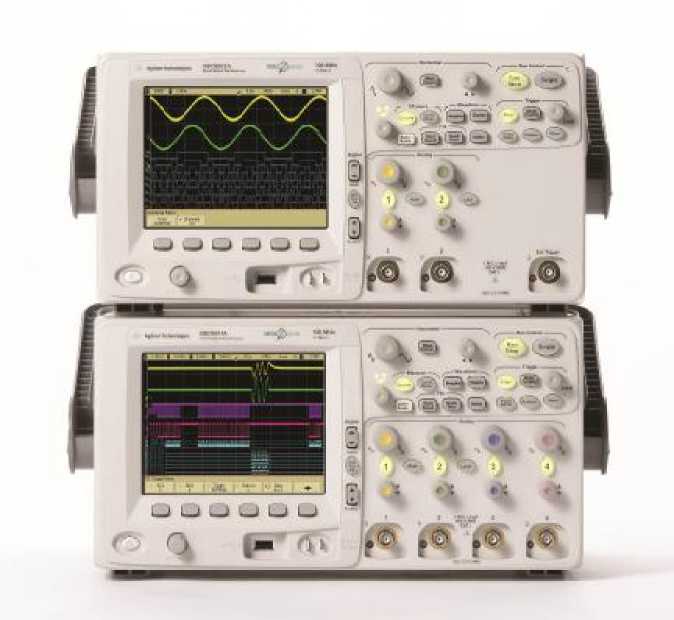

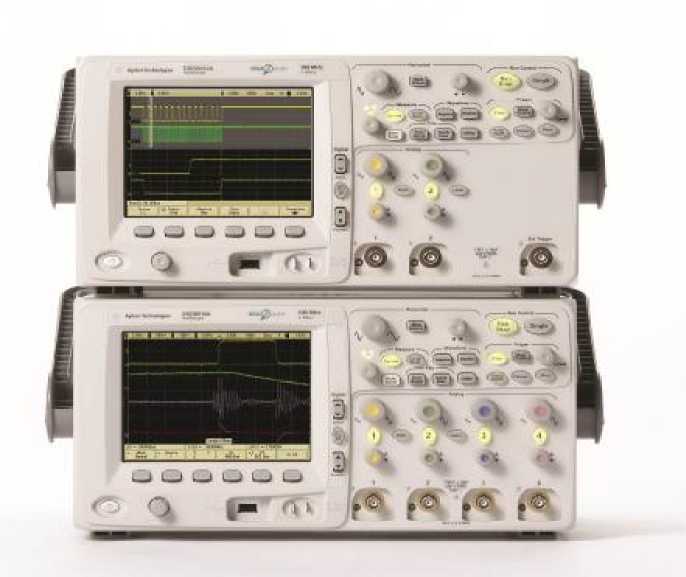

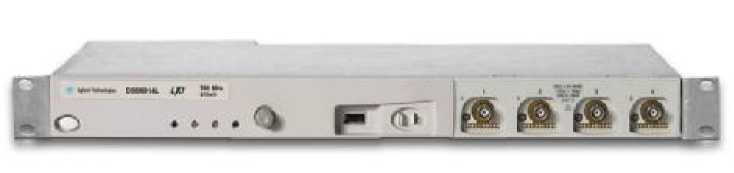

Наименование характеристик

Модели осциллографов

DSO 6012A

DSO 6014A

MSO 6012A

MSO 6014A

DSO 6014L

DSO 6032A

DSO 6034A

MSO 6032A

MSO 6034A

DSO 6052A

DSO 6054A

MSO 6052A

MSO 6054A

DSO 6054L

DSO 6102A

DSO 6104A

MSO 6102A

MSO 6104A

DSO 6104L

Количество входных аналоговых каналов

для моделей DSO \\\2A/MSO ххх2А..............2

для моделей DSO xxx4x/MS0 ххх4А...............4

Система вертикального отклонения

Полоса пропускания (по уровню - 3 дБ)

100 МГц

300 МГц

500 МГц

1000 МГц

Максимальная частота дискретизации

2 Гвыб/с на канал

4 Гвыб/с на канал в режиме чередования

Разрешающая способность по вертикали

8 бит

Динамический диапазон

± 8 делений

Диапазон установки коэффициентов отклонения Коткл

от 1 мВ/дел до 5 В/дел в последовательности 1;

2; 5 (1 МОм)

от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 (50 Ом или 1 МОм)

от 2 мВ/дел до

5 В/дел в последовательности 1; 2; 5 (1 МОм);

от 2 мВ/дел до

1 В/дел в последовательности 1; 2; 5 (50 Ом)

Наименование характеристик

Модели осциллографов

DSO 6012A

DSO 6014A

MSO 6012A

MSO 6014A

DSO 6014L

DSO 6032A

DSO 6034A

MSO 6032A

MSO 6034A

DSO 6052A

DSO 6054A

MSO 6052A

MSO 6054A

DSO 6054L

DSO 6102A

DSO 6104A

MSO 6102A

MSO 6104A

DSO 6104L

Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе Ди_откл *

± 0,02-8-К •

К - величина, численно равная установленному К_откл в В/дел

Диапазон установки напряжения смещения ^UCM

± 5 В при Коткл < 10 мВ/дел;

± 20 В при Коткл от 10 мВ/дел до 200 мВ/дел;

± 75 В при К_откл > 200 мВ/дел

Пределы допускаемой абсолютной погрешности установки напряжения смещения AU *

aaUcm

± (0,005^U_CM + 0,1 [дел] • К_откл + 2 мВ) при К_откл < 200 мВ/дел ± (0,015^U_CM + 0,1 [дел] • К_откл + 2 мВ) при К_откл > 200 мВ/дел

Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока *

± (Аиоткл + 0,004-8-К)

Входное сопротивление каналов вертикального отклонения

(1 ± 0,02) МОм

(1 ± 0,02) МОм

(50±0,75) Ом

Объем памяти

8 Мбайт - для 4 каналов

4 Мбайт - для 2 каналов

* при Коткл = 1 мВ/дел принимается К = 2 мВ/дел для моделей с полосой пропускания 100 МГц; при Коткл = 2 мВ/дел принимается К = 4 мВ/дел для остальных моделей. Для подсчета 6_к используется полная шкала 16 мВ для К_откл = 1 мВ/дел и 32 мВ - для К_откл = 2 мВ/дел

Система горизонтального отклонения

Диапазон установки коэффициента развертки

от 5 нс/дел до

50 с/дел

от 2 нс/дел до

50 с/дел

от 1 нс/дел до

50 с/дел

от 500 пс/дел до 50 с/дел

Разрешение установки коэффициентов развертки

2,5 пс

Пределы допускаемой относительной погрешности генератора развертки

± (15+2-Тэ) 10^-6 ,

где Тэ - величина, численно равная количеству лет эксплуатации осциллографа

Наименование характеристик

Модели осциллографов

DSO 6012A

DSO 6014A

MSO 6012A

MSO 6014A

DSO 6014L

DSO 6032A

DSO 6034A

MSO 6032A

MSO 6034A

DSO 6052A

DSO 6054A

MSO 6052A

MSO 6054A

DSO 6054L

DSO 6102A

DSO 6104A

MSO 6102A

MSO 6104A

DSO 6104L

Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров

±(1540^-6 •Тх + 0,01-Тр + 20 пс),

где Т_х - измеряемое значение временного интервала, с;

Т_р - величина, численно равная установленному коэффициенту развертки, с

Полоса пропускания канала горизонтального отклонения в режиме «XY»

Полоса пропускания равна полосе пропускания аналогового канала

Синхронизация

Виды запуска

Автоматический AUTO, ждущий NORM, режим однократного запуска SINGLE, принудительный FORCE

Диапазон уровня входного сигнала внутренней синхронизации

± 6 делений

Минимальный уровень входного сигнала внутренней синхронизации

1 деление в диапазоне частот входного сигнала от 0 до 25 МГц

0,6 деления в диапазоне частот входного сигнала от 25 МГц до полной полосы пропускания

Диапазон     уровня

входного     сигнала

внешней синхронизации

± 1 В и ± 8 В для двухканальных осциллографов ± 5 В для четырехканальных осциллографов

Минимальный уровень входного сигнала внешней синхронизации

для уровня входного сигнала ± 1 В

100 мВ в диапазоне частот входного сигнала от 0 до 100 МГц;

200 мВ в диапазоне частот входного сигнала от 100 до полной полосы пропускания

для уровня входного сигнала ± 8 В

250 мВ в диапазоне частот входного сигнала от 0 до 100 МГц;

500 мВ в диапазоне частот входного сигнала от 100 до полной полосы пропускания

для уровня входного сигнала ± 5 В

500 мВ в диапазоне частот входного сигнала от 0 до полной полосы пропускания

Логический анализатор

(моДели MSO6xxxA и моДели DSO6xxxA, модернизированные До MSO)

Число каналов

16 логических каналов, обозначенных D7-D0 и D15-D8

Варианты установки пороговых уровней срабатывания

ТТЛ, КМОП, ЭСЛ или определяемый пользователем

Наименование характеристик

Модели осциллографов

DSO 6012A

DSO 6014A

MSO 6012A

MSO 6014A

DSO 6014L

DSO 6032A

DSO 6034A

MSO 6032A

MSO 6034A

DSO 6052A

DSO 6054A

MSO 6052A

MSO 6054A

DSO 6054L

DSO 6102A

DSO 6104A

MSO 6102A

MSO 6104A

DSO 6104L

Максимальная частота дискретизация

2 Г_выб - для половины каналов

1 Г_выб - для каждого канала

Пределы    установки

порогового    уровня

срабатывания, определяемого пользователем ^ипус

± 8 В с шагом 10 мВ

Входной динамический диапазон

± 10 В относительно порогового уровня срабатывания

Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания

±(0,03^и_пу_с+100 мВ)

Входное сопротивление на наконечнике пробника логического канала

(100±0,02) кОм

Входная емкость на наконечнике пробника логического канала

(8±2) пФ

Условия эксплуатации и массогабаритные характеристики

Нормальные  условия

эксплуатации

температура окружающего воздуха от 15 до 25° С относительная влажность воздуха от 30 до 80 % атмосферное давление от 84 до 106 кПа

Рабочие условия эксплуатации

температура окружающего воздуха от минус 10 до 55 °С относительная влажность воздуха не более 90 %

Условия     хранения

(транспортирования)

температура окружающего воздуха от минус 30 до 70 °С относительная влажность воздуха не более 90 %

Габаритные размеры (ширина^хвысота^х длина), не более

(350^х188^х282) мм для моделей DSO/MSO 6xxxA (435^х42^х270) мм для моделей DSO 6хххL

Масса, не более

5,9 кг для моделей DSO/MSO 6xxxA

2,45 кг для моделей DSO 6хххL

Напряжение и частота сети электропитания

от 100 до 240 В, от 50 до 60 Гц от 100 до 132 В, 440 Гц

Потребляемая мощность, не более

100 ВА
