Номер по Госреестру СИ: 32122-13
32122-13 Анализаторы влажности
(Xentaur модификаций XPDM, XDT, LPDT, HDT)
Назначение средства измерений:
Анализаторы влажности Xentaur модификаций XPDM, XDT, LPDT, HDT предназначены для измерений температуры точки росы в различных газах, включая природный и газовых смесях.
Аналитический паспорт типа средства измерений
32122-13 — Анализаторы влажности
Xentaur модификаций XPDM, XDT, LPDT, HDT
Фирма "Xentaur Corporation"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
26
организаций46
владельцев3
версий399
Всего поверок
по агрегатам с 2010 года
36
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
26
Организаций-поверителей
эффективное число: 12
46
Владельцев СИ
эффективное число: 7.6
195
Экземпляров СИ
по агрегатам владельцев / организаций
56.6%
Периодические поверки
первичные: 14.8%
16.54%
Непригодность
66 извещений
66.4%
Поверки юрлиц
доля в общем объёме
10 935 ₽
Средневзвешенная цена
медиана: 11 024 ₽
100%
Покрытие ценами
расчётный известный объём: 713 248 ₽
2 017,9 лет
Средний возраст парка
взвешено по годовому объёму
2 982 дн.
Наблюдаемый МПИ
по фактическим интервалам
835
Концентрация поверителей
HHI; доля топ-5: 54.4%
1 315
Концентрация владельцев
HHI; доля топ-5: 60.5%
35
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 399 поверок; пик пришёлся на 2021 год (54).
- Последний завершённый год показал рост на 8.5% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 48.2%.
- Рынок представлен 26 организациями; концентрация низкая (HHI 835), доля топ-5 — 54.4%.
- В базе найдено 46 владельцев и 195 экземпляров СИ; доля пяти крупнейших владельцев — 60.5%.
- Средневзвешенная цена поверки — 10 935 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 713 248 руб.
- Доля извещений о непригодности составляет 16.54% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 2 982 дней; средний возраст парка по агрегатам организаций — 2 017,9 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 54
Долгосрочный CAGR: 48.2%
Активных версий: 1
Ценовой диапазон: 8 441–12 058 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 57 | 93 | 1,63 |
| юридическое лицо | Юридические лица | 36 | 44 | 1,22 |
| ООО "Инпротек Групп" | Юридические лица | 10 | 10 | 1,00 |
| ООО "СИБУР-Кстово" | Юридические лица | 9 | 14 | 1,56 |
| Казанское публичное акционерное общество "Органический синтез" | Юридические лица | 6 | 10 | 1,67 |
| ООО «ЗапСибНефтехим» | Юридические лица | 6 | 7 | 1,17 |
| ПАО "Нижнекамскнефтехим" | Юридические лица | 6 | 6 | 1,00 |
| ПАО «КОС» ИНН1658008723 | Юридические лица | 5 | 8 | 1,60 |
| ПАО «Нижнекамскнефтехим» | Юридические лица | 5 | 5 | 1,00 |
| АО "ТАНЕКО" | Юридические лица | 4 | 10 | 2,50 |
| ЗАПСИБНЕФТЕХИМ ООО | Юридические лица | 4 | 8 | 2,00 |
| ЮЛ | Юридические лица | 4 | 4 | 1,00 |
| ООО "РусГазКрио" | Юридические лица | 4 | 4 | 1,00 |
| ООО СИБУР-Кстово | Юридические лица | 2 | 2 | 1,00 |
| ООО "Ставролен" | Юридические лица | 2 | 2 | 1,00 |
| АО "ТАНЕКО" ИНН 1651044095 | Юридические лица | 2 | 2 | 1,00 |
| АО "ТАНЕКО" нн 1651044095 | Юридические лица | 2 | 2 | 1,00 |
| ООО "НГК - ТОМСК" | Юридические лица | 2 | 2 | 1,00 |
| АО «ТАНЕКО»ИНН 1651044095 | Юридические лица | 2 | 2 | 1,00 |
| АО «Российская корпорация ракетно-космического приборостроения и информационных систем» | Юридические лица | 1 | 2 | 2,00 |
| ПАО "Саратовский НПЗ" | Юридические лица | 1 | 2 | 2,00 |
| АО «Таиф-НК» ИНН1651025328 | Юридические лица | 1 | 2 | 2,00 |
| АО "КНПЗ" ИНН 6314006396 | Юридические лица | 1 | 2 | 2,00 |
| АО "ТАИФ-НК" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ТОМСКНЕФТЕХИМ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЗАПСИБНЕФТЕХИМ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Славнефть-ЯНОС" | Юридические лица | 1 | 1 | 1,00 |
| АО "Саратовстройстекло" | Юридические лица | 1 | 1 | 1,00 |
| ООО ИК «СИБИНТЕК» | Юридические лица | 1 | 1 | 1,00 |
| КНПЗ АО | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d7a51969-9f86-fa90-9a15-fa9fc828e351 | 32122-13 | 2025-04-17 | — | актуальная |
| dbf68609-fa89-0aa4-3b3c-57a1e13daa02 | 32122-13 | 2022-11-22 | 2025-04-17 | архивная |
| 9e7c7ce4-31c2-ca46-2e9c-d91935ea39e7 | 32122-13 | 2020-05-07 | 2022-11-22 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Анализаторы влажности
Рисунок № 1
Внешний вид.
Анализаторы влажности
Рисунок № 2
Внешний вид.
Анализаторы влажности
Рисунок № 3
Внешний вид.
Анализаторы влажности
Рисунок № 4
Общие сведения
Дата публикации - 17.04.2025
Срок свидетельства - 23.04.2028
Номер записи -
ID в реестре СИ - 340358
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
XPDM, Xentaur мод. XPDM, XDT, LPDT, HDT, Xentaur мод. XPDM, Нет модификации, нет данных, Xentaur, модификаии XPDM, мод.XPDM, модификация XPDM, Xentaur мод. HDT, XDT, мод. XPDM, HDT, модификация XPDT, модификация LPDT, модификация XDT, Xentaur модификаций XPDM, HDT, сенсор XTR-LQ, Xentaur модификация XPDM, XDT (NEMA), HDT, сенсор XTR-LQ
Производитель
Изготовитель - Фирма "Xentaur Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 399
Выдано извещений - 66
Кол-во периодических поверок - 226
Кол-во средств измерений - 199
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 3046 дн.
Приказы РСТ, где упоминается данный тип СИ
№509 от 2013.05.16 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 32122-13,53517-13,34684-13,53518-13 по 53537-13,16078-13,53538-13 по 535640-13)
№784 от 2018.04.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№2915 от 2022.11.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
№3090 от 2022.12.08 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Методы испытаний агропромышленной продукции на безопасность" (ТК 335)
№743 от 2025.04.15 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ (4)
№1228 от 2025.06.19 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Анализаторы влажности (Xentaur модификаций XPDM, XDT, LPDT, HDT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
32122-13 Анализаторы влажности (Xentaur модификаций XPDM, XDT, LPDT, HDT) Фирма "Xentaur Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
74306-19 Преобразователи напряжения измерительные (ИПН-05 УХЛ3.1) ООО "ТЕРМА-ЭНЕРГО" (РОССИЯ г.С.-Петербург) |
|
32122-13 Анализаторы влажности (Xentaur модификаций XPDM, XDT, LPDT, HDT) Фирма "Xentaur Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
74313-19 Преобразователи точки росы (FAS-SW) Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Анализаторы влажности (Xentaur модификаций XPDM, XDT, LPDT, HDT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 16 | 6 | 10 | 0 | 16 | 6 | 10 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 7 | 1 | 6 | 4 | 7 | 1 | 6 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 28 | 0 | 26 | 4 | 26 | 0 | 26 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 16 | 0 | 9 | 4 | 9 | 0 | 9 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 72 | 6 | 5 | 58 | 13 | 61 | 5 | 56 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 52 | 18 | 34 | 4 | 52 | 18 | 34 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 9 | 3 | 10 | 5 | 3 | 2 | ||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 13 | 5 | 4 | 9 | 5 | 13 | 4 | 9 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 23 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 19 | 1 | 0 | 19 | 8 | 12 | 0 | 12 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 0 | 6 | 6 | 6 | 0 | 6 | ||
| ООО "БАКС-СЕРВИС" (RA.RU.312365) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 11 | 0 | 11 | 4 | 11 | 0 | 11 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 1 | 2 | 2 | 3 | 3 | 2 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 42 | 23 | 14 | 28 | 0 | 40 | 12 | 28 |
Стоимость поверки Анализаторы влажности (Xentaur модификаций XPDM, XDT, LPDT, HDT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9800 | 11024 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
8441 | 11024 |
|
ФБУ Тюменский ЦСМ Тюменская область |
14831 | 11024 |
Программное обеспечение
Анализаторы влажности Xentaur модификаций XPDM, XDT, LPDT, HDT имеют встроенное программное обеспечение (программы “Xentaur firmware” для модификаций XPDM, XDT, LPDT, HDT, записанные в ППЗУ микроконтроллера анализаторов).
Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерения влажности газов, перевода результатов измерений влажности в различные единицы.
ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений влажности и температуры, а также их подготовки к считыванию внешним персональным компьютером.
Идентификационные данные программного обеспечения приведены в таблице 1.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографическим способом на титульный лист руководства по эксплуатации прибора и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Анализаторы влажности Xentaur модификаций XPDM, XDT, LPDT, HDT. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Анализаторам влажности Xentaur модификаций XPDM, XDT, LPDT, HDT
-
1 ГОСТ 8.547-09 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.
-
2 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
3 Техническая документация фирмы «Xentaur Corporation», США.
Поверка
Поверка осуществляется по документу МП-242-1488-2013 «Анализаторы влажности Xentaur модификаций XPDM, XDT, LPDT, HDT. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15.01.2013 г.Основные средства поверки:
- эталонные генераторы влажности "Полюс -1", диапазон воспроизведения температуры точки росы минус 79 ... + 20 оС, абсолютная погрешность ± 0,1 оС. Комплекс гигрометрической аппаратуры, входящий в состав Государственного вторичного эталона единиц влажности ГВЭТ151-1-10.
- эталонные генераторы влажности "Родник-2", диапазон воспроизведения температуры точки росы минус 20 . + 54 оС, абсолютная погрешность ± 0,1 оС, диапазон воспроизведения
относительной влажности 1 . 99 %, абсолютная погрешность ± 0,5 %. Комплекс гигрометри
ческой аппаратуры, входящий в состав Государственного вторичного эталона единиц влажности ГВЭТ151-1-10.
Заявитель
ООО «СокТрейд», г. Санкт-ПетербургАдрес - 196105, г. Санкт-Петербург, Витебский пр., д.11, лит Я.; тел./факс (812) 600-07-30; Internet: www.soctrade.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01
14, e-mail: info@vniim.ru
В анализаторах влажности Xentaur модификаций XPDM, XDT, LPDT, HDT используется сорбционно-емкостной принцип действия, основанный на поглощении содержащейся в газе влаги датчиком, выполненным по тонкопленочной технологии из пористого оксида алюминия Al2O3, покрытого сверху золотой пленкой.
Равномерная пористая структура сенсора обеспечивает большую устойчивость к повреждающим воздействиям и стабильность эксплуатационных характеристик.
Прибор имеет встроенный микропроцессорный контроллер и представляет результаты измерений влажности в единицах температуры точки росы, оС, либо позволяет их перевод, для справки, в единицы абсолютной влажности (ppm (об. долях млн-1)), либо в г/м3, а также обеспечивает простую процедуру коррекции калибровочной кривой. Контроллер формирует стандартные выходные аналоговые сигналы, подаваемые на внешние регистрирующие приборы, а также интерфейс RS232, HART.
Анализатор влажности Xentaur модификаций XPDM имеет портативное конструктивное исполнение проточного типа с автономным источником питания. Прибор имеет малые размеры и массу, автоматическую проверку диапазона и отличается простотой управления. Чтобы достичь минимального времени отклика, в анализаторе реализована система хранения датчика в сухом состоянии посредством его периодического помещения в камеру с осушителем.
Анализатор влажности Xentaur модификации XDT может иметь четыре варианта исполнения блока электроники: бескорпусная электронная плата (OEM); блок, встраиваемый в стойку (DIN); влагопылезащищенный корпус для настенного монтажа (NEMA) и блок во взрывонепроницаемой оболочке (EXD). Каждый из них имеет встроенный жидкокристаллический дисплей, а блок, встраиваемый в стойку, располагает клавишами функционального управления. Преобразователь влажности имеет конструкцию погружного типа, обеспечивающую установку либо непосредственно в технологическом трубопроводе, либо в специальной рабочей камере и соединен с электронным блоком при помощи кабеля.
Миниатюрный анализатор влажности Xentaur модификации LPDT конструктивно объединяет преобразователь, встраиваемый непосредственно в технологический трубопровод и электронный блок. На лицевой панели прибора помимо встроенного дисплея расположены три кнопки управления.
В качестве основного сенсора в анализаторах влажности Xentaur модификаций XPDM, XDT, LPDT применяется любой из XTR-65, XTR-100.
Анализатор влажности Xentaur модификации HDT предназначен для непосредственной установки в различных технологических установках и системах. Преобразователь погружного типа объединен с электронным блоком, имеющим прочный корпус из нержавеющей стали. Прибор может работать в широком температурном диапазоне. В качестве основного сенсора применяется любой из XTR-65, XTR-100, XTR-60, или, используемый для измерений влаги в непроводящих жидкостях XTR-LQ. Последний также поверяется в газовой среде. Сенсор XTR-60 выдерживает полное погружение в воду без изменения характеристик после просушивания.
Анализаторы влажности Xentaur модификаций XPDM, XDT, изготовленные во взрывозащищенном исполнении и имеющие соответствующую маркировку, могут применяться во взрывоопасных зонах, требующих маркировки по взрывозащите ExiaIICT4 (модификация
XPDM), 1Exd[ia]IIBT6/H2 или [Exia]IIC (модификация XDT), 0ExiaIICT6 (сенсоры XTR-65, XTR-100).
Внешний вид преобразователей влажности приведен на рисунке 1.

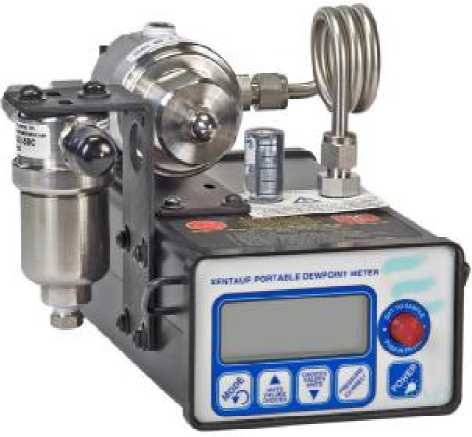

модификация XPDM

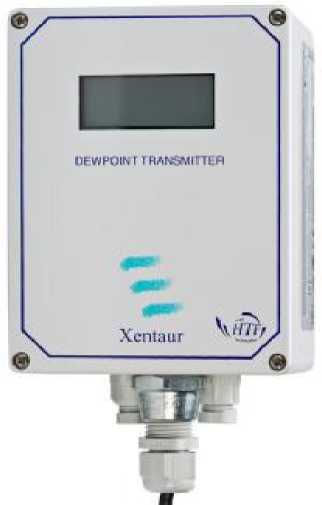

модификация XDT

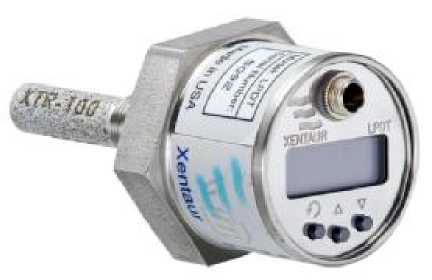

модификация LPDT
Рисунок 1 - внешний вид анализаторов влажности Xentaur модификаций XPDM, XDT, LPDT, HDT.

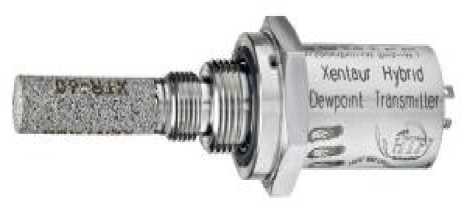

модификация HDT
Комплект поставки анализаторов влажности Xentaur модификаций XPDM, XDT, LPDT, HDT e определяется заказом и отражается в спецификации.
Основной комплект включает:
- анализатор влажности Xentaur;
- руководство по эксплуатации;
- методика поверки МП-242-1488-2013.
Таблица 2 - Основные метрологические и технические характеристики анализаторов влажности Xentaur модификаций XPDM, XDT, LPDT, HDT.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Наименование встроенного ПО: для модификации XPDM “XPDM Software”: |
Xentaur firm ware |
5.2.2 |
691F97 |
CRC32 |
|
для модификации XDT “DT Software”: |
Xentaur firm ware |
5.2 |
68E1D6 |
CRC32 |
|
для модификации LPDT “DT Software”: |
Xentaur firm ware |
5.2 |
68E1D6 |
CRC32 |
|
для модификации HDT “HDT Software”: |
Xentaur firm ware |
3.3 |
63F7B |
CRC32 |
|
Примечание - номер версии Г |
О должен быть не ниже указанного в таблице. | |||
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010.
|
Параметр |
Значение | |||
|
XPDM |
