Номер по Госреестру СИ: 32182-12
32182-12 Спектрометры эмиссионные с индуктивно связанной плазмой
(Prodigy, Prizm, Profile Plus)
Назначение средства измерений:
Спектрометры эмиссионные с индуктивно - связанной плазмой Prodigy, Prizm, Profile Plus предназначены для измерения содержания химических элементов в жидких пробах.

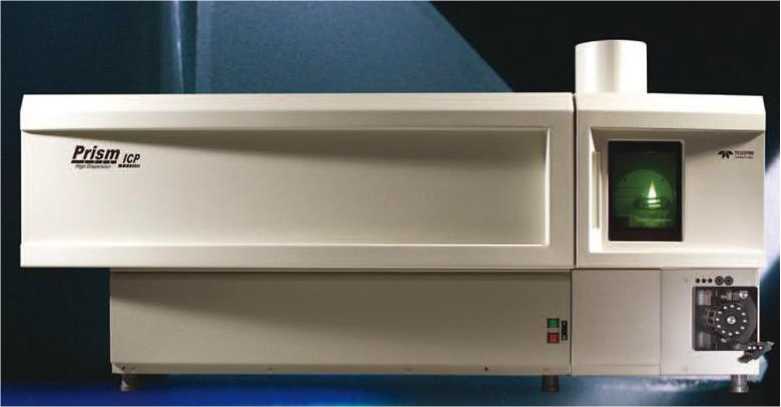

Внешний вид.
Спектрометры эмиссионные с индуктивно связанной плазмой
Рисунок № 1

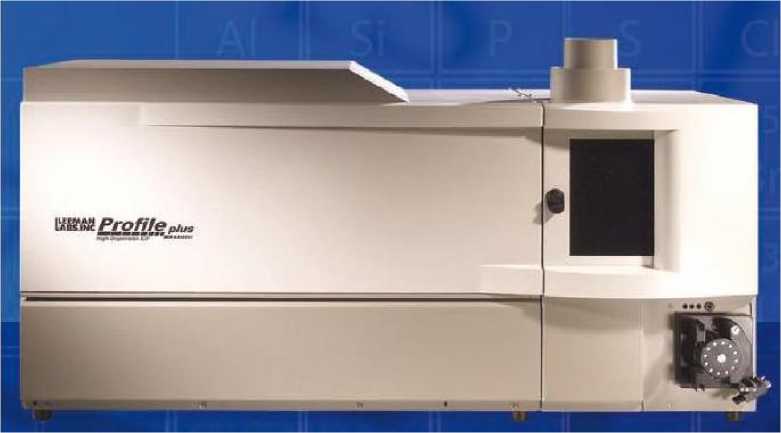

Внешний вид.
Спектрометры эмиссионные с индуктивно связанной плазмой
Рисунок № 2

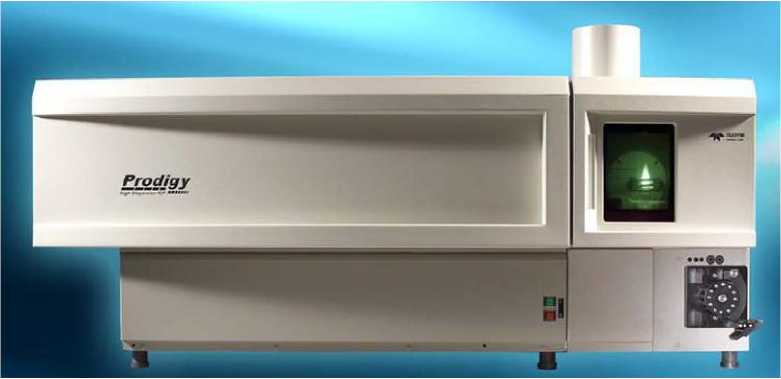

Внешний вид.
Спектрометры эмиссионные с индуктивно связанной плазмой
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 02.03.2017
Номер записи - 118044
ID в реестре СИ - 340444
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Спектрометр эмиссионный с индуктивно-связанной плазмой Prodigy, Нет модификации, Нет данных, мод.Prodigy, мод. Prodigy, мод. Prizm, Без модификации, Prodigy, Prizm, Profile Plus, Prodigy ICP Radial, Prodigy ICP, Prodigy, Prizm,
Производитель
Изготовитель - Фирма "Teledyne Leeman Labs"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 84
Выдано извещений - 0
Кол-во периодических поверок - 54
Кол-во средств измерений - 17
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Спектрометры эмиссионные с индуктивно связанной плазмой (Prodigy, Prizm, Profile Plus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne Leeman Labs"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32182-06 01.07.2011 |
Спектрометры эмиссионные с индуктивно связанной плазмой, PRODIGY, PRISM и PROFILE Plus Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32182-12 02.03.2017 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Prodigy, Prizm, Profile Plus Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
32183-06 01.07.2011 |
Системы анализа ртути автоматические, HYDRA AA, HYDRA AF и HYDRA AF Gold Plus Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
47876-11 26.09.2016 |
Анализаторы ртутные, Hydra Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57244-14 18.03.2024 |
Спектрометры атомно-эмиссионные с дугой постоянного тока, Prodigy DC Arc Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57848-14 22.07.2019 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Prodigy 7 Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
70640-18 23.03.2024 |
Анализаторы ртути, Hydra IIАА, Hydra IIC, QuickTrace M-7600, QuickTrace M-8000 Фирма "Teledyne Leeman Labs" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Спектрометры эмиссионные с индуктивно связанной плазмой (Prodigy, Prizm, Profile Plus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 0 | 10 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Бурятский ЦСМ» (RA.RU.311275) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "СЗМЦ" (RA.RU.314058) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры эмиссионные с индуктивно связанной плазмой (Prodigy, Prizm, Profile Plus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
17297 | 9688 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
11696 | 9688 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7400 | 9688 |
|
ФБУ Коми ЦСМ Республика Коми |
7264 | 9688 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10008 | 9688 |
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Salsa |
Prodigy, Prizm |
Зав. номер прибора |
- |
- |
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
WinICP |
Profile Plus |
Зав. номер прибора |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией спектрометров не предусмотрена.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийсодержатся в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой Prodigy, Prizm, Profile Plus
1. МИ 2639-2001 "ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах"..
3. Техническая документация фирмы «Teledyne Leeman Labs», США.
Поверка
Поверкаосуществляется по методике поверки МП 32182-12 (Приложение к руководству по эксплуатации), утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 03.10.2011 г.
Средства поверки: Государственные стандартные образцы водного раствора ионов металлов медь, кадмий, железо ГСО 7998-93; ГСО 7773-2000; ГСО 7766-2000.
Изготовитель
Фирма "Teledyne Leeman Labs", США. 6 Wentworth Drive Hudson,Hew Hampshire 03051, тел. +1 603-521-3299, e-mail: jmotor@teledyne.com
Заявитель
ООО «ЛАБТЕСТ», Москва, 123557, Большой Тишинский переулок, 38.Тел. (495)605-35-07, 605-36-10, факс (495)518-94-52, info@lab-test.ru, www.labtest.su.
Испытательный центр
ГЦИ СИ Федерального бюджетного учреждения «Государственный региональный центр метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»),117418, Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96 email: info@rostest.ru
Спектрометр эмиссионный с индуктивно-связанной плазмой представляет собой прибор, в котором реализован метод эмиссионного спектрального анализа с возбуждением спектра пробы в аргоновой плазме.
Спектрометр состоит из системы ввода образца, источника излучения, оптической дисперсионной системы, системы детектирования и электронных средств для обработки данных.
Система ввода пробы состоит из плазменной горелки, распылителя, распылительной камеры, индуктора и перистальтического насоса. Источником излучения является высокотемпературная аргоновая индуктивно-связанная плазма, поддерживаемая радиочастотным генератором с регулируемой мощностью от 700 до 2000 Вт с автоматической стабилизацией, работающего на частоте 40 МГц.
Оптическая система включает Эшелле-полихроматор с перекрестной дисперсией с призмой и дифракционной решеткой 79 штр/мм. В качестве детектора используется твердотельный полупроводниковый приемник с инжекцией заряда ПЗИ (модели Prodigy и Prizm) или ФЭУ (модель Profile Plus).
Спектрометр конфигурируется двумя вариантами ориентации плазмы (вертикально или горизонтально) и, соответственно, тремя способами наблюдения (проэкционирования) плазменного факела - радиальный при вертикальной ориентации, радиальный при горизонтальной ориентации и осевой при горизонтальной ориентации плазмы.
Варианты ориентации плазмы и способы её наблюдения задаются как дополнительные опции при покупке оборудования и конфигурируются при его изготовлении.
Опции данных вариантов конфигурации обозначаются как:
-
- Опция радиального наблюдения.
-
- Опция осевого наблюдения.
-
- Опция двойного наблюдения. К способу осевого наблюдения добавляется способ радиального наблюдения.
Спектрометр может поставляться в комплекте с автосамплером для автоматической подачи проб.
Управление работой всех составных частей спектрометра, градуировка и обработка измерений осуществляется компьютером с помощью специального программного обеспечения.
Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.
Фото.
Спектрометр эмиссионный с индуктивно-связанной плазмой 1 шт.
Программное обеспечение 1 шт.
Компьютерная управляющая станция 1 шт.
Руководство по эксплуатации с методикой поверки 1 шт.
Рециркулятор водяного охлаждения (по согласованию с заказчиком) 1 шт.
Комплектующие системы вводы пробы (по согласованию с заказчиком) 1 шт. Автосамплер (по согласованию с заказчиком) 1 шт.
Увлажнитель аргона (по согласованию с заказчиком) 1 шт.
Источник бесперебойного питания (по согласованию с заказчиком) 1 шт.
Предел допускаемой относительной погрешности измерения, массовой концентрации химических элементов
в диапазоне (0,5 ... 5,0) мг/дм3 для всех спектрометров 5,0 %
Предел обнаружения элементов приведен в таблице 2. Таблица 2
|
Элемент |
Prodidy |
Prizm |
Profile Plus | |||
|
Способ наблюдения | ||||||
|
осевое |
радиальное |
осевое |
радиальное |
осевое |
радиальное | |
|
Fe, мкг/дм3 |
0,4 |
1,8 |
5,7 |
8,9 |
1,5 |
8,5 |
|
Cu, мкг/дм3 |
0,5 |
1,5 |
2,0 |
23,4 |
3,0 |
5,5 |
|
Cd, мкг/дм3 |
0,3 |
2,0 |
0,6 |
2,7 |
1,5 |
8,5 |
|
Спектральный диапазон, нм |
165 ... 1100 |
165 ... 1000 |
177 ... 800 | |||
|
Расход газа-носителя, л/мин |
0,2-1,0 | |||||
|
Напряжение питания переменного тока (частотой 50±1Гц), В |
220(+22-33) | |||||
|
Потребляемая мощность, В • А, не более |
4500 | |||||
|
Габаритные размеры (ДхШхВ), мм | |
|
Prodidy |
1326х550х710 |
|
Prizm |
1326х550х710 |
|
Profile Plus |
1326х550х660 |
|
Масса, кг | |
|
Prodidy |
127 |
|
Prizm |
127 |
|
Profile Plus |
104 |
|
Условия эксплуатации: | |
|
-диапазон температур окружающей среды, оС |
15 - 30 |
|
-диапазон относительной влажности, % |
20 - 80 |
|
-диапазон атмосферного давления, кПа |
84 - 106,7 |
