По принципу работы тахеометры представляют собой сочетание электронного теодолита и лазерного дальномера. Дальномер работает в невидимом (инфракрасном) диапазоне спектра.

Измерения расстояний осуществляются с использованием специальных отражателей в виде призм или визирных отражающих марок (пленок), устанавливаемых в конце измеряемой линии или на измеряемой точке. Также измерения могут проводиться без отражателей, по диффузионной (рассеивающей) отражающей поверхности.

Принцип действия дальномера DR+, штатно устанавливаемого в тахеометры основан на фиксации времени прохождения излученного и отраженного сигнала от измеряемой поверхности (цели).

Оптический тракт дальномерной части монтируется в зрительной трубе и совмещен с ее визирной осью. Тахеометры снабжены двухосевым компенсатором для автоматической корректировки измеренных углов на наклон вертикальной оси вращения. Центрирование инструмента производится с помощью встроенного в алидаду оптического отвеса.

Тахеометры имеют несколько вариантов исполнения, отличающихся по точности угловых и линейных измерений, и по степени их автоматизации. Для всех вариантов исполнения общим качеством является наличие двух дальномеров - инфракрасного и безотражательного, и моторизованного привода осей вращения.

Электропитание осуществляется от внутренней батареи или внешнего источника питания.

Тахеометры могут оснащаться системой автоматического поиска и сопровождения отражателя (режим Autolock) для обеспечения режимов «роботизированной» съемки и системой Tracklight, которая позволяет устанавливать отражатель в створ, не наблюдая его через зрительную трубу. Также тахеометры могут оснащаться модулем беспроводной связи, работающим на частоте 2,4 ГГц (модели «Robotic»).

Тахеометры могут комплектоваться съемной панелью управления или внешним контроллером-накопителем. Съемная панель управления присоединяется к тахеометру через контактную площадку. Панель является автономным электронным устройством, работающим с полевым программным обеспечением Trimble Survey Controller или Trimble Survey Pro, и позволяет дистанционно управлять работой тахеометра.

Тахеометры могут быть дополнительно оборудованы системой автоматического поиска и сопровождения отражателя (режим Autolock) для обеспечения режимов «роботизированной» съемки и системой Tracklight, которая позволяет устанавливать отражатель в створ, не наблюдая его через зрительную трубу.

Внешний вид тахеометра приведен на рисунках 1 - 2.

Внешний вид транспортировочного кейса приведен на рисунке 3.

Схема пломбировки от несанкционированного доступа и места нанесения наклейки приведена на рисунке 4.

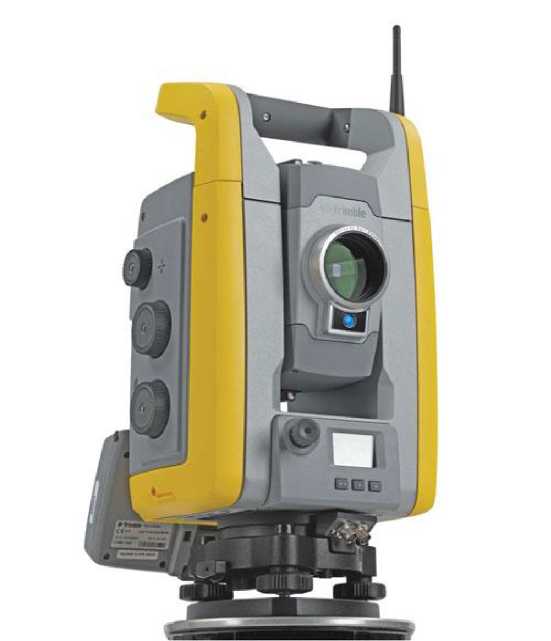

Рисунок 1 - Внешний вид тахеометра

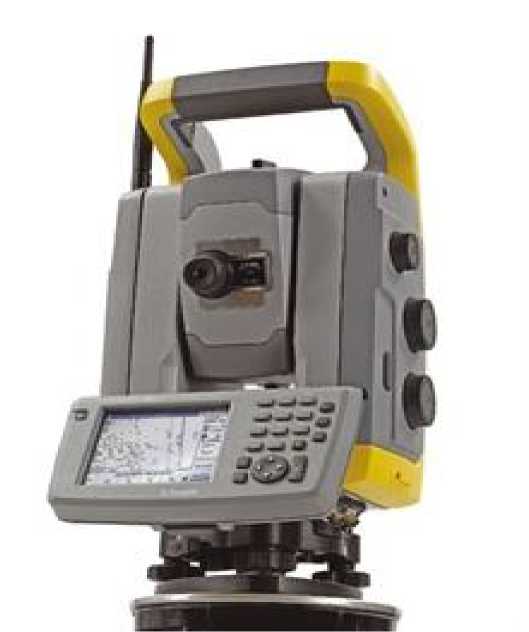

Рисунок 2 - Внешний вид тахеометра

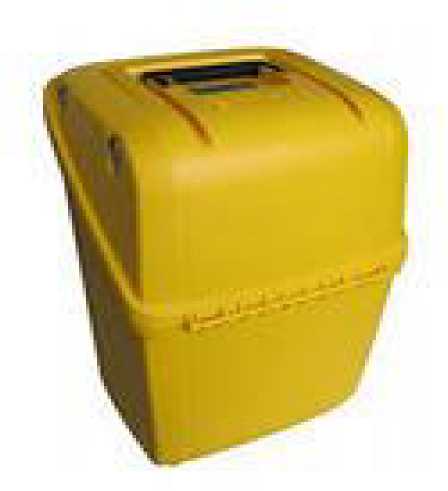

Рисунок 3 - Внешний вид транспортировочного кейса

места пломбирования от несанкционированного доступа

Рисунок 4 - Схема пломбировки от несанкционированного доступа и места нанесения наклейки

Лист № 4 Всего листов 6

В комплект поставки входят:

• - тахеометр электронный Trimble S6 - 1 шт (по заказу);

• - панель управления Trimble CU - 1 шт.;

• - защитная пленка для панели управления Trimble CU - 10 шт.;

• - стыковочная станция для панели управления Trimble CU - 1 шт.;

• - длок питания для стыковочной станции - 1 шт.;

• - батареи электропитания внутренние - 2 шт.;

• - кабель USB - 1 шт.;

• - кабель системный - 1 шт.;

• - кейс для панели управления Trimble CU - 1 шт.;

• - призма 360° с мини-вехой - 1 шт. (по заказу);

• - карта памяти (Flash) USB - 1 шт. (по заказу);

• - кейс для комплекта питания - 1 шт.;

• - устройство зарядное - 1 шт.;

• - блок питания - 1 шт.;

• - кабель питания - 1 шт.;

• - трегер - 1 шт.;

• - призма - 1 шт. (по заказу);

• - веха - 1 шт. (по заказу);

• - подставка для призмы с уровнем и оптическим отвесом - 1 шт. (по заказу);

• - марка визирная - 4 шт.;

• - опора для крепления внешней батареи - 1 шт. (по заказу);

• - держатель для вехи - 1 шт. (по заказу);

• - контроллер Trimble TSCe - 1 шт. (по заказу);

• - модем - 1 шт. (по заказу);

• - батарея электропитания для модема - 1 шт.;

• - чехол от дождя - 1 шт.;

• - кейс транспортировочный с ремнем - 1 шт.;

• - руководство по эксплуатации на CD - 1 шт.

тахеометров приведены в

таблице 2.

Таблица 2
