Номер по Госреестру СИ: 34283-07
34283-07 Приборы контроля высоковольтных выключателей
(ПКВ/М7)
Назначение средства измерений:
Приборы контроля высоковольтных выключателей ПКВ/М7 (далее - прибор) предназначены для измерений технических характеристик высоковольтных выключателей, выведенных из-под высокого электрического напряжения, во время проведения периодического контроля и ремонта.
Прибор измеряет линейные и угловые перемещения элементов привода контактов высоковольтных выключателей, интервалы времени срабатывания выключателя на размыкание/ замыкание.
Прибор применяется на предприятиях электроэнергетики, а также на других предприятиях, имеющих высоковольтное коммутационное оборудование.
Внешний вид.
Приборы контроля высоковольтных выключателей
Рисунок № 1
Внешний вид.
Приборы контроля высоковольтных выключателей
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 10.03.2027
Номер записи -
ID в реестре СИ - 343113
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Прибор контроля высоковольтных выключателей, Поверка, ПКВ/М7, ПКВ/М6Н, ПКВ/М5А (геометрические параметры), Нет модификации, нет данных , нет, мод. ПКВ/М7, мод. ПКВ/М1, Без модификации, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП")
Страна - РОССИЯ
Населенный пункт - г. Иркутск
Уведомление о начале осуществления предпринимательской деятельности -
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 4047
Выдано извещений - 64
Кол-во периодических поверок - 1477
Кол-во средств измерений - 514
Кол-во владельцев - 79
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1197 дн.
Приказы РСТ, где упоминается данный тип СИ
№2125 от 2017.10.06 О переоформлении свидетельства об утверждении типа средства измерений № 27239/1 "Приборы контроля высоковольтных выключателей ПКВ/М7" и внесении изменений в описание типа
№984 от 2024.04.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1294 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№1654 от 2024.07.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (17)
№2107 от 2024.09.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№504 от 2017.03.10 О продлении срока действия свидетельств (44 позиции)
№261 от 2022.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
Наличие аналогов СИ: Приборы контроля высоковольтных выключателей (ПКВ/М7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
47774-11 Измерители параметров выключателей (EGIL) Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
34283-07 Приборы контроля высоковольтных выключателей (ПКВ/М7) Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
|
70741-18 Приборы для проверки высоковольтных выключателей (ACTAS P260, ACTAS P360, ACTAS BTT) Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
34283-07 Приборы контроля высоковольтных выключателей (ПКВ/М7) Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
Все средства измерений Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34283-07 10.03.2027 |
Приборы контроля высоковольтных выключателей, ПКВ/М7 Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
|
37381-08 11.04.2028 |
Микроомметры, МИКО-1 Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
|
51888-12 09.10.2027 |
Измерители электрического сопротивления Микромилликилоомметр, МИКО-2.3 Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
|
72766-18 16.10.2028 |
Миллиомметры, МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
3 года |
|
93507-24 17.10.2029 |
Приборы контроля высоковольтных выключателей, ПКВ/М15М Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
|
95195-25 15.04.2030 |
Тестеры динамического сопротивления контактов выключателей, DCRT-200 Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Приборы контроля высоковольтных выключателей (ПКВ/М7)
Стоимость поверки Приборы контроля высоковольтных выключателей (ПКВ/М7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
22309 | 10496 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8820 | 10496 |
|
ФБУ НИЦ ПМ-Ростест Москва |
17500 | 10496 |
|
ФБУ Воронежский ЦСМ Воронежская область |
13866 | 10496 |
|
ФБУ Липецкий ЦСМ Липецкая область |
9835 | 10496 |
Программное обеспечение
Программное обеспечение (ПО) прибора управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р50.2.077-2014.
Таблица 1 - Идентификационные данные ПО:
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Версия 3.1 |
Конструкция прибора исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.
ПО не оказывает влияния на метрологические характеристики прибора.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель прибора промышленной цифровой печатью на полиэфирной пленке, на титульный лист формуляра - печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам контроля высоковольтных выключателей ПКВ/М7
ГОСТ Р МЭК 536-94 Классификация электрического и электронного оборудования по способу защиты от поражения электрическим током
ГОСТ 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования
ГОСТ 12997-84 Изделия ГСП. Общие технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 30 А
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени
и частоты
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта № 146 от 15 февраля 2016 г. «Об утверждении. Государственной поверочной схемы для средств измерений электрического сопротивления»
ТУ 4221-026-41770454-2005 Прибор контроля высоковольтных выключателей ПКВ/М7. Технические условия
Поверка
Поверкаосуществляется по документу СКБ 126.00.00.000-01 МП «Государственная система обеспечения единства измерений «Прибор контроля высоковольтных выключателей ПКВ/М7». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 11 мая 2017 г.
Основные средства поверки:
Катушка электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде 1162-58) 0,001Ом, КТ 0,01.
Мультиметр цифровой Agilent 34401A (регистрационный номер в Федеральном информационном фонде 54848-13). Диапазон измерений электрического напряжения постоянного тока от 0,1 до 1000 В; пределы погрешности измерения электрического напряжения постоянного тока ±0,0035 %.
Прибор для поверки вольтметров дифференциальный В1-12 (регистрационный номер в Федеральном информационном фонде 6013-77). Диапазон установки выходных напряжений 0,1 мкВ-1000 В, пределы погрешности измерения электрического напряжения постоянного тока ±0,01 %.
Магазин сопротивлений МСР-60М (регистрационный номер в Федеральном информационном фонде 2751-71), диапазон сопротивлений от 0,018 Ом до 11,1 кОм, КТ 0,02.
Генератор сигналов произвольной формы DG1022 (регистрационный номер в Федеральном информационном фонде 56011-13). Диапазон частот выходного сигнала от 1 мкГц до 20 МГц, пределы допускаемой основной относительной погрешности установки частоты ±140-4 Гц.
Штангенрейсмас ШР-1000 (регистрационный номер в Федеральном информационном фонде 54814-13), диапазон измерений от 100 до 1000 мм, класс точности 0,1 мм.
Теодолит 3Т5КП (регистрационный номер в Федеральном информационном фонде 45283-15), погрешность измерения горизонтального угла 5".
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ПКВ/М7 с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
Изготовитель
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Юридический адрес: Россия, 196247, г. Санкт-Петербург, Ленинский проспект, д.153, оф.1006
Адрес: Россия, 664033, г. Иркутск, ул. Лермонтова130, а/я 407
Телефон: (3952) 719-148
Факс: (3952) 42-89-21;
Web-сайт: www.skbpribor.ru; скбэп.рф
E-mail: skb@skbpribor.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений», ВосточноСибирский филиалЮридический адрес: Россия, 141570, Московская обл., Солнечногорский р-он, р.п. Менделеево, промзона ВНИИФТРИ, корп. 11
Адрес: Россия, 664056, г. Иркутск, ул. Бородина, 57
Телефон: (3952) 46-83-03
Факс: (3952) 46-38-48
Web-сайт: www.vniiftri-irk.ru
E-mail: office@niiftri.irk.ru
Принцип действия приборов контроля высоковольтных выключателей основан на измерении линейных и угловых перемещений датчиков линейных и угловых перемещений и времени перемещений.
Прибор контроля высоковольтных выключателей состоит из измерительного блока (рисунок 1), датчиков линейного и углового перемещения и соединительных кабелей. В измерительный блок входят: микро-ЭВМ; коммутатор электрического напряжения; канал запуска измерений; аналого-цифровые преобразователи напряжений, сопротивлений и токов; преобразователи сопротивлений замкнутого/разомкнутого положения контактов выключателя в соответствующие дискретные сигналы.
Датчик линейного перемещения состоит из специального стержня с калиброванной резьбой на его поверхности и втулки с чувствительным элементом, в котором при движении стержня возбуждаются электрические импульсы.
Датчик углового перемещения состоит из вращающегося градуированного диска и оптоэлектрической пары. Измерение перемещений осуществляется путем подсчета количества импульсов, поступающих от подключенного датчика, и умножения полученного результата на соответствующий шаг дискретизации.
Отсчет интервалов времени производится от момента появления напряжения на выходе коммутатора или от момента появления напряжения на входе канала запуска.

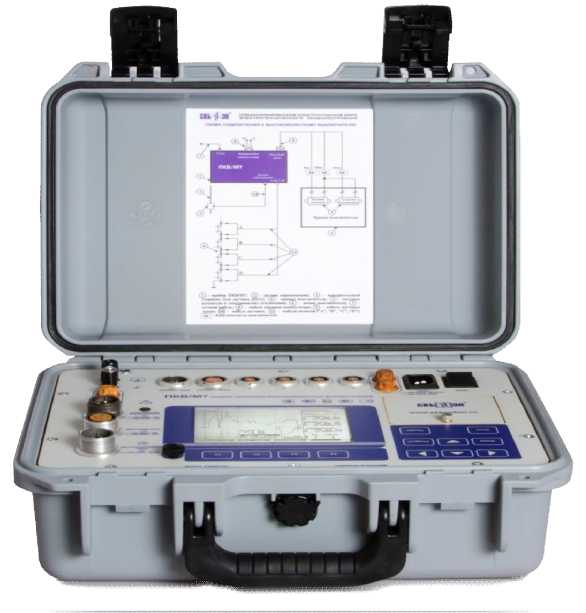

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

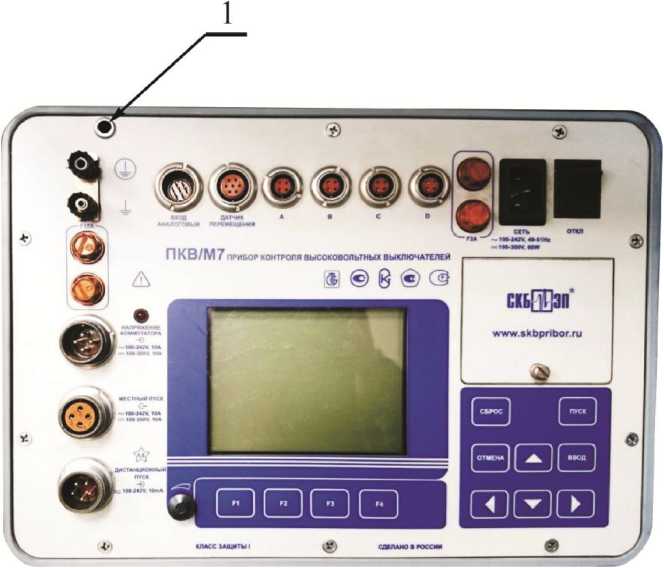

Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Схема пломбировки от несанкционированного доступа 1 - место нанесения пломбы предприятия изготовителя
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок ПКВ/М7 |
СКБ 026.00.00.000 |
1 |
|
Датчик ДП12 |
СКБ 012.00.00.000 |
1 |
|
Датчик ДП21 |
СКБ 009.00.00.000 |
1 |
|
Стержень измерительный. Длина 700 мм Футляр. Длина 725 мм |
СКБ 012.03.00.000-02 СКБ 010.15.00.000-02 |
1 |
|
Руководство по эксплуатации |
СКБ 126.00.00.000 РЭ |
1 |
|
Формуляр |
СКБ 126.00.00.000 ФО |
1 |
|
ПКВ/М7/У2/У3. Программное обеспечение. Руководство пользователя* |
СКБ 1240002-01-34 | |
|
Программное обеспечение* |
СКБ 1210001-24 | |
|
Методика поверки* |
СКБ 126.00.00.000-01 МП | |
|
Паспорт датчика ДП21 |
СКБ 009.00.00.000ПС | |
|
Паспорт датчика ДП12 |
СКБ 012.00.00.000ПС | |
|
Сертификат калибровки |
1 | |
|
Свидетельство о поверке* | ||
|
Методика выполнения измерений* |
СКБ 126.00.00.000 МВИ | |
|
Комплект монтажных частей и принадлежностей |
1 | |
|
Дополнительная комплектация* | ||
|
Примечание * по заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений линейных перемещений, мм |
от 1 до 550, от 1 до 700, от 1 до 900 |
|
Пределы допускаемой основной абсолютной погрешности измерений линейных перемещений, мм |
±1 |
|
Диапазон измерений угловых перемещений, ° |
от 0,2 до 360 |
|
Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, градус |
± [0,2+0,001-|ax|], где ах- измеренное значение плоского угла, ° |
|
Количество каналов измерений силы электрического тока коммутатора, шт. |
2 |
|
Диапазон измерений силы постоянного электрического тока, А |
от -14 до +14 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного электрического тока, А |
±[0,2+0,01-|Ix|], где Ix - измеренное значение силы постоянного электрического тока, А |
|
Диапазон измерений интервалов времени, с |
от 0,001 до 5,2 |
|
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, мс |
±1-10"4[1+tx], где tx- измеренное значение интервала времени, с |
|
Диапазон измерений электрического напряжения постоянного тока по каналу «Напряжение коммутатора», В |
от -350 до +350 |
|
Пределы допускаемой основной абсолютной погрешности измерений электрического напряжения постоянного тока каналом «Напряжение коммутатора», В |
±[2+0,005-Ux|], где Ux -измеренное значение электрического напряжения, В |
|
Диапазоны измерений электрического напряжения постоянного тока по каналу «Вход аналоговый», В |
от -1 до +1, от -6 до +6, от 0 до +12 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений электрического напряжения постоянного тока по каналу «Вход аналоговый», В: в диапазоне измерения от -1 до +1 В в диапазонах измерения от -6 до +6 В и от 0 до +12 В |
±[0,01+0,005-Uxl], ±[0,1+0,005-|Ux|], где их-измеренное значение электрического напряжения, В |
|
Диапазоны измерений электрического сопротивления постоянному току канала «Вход аналоговый», Ом: сила измерительного электрического тока 4 мА, сила измерительного электрического тока 60 мА |
от 0 до 160, от 0 до 2500 |
|
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом: в диапазоне от 0 до 160 Ом, в диапазоне от 0 до 2500 Ом |
±[2+0,015-Rx], ±[20+0,015-Rx], где Rx- измеренное значение электрического сопротивления, Ом |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество контролируемых контактов выключателя, шт. |
4 |
|
Количество каналов измерений перемещений, шт. |
1 |
|
Количество каналов передачи данных, шт. |
4 |
|
Электрическое напряжение питания, В:
|
от 100 до 242 от 100 до 300 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Габаритные размеры, мм | |
|
- измерительного блока |
360x290x165 |
|
- измерительного стержня в футляре |
025x1120 мах |
|
- укладочного ящика с приспособлениями |
400x250x190 |
|
- транспортной тары |
860x350x275 |
|
Защита от поражения электрическим током |
Класс защиты I |
|
Безопасность |
по ГОСТ 12.2.091-2012 |
|
Масса, кг, не более | |
|
- измерительного блока |
7 |
|
- укладочного ящика с приспособлениями |
12 |
|
- измерительного стержня в футляре |
0,5 |
|
- прибора в транспортной таре |
24 |
|
Срок службы до списания, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
