Номер по Госреестру СИ: 37707-13
37707-13 Преобразователи термоэлектрические
(CTU)
Назначение средства измерений:
Преобразователи термоэлектрические CTU (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса ТП.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.10.2018
Номер записи - 124913
ID в реестре СИ - 347313
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для ТП с НСХ типа B, R, S; 2 года - для ТП с НСХ других типов
Наличие периодической поверки - Да
Модификации СИ
Термодетектор CTU-6, Нет модификации, CTU-10L TXA(К), CTU-10/L, CTU-10, CTU,
Производитель
Изготовитель - Фирма "APLISENS S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 102
Выдано извещений - 1
Кол-во периодических поверок - 34
Кол-во средств измерений - 17
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 9390 дн.
Приказы РСТ, где упоминается данный тип СИ
№2100 от 2014.12.24 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 41626-09 - 43319-09)
№2660 от 2019.11.06 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи термоэлектрические (CTU)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "APLISENS S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21026-12 03.02.2017 |
Преобразователи давления измерительные гидростатические, SG, PC-28P, SP-50 Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
3 года; 5 лет - для моделей, настроенных на верхний предел измерений, при корректировке нуля 1 раз в 6 месяцев |
|
37707-08 01.06.2013 |
Преобразователи термоэлектрические, CTU Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
37707-13 04.10.2018 |
Преобразователи термоэлектрические, CTU Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год - для ТП с НСХ типа B, R, S; 2 года - для ТП с НСХ других типов |
|
37713-08 01.06.2013 |
Термометры сопротивления, CTR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год - класс А, 2 года - класс В, C |
|
37713-13 26.09.2018 |
Термопреобразователи сопротивления, CTR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год - класс А, 2 года - класс В, C |
|
39515-08 06.03.2029 |
Измерители-регуляторы, PMS Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
42796-09 01.01.2015 |
Преобразователи температуры, AT, LI, ATL, GI Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
42796-15 28.10.2029 |
Преобразователи температуры, серий AT, LI, ATL, GI Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
3 года |
|
48825-12 16.01.2017 |
Преобразователи давления измерительные, APC, APR, PC, PR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
3 года; 5 лет - для моделей, настроенных на верхний предел измерений, при корректировке нуля 1 раз в 6 месяцев |
|
51742-12 20.11.2017 |
Датчики температуры, CTR-ALW, CTU-ALW Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
59451-14 24.12.2019 |
Преобразователи давления, APC-2000/Q, APR-2000/Q, APR-2200/Q Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ |
5 лет |
|
65411-16 19.10.2026 |
Расходомеры электромагнитные, РЕМ-1000 Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
4 года |
|
66911-17 09.03.2027 |
Измерители двухпроводной линии, ALW-N Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
67276-17 14.04.2022 |
Преобразователи давления измерительные, APC, APR, PC, PR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
67529-17 17.05.2022 |
Преобразователи давления измерительные гидростатические, SG, PC-28P, SP-50 Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
69199-17 16.11.2027 |
Манометры промышленные, MS-63, MS-100, MS-160 Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
69910-17 21.12.2022 |
Термопреобразователи сопротивления, CTR Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
2 года; 4 года - для ТС с диапазоном измерений в пределах -50…+300 °С (вкл.) |
|
69926-17 21.12.2027 |
Преобразователи термоэлектрические, CTU Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
2 года; 4 года - для ТП с НСХ типов К, J с верхним пределом диапазона измерений +600 °С, для ТП с НСХ типа N с верхним пределом диапазона измерений +800 °С; 1 год - для ТП с НСХ типов R, S, В с верхним пределом диапазона измерений св. +1100 °С |
|
72825-18 17.10.2023 |
Преобразователи температуры, CT-R, CT-U, CTR-ALW, CTU-ALW Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
77841-20 17.03.2025 |
Преобразователи температуры, CT Фирма "APLISENS S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
Кто поверяет Преобразователи термоэлектрические (CTU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 4 | 0 | 6 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 63 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 1 | 0 | 3 | 1 | 3 | 0 | 3 |
Стоимость поверки Преобразователи термоэлектрические (CTU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1557 | 1888 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2218 | 1888 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом или методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТП.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим CTUГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
Поверка
Поверкаосуществляется по документам: ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).
Основные средства поверки:
-
- термометр сопротивления ЭТС-100 эталонный 3 разряда, в диапазоне температуры от минус 196 °С до плюс 660 °С;
-
- термопреобразователь термоэлектрический платинородий-платиновый типа ППО 2го разряда;
-
- преобразователь термоэлектрический ПРО эталонный 2-го разряда, диапазон измеряемых температур от плюс 600 до плюс 1600°С;
-
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С;
-
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;
-
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.
-
- печь высокотемпературная типа ВТП 1600-1.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Изготовитель
фирма «APLISENS S.A.», Польша.Адрес: 03-192 Warszawa, ul. Morelowa, 7
Тел.: 48 022 814-0777, Факс: 48 022 814-0778
Испытательный центр
ФГУП «ВНИИМС», г. МоскваПринцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами.
Термопреобразователи состоят из первичного преобразователя температуры, помещенного в термометрическую вставку, защитного корпуса и соединительной головки. Термометрическая вставка состоит из одного или двух чувствительных элементов (ЧЭ), помещенных в защитный корпус стержневого типа, и клеммной колодки. В качестве ЧЭ применяется термопара с номинальной статической характеристикой (НСХ) преобразования: R, S, В, J, Т, N, К, L по ГОСТ Р 8.585-2001. Головка изготавливается из алюминиевого сплава с откидной крышкой, имеет сальниковый ввод и обеспечивает степень защиты IP65. Клеммная колодка изготавливается из керамики.
ТП могут применяться в комплекте с аналоговыми измерительными преобразователями типа АТ пр-ва фирмы APLISENS, встраиваемыми в защитную головку.
ТП имеют исполнения, различающиеся типом и количеством ЧЭ, классом допуска и конструктивным исполнением. Информация об исполнении CTU зашифрована в коде полного условного обозначения:
1 2 3 4 5 6 7 8 9 10 11
|
С |
Т |
U |
-
4 - количество ЧЭ (1, 2);
-
5 - тип НСХ (R, S, B, J, T, N, K, L);
-
6 - класс допуска (1, 2, 3);
7-10 - тип защитного корпуса (1H18N9T);
11 - другие исполнения (Ех, АТ).
ТП изготавливаются в обычном исполнении и во взрывозащищенном исполнении с видом взрывозашиты «искробезопасная цепь» и маркировкой OExia 11СТ6.

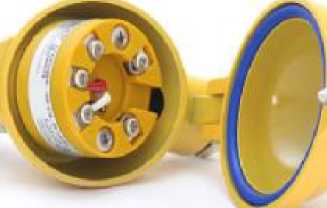

Фотография общего вида ТП приведена на рисунке 1.
J
Рис. 1.
Лист № 2 Всего листов 4
В комплект поставки входят:
-
- термопреобразователь - 1 шт.;
-
- паспорт - 1 экз.;
-
- руководство по эксплуатации - 1 шт.
По дополнительному заказу: защитная гильза.
преобразователей термоэлектрических CTU приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
У словное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) |
R, S, B, J, T, N, K, L |
|
Класс допуска по ГОСТ Р 8.585-2001 (ГОСТ 6616-94) |
1, 2, 3 |
|
Диапазон измеряемых температур ТП в зависимости от типа НСХ, °С |
для Т1II1 (R,S): от 0 до плюс 1600 для ТПР (B): от плюс 600 до плюс 1700 для ТЖК (J): от минус 40 до плюс 900 для ТМК (T): от минус 200 до плюс 400 для ТНН (N): от минус 200 до плюс 1300 для ТХА (K): от минус 200 до плюс 1300 для ТХК (L): от минус 200 до плюс 800 |
|
Пределы допускаемых отклонений ТЭДС ТП от НСХ (в температурном эквиваленте), °С |
для ТПП (R,S): класс 1: ± 1,0 (от 0 до плюс 1100 °C) ± (1,0+0,003^0-1100)) (св. плюс 1100 до плюс 1600 °C); класс 2: ± 1,5 (от 0 до плюс 600 °C) ± 0,0025^ (св. плюс 600 до плюс 1600 °C) для ТПР (B) класс 2: ± 0,0025^ (от плюс 600 до плюс 1700 °C); класс 3: ± 4,0 (от плюс 600 до плюс 800 °C) ± 0,005^ (св. плюс 800 до плюс 1700 °C) для ТЖК (J) класс 1: ± 1,5 (от минус 40 до плюс 375 °C) ± 0,004^ (св. плюс 375 до плюс 750 °C); класс 2: ± 2,5 (от 0 до плюс 333 °C) ± 0,0075^ (св. плюс 333 до плюс 900 °C) для ТМК (T) класс 1: ± 0,5 (от минус 40 до плюс 125 °C) ± 0,004^ (св. плюс 125 до плюс 350 °C); класс 2: ± 1,0 (от минус 40 до плюс 135 °C) ± 0,0075^ (св. плюс 135 до плюс 400 °C); класс 3: ± 0,015J t | (от минус 200 до минус 66 °C) ± 1,0 (св. минус 66 до плюс 40 °C) для ТНН (N), ТХА (K) класс 1: ± 1,5 (от минус 40 до плюс 375 °C) ± 0,004^ (св. плюс 375 до плюс 1300 °C); класс 2: ± 2,5 (от минус 40 до плюс 333 °C) ± 0,0075^ (св. плюс 333 до плюс 1300 °C); класс 3: ± 0,015J t | (от минус 200 до минус 167 °C) ± 2,5 (св. минус 167 до плюс 40 °C) |
|
Наименование характеристики |
Значение | |
|
для ТХК (L) класс 2: ± 2,5 (от минус 40 до плюс 360 °C) ± (0,7 +0.005^) (св. плюс 360 до плюс 800 °C); класс 3: ± (1,5 + 0.01-| t |) (от минус 200 до минус 100 °C) ± 2,5 (св. минус 100 до плюс 100 °C) | ||
|
Длина наружной части, мм, не более |
250 | |
|
Длина монтажной части, мм |
от 40 до 3000 | |
|
Диаметр монтажной части, мм |
от 4 до 26 | |
|
Рабочие условия эксплуатации ТП: | ||
|
Температура окружающего воздуха, °С |
от минус 50 до плюс 150 | |
|
Относительная влажность воздуха при температуре плюс 40°С, % |
до 98 | |
