Номер по Госреестру СИ: 38762-16
38762-16 Мутномеры лабораторные
(VOS Rota 90 и VOS Rota 90/25)
Назначение средства измерений:
Мутномеры лабораторные VOS Rota 90 и VOS Rota 90/25 (далее по тексту - мутномеры) предназначены для измерения мутности пива и других жидких сред.
Внешний вид.
Мутномеры лабораторные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 02.06.2021
Номер записи - 126185
ID в реестре СИ - 348585
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация VOS Rota 90/25, мод.VOS Rota 90/25, мод.VOS Rota 90/25, мод. VOS Rotа 90/25, мод. VOS Rota 90/25, VOS Rota 90/25,, VOS Rota 90/25, VOS Rota 90/25,
Производитель
Изготовитель - Фирма "Haffmans B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 13
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№708 от 2016.06.02 Об утверждении типов средств измерений
№2023 от 2022.08.16 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Мутномеры лабораторные (VOS Rota 90 и VOS Rota 90/25)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Haffmans B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22157-01 01.12.2006 |
Манометры специальные, GCD Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22158-01 01.12.2006 |
Приборы для измерений содержания примесей и контроля чистоты углекислого газа, CPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22159-01 01.12.2006 |
Приборы для измерений температуры, давления и времени термообработки с устройствами считывания, PU-Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22160-01 01.12.2006 |
Мутномеры лабораторные, VOS Rota Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22161-01 01.12.2006 |
Плотномеры, Plato Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22162-01 01.12.2006 |
Анализаторы содержания углекислого газа в жидкости, Gehaltemeter Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22163-01 01.12.2006 |
Приборы для измерения пеностойкости пива, NIBEM-T Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22163-08 01.01.2014 |
Приборы для измерения пеностойкости пива, NIBEM-T, NIBEM-TPH Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22164-01 01.12.2006 |
Газоанализаторы, Carbo Zirox Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22164-08 01.10.2013 |
Газоанализаторы кислорода, Carbo-Zirox мод. SGM-6, SGM-7 Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22165-01 01.12.2006 |
Приборы для измерений температуры точки росы, DPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22166-01 01.12.2006 |
Устройства для измерения содержания воздуха в бутылке и банке, IAM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22166-08 01.01.2014 |
Устройства для измерения содержания воздуха в бутылке и банке, IAM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22167-01 01.12.2006 |
Измерители температуры и давления жидкости и газа в кегах, Keg-Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22167-08 01.10.2013 |
Измерители температуры и давления жидкости и газа в кегах, KEG-MONITOR Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22168-01 01.12.2006 |
Измерители температуры и удельной электрической проводимости моющего раствора, Bottle-Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
38287-08 01.08.2013 |
Приборы для калибровки манометров, GCD Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
38469-08 01.09.2013 |
Приборы для измерения температуры точки росы, DPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
38762-08 01.10.2013 |
Мутномеры лабораторные, VOS Rota Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
38762-16 02.06.2021 |
Мутномеры лабораторные, VOS Rota 90 и VOS Rota 90/25 Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
38801-08 01.10.2013 |
Плотномеры, Plato Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39069-08 01.11.2013 |
Приборы для измерений температуры, давления и времени термообработки с устройствами считывания данных, PU-Monitor (приборы) RPC (устройства) Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39406-08 01.01.2014 |
Приборы для контроля качества мойки бутылок, Bottle Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39688-08 01.01.2014 |
Анализаторы содержания растворенных кислорода и углекислого газа в жидкости, AGM, c-AGM, c-DGM, OGM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39975-08 01.01.2014 |
Анализаторы содержания углекислого газа в жидкости, GMT, DGM-03, DGM-04, i-DGM, ICC-2000, ICM-2000, ICD-2000, CBL-04 Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
40212-08 01.01.2014 |
Приборы для контроля чистоты углекислого газа, CPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
48477-11 12.09.2021 |
Анализаторы содержания растворенного кислорода в жидкости, o-DGM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
51664-12 01.11.2017 |
Анализаторы растворенного углекислого газа и кислорода в жидкости, AuCoMet-i Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
52958-13 12.03.2018 |
Анализаторы общего кислорода и растворенного углекислого газа, c-TPO Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
52959-13 12.03.2018 |
Анализаторы мутности потока стационарные, OptHaze Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
67534-17 17.05.2022 |
Калибраторы давления, GCD Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Мутномеры лабораторные (VOS Rota 90 и VOS Rota 90/25)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО ПК "ТЭКСИ" (RA.RU.311245) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Мутномеры лабораторные (VOS Rota 90 и VOS Rota 90/25)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
5989 | 5989 |
Программное обеспечение
Мутномеры имеют встроенное программное обеспечение. Идентификационные данные программного обеспечения мутномеров приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V03.16 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на каждый экземпляр мутномера в виде наклейки, а также на середину верхней части титульного листа Руководства пользователя типографским способом.
Лист № 3 Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Основные методы измерений приведены в Руководстве пользователя мутномеров лабораторных VOS Rota 90 и VOS Rota 90/25 п.6 «Эксплуатация».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мутномерам лабораторным VOS Rota 90 и VOS Rota 90/25
Техническая документация фирмы «Haffmans B.V.», Нидерланды
Поверка
Поверкаосуществляется по документу РТ-МП-3003-448-2016 «ГСИ. Мутномеры лабораторные VOS Rota 90 и VOS Rota 90/25. Методика поверки», утвержденному ФБУ «Ростест - Москва» 12.02.2016 г.
Основные средства поверки:
- Государственный стандартный образец мутности (формазиновая суспензия) ГСО 7271-96.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Изготовитель
«Haffmans B.V.», Нидерланды
Юридический адрес: Marinus Dammeweg 30, 5928 PW Venlo, Netherlands Tel: +31 77- 3232300, fax: +31 77-3232323; E-mail: info@haffmans.nl
Заявитель
«Gostnorm AG», Германия
Юридический адрес: 41849, KirchstraBe 26, Wassenberg, Germany Tel: +49 0 2432-934 78-0, fax: +49 0 2432-934 78-29; E-mail: info@gn-ag.de
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31, Тел: (495) 544-00-00
Принцип действия мутномеров основан на регистрации рассеянного взвешенными в жидкости частицами излучения под различными углами. Находящиеся в траектории луча частицы рассеивают и поглощают падающее излучение. В качестве источника света используется галогеновая лампа с длиной волны 650 нм. Опорный сигнал регистрируется фотоприемником в прямом направлении. Регистрация рассеянного света в мутномере VOS Rota 90 осуществляется фотоприемником, расположенным под углом 90 градусов по отношению к источнику излучения, в мутномере VOS Rota 90/25 под углами 90 и 25 градусов. Конструктивно прибор выполнен в виде моноблока.

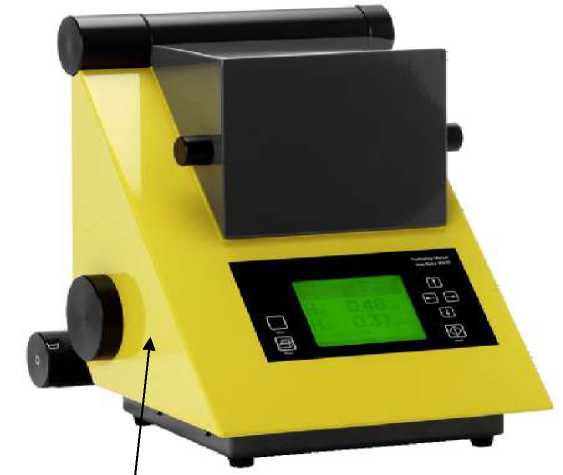

Общий вид мутномеров лабораторных VOS Rota 90 и VOS Rota 90/25 приведен на Рис. 1. Пломбировка приборов конструкцией мутномеров не предусмотрена.
Рисунок 1
Место для знака утверждения типа
аблица 3 - Комплектность мутномеров лабораторных VOS Rota 90 и VOS Rota 90/25
|
Наименование |
Количество, шт. |
|
Мутномер лабораторный VOS Rota 90 / VOS Rota 90/25 |
1 |
|
Руководство пользователя |
1 |
|
Методика поверки РТ-МП-3003-448-2016 |
1 |
|
Комплект ЗИП |
1 |
Таблица 2.1 - Метрологические характеристики
|
Диапазон измерений мутности(по шкале формазиновой суспензии), ЕМФ/ЕВС |
от 0 до 400 |
|
Пределы допускаемой приведенной погрешности измерений, % |
±5 |
|
Время измерения, с, не более |
5 |
Таблица 2.2 - Технические характеристики
|
Параметры электрического питания:
|
220±22 50±1 |
|
Потребляемая мощность, не более, В^А |
120 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
455 х 330 х 430 |
|
Масса, кг, не более |
19 |
|
Условия применения: | |
|
- диапазон температуры окружающего воздуха, °С |
от 0 до +40 |
|
- диапазон относительной влажности окружающего воздуха, % |
от 0 до 90 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
8000 |
|
Средний срок службы, лет |
10 |
