Наименование

Кол-во

Примечание

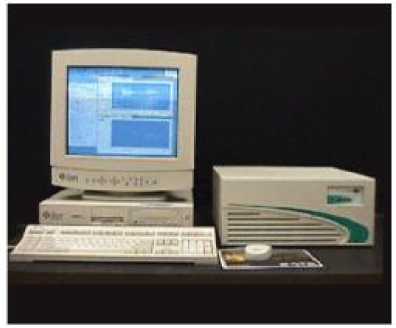

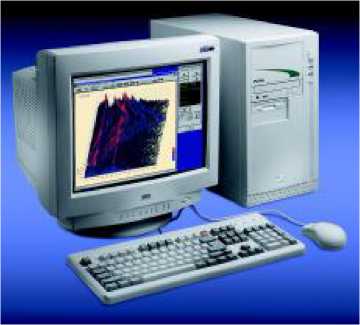

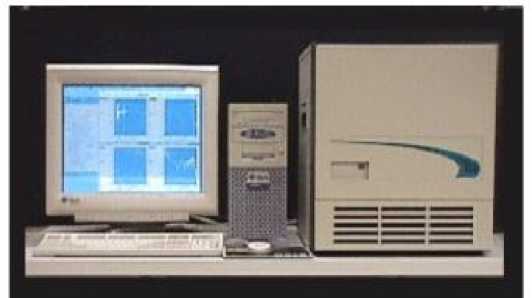

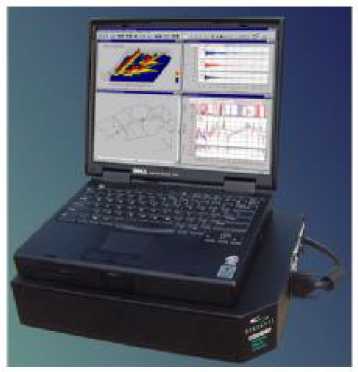

Система управления виброиспытаниями CATS (Puma, Jaguar, Cougar)

1 шт.

В соответствии с заказом

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Наименование характеристики

Значение

Подсистема входных сигналов

Число входных каналов:

Puma Basic

от 2 до 4

Puma Foundation

от 4 до 32

Puma Premier

от 4 до 32

Cougar

от 4 до 28

Jaguar:

один блок управления

от 2 до 98

6 блоков управления (максимум)

588

Диапазоны входного напряжения, В: случайная вибрация, классический удар (шаг 3 дБ)

от 0,027 до 10

скользящая синусоида (шаг 1 дБ)

от 0,012 до 10

Диапазоны частот, Гц

от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 500; от 0 до 1000; от 0 до 2000; от 0 до 5000;

дополнительно

от 0 до 10000;

от 0 до 20000

Пределы допускаемой относительной погрешности измерения входного напряжения, %

±0,2

Пределы допускаемой приведенной погрешности измерения входного напряжения, %

±0,03

Пределы допускаемой относительной погрешности измерения частоты, %

±540^-4

Фильтры

Частота среза аналогового фильтра (фиксированная), кГц

225

Неравномерность амплитудно-частотной характеристики в полосе пропускания (аналоговый фильтр), дБ, не более

±0,1

Частоты среза цифрового фильтра (переменная), Гц:

Jaguar, Puma Foundation, Puma Premier, Cougar

Puma Basic

от 50 до 22 000

от 50 до 11 000

Неравномерность амплитудно-частотной характеристики в полосе пропускания (цифровой фильтр), дБ, не более

±0,15

Подсистема выходных сигналов

Число выходных каналов:

Puma Basic, Puma Foundation, Puma Premier, Cougar Jaguar

1

от 2 до 98

Диапазон аттенюатора, дБ

от 0 до минус 160

Динамический диапазон, дБ

90

Цифро-аналоговый преобразователь, бит

16

Диапазон пикового значения напряжения, В

±12

Максимальный выходной ток, мА

16

Аттенюатор диапазона напряжений программируемый, бит

48

Частота среза цифрового фильтра, кГц

переменная

Затухание на частоте, равной 1,56 частоты среза, дБ, не менее

96

Неравномерность   амплитудно-частотной   характеристики

(цифровой фильтр) в полосе пропускания, дБ, не более

±0,07

Среднее квадратическое значение предупреждения (по умолчанию), дБ

±3

Среднее квадратическое значение аварийного отключения (по умолчанию), дБ

±6

Диапазоны среднее квадратического значения аварийного отключения/предупреждения при ручной настройке, дБ

от ±1 до ±15

Режим широкополосной случайной вибрации

Тип канала

контрольный, измерительный, предельный, аварийный, неактивный

Диапазон частот, Гц:

Puma Basic

Puma Foundation

Puma Premier

Cougar (в зависимости от программного обеспечения)

Jaguar

от 0 до 5 000 от 0 до 5 000 от 0 до 20 000 от 0 до 5 000 или

от 0 до 20 000

от 0 до 20 000

Число линий спектра: Puma Basic, Puma Foundation Puma Premier

100, 200, 400, 800; 100, 200, 400, 800, 1600, 3200;

Cougar

Jaguar

100,200,400, 800;

100, 200, 400, 800, 1600, 3200

Спектральный анализ

спектральная плотность, автокорреляционный спектр, линейный спектр, коэффициент передачи, АЧХ, когерентность

Осреднение

экспоненциальное, линейное

Режим «скользящей синусоиды»

Тип канала

контрольный, измерительный, предельный, аварийный, неактивный

Диапазон частот для режима «скользящая синусоида», Гц: Puma Basic

Puma Foundation

Puma Premier

Cougar (в зависимости от программного обеспечения)

Jaguar

от 1 до 5 000

от 1 до 5 000

от 0,01 до 10 000 от 1 до 5 000 или от 0,01 до 10 000 от 0,01 до 10 000

Чувствительность, мВ/мс^-2

от 0,001 до 9999

Нелинейные искажения (при максимальном входном сигнале), дБ, менее

минус 75

Режим удара

Форма ударного импульса

синусоидальная полуволна, пила, трапецеидальная, прямоугольная, импортируемая в виде универсального файлового формата

Диапазон длительности импульса, мс

от 0,1 до 50 000

Диапазон пиковых значений импульса (ускорение), м/с²

от 0,01 до 490333

Диапазоны частот для режима классический удар, Гц:

Puma Basic, Puma Foundation, Puma Premier, Cougar Jaguar

от 50 до 10 000

от 25 до 10 000

Диапазон напряжения сигнала управления (СКЗ), мВ

от 1 до 5 000

Чувствительность, мВ/мс^-2

от 0,001 до 9999

Разрешающая способность спектра ударных откликов (SRS), октава

1/1; 1/3; 1/6; 1/12; 1/14

БПФ:

Puma Basic

Кайзер-Бессель, Полусинус

Puma Foundation, Puma Premier, Cougar, Jaguar (в зависимости

прямоугольное, Ханнинг,

от программного обеспечения)

Хэмминг; Блекман-

набегающее;

калибровочное, сила/удар

Puma Foundation, Puma Premier, Cougar (в зависимости от программного обеспечения)

корреляционное, Блэкман

Jaguar (в зависимости от программного обеспечения)

Кайзер-Бессель, Полусинус

Частоты среза аналогового фильтра, кГц:

Puma Basic, Puma Foundation, Puma Premier, Cougar Jaguar

290

225

Частота среза цифрового фильтра, кГц

переменная

Наклон характеристики на частоте среза, дБ/окт, не менее

36

Диапазоны напряжение питания (на частоте от 50 до 60 Гц), В

от 100 до 125

от 200 до 240

Условия эксплуатации:

• - диапазон температур, ^оС

• - относительная влажность при температуре 25 ⁰С, до, %

от 10 до 40

80

Масса, не более, кг:

Puma (4 канала 36 каналов) Cougar:

от 10 до 13

персональный компьютер

3,5

блок управления Jaguar:

10.4

персональный компьютер

блок управления (в зависимости от типа):

15

малый 2565

9,0

большой 2570

32,2

стандартный 2560, 2580

18,0

Габаритные размеры, не более, мм:

Puma

195х470х430

Cougar: персональный компьютер

360х260х40

блок управления Jaguar:

340х420х90

персональный компьютер

блок управления (в зависимости от типа):

200х450х510

малый 2565

439х353х114;

большой 2570

483х508х533;

стандартный 2560, 2580

432x452x184
