Номер по Госреестру СИ: 38990-08
38990-08 Теплосчетчики
(EHL-T)
Назначение средства измерений:
Теплосчётчики EHL-T (далее - теплосчётчики) предназначены для измерений параметров теплоносителя (расхода, температуры, давления), а также объема, массы и количества теплоты (тепловой энергии) в водяных и паровых системах теплопотребления и теплоснабжения.
Аналитический паспорт типа средства измерений
38990-08 — Теплосчетчики
EHL-T
Фирма "Endress+Hauser Wetzer GmbH + Co. KG"
ГЕРМАНИЯ
МПИ: 4 года
Действует
13
организаций9
владельцев1
версий251
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
13
Организаций-поверителей
эффективное число: 2.2
9
Владельцев СИ
эффективное число: 1.8
79
Экземпляров СИ
по агрегатам владельцев / организаций
54.2%
Периодические поверки
первичные: 0%
0.4%
Непригодность
1 извещений
73.7%
Поверки юрлиц
доля в общем объёме
8 840 ₽
Средневзвешенная цена
медиана: 7 293 ₽
100%
Покрытие ценами
расчётный известный объём: 308 631 ₽
2 017,6 лет
Средний возраст парка
взвешено по годовому объёму
975 дн.
Наблюдаемый МПИ
по фактическим интервалам
4 475
Концентрация поверителей
HHI; доля топ-5: 90.8%
5 526
Концентрация владельцев
HHI; доля топ-5: 94.9%
4
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
16
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
входит в перечень ПП РФ № 250
Автоматические аналитические выводы
- За весь доступный период по типу отражено 251 поверок; пик пришёлся на 2020 год (56).
- Последний завершённый год показал снижение на 38.8% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 27.5%.
- Рынок представлен 13 организациями; концентрация высокая (HHI 4475), доля топ-5 — 90.8%.
- В базе найдено 9 владельцев и 79 экземпляров СИ; доля пяти крупнейших владельцев — 94.9%.
- Средневзвешенная цена поверки — 8 840 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 308 631 руб.
- Доля извещений о непригодности составляет 0.4% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 975 дней; средний возраст парка по агрегатам организаций — 2 017,6 лет.
- Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2020 — 56
Долгосрочный CAGR: 27.5%
Активных версий: 1
Ценовой диапазон: 235–9 888 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Акционерное общество "АНГАРСКИЙ ЗАВОД ПОЛИМЕРОВ" | Юридические лица | 58 | 161 | 2,78 |
| юридическое лицо | Юридические лица | 6 | 8 | 1,33 |
| АО "Кольская ГМК" | Юридические лица | 5 | 5 | 1,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ПРОМСОРТ-ТУЛА" | Юридические лица | 4 | 4 | 1,00 |
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ТУЛАЧЕРМЕТ-СТАЛЬ" | Юридические лица | 1 | 2 | 2,00 |
| ООО Завод синтанолов | Юридические лица | 1 | 1 | 1,00 |
| ООО "Завод синтанолов" | Юридические лица | 1 | 1 | 1,00 |
| АО "КГМК" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 52f5b380-1d9a-03fb-45ef-3b27dcc3b492 | 38990-08 | 2020-05-07 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

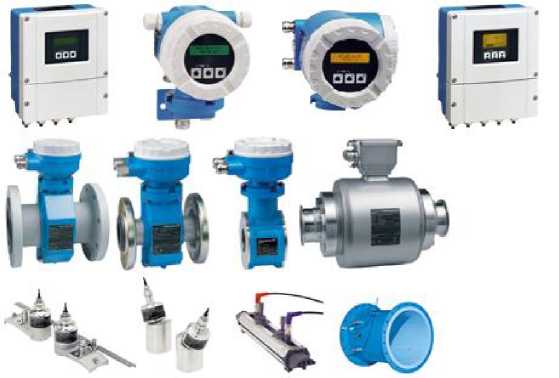

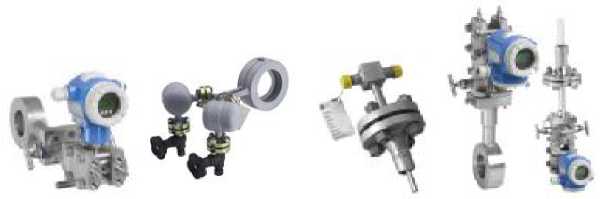

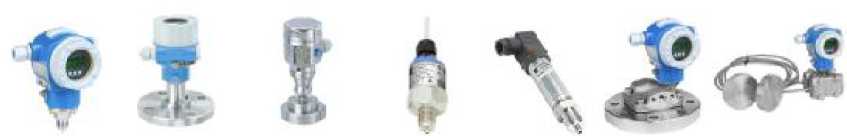

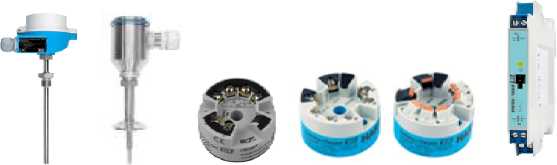

Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Внешний вид.
Теплосчетчики
Рисунок № 3
Внешний вид.
Теплосчетчики
Рисунок № 4
Внешний вид.
Теплосчетчики
Рисунок № 5
Внешний вид.
Теплосчетчики
Рисунок № 6
Внешний вид.
Теплосчетчики
Рисунок № 7
Внешний вид.
Теплосчетчики
Рисунок № 8
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 23.01.2018
Номер записи - 126468
ID в реестре СИ - 348868
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
EHL-T, -, Без модификации, нет данных
Производитель
Изготовитель - Фирма "Endress+Hauser Wetzer GmbH + Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 251
Выдано извещений - 1
Кол-во периодических поверок - 136
Кол-во средств измерений - 127
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 975 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Теплосчетчики (EHL-T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Endress+Hauser Wetzer GmbH + Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28972-05 01.05.2010 |
Преобразователи измерительные, RMA 421, RMA 422 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
32756-06 01.10.2011 |
Измерители-сигнализаторы температуры, Thermophant T Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
34207-07 01.04.2012 |
Датчики температуры, TMT 162C, TMT 162R Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
37514-08 25.07.2024 |
Комплексы измерительно-вычислительные, RMC 621, RMS 621, RMM 621 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
38990-08 23.01.2018 |
Теплосчетчики, EHL-T Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
39840-08 01.01.2014 |
Преобразователи измерительные, iTEMP TMT Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
43749-10 01.04.2015 |
Преобразователи измерительные, RMA421, RMA422 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49519-12 10.04.2017 |
Термопреобразователи сопротивления платиновые, TR, TST Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50138-12 18.06.2017 |
Преобразователи измерительные, iTEMP мод. TMT80, ТМТ82, ТМТ111 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53165-13 04.04.2018 |
Регистраторы безбумажные, Memograph M RSG40 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
55003-13 |
Преобразователь измерительный, RIA 251 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55539-13 06.09.2028 |
Измерители-сигнализаторы температуры, Thermophant T Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
56988-14 23.11.2024 |
Регистраторы безбумажные, Ecograph T RSG35 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
57947-14 22.07.2019 |
Преобразователи измерительные, iTEMP TMT Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года - для преобразователей ТМТ80/111/121/125/127/128/180/181/187/188, 5 лет - для преобразователей ТМТ82/84/85/112/122/142/162/182 |
|
75904-19 19.08.2024 |
Датчики температуры, iTHERM TrustSens мод. TM371 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
79260-20 |
Преобразователи измерительные, iTEMP мод. TMT 112 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Теплосчетчики (EHL-T)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 161 | 0 | 112 | 0 | 161 | 0 | 112 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 1 | 0 | 3 | 1 | 3 | 0 | 3 | |
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «СНИИМ» (73) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 8 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 45 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Теплосчетчики (EHL-T)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1347 | 9888 |
|
ФБУ НИЦ ПМ-Ростест Москва |
5300 | 9888 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
14065 | 9888 |
|
ФБУ Магаданский ЦСМ Магаданская область |
14560 | 9888 |
|
ФБУ Томский ЦСМ Томская область |
14168 | 9888 |
Программное обеспечение
Вычислители теплосчетчиков (далее тепловычислители) СПТ 961 имеют встроенное, не перезагружаемое, метрологически значимое программное обеспечение (ПО). ПО тепловычислителей реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
Идентификационные данные ПО теплосчетчиков приведены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Тепловычислители СПТ961. Резидентное программное обеспечение. Исполняемый код. |
- |
02 |
2В12 |
Сумма по модулю 216 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на тепловычислитель методом наклейки и титульный лист Паспорта типографским способом.
Знак утверждения типа на функциональные блоки теплосчётчика наносят в соответствии с требованиями их эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в руководстве по эксплуатации теплосчётчиков EHL-T.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам EHL-TМИ 2412-97. «Рекомендация ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
МИ 2553-99. «Рекомендация ГСИ . Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения».
Техническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измеренийосуществление торговли и товарообменных операций.
выполнение государственных учетных операций.
Поверка
Поверкаосуществляется по методике МП 2550-0080-2008 «Теплосчётчики EHL-T. Методика поверки», утверждённым в ГЦИ СИ «ВНИИМ им. Д.И. Менделеева » 10.04.2008 г.
Перечень эталонов, применяемых при поверке:
- установка расходомерная эталонная с относительной погрешностью при измерении объема (расхода) не более ± 0,3 %;
-
- магазин сопротивлений Р4831. Диапазон - (0,001-1х105) Ом, класс точности 0,02;
-
- прибор для поверки вольтметров В1-13 - 2 шт. Диапазон тока - (0-100) мА, класс точности 0,025;
-
- частотомер электронно-счетный Ч3-54. Режим непрерывного счета импульсов;
- генератор сигналов Г3-110. Диапазон частот - (0,01-1000) Гц, погрешность -± 6х10-6.
-
- термостат нулевой, погрешность ± 0,02 оС;
-
- термостат паровой, погрешность ± 0,03 оС;
-
- эталонный термометр ПТС-10М 2 разряда, диапазон измерений от 0 до 600 оС.
Допускается применение других средств поверки и вспомогательного оборудования с характеристиками не хуже вышеуказанных, предусмотренных НД на поверку составных частей теплосчетчика, включая средства поверки термопреобразователей сопротивления по ГОСТ 8.461-2009 и преобразователей давления по МИ 1997-89.
Заявитель
ООО "Эндресс+Хаузер"117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.
Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55
e-mail: info@ru.endress.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru
Принцип действия теплосчётчиков основан на преобразовании тепловычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением на основании известных зависимостей, количества теплоты (тепловой энергии).
Конструктивно теплосчётчики состоят из отдельных функциональных блоков - средств измерений, внесенных в Госреестр РФ: вычислителей количества теплоты, преобразователей расхода, преобразователей давления, термометров сопротивления, термометров с измерительными преобразователями.
Тепловычислители рассчитаны на применение в составе теплосчётчиков для водяных и паровых систем теплоснабжения и иных измерительных систем, где в качестве теплоносителя используются вода, конденсат, перегретый пар либо сухой или влажный насыщенный пар.
Выходные электрические сигналы преобразователей, осуществляющих измерения перечисленных параметров, поступают в тепловычислитель, где они обрабатываются по программе, соответствующей уравнениям измерений по МИ 2412-97, МИ 2451-98.
Теплосчетчики предназначены для обслуживания двух теплообменных контуров, содержащих до четырех трубопроводов с теплоносителем (вода, конденсат, перегретый пар либо сухой или влажный насыщенный пар), обеспечивая:
-
- измерения тепловой энергии, тепловой мощности, объема, массы, расхода, температуры, разности температур, давления и разности давлений;
-
- архивирование часовых, суточных и месячных значений количества тепловой энергии, объема, массы, среднего расхода среднего давления (перепада давления), и средней температуры теплоносителя;
-
- измерение и архивирование средних значений температуры и давления холодной воды на вводе источника тепловой энергии;
-
- измерение и архивирование средних значений температуры наружного воздуха;
-
- ввод настроечных параметров;
-
- показания текущих, архивных и настроечных параметров на встроенном табло;
-
- ведение календаря и времени суток и учет времени работы (счета);
-
- защиту данных от несанкционированного изменения.
Теплосчетчик имеет функцию дополнительного учета водопотребления или водоотведения по четырем трубопроводам.
В таблице 1 приведены составные части теплосчетчика EHL-T.
Таблица 1 - Составные части теплосчётчика.
|
Модель Теплосчет чика |
Состав теплосчетчика | ||||
|
Тепловычис- литель |
Преобразователи | ||||
|
Расхода |
Температуры |
Давления |
Разности давлений | ||
|
EHL-T |
СПТ 961 СПТ 961.1, СПТ 961.2 |
Promag, Prowirl, Prosonic Flow, Deltatop |
TR, iTemp |
Cerabar |
Deltabar S |
Степень защиты теплосчётчиков от проникновения пыли и влаги не ниже IP54 по ГОСТ 14254-96.
Теплосчетчики обеспечивают архивирование информации о средних значениях измеряемых параметрах с глубиной архива: часовой архив до 1088 часов, суточный архив до 365 суток и месячный архив до 24 месяца, а также регистрацию информации о массе и количестве тепловой энергии с нарастающим итогом и нештатных ситуациях.
Теплосчётчики обеспечивают регистрацию измерительной информации на внешнем устройстве (принтере, ПЭВМ и т.п.) посредством интерфейсов IEC1107, RS232C и RS485.
Составные части теплосчётчика обеспечивают защиту от несанкционированного вмешательства в его работу.
Внешний вид составных частей теплосчетчика приведен на рисунке 1.
Тепловычислитель СПТ 961
Схема пломбирования тепловычислителя СПТ 961
Расходомеры Promag, Prowirl, Prosonic Flow
Схема пломбирования расходомеров
Датчики перепада давления Deltatop
Преобразователи температуры TR, iTEMP
Преобразователи давления Cerabar, Deltabar S
Рисунок 1 - Внешний вид составных частей теплосчетчика
В комплект поставки входит:
- Теплосчетчик EHL-T - 1 шт. ( состав по заказу);
- Паспорт - 1 экз.;
- Методика поверки МП 2550-0080-2008- 1 экз.
- Эксплуатационная документация на составные части ( согласно комплекту поставки каждого блока).
Теплосчётчики соответствуют классу С по ГОСТ Р 51649-2000.
Основные технические характеристики теплосчётчиков приведены в таблице 3.
Таблица 3. Основные технические характеристики
|
Наименование |
Значение характеристики | |||||||
|
Типы расходомеров |
Promag |
Prosonic Flow |
Prowirl |
Deltatop | ||||
|
Электромагнитные |
Ультразвуковые |
Вихревые |
Диафрагма |
Напорная трубка | ||||
|
серии P |
серии W |
фланцевый серии F |
накладной серии P |
накладной, врезной серии W | ||||
|
Диапазон измерений расхода, м3/ч |
0,24-9600 |
0,54- 28500 |
0 - 636 |
0 - 678000 |
0,15-2300 1,5-19500 |
0 - 34000 |
0 - 350000 | |
|
Диаметр условного прохода, мм |
15 - 600 |
25 - 2000 |
25 - 150 |
50 - 4000 |
15 - 300 |
4 - 1000 |
25 - 12000 | |
|
Динамический диапазон измерений расхода |
1000:1 |
150:1 |
- |
6:1 | ||||
|
Пределы допускаемой относительной погрешности при измерении расхода, % |
± 0,5 |
± 2,0 |
± 0,75 ± 1,0 |
± 1,5 | ||||
|
Рабочая среда |
Вода |
Вода/Пар | ||||||
|
Температура рабочей среды, °С |
0 - 180 |
0 - 80 |
0 - 150 |
0 - 80/ 0 - 170 |
0 - 80/ 0 - 130 |
0 - 400/ 100 - 400 |
0 - 400/ 100 - 1000 | |
Продолжение таблицы 3
|
Пределы допускаемой относительной погрешности при измерении количества теплоты (тепловой энергии) воды, % |
до = ± (2+12 D t + 0,01 Gв / G) |
|
Пределы допускаемой относительной погрешности при определении энтальпии пара, % |
± 4 |
|
Диапазон измерений температур t теплоносителя, °С: | |
|
воды; |
0 - 180 |
|
пара |
0 - 400 |
|
Значение разности температур D t теплоносителя в подающем и обратном трубопроводах, °С: | |
|
наименьшее, D fa; |
3 |
|
наибольшее, D fa |
150 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
± (0,25 + 0,002t) |
|
Пределы допускаемой абсолютной погрешности при измерении разности температур D t, °С |
± (0,1 + 8/Dt) |
|
Пределы допускаемой относительной погрешности при измерении массы | |
|
теплоносителя, %: | |
|
воды; |
± 2 |
|
пара |
± 3 |
|
Пределы допускаемой приведенной погрешности при измерении давления, % |
± 1 |
|
Пределы допускаемой относительной погрешности при измерении времени, % |
± 0,01 |
|
Диапазоны измерений счетчика: - масса (т), объем (м3); |
0 - 999999999 |
|
- объемный (массовый) расход (G), м3/ч(т/ч); |
0 - 1000000 |
|
- количество теплоты (тепловая энергия), Гкал, ГДж, МВт ч; |
0 - 999999999 |
|
0 - 1000000 |
|
воды; |
0 - 1,6 |
|
пара |
0 - 30 |
|
- перепад давления, кПа |
0 - 1000 |
|
- время, ч |
0 - 999999999 |
|
Средний срок службы теплосчетчика не менее, лет |
12 |
|
где: t - значение температуры теплоносителя, оС; | |
|
D t - значение разности температур теплоносителя в подающем и обратном | |
|
трубопроводах, оС; | |
|
G, GB - значения расхода теплоносителя и его наибольшее значение в подающем | |
|
трубопроводе, м3/ч | |
Питание тепловычислителей осуществляется от сети переменного тока напряжением (220 ±30%) В, частотой (50 ± 1) Гц или от встроенной литиевой батареи с ресурсом работы 4 года в соответствии с их эксплуатационной документацией.
Параметры питания измерительных преобразователей теплосчетчика приведены в их эксплуатационной документации.
Рабочие условия эксплуатации измерительных компонентов теплосчётчика приведены в таблице 4.
|
Для первичных и вторичных измерительных преобразователей, кабелей | |
|
температура окружающей среды, оС |
от минус 40 до плюс 60 |
|
относительная влажность окружающей среды, % |
не более 5 - 95 при температурах от минус 25 до плюс 55 °C при более низких температурах без конденсации влаги |
|
атмосферное давление, кПа |
от 84 до 106,7 |
|
магнитное поле напряженностью, А/м |
не более 10 |
|
устойчивость к вибрации |
от 20 до 2000 Гц, 5 (м/с)1/Гц |
|
Для тепловычислителя | |
|
температура окружающей среды, оС |
от минус 10 до плюс 50 |
|
относительная влажность, % |
95 при 35°С |
|
магнитное поле напряженностью, А/м |
не более 40, частота 50 Гц |
|
переменный ток частотой 50 Гц, В |
от 187 до 242 |
|
диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
устойчивость к вибрации |
амплитуда 0,35 мм, частота от 5 до 35 Гц |
|
средняя наработка на отказ, ч |
75000 |
|
средний срок службы, лет |
12 |
