Принцип действия расходомеров основан на преобразовании движения потока жидкости во вращение крыльчатки, которое с помощью магнитов и магнитоиндукционного датчика преобразуется в электрический сигнал.

Расходомер состоит из первичного преобразователя (датчика) расхода и электронного преобразователя (трансмиттера).

В первичном преобразователе расположена крыльчатка (в виде гребного колеса), состоящая из 4-х лопастей. В лопастях находятся магниты. В голове преобразователя находится электронный модуль с магнитноиндукционным датчиком.

Электрические сигналы с электронного модуля поступают на трансмиттер. Измеренное значение расхода или объема отображается на дисплее трансмиттера. Дисплей и меню программирования позволяют изменять следующие параметры:

• - язык меню;

• - различные единицы измерения;

• - калибровка, режим симуляции.

Выходной сигнал передается через 4-х полюсный кабельный разъем или кабельный зажим PG 13,5.

Кроме того, расходомеры могут работать в режиме дозирования.

Расходомер 8025 изготавливается в компактном, панельном или настенном исполнении и состоит из первичного преобразователя 8020, фитинга модели S020, в который вставляется сенсор с крыльчаткой и электронным модулем от 8020, и закрепляется накидной гайкой, что облегчает его монтаж на трубопроводах большого диаметра. Преобразователь предназначен для работы на трубопроводах диаметром от 15 до 400 мм. Расходомер 8035 является компактным и состоит из первичного преобразователя 8030, фитинга модели S030 и трансмиттера SE30 или SE35, которые легко соединяются друг с другом байонетным креплением. Преобразователь предназначен для работы на трубопроводах диаметром от 6 до 65 мм.

В обеих моделях преобразователей расхода в качестве узла съема сигналов с крыльчатки могут использоваться (в зависимости от заказа) датчик Холла, датчик Холла «низкой мощности» или катушка.

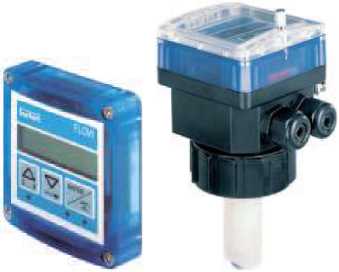

Расходомер-дозатор 8025

Рисунок 1 - Фотографии общего вида

Расходомер-дозатор 8035

Таблица 2

Пределы допускаемой относительной погрешности расходомера-дозатора, %

- со стандартным К-фактором (заводским коэффициентом пересчета импульсов на литр) в диапазонах расхода:

от Qmin до Qt                                          ± 8,0

от Qt до Qmax                                       ± 5,0

- со специфическим К-фактором (специальной калибровкой или автоматической калибровкой Teach-In) в диапазонах расхода:

от Qmin до Qt

от Qt до Qmax

Давление измеряемой среды 8025, 8035, МПа

- по заказу для 8035

Диапазон температур измеряемой среды, ° С

Класс защиты

Выходной сигнал

- токовый, мА

- импульсный выход (NPN/PNP), В мА

- релейный (2 реле, свободно программируемый), А В

Напряжение питания, В

по заказу

Габаритные размеры, мм, не более

- стандартное исполнение 8025, 8035

- панельное исполнение 8025, 8035

- настенное исполнение 8025, 8035

Условия эксплуатации: температура окружающего воздуха, ° С относительная влажность, не более, %
