Номер по Госреестру СИ: 39187-08
39187-08 Счетчики жидкости камерные
(Floco/Flotrac мод. F500, F2500, 306, 380)
Назначение средства измерений:
Счетчики жидкости камерные Floco/Flotrac модели F500, F2500, 306, 380, далее - счетчики, предназначены для измерений объема и объемного расхода нефти, нефтепродуктов и других жидкостей
Внешний вид.
Счетчики жидкости камерные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 24.01.2019
Номер записи - 126705
ID в реестре СИ - 349105
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, Floco/Flotrac мод. F500, F2500, 306, 380, Floco F2500,
Производитель
Изготовитель - Фирма "Cameron"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 80450 дн.
Приказы РСТ, где упоминается данный тип СИ
№255 от 2016.03.11 О внесении изменений в описание типа на установки измерительные СПЕКТР М
№2561 от 2023.11.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Счетчики жидкости камерные (Floco/Flotrac мод. F500, F2500, 306, 380)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Cameron"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39110-08 24.01.2019 |
Преобразователи измерительные, MC Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39111-08 24.01.2019 |
Преобразователи измерительные, Scanner Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39186-08 24.01.2019 |
Преобразователи расхода, DPC Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39187-08 24.01.2019 |
Счетчики жидкости камерные, Floco/Flotrac мод. F500, F2500, 306, 380 Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
39188-08 13.02.2019 |
Преобразователи расхода турбинные , NuFlo/Barton Фирма "Cameron" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Счетчики жидкости камерные (Floco/Flotrac мод. F500, F2500, 306, 380)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Счетчики жидкости камерные (Floco/Flotrac мод. F500, F2500, 306, 380)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на счётчик в виде наклейки и на титульный лист Руководства пользователя методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений приведены в документе PD-FLO MF00063 0701 "Руководство по эксплуатации. Расходомеры, пробоотборники и импульсные датчики серии Flotrac и Floco".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости камерным Floco/Flotac модели F500, F2500, 306, 380
-
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости ».
-
2. Техническая документация фирмы-изготовителя.
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется по ГОСТ 8.451-81 "ГСИ. Счетчики жидкости камерные. Методы и средства поверки".
Основные средства поверки:
установки поверочные расходомерные с характеристиками не хуже : -диапазон расхода жидкости от 1 до 30 м3/ч;
-погрешность ±0,3 % или ±0,6 % (соотношение погрешностей эталонных средств измерений и рабочих 1:3).
. (например установка поверочная расходомерная «Акваметр-300»: максимальный расход 300 м3/ч, погрешность ±0,1 %):
Изготовитель
Фирма «Cameron». Великобритания: Головной офис в Великобритании: «Cameron Measurement Systems» 3 Steyning Way Southern Cross Trading Estate Bognor Regis
West Sussex P022 9TT England
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
198005, г. Санкт-Петербург, Московский пр. 19 Телефон (812) 251-76-01, факс (812) 713-01-14 www.vniim.ru
Принцип действия счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик. Лопасти ротора образуют измерительные камеры. При протекании жидкости через счетчик возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор, установленный на корпусе счетчика . В механическом сумматоре значения объема жидкости, прошедшей через счетчик, индицируются на отсчетном устройстве - роликовом (7 разрядов для модификаций F500, F2500 и 8 разрядов для модификаций 306, 380) и часовом (только для модификаций 306. 380). Цена деления часового отсчетного устройства в 10 раз меньше цены деления младшего разряда роликового механизма.
Счетчики присоединяются к трубопроводу с помощью фланцев или резьбовых соединений (счетчики диаметром условного прохода 25 мм (1") выпускаются только с резьбовым соединением).
Дополнительно счетчик может комплектоваться генератором импульсов. По мере вращения ротора магнито- индукционный датчик воспринимает количество оборотов ротора и вырабатывает выходной сигнал синусоидальной формы (с частотой прямо пропорциональной расходу).
Счетчики выпускаются взрывозащищенными. Сертификат соответствия № РОСС GB.HO06.B00724 выдан органом по сертификации «ТЕхСИ» со сроком действия до 13.11.2015г).

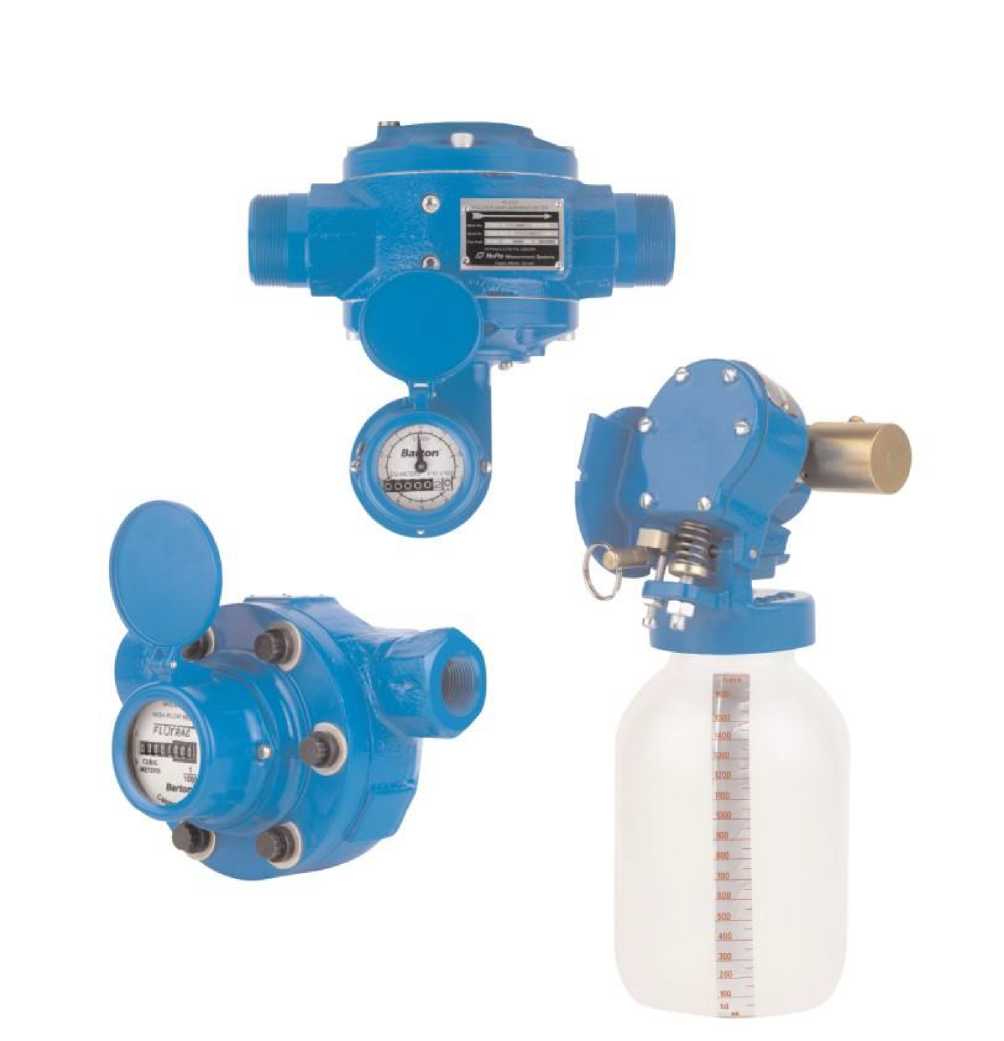

Рисунок 1 - Общий вид счетчиков
|
Наименование характеристики |
Значение характеристики | |||
|
Модификация счетчика |
F500 |
F2500 |
306 |
380 |
|
Пределы допускаемой относительной погрешности при измерении объема % |
±1,0 |
±2,0 | ||
|
Диапазон расхода среды (жидкости), м3/ч (при продолжительной работе) |
Для счетчиков с Ду: 1 и 2 дюйма: от 1,4 до 14,0 3 дюйма: от 2,1 до 21,0 |
от 2,1 до 21,0 |
от 0,34 до 3.4 | |
|
Диаметр условного прохода (Ду), мм (дюйм) |
25, 50,75 (1, 2, 3) |
25 (1) |
|
Потеря давления |
В зависимости от физических свойств измеряемой жидкости (график зависимости потерь давления приведен в руководстве пользователя счетчика) | |
|
Максимальное давление измеряемой среды(жидкости), МПа |
5,2 13,8 |
17 |
|
Максимальная кинематическая вязкость жидкости, мм2/с |
25000 |
15 |
|
Диапазон температуры измеряемой среды, °С |
от - 29 до 205 |
от 0 до 95 |
|
Диапазон температуры окружающей среды, °С |
от - 34 до +24 |
от 0 до 95 от 0 до 108 |
|
Габаритные размеры, мм, (в зависимости от Ду и исполнения): ширина; длина |
от 125 до 200, от 250 до 300 |
от 125 до 200 220 |
|
Масса (в зависимости от Ду и исполнения), кг, не более |
от 17 до 70 |
10 |
|
Средний срок службы, лет |
10 | |
