Номер по Госреестру СИ: 39451-08
39451-08 Контроллеры с блоками удаленного ввода/вывода
(ControlWave (контроллеры) ControlWave Ethernet (блоки))
Назначение средства измерений:
Контроллеры ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet предназначены для измерений, регистрации и обработки выходных аналоговых сигналов датчиков, в том числе с удаленных объектов, сбора и обработки цифровой и дискретной информации, формирования сигналов локального управления и регулирования.
Внешний вид.
Контроллеры с блоками удаленного ввода/вывода
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.01.2019
Номер записи - 127003
ID в реестре СИ - 349403
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Контроллер ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet,
Производитель
Изготовитель - Фирма "Bristol Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№3089 от 2021.12.30 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Контроллеры с блоками удаленного ввода/вывода (ControlWave (контроллеры) ControlWave Ethernet (блоки))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bristol Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27759-04 23.01.2020 |
Преобразователи многопараметрические измерительные, 3808 Фирма "Bristol Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
38417-08 26.09.2018 |
Вычислители расхода природного газа, ControlWave XFC Фирма "Bristol Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
38418-08 10.10.2018 |
Вычислители расхода природного газа, ControlWave EFM Фирма "Bristol Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
38419-08 10.10.2018 |
Вычислители расхода природного газа, ControlWave GFC Фирма "Bristol Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
39451-08 24.01.2019 |
Контроллеры с блоками удаленного ввода/вывода, ControlWave (контроллеры) ControlWave Ethernet (блоки) Фирма "Bristol Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
78905-20 07.08.2025 |
Контроллеры , ControlWave Фирма "Bristol Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Контроллеры с блоками удаленного ввода/вывода (ControlWave (контроллеры) ControlWave Ethernet (блоки))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ГКС" (1467) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры с блоками удаленного ввода/вывода (ControlWave (контроллеры) ControlWave Ethernet (блоки))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение контроллеров можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).
Метрологические характеристики контроллеров ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet, указанные в таблице 2, нормированы с учетом ВПО.
Внешнее программное обеспечение OpenBSI Utilities/BSI Config, не влияющее на метрологические характеристики, идентификационные данные которого описаны в таблице 1, содержит широкий спектр инструментальных средств для работы с контроллерами ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet. Оно позволяет выполнять:
-
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
-
- конфигурирование системы промышленной связи на основе интерфейсов RS232, RS-485;
-
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
-
- программирование логических задач контроллеров на языках IL (Instruction List), LD (Ladder Diagram), FBD (Function Block Diagram), SFC (Sequential Function Chart) и ST (Structured Text);
- тестирование программ , выполнение пуско - наладочных работ и обслуживание готовой системы;
- установку парольной защиты от несанкционированного доступа.
Программное обеспечение OpenBSI Utilities/BSI Config не даёт доступ к ВПО и не позволяет вносить изменения в ВПО.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование про граммного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор про граммного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
OpenBSI Utilities/ BSI Config |
395575-02-8 |
V5.8 и выше |
По номеру версии |
Не используется |
Уровень защиты внешнего программного обеспечения контроллеров от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист инструкции по эксплуатации типографским способом и на корпус контроллера методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в документе «Контролеры ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet. Инструкция по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования
( МЭК 61131-2) и методы испытаний
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие
технические условия
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаконтроллеров выполняется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Перечень основного поверочного оборудования:
-
- калибратор многофункциональный MC5-R, пределы допускаемой основной погрешности
-
- (0,02% показ.+1,0 мкА) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 25 мА$
-
- (0,02 % показ. + 1,5 мкА) в режиме измерения силы постоянного тока в диапазоне от минус 100 до 100 мА;
-
- (0,02 % показ.+ 0,1 мВ) в режиме воспроизведения напряжения постоянного тока в диапазоне от минус 12 до 12 В;
-
- магазин сопротивлений МСР-60М кл. т.0,02.
Изготовитель
Фирма «Bristol Inc.», США.Адрес: 1100 Buckingham St., Watertown, CT 06795, USA
тел./ факс: (860) 945-2200
Заявитель
ЗАО «АтлантикТрансгазСистема»: Адрес: 109388, Москва, ул. Полбина, 11.
Тел./факс (495) 660-08-02, e-mail: atgs@atgs.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Контроллеры ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet построены по модульному принципу и обеспечивают:
-
- измерение выходных сигналов датчиков технологических параметров в виде силы и напряжения постоянного тока в диапазонах от 1 до 5 В, от 4 до 20 мА, сигналов термопар различных градуировок по ГОСТ Р 8.585-2001 и термопреобразователей сопротивления типа Pt100 по ГОСТ 6651-2009 с преобразованием результата измерения в температуру;
-
- счет импульсов;
-
- регистрацию, хранение и обработку полученной измерительной информации;
-
- выработку управляющих воздействий в виде дискретных либо аналоговых сигналов,
а также обеспечивают обмен данными по сети при работе контроллеров в системах (протоколы Modbus, Ethernet), в т. ч. и в системе Network 3000, и удобную обработку данных (совместимых с Microsoft Excel, Word, Visual Basic и др.).
Контроллеры ControlWave с блоком удаленного ввода/вывода ControlWave Ethernet применяются при автоматизации технологических процессов в различных областях промышленности.
Контроллеры ControlWave могут компоноваться в 2-, 4- и 8-слотовых шасси, в блоках удаленного ввода/вывода ControlWave Ethernet модули монтируются на дин-рейку, имеется возможность «горячей замены» модулей.
Контроллеры используют Ethernet-протокол для связи с устройствами управления и с блоками удаленного ввода/вывода. Контроллеры ControlWave снабжены ключом безопасности.
Имеется развитое программное обеспечение для конфигурирования контроллеров и модулей ввода-вывода в их составе.

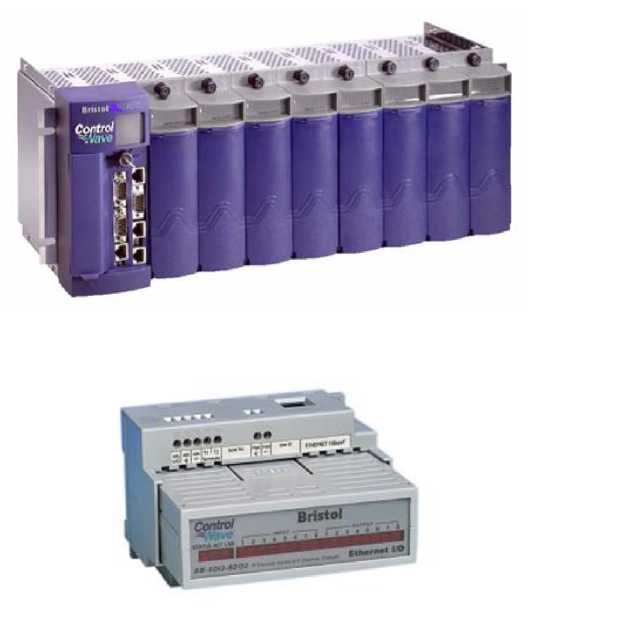

Фото общего вида контроллеров представлено на рисунке 1.
Рисунок 1 - Фото общего вида контроллеров ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet
Метрологические характеристики контроллеров ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet приведены в таблице 2.
Таблица 2 Метрологические характеристики ControlWave и ControlWave Ethernet
|
Входные сигналы |
Выходные сигналы |
Пределы допуск. основной погрешности |
Пределы допус раб. условиях темпе |
к. погрешности в применения в р. диап. |
|
от минус 20 до плюс 70 °С |
от минус 40 до плюс 70 °С | |||
|
1-5 В, 4-20 мА (8 или 16 каналов) |
14 бит |
±0,1% диап. |
±0,2% диап. |
± 0,3% диап. |
|
12 бит (8 или 4 каналов) |
4-20 мА, 1-5 В1 |
±0,1% диап. |
±0,2% диап. |
± 0,3% диап |
|
Счет импульсов частотой 0-10 кГц |
16 бит |
± 1 имп. на 65536 имп. | ||
|
Сигналы2 от термопар типов: J: от -210 до 191 °C, от 190 до 1200 °C; K: от -270до -261 °C; от -260 до -246 °C; от -245 до -180 °C; от -179 до -145 °C от -145 до 1372 °C E: от -270 до -260 °C от -260 до -225 °C от -225 до -200 °C от -200 до 1000 °C |
16 бит |
±0,75 °С ±0,5 °С ±4,0 °C ±2,0 °C ±1,0 °C ±0,75 °C ±0,5 °C ±3 °C ±1 °C ±0,75 °C ±0,5 °C |
±1,5 °С ±1,0 °С ±8,0 °C ±4,0 °C ±2,0 °C ±1,5 °C ±1,0 °C ±6 °C ±2 °C ±1,5 °C ±1 °C |
- |
Окончание таблицы 2
|
Входные сигналы |
Выходные сигналы |
Пределы допуск. основной погрешности |
Пределы допуск. погрешности в раб. условиях применения в темпер. диап. | |
|
от минус 20 до плюс 70 °С |
от минус 40 до плюс 70 °С | |||
|
T: от -270 до -261 °C от -260 до -251 °C от -250 до -181 °C от -180 до -136 °C от -135 до -400 °C S: от -50 до +50 °C от 50 до 1760 °C R: от -50 до +50 °C от 50 до 1720 °C B: от 100 до 200 °C от 200 до 390 °C от 390 до 840 °C от 840 до 1800 °C N: от -270 до -260 °C от -260 до -250 °C от -250 до -230 °C от -230 до -150 °C от -150 до 1300 °C |
16 бит |
±4,0 °C ±2,0 °C ±1 °C ±0,75 °C ±0,5 °C ±2,0 °C ±1,0 °C ±2,0 °C ±1,0 °C ±8,0 °C ±4,0 °C ±2,0 °C ±1,0 °C ±8,0 °C ±4,0 °C ±2,0 °C ±1,0 °C ±0,5 °C |
±8,0 °C ±4,0 °C ±2,0 °C ±1,5 °C ±1,0 °C ±4,0 °C ±2,0 °C ±4,0 °C ±2,0 °C ±16,0 °C ±8,0 °C ±4,0 °C ±2,0 °C ±10,0 °C ±8,0 °C ±4,0 °C ±2,0 °C ±1,0 °C |
- |
|
от -10 до +10 мВ |
16 бит |
±0,025% |
±0,05% |
- |
|
Сигналы3 от термопреобразователей сопротивления типа Pt100 (a=0,003850), °С от -80 до 850 °С от-200 до -80°С |
16 бит |
±0,5 °С ±2,5 °С |
±1,0 °С ±3,0 °С |
- |
Примечания.
-
1) При индуктивной нагрузке выхода аналогового сигнала напряжения следует учитывать активное сопротивление 5 Ом модуля, подключаемое последовательно к индуктивности.
-
2) Пределы допускаемой абсолютной погрешности по входам сигналов термопар приведены без учета погрешности канала компенсации холодного спая термопар.
-
3) Пределы допускаемой абсолютной погрешности по входам сигналов термопреобразователей сопротивления приведены для 4-проводной схемы подключения.
В контроллерах предусмотрено сохранение данных при нарушениях в процессе пе -редачи данных, при ее возобновлении данные передаются.
Рабочие условия применения
ControlWave ControlWave Ethernet
|
Диапазон температур окружающей среды |
от минус 40 до плюс 70 °C от минус 30 до плюс 70 °C |
|
Вибрация |
В частотном диапазоне 0-150 Гц с ускорением 1,0g, в частотном диапазоне 150-2000 Гц с ускорением 0,5g |
|
Температура транспортирования и хранения |
от минус 40 до плюс 70 °C от минус40 до плюс 85 °C. |
|
Относительная влажность |
от 5 до 95 % без конденсации |
Напряжение питания
12 или 24 В (от 10 до 30 В) постоянного тока
Потребляемая мощность, Вт, не более
-
- модулей из состава контроллера ControlWave 1,8
-
- модулей из состава блока ControlWave Ethernet 1,2
Габаритные размеры контроллера ControlWave, мм, не более
-
- в 2-слотовом исполнении
-
- в 4-слотовом исполнении
-
- в 8-слотовом исполнении
203х177х126;
301х177х126;
482х177х126
-
Габаритные размеры модулей из состава блока
ControlWave Ethernet , мм, не более 121х83х105
Масса контроллеров ControlWave и блоков удаленного ввода/вывода ControlWave Ethernet - в зависимости от комплектации, но не более 2 кг.
