Номер по Госреестру СИ: 40057-14
40057-14 Преобразователи вихретоковые
(PR64xx/…)
Назначение средства измерений:
Преобразователи вихретоковые серии PR64xx/. (далее - преобразователи) предназначены для измерения осевых перемещений валов.
Внешний вид.
Преобразователи вихретоковые
Рисунок № 1
Внешний вид.
Преобразователи вихретоковые
Рисунок № 2
Внешний вид.
Преобразователи вихретоковые
Рисунок № 3
Внешний вид.
Преобразователи вихретоковые
Рисунок № 4
Внешний вид.
Преобразователи вихретоковые
Рисунок № 5
Внешний вид.
Преобразователи вихретоковые
Рисунок № 6
Внешний вид.
Преобразователи вихретоковые
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.06.2019
Номер записи - 127743
ID в реестре СИ - 350143
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии PR64xx/…, нет данных, канал относительного перемещения, PR64xx/…, PR6426-000-101, PR6424, PR6423/…, PR6423/CON041, PR6423/CON011, PR6423/016-041, PR6423/016, PR6423/012-041, PR6423/012, PR6423/ …, PR6423-006-131, PR6423-000-101, PR6423,
Производитель
Изготовитель - Фирма "Epro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 433
Выдано извещений - 3
Кол-во периодических поверок - 181
Кол-во средств измерений - 137
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 718 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Преобразователи вихретоковые (PR64xx/…)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
40057-14 Преобразователи вихретоковые (PR64xx/…) Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
50585-12 Аппаратура (Вибробит 100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
Все средства измерений ООО НПП "Вибробит"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40057-14 04.06.2019 |
Преобразователи вихретоковые, PR64xx/… Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
40192-08 01.01.2014 |
Системы контроля машинного оборудования, MMS 6000 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53820-13 18.06.2018 |
Системы цифровой противоразгонной защиты, CSI 6300 SIS Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58472-14 15.09.2019 |
Датчики маятниковые для вихретоковых датчиков, PR 6470 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58506-14 25.09.2019 |
Датчики перемещения вихретоковые, MMG 1070 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58542-14 25.09.2019 |
Преобразователи линейного перемещения, PR 9350 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58543-14 25.09.2019 |
Преобразователи линейного перемещения с корпусом, K20315 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
74362-19 18.03.2024 |
Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования, 6500 ATG Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
77257-20 30.01.2025 |
Датчики вихретоковые с конверторами сигнала, PR642X (датчики) CON0X1 (конверторы) Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Аппаратура (Вибробит 100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 76 | 2 | 0 | 65 | 0 | 74 | 0 | 63 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 61 | 0 | 61 | 3 | 61 | 0 | 61 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 38 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 48 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 66 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 28 | 4 | 0 | 28 | 0 | 28 | 0 | 28 |
Стоимость поверки Аппаратура (Вибробит 100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
5563 | 5102 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1292 | 5102 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
8450 | 5102 |
Знак утверждения типа
Знак утверждения типа наносится печатным способом в левом верхнем углу титульного листа паспорта и на преобразователь сигналов методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
При использовании преобразователей применяется метод прямых измерений, приведенный в разделе 2.2 паспорта «№PS-PR64xx».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым серии PR64xx/...-
1 ГОСТ ИСО 10817-1-2002 Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации.
-
2 Техническая документация «Epro GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с Методикой поверки МП 01-233-2014 «Преобразователи вихретоковые серии PR64xx/.. Методика поверки», утвержденной ФГУП «ВНИИМС» 08 апреля 2014 года.
Перечень эталонов, применяемых при поверке:
-
- микрометрическая головка с ценой деления 0,01 мм, КТ2 по ГОСТ 6507-78;
-
- генератор сигналов переменного напряжения синусоидальной формы (частота выходного сигнала от 1 Гц до 20 кГц, относительная погрешность установки частоты ±0,0025 %);
-
- вольтметр цифровой постоянного напряжения (диапазон измерения напряжения от 0 до 30 В, относительная погрешность ±0,2 %).
Изготовитель
«Epro GmbH», ГерманияАдрес: Jobkesweg 3 D-48599 Gronau
Тел.: +49 2562 / 709-0, Факс: +49 2562 / 8 10 77 E-mail: info@epro.de
Заявитель
ООО «Эмерсон», г. Москва.Адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2 (5 этаж)
Тел.: (495) 981-98-11, Факс: (495) 984-98-10 E-mail: info@emerson.com
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39 E-mail: uniim@uniim.ru
Преобразователь вихретоковый состоит из вихретокового датчика (сенсора) серии PR64xx и преобразователя вихретокового сигнала серии CONOw. Принцип действия датчика основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля, (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерение как статического зазора, так и его динамического изменения (виброперемещения). Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Датчики вихретоковые PR6422/..., PR6423/..., PR6424/..., PR6425/..., PR6426/... отличаются между собой техническими и метрологическими характеристиками. PR6426/... используется только для статических измерений и имеет расширенную область измерений. PR6425/... являются высокотемпературными датчиками.
В зависимости от комплектации каждая серия преобразователей имеет модификации, обозначаемые дополнительными к указанным сериям цифрами.
Преобразователь вихретокового сигнала CON представляет собой согласующее устройство (драйвер), которое является одновременно блоком питания датчика и блоком обработки сигнала.
На объект измерения устанавливается датчик, который связан с преобразователем сигналов специальным кабелем.
Преобразователи вихретоковых сигналов CON011, CON021, CON031, CON041, различаются массой, материалом корпуса, габаритными размерами, типом монтажа, способом присоединения датчиков, классом защиты и стандартом взрывобезопасности.

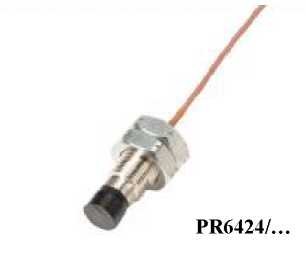

Внешний вид датчиков вихретоковых PR6422/..., PR6423/..., PR6424/..., PR6425/..., PR6426/... и преобразователей вихретоковых сигналов CON011, CON021, CON031, CON041 приведен на рисунке 1.
PR6422/.

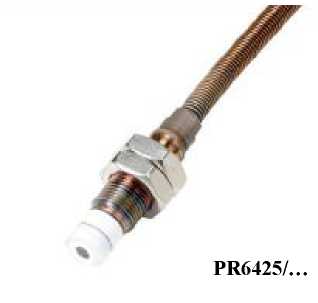

PR6425/...
PR6426/...
а) Вихретоковые датчики PR64xx

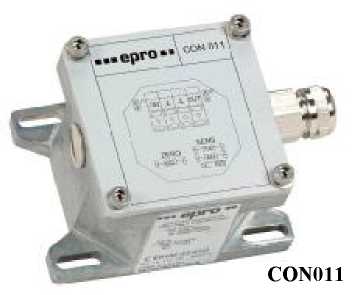

CON011

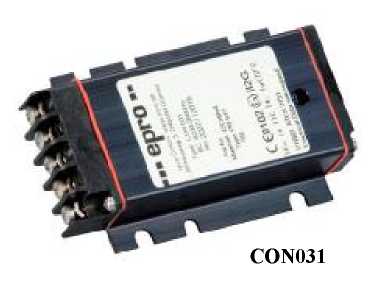

CON031

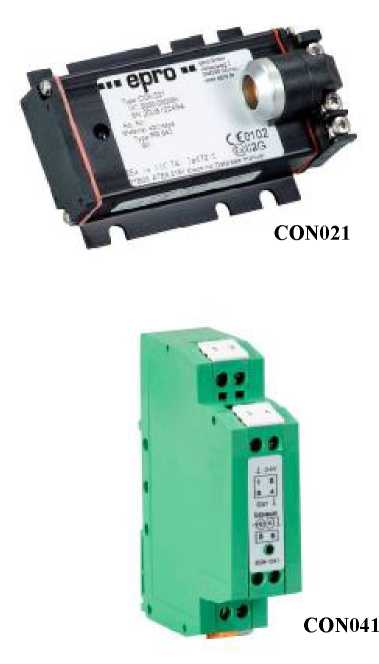

б) Преобразователи вихретокового сигнала CONOxx
Рисунок 1 - Внешний вид преобразователей вихретоковых серии PR64xx/...
|
Наименование |
Обозначение |
Количество |
|
1 Преобразователь вихретоковый, в т.ч.: |
PR64w/... |
1 компл. |
|
- Вихретоковый датчик |
PR64хх |
1 шт. |
|
- Преобразователь вихретокового сигнала |
CONOw |
1 шт. |
|
2 Паспорт |
№PS-PR64xx |
1 экз. |
|
3 Инструкция по эксплуатации преобразователя CON0\\ |
6140-000хх |
1 экз. |
|
4 Методика поверки |
МП 01-233-2014 |
1 экз. |
|
5 Корпус для транспортировки |
по заказу | |
|
6 Дополнительные принадлежности |
по заказу |
|
Наименование технической характеристики |
Модель вихретокового датчика | ||||
|
PR6422/... |
PR6423/. |
PR6424/. |
PR6425/. |
PR6426/. | |
|
Начальный (номинальный) зазор, мм |
0,8 |
1,5 |
3,0 |
3,0 |
5,5 |
|
Диапазон измерений перемещений в статическом режиме, мм |
0,3-1,3 |
0,5-2,5 |
1,0-5,0 |
1,0-5,0 |
1,5-9,5 |
|
Диапазон измерений перемещений в динамическом режиме, мкм |
0-250 |
0-500 |
0-1000 |
0-1000 |
- |
|
Номинальный коэффициент преобразования измерительного канала в составе вихретокового датчика и преобразователя серии CON, В/мм |
16 |
8 |
4 |
4 |
2 |
|
Питание, В |
24 (± 5 %) | ||||
|
Условия эксплуатации: |
от минус |
от минус | |||
|
Диапазон температур, °С |
от минус 35 до 180 |
35 до 380 |
35 до 180 | ||
|
Масса, кг: без металлической защитной трубки |
0,1 |
0,1 |
0,2 |
0,5 |
0,8 |
|
с металлической защитной трубкой |
0,3 |
0,3 |
0,3 |
- |
1,0 |
|
Габаритные размеры, мм, не более: | |||||
|
- длина |
35,3 |
34 |
53 |
51 |
34 |
|
- диаметр |
5,2 |
8 |
16 |
15,8 |
11 |
|
Наименование технической характеристики |
М |
одель преобразователя | ||
|
CON011 |
CON021 |
CON031 |
CON041 | |
|
Диапазон частот, кГц |
от 0 до 20 | |||
|
Отклонение калибровочного коэффициента | ||||
|
преобразования от номинального значения, %, | ||||
|
не более: | ||||
|
с PR6422/. |
±1,5 | |||
|
с PR6423/. |
±1,0 | |||
|
с PR6424/. |
±1,5 | |||
|
с PR6425/. |
-6,0 | |||
|
с PR6426/. |
±1,5 | |||
|
Неравномерность амплитудно-частотной ха- | ||||
|
рактеристики, не менее, дБ |
3 | |||
|
Изменение выходного сигнала, вызванное из- | ||||
|
менением температуры окружающего воздуха, | ||||
|
%/100 °С, не более |
±2 | |||
|
Диапазон выходного напряжения, В |
от минус 4 до минус 22 | |||
|
Базовое значение выходного напряжения для | ||||
|
симметричной области напряжений, В |
минус 12 | |||
|
Условия эксплуатации: | ||||
|
- диапазон температур, °С |
от минус 35 до 70 | |||
|
Масса, кг, не более |
0,6 |
0,12 |
0,12 |
0,06 |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
115 |
41 |
92 |
79,5 |
|
- ширина |
64 |
38,5 |
56 |
75 |
|
- высота |
76 |
86 |
20 |
20 |
