Номер по Госреестру СИ: 40221-08
40221-08 Калибраторы температуры инфракрасные
(Fluke 418 мод. Fluke 4180, Fluke 4181)
Назначение средства измерений:
Калибраторы температуры инфракрасные Fluke 418 модификаций Fluke 4180, Fluke 4181 (далее по тексту - калибраторы или приборы) предназначены для
воспроизведения радиационной температуры, а также для поверки и калибровки средств неконтактной термометрии (пирометров, измерительных тепловизоров) в диапазоне температур от минус 15 до плюс 500 °С в качестве рабочего эталона единицы температуры 2-го разряда по ГОСТ 8.558-2009.

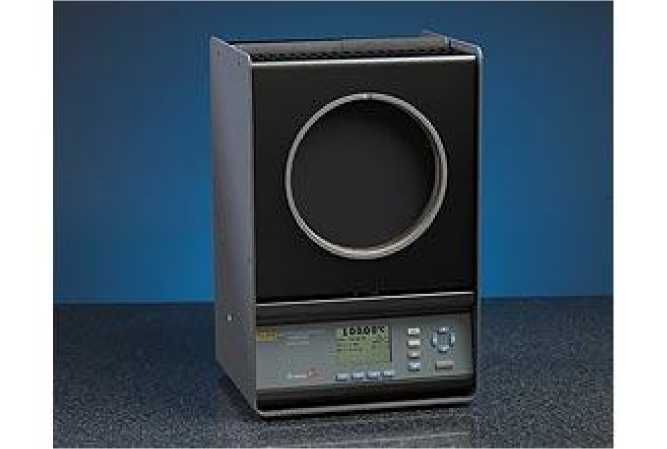

Внешний вид.
Калибраторы температуры инфракрасные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 17.06.2024
Номер записи -
ID в реестре СИ - 350339
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, модификации Fluke 4181, модификации Fluke 4180, мод. Fluke 4181, мод. Fluke 4180, калибратор температуры инфракрасный Fluke 418 модификации Fluke 4181, Калибратор температуры инфракрасный Fluke 418 мод., Калибратор температуры инфракрасный Fluke 418 модификации Fluke 4181, Калибратор температуры инфракрасный, Калибратор температур инфракрасный, АЧТ, Fluke-4180, Fluke 4181, Fluke 4180, Fluke 4181, Fluke 4180, Fluke 418,
Производитель
Изготовитель - Фирма "Fluke Corporation, Hart Scientific Division"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 700
Выдано извещений - 6
Кол-во периодических поверок - 419
Кол-во средств измерений - 147
Кол-во владельцев - 53
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 700 дн.
Приказы РСТ, где упоминается данный тип СИ
№46 от 2018.01.16 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 49781 "Радиометры теплового излучения "ИК-метр"
№1409 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Калибраторы температуры инфракрасные (Fluke 418 мод. Fluke 4180, Fluke 4181)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Fluke Corporation, Hart Scientific Division"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25227-08 24.07.2024 |
Приборы вторичные цифровые, 1500, мод. 1502A, 1503, 1504, 1521, 1522, 1529, 1560 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
37020-08 |
Излучатель, Fluke 9133 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38478-08 01.09.2013 |
Калибраторы температуры инфракрасные, Hart 9132 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40221-08 17.06.2024 |
Калибраторы температуры инфракрасные, Fluke 418 мод. Fluke 4180, Fluke 4181 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40224-08 01.01.2014 |
Приборы прецизионные, 1500 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40225-08 24.07.2024 |
Калибраторы температуры сухоблочные, 9000 мод. 9007, 9009, 9011, 9100S, 9101, 9102S, 9103, 9140, 9141, 9150 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
40226-08 24.07.2024 |
Термостаты жидкостные, 6000 мод. 6020, 6022, 6024, 6050Н, 6054, 6055, 6102, 6330, 6331 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
40413-09 01.05.2014 |
Термометры сопротивления, 5600 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
40414-09 01.05.2014 |
Термостаты, 9112В Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
40415-09 01.05.2014 |
Термостаты жидкостные, 7000 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44371-10 18.03.2025 |
Калибраторы температуры сухоблочные, Fluke 9140 мод. 9142, 9143, 9144 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
44373-10 01.04.2015 |
Термостаты для реперных точек, 9260 Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44375-10 01.04.2015 |
Ампулы для реализации реперной точки олова, 5915А Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
|
44376-10 01.04.2015 |
Ампулы для реализации реперной точки цинка, 5916А Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
5 лет |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Калибраторы температуры инфракрасные (Fluke 418 мод. Fluke 4180, Fluke 4181)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 16 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 137 | 10 | 10 | 104 | 4 | 115 | 9 | 104 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 37 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 85 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 36 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 271 | 8 | 261 | 0 | 149 | 8 | 141 | ||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 58 | 53 | 5 | 0 | 58 | 53 | 5 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 2 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 35 | 14 | 2 | 33 | 0 | 14 | 0 | 14 |
Стоимость поверки Калибраторы температуры инфракрасные (Fluke 418 мод. Fluke 4180, Fluke 4181)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ростовский ЦСМ Ростовская область |
20137 | 15206 |
|
ФБУ Ярославский ЦСМ Ярославская область |
15742 | 15206 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8800 | 15206 |
|
ФБУ НИЦ ПМ-Ростест Москва |
13850 | 15206 |
|
ФБУ НИЦ ПМ-Ростест Москва |
17500 | 15206 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации, а также на шильдик, закрепленный на корпусе прибора, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на калибратор.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам температуры инфракрасным Fluke 418 модификаций Fluke 4180, Fluke 4181
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверка осуществляется по документу МП 2412-0027-2008 «Калибраторы температуры инфракрасные F1uke 418 модификаций F1uke 4180, F1uke 4181. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д. И. Менделеева» 29.09.2008 г.Основные средства поверки:
-
- пирометр рабочий эталон 1-го разряда Raynger МХ4 TD DCI, диапазон измеряемых температур от минус 30 до плюс 900 °С, доверительная погрешность измеряемой температуры при доверительной вероятности 0.95 от 0,5 до 2,75 °С;
-
- пробойная установка УПУ-1М 500 В, 50 Гц, 0,25 кВт;
-
- мегаомметр, предел измерений 20 МОм, класс точности 2,5.
Изготовитель
фирма «Fluke Corporation, Hart Scientific Division», США
Адрес: 799 Е. Utah Va11ey Drive, American Fork, UT 84003-9775, USA
Телефон +18017631600, Факс +18017631010
Заявитель
ООО «НОУБЛ ХАУС БЕТА»
Адрес: 125040, г.Москва, ул. Скаковая, д.36
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, E-mail: info@vniim.ru, http://www.vniim.ru
Действие прибора основано на законах Стефана — Больцмана и Планка, связывающих температуру черного тела и яркость его излучения. Для нагрева излучающей поверхности используется электронагреватель. Для охлаждения — элементы Пельтье (модификация 4180).
Калибраторы представляют собой излучатели моделей черного тела, с излучающей поверхностью в форме круга. Значения температуры излучающей поверхности задаются при помощи регулятора, имеющего индикатор и встроенный контактный датчик температуры. Реализована возможность коррекции на излучательную способность исследуемого пирометра в диапазоне от 0,9 до 1,0 в спектральном интервале от 8 до 14 мкм путем внесения автоматических поправок в параметры регулирования.
Фото общего вида калибраторов приведено на рисунке 1.
Рисунок 1 - Калибратор температуры инфракрасный Fluke 418
Калибратор температуры инфракрасный F1uke 418 - 1 шт.
Сетевой кабель - 1 шт.
Защитная крышка *) - 1 шт.
Кабель для серийного порта RS232 - 1 шт.
Отчет о калибровке - 1 шт.
Руководство по эксплуатации - 1 экз.
Компакт-диск с документацией - 1 шт.
Методика поверки МП 2412-0027-2008 - 1 экз.
лист № 3 всего листов 3 Паспорт - 1 экз.
*) только для модификации F1uke 4180
|
Наименование характеристики |
Значение характеристики (в зависимости от модификации калибратора) | |||
|
Fluke 4180 |
Fluke 4181 | |||
|
Диапазон температур, воспроизводимых |
от минус 15 |
от плюс 35 | ||
|
калибратором, °С |
до плюс 120 |
до плюс 500 | ||
|
Доверительная погрешность воспроизведения | ||||
|
температуры при доверительной вероятности |
±0,8 |
±(0,004^вос+0,5) | ||
|
0,95, не более, °С | ||||
|
Погрешность поддержания температуры на заданном уровне, не более, °С |
±0,1 |
±0,2 | ||
|
Дрейф температуры, не более, °С/15 мин |
±0,1 |
±0,2 | ||
|
Время выхода на стационарный режим - до температуры минус 15 °С, мин |
25 |
- | ||
|
- до температуры 35 °С, мин |
- |
10 | ||
|
- до температуры 120 °С, мин |
30 |
- | ||
|
- до температуры 500 °С, мин |
- |
30 | ||
|
Диаметр выходного отверстия излучателя, мм |
152,4 | |||
|
Излучательная способность, в спектральном интервале 8^14 мкм |
0,95 | |||
|
Цифровой выход |
RS232 | |||
|
Габаритные размеры излучателя, не более, мм - Высота |
356 | |||
|
- Длина |
216 | |||
|
- Ширина |
241 | |||
|
Масса излучателя, не более, кг |
9,1 |
9,5 | ||
|
Напряжение питания, В |
220±22 | |||
|
Потребляемая мощность, кВ •А, не более |
0,63 |
1,0 | ||
|
Условия эксплуатации: | ||||
|
- диапазон окружающих температур, °С |
5 ... 35 | |||
|
- диапазон влажности окружающего воздуха, % |
15 ... 80 | |||
|
Условия транспортирования и хранения: | ||||
|
- диапазон окружающих температур, °С |
0 . 35 | |||
|
- диапазон влажности окружающего воздуха, % |
15 . 80 | |||
|
Средний срок службы, лет |
5 | |||
